MX10003 インターフェイス モジュール

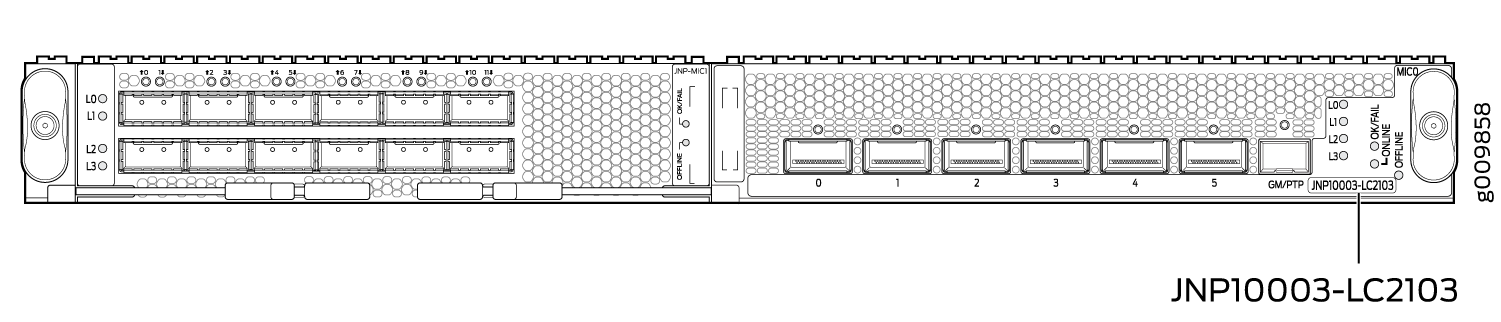

MX10003 MPC(マルチレート)

ソフトウェア リリース

  • Junos OS リリース 17.3R1以降

説明

  • 重量:13.61 kg(30 ポンド)(ブランク パネルなし、スロット 1 に MIC なし)

  • モデル番号:MX10003-LC2103

  • 電力要件:

    55°C で 715 W

    25°C で 660 W

  • 以下の CLI章の名前: LC2103

ハードウェア機能

  • MPC MX10003は1.2テラビット対応のMPCで、3つのパケット転送エンジン複雑性(EA ASICs)。EA ASICは400Gモードで動作します。

  • Trio パケット転送エンジンは Trio chpiset アーキテクチャの第 3 世代、--- Eagle(Eagle)ASIC をベースにしています。このパケット転送エンジン 400 Gbps の WAN とファブリック帯域幅を提供します。

  • MX10003 MPC には、QSFP+ 光ポートを 6 個、MIC スロットを 1 個内蔵しています。

  • マルチレート イーサネット モジュラー インターフェイス カード(MIC)(モデル番号:JNP-MIC1 および JNP-MIC1-MACSEC)と固定ポート PIC(QSFPP x 6)をサポートします。この MPC でサポートされている MIC の詳細については、「 MIC/MPC互換性 」を参照してください。

  • トランジット トラフィックでは 256 バイトから 16,000 バイトの最大伝送ユニット(MTUs)、ホスト バウンド パケットの場合は 256 バイトから 9,500 バイトまでをサポートします。

ソフトウェア機能

MX10003 MPC でサポートされる機能の詳細については、「 MX10003 MPC(マルチレート)でサポートされるプロトコルとアプリケーション 」をMX10003ください。

ケーブルとコネクター

ヒント:

ハードウェア互換性ツールを 使用して 、デバイスのサポートされているプラグ着脱可能なトランシーバに関する情報ジュニパーネットワークスできます。

デバイスにサポートされているトランシーバのMX シリーズはhttps://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series、

電力要件

(MICS なし)

  • 温度の違い:

    55°C:715 W

    25°C:660 W

Led

OK/FAIL LED、2 色

  • 緑が安定している:MPC は正常に機能し、リンクはアップしています。

  • オフ:MPC は接続されているが、電源が入ってない。

  • 赤 — MPC に障害が発生しました。

車線 LED(Lo、L1、L2、L3)の詳細については、「 MPC および MIC レーン LED スキームの概要 」を参照してください

表 1 は、 すべての MPC のポートMX10003要約しています。

表 1:MX10003 MPC(マルチレート)ポート速度

マイク

ポート番号

サポートされるポート速度

PIC 0

0-5

40 ギガビット イーサネット

10 ギガビット イーサネット x 4

PIC 1

0-11

100 ギガビット イーサネット

40 ギガビット イーサネット

10 ギガビット イーサネット x 4

MX10003 MPC(マルチレート)

ソフトウェア リリース

  • Junos OS 21.3R1 以降

説明

  • 重量:13.61 kg(30 ポンド)(ブランク パネルなし、スロット 1 に MIC なし)

  • モデル番号:MX10003-LC2103-V2

  • 電力要件:

    55°C で 725 W

    25°C で 665 W

  • 以下の名称でのCLI: LC2103

ハードウェア機能

  • MPC MX10003は1.2テラビット対応のMPCで、3つのパケット転送エンジンを持つ(EAモデル3つASICs)。EA ASICは400Gモードで動作します。

  • Trio パケット転送エンジンは Trio chpiset アーキテクチャの第 3 世代、--- Eagle(Eagle)ASIC をベースにしています。このパケット転送エンジン 400 Gbps の WAN とファブリック帯域幅を提供します。

  • MX10003 MPC には、QSFP+ 光ポートを 6 個、MIC スロットを 1 個内蔵しています。

  • マルチレート イーサネット モジュラー インターフェイス カード(MIC)(モデル番号:JNP-MIC1 および JNP-MIC1-MACSEC)と固定ポート PIC(QSFPP x 6)をサポートします。この MPC でサポートされている MIC の詳細については、「 MIC/MPC互換性 」を参照してください。

  • トランジット トラフィックでは 256 バイトから 16,000 バイトの最大伝送ユニット(MTUs)、ホスト バウンド パケットの場合は 256 バイトから 9,500 バイトまでをサポートします。

ソフトウェア機能

MX10003 MPC でサポートされる機能の詳細については、「 MX10003 MPC(マルチレート)でサポートされるプロトコルとアプリケーション 」をMX10003ください。

ケーブルとコネクター

ヒント:

ハードウェア互換性ツールを 使用して 、デバイスのサポートされているプラグ着脱可能なトランシーバに関する情報ジュニパーネットワークスできます。

デバイスにサポートされているトランシーバのMX シリーズはhttps://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series、

電力要件

(MICS なし)

  • 温度の違い:

    55°C:725 W

    25°C:665 W

Led

OK/FAIL LED、2 色

  • 緑が安定している:MPC は正常に機能し、リンクはアップしています。

  • オフ:MPC は接続されているが、電源が入ってない。

  • 赤 — MPC に障害が発生しました。

車線 LED(Lo、L1、L2、L3)の詳細については、「 MPC および MIC レーン LED スキームの概要 」を参照してください

#id-mx10003-mpc-multirate__mpc ポート速度は、MPC のポート速度機能を要約MX10003します。

表 2:MX10003 MPC(マルチレート)ポート速度

マイク

ポート番号

サポートされるポート速度

PIC 0

0-5

40 ギガビット イーサネット

10 ギガビット イーサネット x 4

PIC 1

0-11

100 ギガビット イーサネット

40 ギガビット イーサネット

10 ギガビット イーサネット x 4

MX10003 ポートおよびインターフェイスの番号設定

インターフェイス名の物理部では、ハイフン( )でメディア タイプと - MPC 番号(CLIで表される)を分離し、スラッシュ( )で論理PICとポート番号を FPC / 分離しています。

type-fpc/pic/port

  • type—ネットワーク デバイスを識別するメディア タイプ。例えば:

    • xe—10ギガビット イーサネット インターフェイス

    • et—100ギガビット イーサネット インターフェイス(40および100ギガビット イーサネット インターフェイス)

    メディア タイプの完全なリストについては、「 5Gインターフェイス モジュール リファレンス ガイド 」MX シリーズ インターフェイスユニバーサル ルーティング プラットフォーム概要 を参照してください。

  • fpc—MPC が設置され、デバイス内にまたは として表CLI FPC 0 FPC 1 スロット。

  • pic—MIC の 論理 PIC。論理ICの数は、MICのタイプにより異なります。

  • port—ポート番号。

MX10003 MPC(マルチレート)LED

マルチMX10003 PC(マルチレート)の LED はフロント パネルに用意されています。

表 3 は 、リンク LED の詳細を示しています。

表 3:MX10003 MPC(マルチレート)LED

LED の状態

状態

説明

OK/FAIL

を着実にオン

MPC は正常に機能し、リンクはアップしています。

オフ

MPC は接続されているが、電源が入ってない。

-

MPCに障害が発生しました。

オンライン

-

MPC はオンラインです。

車線 LED(Lo、L1、L2、L3)の詳細については、「 MPC および MIC レーン LED スキームの概要 」を参照してください

マルチレート イーサネット MIC LED

MX シリーズ ルーターでサポートされるマルチレート MIC については、「 マルチレート イーサネット MIC 」 を参照してください

マルチレート イーサネット モジュラー インターフェイス カード(MIC)には、フロント パネルにリンク LED があります。

表 4 は 、リンク LED の詳細を示しています。

表 4:マルチレート イーサネット MIC LED

状態

説明

を着実にオン

リンクが上がり

オフ

リンクなし。

ポート ステータス LED と同様に、各車線 LED は 4 つの状態(OFF、オレンジ、緑、赤)をサポートします。詳細 については、「 MPC および MIC Lane LED スキームの概要 」 を参照してください。
