MX10K-LC480

MX10K-LC480(モデル番号:JNP10K-LC480)は、48個のSFP/SFP+ポートを備えた固定構成ラインカードです。各ポートは 10 Gbps または 1 Gbps の速度をサポートし、ライン カードの最大帯域幅は 480 Gbps です。MX10K-LC480には2つのパケット転送エンジンがあり、それぞれが最大240 Gbpsの帯域幅を提供します。ラインカードは、シャーシ前面で、MX10004、MX10008、およびMX10016ルーターに水平に差し込みます。

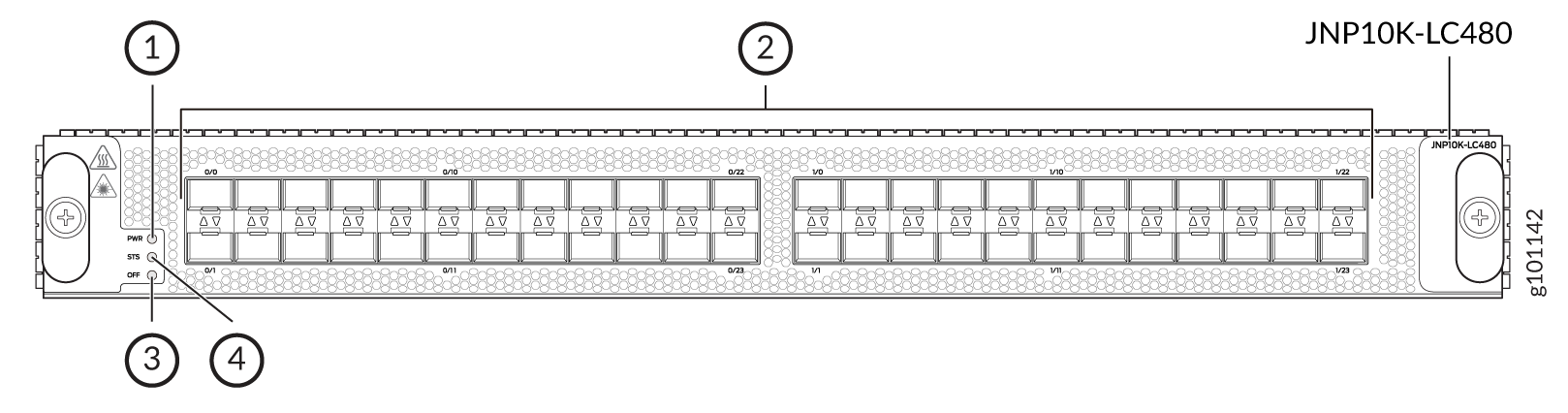

1
—

電源(PWR)LED。
3
—

オフライン/オンライン(オフ)ボタン。
2
—

ポート LED
4回
—

ステータス(STS)LED。

ソフトウェアリリース

  • Junos OS リリース 21.2R1 以降(MX10008 および MX10016 にインストールした場合)。

  • Junos OS リリース 22.3R1 以降(MX10004 にインストールした場合)。

形容

  • モデル番号:JNP10K-LC480

  • CLIでの名前: JNP10K-LC480

  • 重量:9.8 kg(21.6 ポンド)

  • 寸法: 高さ = 1.89 インチ(48.01 mm)、幅 = 17.2 インチ (436.88 mm)、奥行き = 19.05 インチ。(484ミリメートル)(FRUイジェクタを除く)

ハードウェアの特長
  • 10 Gbpsおよび1 Gbpsのポート速度を備えた固定構成ラインカード

  • 最大480Gbpsのラインレートスループット

  • それぞれが最大帯域幅240 Gbpsを提供する2つのパケット転送エンジン

  • 帯域幅、加入者、およびサービスの拡張性を向上させるEAチップセット

  • スイッチファブリックボードJNP10004-SF2、JNP10008-SF、JNP10008-SF2、JNP10016-SFをサポート

  • JNP10K-LC2101およびJNP10K-LC9600ラインカードと相互運用

  • 次のルーティングおよびコントロールボードで動作します:JNP10K-RE1、JNP10K-RE1-128、およびJNP10K-RE1-LT

  • 以下の電源とファン トレイで動作します。

    • JNK10K-PWR-ACまたはJNK10K-PWR-DCとJNP10004-FAN2、JNP10008-FAN、またはJNP10016-FANの組み合わせ

    • JNP10K-PWR-AC3またはJNP10K-PWR-DC3またはJNP10K-PWR-AC3HとJNP10004-FAN3、

    上記の両方の構成で、MX10K-LC480ラインカードは完全なNEBS準拠(NEBS GR63-CORE、GR1089-CORE、SR3580準拠)に準拠しています。

  • MX10004、MX10008、MX10016 ルーターの NEBS 要件をすべて満たしています

  • トランジットトラフィックとホストバウンドパケットで、256バイトから16,000バイトの範囲の最大送信単位(MTU)をサポートします

ソフトウェア機能

  • 10ギガビットイーサネット(GbE)のデフォルトポート構成

  • 光インターフェイス診断および関連アラームをサポート

電力要件

  • すべてのポートが 10Gbps 速度に設定されている場合の異なる温度での消費電力:

    25°C:420 W(MACsecなし)、430 W(MACsecあり)

    40°C:430 W(MACsecなし)、450 W(MACsecあり)

    55°C:450 W(MACsecなし)、480 W(MACsecあり)

  • すべてのポートが 1 Gbps 速度に設定されている場合の異なる温度での消費電力:

    25°C:360 W(MACsecなし)、370 W(MACsecあり)

    40°C:370 W(MACsecなし)、390 W(MACsecあり)

    55°C:390 W(MACsecなし)、420 W(MACsecあり)

LED

PWRの LED製品

  • 緑色に点灯:ラインカードの電源は問題ありません。

  • 赤く点灯:ラインカードの電源投入に失敗しました。

  • 消灯:ラインカードに電力が供給されていません。

STSの LED製品

  • 緑色に点灯(ビーコンまたはポートの場所がオンの場合は緑色に点滅):ラインカードはオンラインです。

  • 緑色に点滅:ラインカードが起動中です。

  • 赤く点灯(ビーコンまたはポートの場所がオンの場合は赤く点滅):ラインカードに障害があるか、アラームが発生しています。

  • 消灯:ラインカードは無効またはオフラインです。

ポートLED

  • 消灯:ポートにトランシーバ モジュールがありません。

  • 緑色に点灯(ビーコンまたはポートの場所がオンの場合は緑色に点滅):ポートリンクは稼働しており、アラームや障害はありません。

  • オレンジの点灯(ビーコンまたはポートの場所がオンの場合はオレンジの点滅):ポートが CLI で無効になっているか、ポートで信号損失、ローカル障害、リモート障害などのエラーが発生したため、ポート リンクがダウンしています。

ケーブルとコネクタ
先端：

ハードウェア互換性ツールを使用して、ジュニパーネットワークスのデバイスがサポートするプラガブルトランシーバに関する情報を検索できます。

MXシリーズでサポートされているトランシーバーの一覧については、「 MXシリーズでサポートされているトランシーバー」を参照してください。

MX10K-LC480は、すべてのポートで1Gbps銅線SFPモジュールをサポートしています。シールド付き RJ45 ケーブルと 1 Gbps 銅線 SFP モジュールを使用する必要があります。

MX10K-LC480ラインカードは、EMIクラスA放射基準を満たすために、フィルター付きフロントパネルと一緒にMX10008およびMX10016ルーターに取り付ける必要があります。

以下は、フロントパネルとともに取り付けられたルーター(MX10008またはMX10016)に適用されます。

  • 銅線 SFP モジュールでは、MIC0 の最後の 8 ポート(0/16 〜 0/23)と MIC1 の最初の 8 ポート(1/0 〜 1/7)の 16 ポートのみを使用することを推奨します。

  • MX10008 ルーターは、容量 1 Gbps の銅線 SFP モジュールを最大 128 個サポートします。

  • MX10016 ルーターは、容量 1 Gbps の銅線 SFP モジュールを最大 192 個サポートします。

手記：

MX10K-LC480ラインカード上の1Gbps銅線SFPモジュールは、PTP(Precision Time Protocol)または同期イーサネット機能をサポートしていません。
