ME-X6 シャーシ |ジュニパーネットワークス

ME-X6 フロントパネル

フロントベゼルがME-X6のフロントパネルを覆っています。前面ベゼルを取り外して、前面パネルにアクセスします。両方のバリエーションのフロントパネルは同じです。

図1:ME-X6フロントパネル(バリアント1) Front view diagram of a rack-mounted server with labeled components: status LEDs, 10TB SATA drive bays, power button, USB port, network activity LED, and identification button/LED.

Front view diagram of a rack-mounted server with labeled components: status LEDs, 10TB SATA drive bays, power button, USB port, network activity LED, and identification button/LED.

表1:ME-X6フロントパネルのコンポーネント(バリアント1)
吹き出し	コンポーネント	説明
1	ステータスLEDコントロールパネル	デバイスとそのコンポーネントのステータスを示します
2	ストレージドライブ	データストレージに使用
3	電源ボタン	デバイスの電源を手動でオンまたはオフにするために使用します
4	USB 2.0 ポート	USBデバイスの接続に使用
5	iDRACダイレクトポート	iDRACにアクセスするためのMicro-ABタイプUSBポートポートの横のLEDは、デバイスの接続ステータスを示します。緑に点灯—デバイスが接続されています。緑色の点滅—デバイスが認識されています。オフ—デバイスが接続されていません。
6	情報タブ	シリアル番号、ジュニパー Mist クレームコード、iDRAC パスワードが含まれます

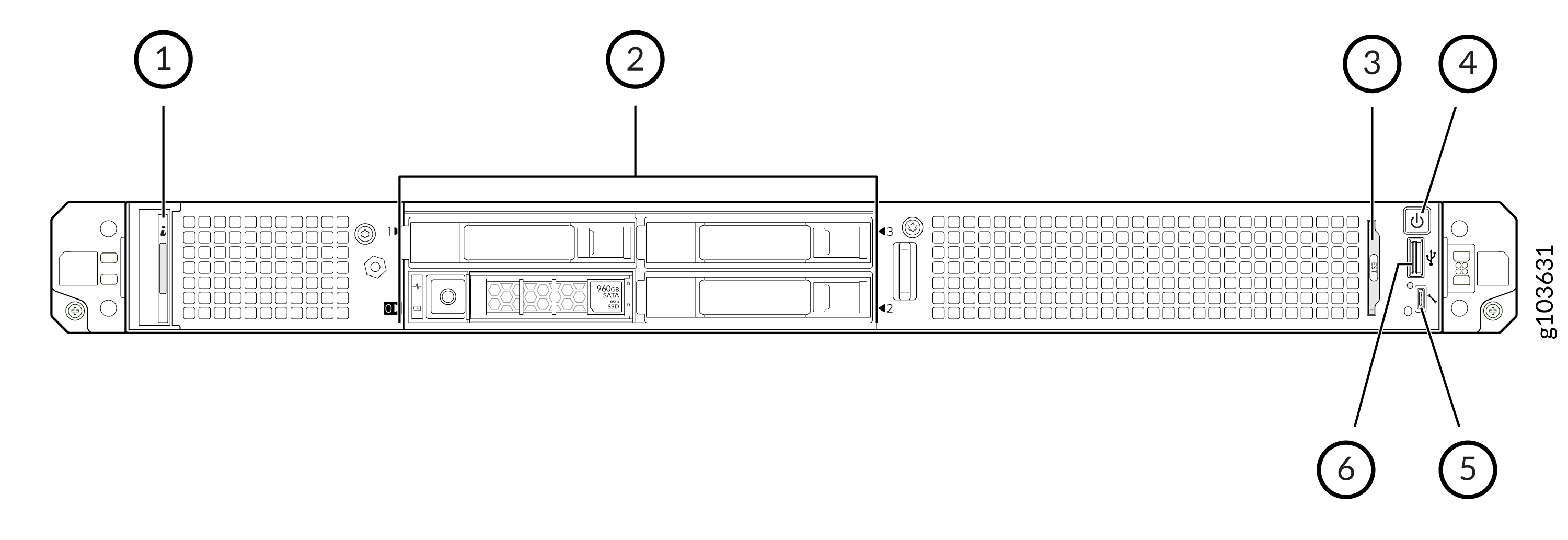

図2:ME-X6フロントパネル(バリアント2) ME-X6 Front Panel (Variant 2)

表2:ME-X6フロントパネルのコンポーネント(バリアント2)
吹き出し	コンポーネント	説明
1	ステータスLEDコントロールパネル	デバイスとそのコンポーネントのステータスを示します
2	ストレージドライブ	データストレージに使用
3	情報タブ	シリアル番号、ジュニパー Mist クレームコード、iDRAC パスワードが含まれます
4	電源ボタン	デバイスの電源を手動でオンまたはオフにするために使用します
5	iDRACダイレクトポート	iDRACにアクセスするためのMicro-ABタイプUSBポートポートの横のLEDは、デバイスの接続ステータスを示します。緑に点灯—デバイスが接続されています。緑色の点滅—デバイスが認識されています。オフ—デバイスが接続されていません。
6	USB 2.0 ポート	USBデバイスの接続に使用

ME-X6のステータスLED

ステータスLEDコントロールパネルは、デバイスの前面にあります。フロントベゼルを取り外さなくてもステータスLEDを確認できます。両方のバリアントのステータスパネルは同じです。

図3:ME-X6ステータスLEDコントロールパネル Diagram with labeled components: Cylinder for reservoir, Thermometer for temperature control, Lightning Bolt for power, Stacked Sheets for data, Plug for connectivity, and Vertical Bar for display.

Diagram with labeled components: Cylinder for reservoir, Thermometer for temperature control, Lightning Bolt for power, Stacked Sheets for data, Plug for connectivity, and Vertical Bar for display.

表3:ME-X6ステータスLEDコントロールパネルのコンポーネント
吹き出し	コンポーネント	カラー	説明
1	ドライブインジケーター	オレンジ色に点灯	システムがドライブエラーを検出しました。このエラーに対処するには: システムイベントログを確認します。適切なオンライン診断テストを実行します。デバイスを再起動し、組み込みの診断を実行します。デバイスを再始動し、ホスト・アダプター構成ユーティリティー・プログラムに入ります。
2	温度インジケーター	オレンジ色に点灯	システムは、次のいずれかの問題に起因する熱エラーを検出しました。冷却ファンが取り外されているか、故障しています。デバイスカバー、エアシュラウド、または背面フィラーブラケットが取り外されています。周囲温度が高すぎます。外部の気流が妨げられている。
3	電気インジケーター	オレンジ色に点灯	システムが電気的エラーを検出しました。このエラーに対処するには: システムイベントログを確認します。 PSUのLEDインジケーターを確認します。場合によっては、PSUを抜き差しする必要があります。
4	メモリインジケーター	オレンジ色に点灯	システムがメモリエラーを検出しました。このエラーに対処するには: システムイベントログで、故障したメモリモジュールの場所を確認します。メモリモジュールを抜き差しします。
5	PCI Expressインジケーター	オレンジ色に点灯	システムはPCI Expressカードにエラーを検出しました。デバイスを再起動します。PCI Expressカードに必要なドライバーを更新します。カードを再取り付けします。
6	システム健全性とシステムIDインジケーター	青色に点灯	デバイスは電源が入っており、正常ですが、システムIDモードはアクティブではありません。
		青色の点滅	システムIDモードはアクティブです。注: システム正常性とシステムIDのボタンを押して、システムIDモードとシステム正常性モードを切り替えます。
		オレンジ色に点灯	デバイスはフェイルセーフモードです。
		オレンジ色の点滅	デバイスに障害が発生しています。詳細については、デバイスイベントログを確認してください。

ストレージドライブLED

表4:ストレージドライブLED
吹き出し	LED	カラー	説明
1	リンクLED	緑色に点灯	ドライブはオンラインです。
		緑色の点滅	ドライブが識別中であるか、削除の準備をしています。
		緑色にゆっくりと点滅	ドライブは再構築中です。
		緑、オレンジの点滅、その後消灯	予期しないドライブ障害が発生しました。
		緑色が3秒間点滅し、オレンジが3秒間点滅し、その後消灯します	ドライブの再構築が停止しました。
		オレンジ色の点滅	ドライブに障害が発生しました。
		オフ	ドライブを取り外す準備ができました。
2	アクティビティLED	緑色の点滅	ドライブにアクセスしています。
2	アクティビティLED	オフ	ドライブアクティビティはありません。

ME-X6 リアパネル

図4:ME-X6のリアパネル(バリアント1) Diagram of server rear view with labeled ports and components including PCIe slots, iDRAC port, USB ports, redundant power supplies, network ports, serial ports, VGA port, management port, MIST label, and indicator lights.

Diagram of server rear view with labeled ports and components including PCIe slots, iDRAC port, USB ports, redundant power supplies, network ports, serial ports, VGA port, management port, MIST label, and indicator lights.

表5:ME-X6のリアパネルのコンポーネント(バリアント1)
吹き出し	コンポーネント	説明
1	シリアルポート	シリアルデバイスの接続に使用
2	iDRAC 専用ポート	iDRACにリモートでアクセスするために使用します
3および5	データポート	4つの25-GbE SFP28ポート APからのトンネルのエンドポイントとして機能します。
4	PSU	2つの800W AC PSU
6	USB 2.0 ポート	USBデバイスの接続に使用
7	USB 3.0 ポート	USBデバイスの接続に使用
8	VGAポート	ディスプレイデバイスの接続に使用します
9	管理ポート	4 つの 25-GbE SFP28 管理ポート最初の MIST というラベルの付いたものは、OOBM(アウトオブバンド管理)に使用されます。
10	システム識別ボタン	ラック内の特定のシステムを見つけるために使用しますシステムIDのオン/オフに使用します

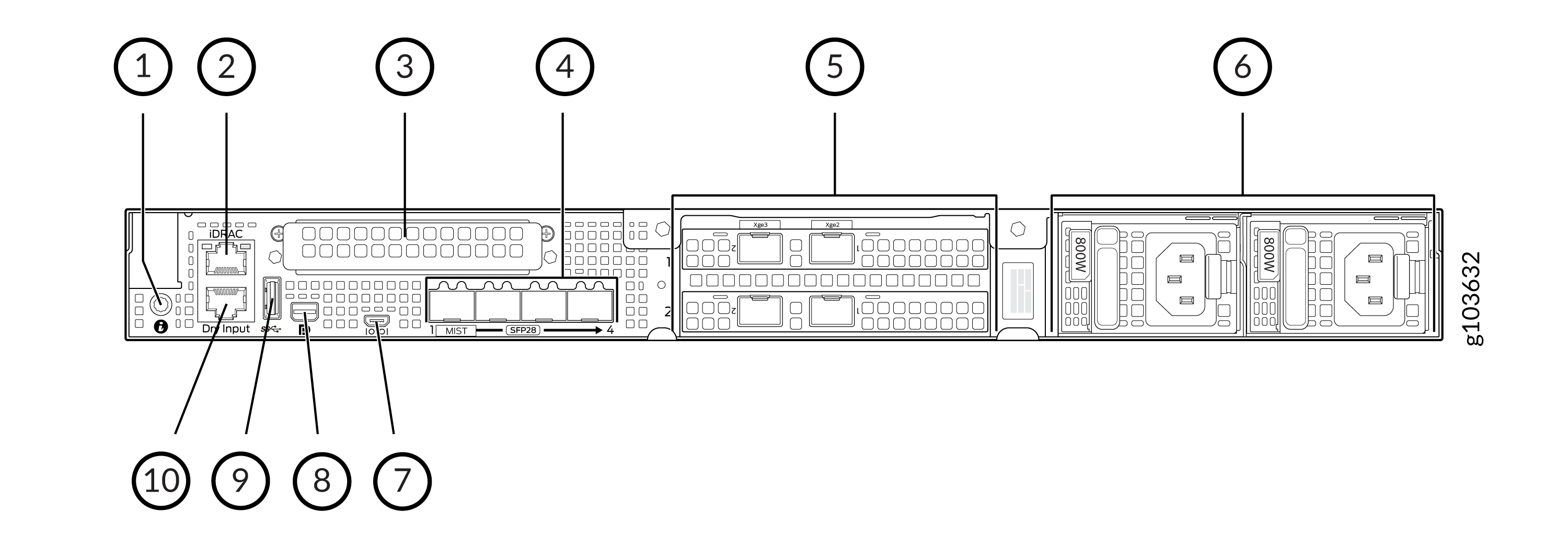

図5:ME-X6のリアパネル(バリアント2) ME-X6 Rear Panel (Variant 2)

表6:ME-X6のリアパネル(バリアント2)のコンポーネント
吹き出し	コンポーネント	説明
1	システム識別ボタン	ラック内の特定のシステムを見つけるために使用しますシステムIDのオン/オフに使用します
2	iDRAC 専用ポート	iDRACにリモートでアクセスするために使用します
3	ブランクパネル	使用されていません
4	管理ポート	4 つの 25-GbE SFP28 管理ポート最初の MIST というラベルの付いたものは、OOBM(アウトオブバンド管理)に使用されます。
5	データポート	4つの25-GbE SFP28ポート APからのトンネルのエンドポイントとして機能します。
6	PSU	2つの800W AC PSU
7	シリアルポート	シリアルデバイスの接続に使用
8	ミニディスプレイポート	ディスプレイデバイスの接続に使用します
9	USB 3.0 ポート	USBデバイスの接続に使用
10	ドライポート	iDRACに割り込み可能な入力を提供するために使用されるRJ-45ポート。

データポートLED

表7:データポートLED
リンクLEDインジケーター	アクティビティLEDインジケーター	説明
オフ	オフ	ポートがネットワークに接続されていません。
緑色に点灯	緑色の点滅	ポートは最大ポート速度でネットワークに接続されており、リンクアクティビティがあります。
緑色に点灯	オフ	ポートは最大ポート速度でネットワークに接続されており、リンクアクティビティはありません。
オレンジ色に点灯	緑色の点滅	ポートは最大ポート速度よりも低い速度でネットワークに接続されており、リンクアクティビティがあります。
オレンジ色に点灯	オフ	ポートは最大ポート速度よりも低い速度でネットワークに接続されており、リンクアクティビティはありません。
緑色の点滅	オフ	ポートIDは、NIC設定ユーティリティを介して有効にします。

管理ポートLED

表8:管理ポートLED
リンクLEDインジケーター	アクティビティLEDインジケーター	説明
オフ	オフ	ポートがネットワークに接続されていません。
緑色に点灯	緑色の点滅	ポートは最大ポート速度でネットワークに接続されており、リンクアクティビティがあります。
緑色に点灯	オフ	ポートは最大ポート速度でネットワークに接続されており、リンクアクティビティはありません。
オレンジ色に点灯	緑色の点滅	ポートは最大ポート速度よりも低い速度でネットワークに接続されており、リンクアクティビティがあります。
オレンジ色に点灯	オフ	ポートは最大ポート速度よりも低い速度でネットワークに接続されており、リンクアクティビティはありません。
緑色の点滅	オフ	ポートIDは、NIC設定ユーティリティを介して有効にします。

電源LED

PSUには、インジケーターとして機能する照明付きの半透明ハンドルがあります。

表9:PSU LED
LEDカラー	説明
緑色に点灯	PSUは動作しています。
緑色の点滅	pPSUファームウェアが更新されています。
緑色に点滅してから消灯	デバイスの実行中にPSUが取り付けられている。これは、効率、機能セット、ヘルスステータス、またはサポートされている電圧によるPSUの不一致を示します。
オレンジ色の点滅	デバイスはPSUに問題に直面しています。
オフ	PSUが電源に接続されていません。

ME-X6の内部ビュー

カバーパネルを取り外して、ME-X6の内部にアクセスできます。メンテナンス目的でない限り、デバイスを開くことはお勧めしません。

両方のバリエーションの内部コンポーネントは同じです。

図6:ME-X6

Labeled diagram of server components: top-down view showing CPU, memory slots, storage bays, drive bays, chassis, expansion slots, cooling system, power connectors, motherboard, front panel connectors, PSU, I/O ports, system board connectors, and peripheral connectors.

の内部図

表10:ME-X6の内部コンポーネント
コールアウト	コンポーネント
1	電源ユニット
2	ライザー2および3
3	ライザー1
4	システムボード
5	BOSS-S1カード
6	プロセッサーとヒートシンク
7	メモリーモジュールスロット
8	プロセッサーエアシュラウド
9	冷却ファン
10	情報タグ
11	ドライブケージ
12	バックプレーン
13	PCIエアシュラウド
14	パワーインターポーザボード
