JRR200 の電源への接続

接地ケーブルの接続

次のパーツとツールが用意されていることを確認します。

  • ESD(静電放電)手首接地ストラップ

  • プラス(+)ねじ回し、第 2 位

  • 16 AWG シングルストランド ワイヤー 接地ケーブル(緑色および黄色の線)

  • 接地ラグ(リングタイプ、ビニル絶縁 TV14-6R ラグ、または同等)

  • 1メートルM5 x 10 mm接地ねじ

安全性と EMI(電磁妨害)の要件を満たし、適切な動作を保証するために、JRR200 ルート リフレクタは、電源を接続する前に十分な接地をしておく必要があります。ルート リフレクタをアースに接続するには、接地ラグを用意する必要があります。

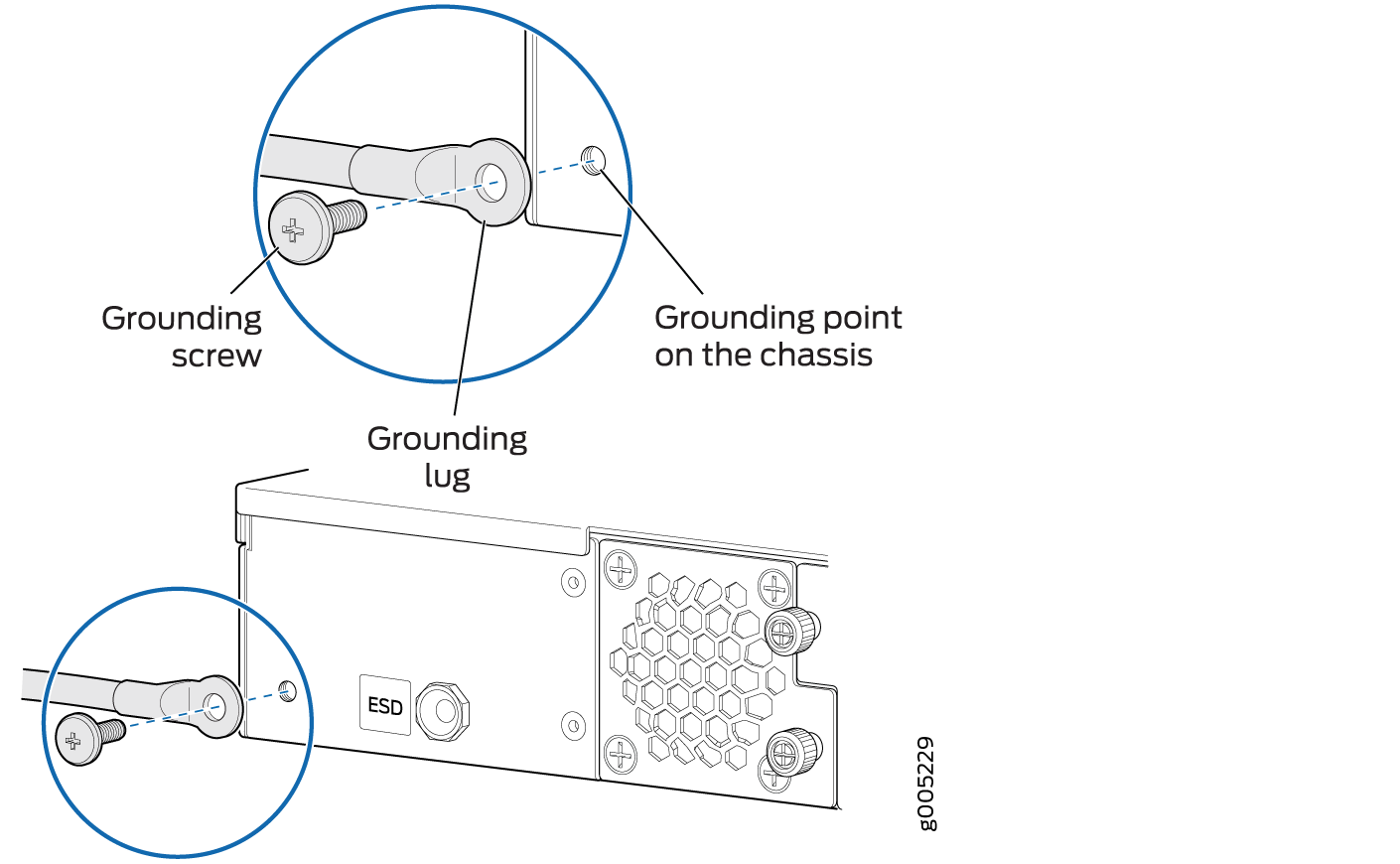

接地ケーブルをアースに接続し、M5 x 10 mm 接地ねじを使用してデバイスの背面パネルにあるシャーシ接地ポイントに取り付けることで、ルート リフレクタを接地します。

注意：

電力をルート リフレクタに接続する前に、資格を持つ電気技師がケーブル ラグを供給する接地ケーブルに接続する必要があります。ケーブルとラグが正しく接続されていないと、ルート リフレクタが損傷する可能性があります(短路など)。

ルートリフレクタをアースに接続するには:

  1. ESD(静電放電)接地ストラップを手首に固定し、承認されたサイトESD接地ポイントにストラップを接続します。サイトの手順を参照してください。
  2. 接地ケーブルの一端を、JRR200 ルート リフレクタが取り付けられているラックなど、適切なアースに接続します。
  3. 接地ケーブル ラグをシャーシ背面の接地ポイントの上に置きます。
    メモ：

    JRR200 ルート リフレクタは、通常の運用時にグランドに永続的に接続する必要があります。資格を持つ電気技師は、ケーブル ラグを接地ケーブルに接続する必要があります。ケーブルとラグが正しく接続されていないと、JRR200 ルート リフレクタが損傷する可能性があります。
  4. 接地ケーブル ラグをねじで接地ポイントに固定します。
  5. 接地ケーブルを装い、他のデバイス コンポーネントに触れたり、アクセスを妨げず、人がつまずきそうな場所に配置していないことを確認します。
メモ：

シャーシを取り外す際、電源を切り、接地ケーブルを取り外します。

AC 電源を使用した JRR200 ルート リフレクタへの電力の接続

AC 電源を JRR200 ルート リフレクタに接続するために使用できる、地域に適した電源コードがあることを確認します。AC 電源の接続を開始する前に、次の手順に示します。

  • ESD(静電放電)による損傷の防止に必要な対策を講じてことを確認します。

  • デバイスのシャーシをアースに接続していることを確認します。

    注意：

    JRR200 ルート リフレクタに電力を接続する前に、資格を持つ電気技師がケーブル ラグを供給する接地ケーブルに接続する必要があります。ケーブルとラグが正しく接続されていないと、デバイスが損傷するおそれがあります(短路など)。

    安全性と EMI(電磁妨害)の要件を満たし、適切な動作を保証するには、電源を接続する前に JRR200 ルート リフレクタ シャーシを適切に接地する必要があります。

  • 電源装置がシャーシに完全に挿入されていることを確認します。

AC 電源を接続するには::

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ背面の ESD ポイントと接続します。
  2. JRR200 ルート リフレクタに同梱されている電源コードを探します。地域に適したプラグが付いています。
  3. JRR200 ルート リフレクタの電源スイッチをオフ(O)位置に設定します。

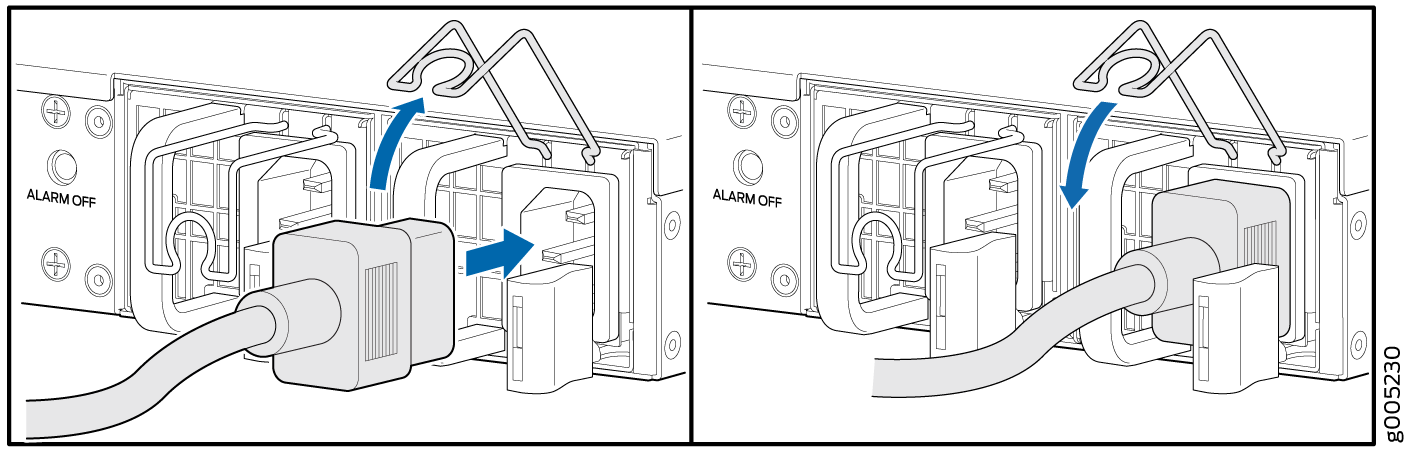

  4. 電源コードのカプラー先端を AC 電源フェースプレートの AC 電源コード インレットに挿入します。電源コード リテーナを電源コードに押し付けます。
    メモ：

    AC 電源を使用するデバイスは、電源コードを使用してデバイスの電源装置を接地済み AC 電源コンセントに接続すると、接地が強化されます。
  5. 電源コードのプラグを AC 電源コンセントに挿入します。
  6. 2 台目の AC 電源について、ステップ 4 と 5 を繰り返します。
  7. 電源コードを適切に装います。電源コードが排気を妨がらず、JRR200 ルート リフレクタ コンポーネントにアクセスしたり、人がつまずきそうな場所に配置したりしないことを確認します。

    • AC 電源コンセントに電源スイッチがある場合は、スイッチをオン(|)の位置に設定します。JRR200 ルート リフレクタの電源スイッチをオン(|)の位置に設定すると、電源がオンになります。

    • AC 電源コンセントに電源スイッチがない場合、JRR200 ルート リフレクタの電源スイッチをオン(|)の位置に設定すると、電源がオンになります。

  9. 各電源の AC LED と DC LED が緑色に点灯していることを確認します。

DC 電源を使用した JRR200 ルート リフレクタへの電力の接続

DC 電源を JRR200 ルート リフレクタに接続する前に、以下を行います。

  • ESD(静電放電)による損傷の防止に必要な対策を講じてことを確認します。

  • シャーシをアースに接続していることを確認します。

    注意：

    JRR200 ルート リフレクタに電力を接続する前に、資格を持つ電気技師がケーブル ラグを供給する接地ケーブルに接続する必要があります。ケーブルとラグが正しく接続されていないと、デバイスが損傷するおそれがあります(短路など)。

    安全性と EMI(電磁妨害)の要件を満たし、適切な動作を保証するには、電源を接続する前に JRR200 ルート リフレクタ シャーシを適切に接地する必要があります。

  • 電源装置がシャーシに完全に挿入されていることを確認します。

次のパーツとツールが用意されていることを確認します。

  • DC 電源ケーブル(14~16 AWG)、リング ラグ付き

  • プラス(+)ねじ回し、第 2 位

  • マルチメータ

DC 電源を接続するには::

警告：

以下の手順を実行する前に、DC回路に電力がないことを確認します。すべての電力を確実に切り落とすために、DC 回路用のパネル ボードでサーキット ブレーカーを探し、サーキット ブレーカーのスイッチをオフ(0)の位置にし、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。
  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ背面の ESD ポイントと接続します。
  2. DC 電源ケーブルのリード線間の電圧が 0 V であることを確認し、DC 電源の接続中にケーブルリードがアクティブにならないことを確認します。
  3. 電源装置に接続する前に、DC 電源ケーブルのラベルが正しく表示されていることを確認します。リターンがバッテリプラントのシャーシ接地に接続されている典型的な電力分散スキームでは、マルチメーターを使用して、-48VおよびRTN DCケーブルのシャーシ接地への抵抗を検証できます。

    • シャーシの接地に対する非常に高い抵抗(開回路を示す)のケーブルは負(–)であり、 V( 入力)DC 電源入力端子に取り付けられています。

    • シャーシ接地に対する非常に低い抵抗(閉回路を示す)のケーブルは正(+)で、 V+ (リターン)DC 電源入力端子に取り付けられています。

    注意：

    電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルの極性を示すために 、(+) と (–) とラベルが付けられる場合があります。DC 電源ケーブルに標準の色分けはありません。取り付け場所の外部 DC 電源で使用される色分けによって、各電源の端子スタッドに接続する電源ケーブルのリードの色分けが決まります。
  4. フェースプレートの端子スタッドから保護カバーを取り外します。このカバーを将来の使用のために保管してください。
  5. 番号 2 プラス(+)ねじ回しを使用して、端子のねじを取り外します。

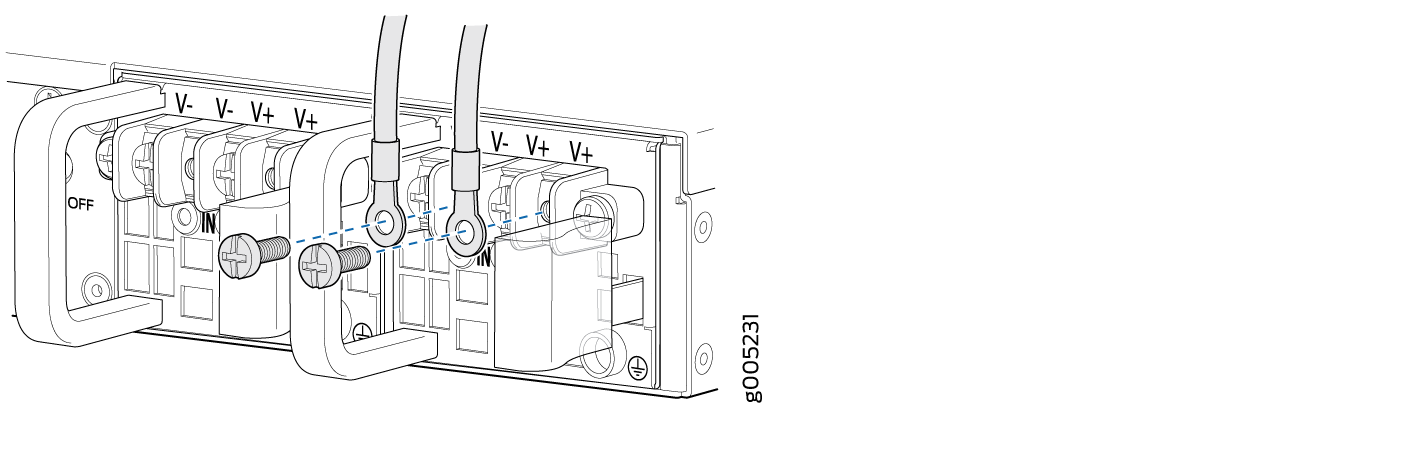

  6. 各正(+)DC 電源ケーブル ラグを RTN(リターン)端子に固定します。各マイナス(–)DC 電源ケーブル ラグを-48 V(入力)端子に固定します。
  7. ねじ回しを使用し、電源装置の端子のねじを締めます。過度に締め付けないでください。
  8. 保護カバーをフェースプレートの端子スタッドの上に置き換えます。
  9. サーキットブレーカーをON(|)の位置に切り替えます。
  10. 電源装置の IN LED と OUT LED が緑色に点灯し、点灯していることを確認します。
