JRR200 ルート リフレクタをラックに取り付ける

デバイスに同梱されているラックマウント キットを使用して、19 インチ ラックまたはキャビネットの 4 ポストにルート リフレクタを取り付けることができます。(このトピックの残りの部分では、ラックを使用してラックまたはキャビネットを意味します。

JRR200 ルート リフレクタをラック内の 4 ポストに取り付ける前に、次の手順に沿います。

1. サイトが、JRR200 ルート リフレクタのサイト準備チェックリストに記載されている要件を満たしていることを確認します。

2. ラックまたはキャビネットを恒久的な場所に配置し、気流や保守に十分なすきまを確保し、建造物に固定します。

3. ラックまたはキャビネットが JRR200 ラックおよびキャビネットの要件に記載されている特定の要件を満たしていることを確認します。

4. JRR200 ルート リフレクタを輸送用ダンボール箱から取り外します( JRR200 の開梱を参照)。

次のパーツとツールが用意されていることを確認します。

• ESD(静電放電)接地ストラップ

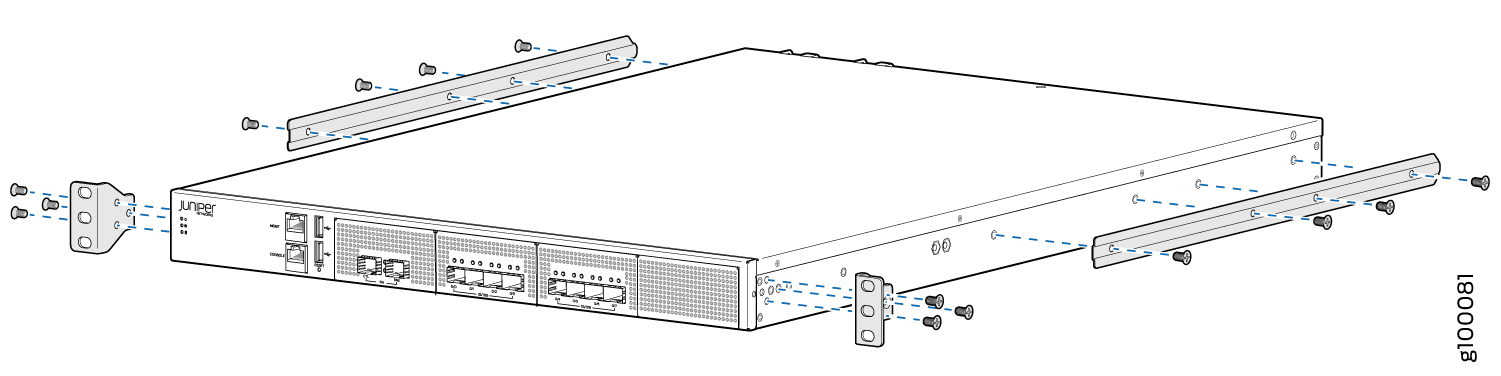

• 取り付けブラケットをシャーシに固定するためのねじ

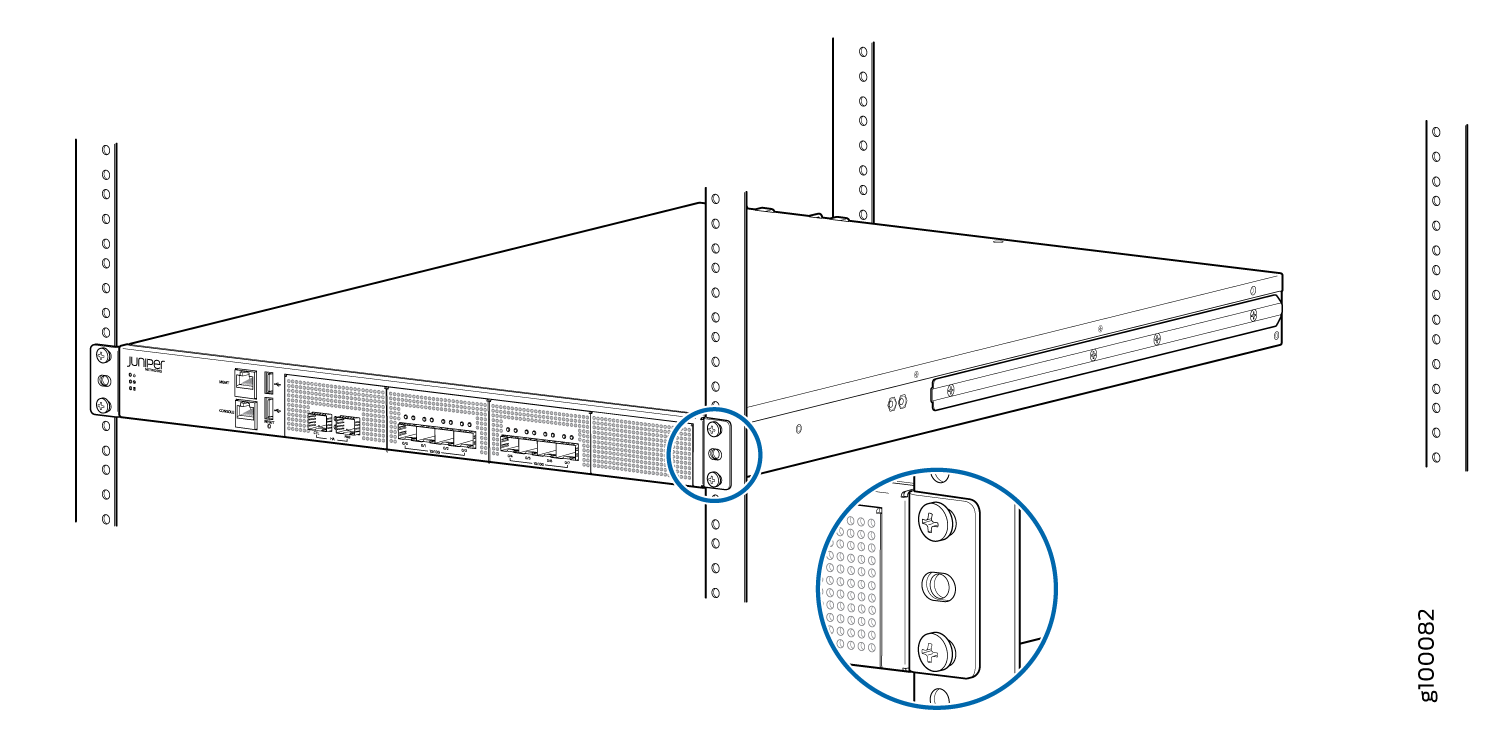

• シャーシを 4 つのラック ポストに固定するためのラック取り付けねじ(同梱されていません)

• プラス(+)ねじ回し、番号 2

• JRR200ルートリフレクタの取り付けには、2名が必要です。

メモ：

• ラックが恒久的な場所に配置されていることを確認し、気流と保守に十分なすきまを確保し、建造物に固定します。

• ラックに複数のユニットを取り付ける場合は、最も重いユニットを最下部に取り付け、その他のユニットを下から上に取り付けて重量を減らします。

注意：

ESD 接地ストラップの片方の端を手首に巻き付け、もう片方の端をサイト ESD ポイントに接続します。

メモ：

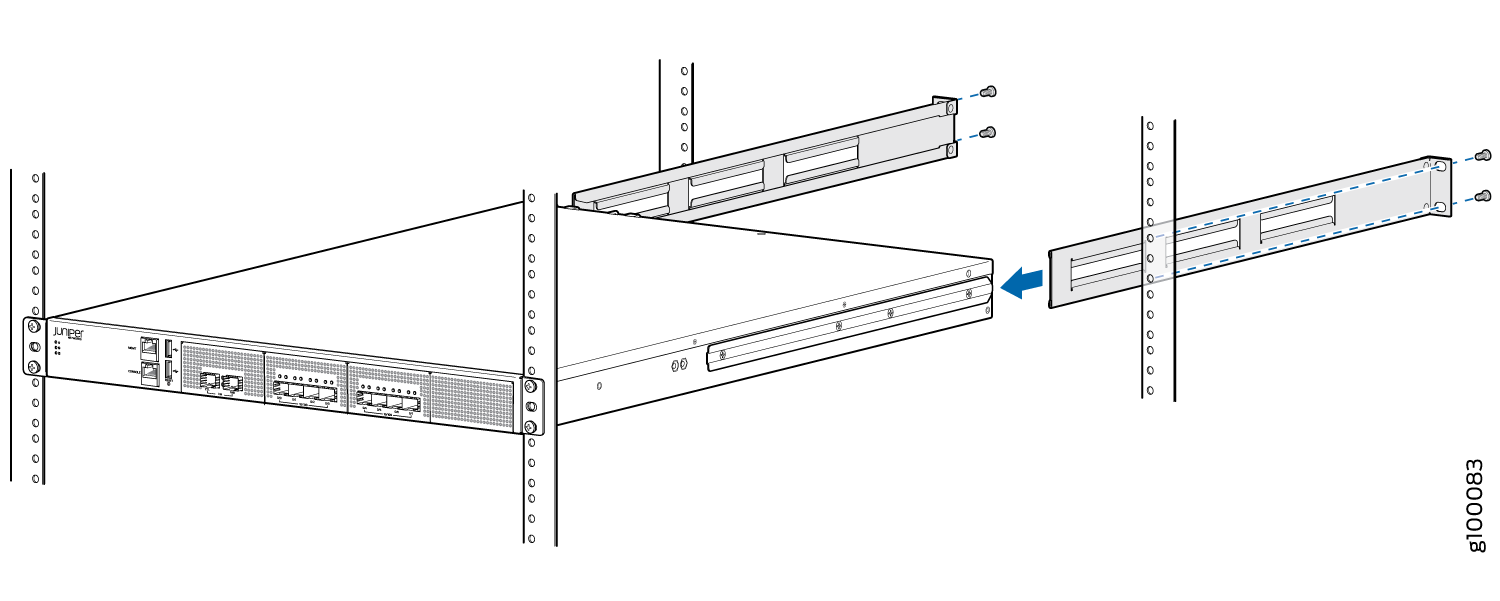

JRR200 ルート リフレクタの背面が、ルート リフレクタをラックに取り付けるプロセス全体でサポートされていることを確認します。
