ラックに埋め込まれたJA2500 Junos Space Applianceの前面と背面への取り付け

この取り付けオプションは、装置ラックに追加の前面スペースを提供します。これは、ラックマウントシステムに取り付けるときに追加のサポートが必要な大型シャーシに使用されます。

JA2500アプライアンスの前面と背面をラックに凹型で取り付けるには、次の手順を実行します。

アプライアンスの前面レールの両側にある背面ネジと、シャーシの前面にある2本の小さなネジを外します。
シャーシのサイドレールのネジを緩め、システムの前面レールが動くまで後方にスライドさせます。
サイドレールのネジを締めます。
フロントレールのくぼんだ穴に2本の小さなネジを挿入して締めます。
背面マウントレールブラケットをシャーシの両側にある前面レールの背面にスライドさせ、背面の装置ラック支柱に合わせます。図1に示すように、背面マウントレールブラケットをそれぞれ2本のラックマウントネジで装置ラックに固定します。

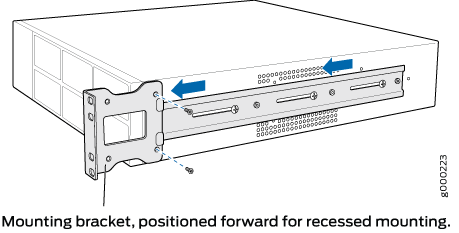

図1:ラックに埋め込まれた前面と背面の取り付け
背面マウントブラケットの側面に固定ネジを挿入して、前面と背面のマウントブラケットを所定の位置に固定します。
ラックの片側の取り付けネジが反対側の取り付けネジと位置合わせされていること、およびアプライアンスが水平であることを確認します。

凹んだ位置では、ネットワークケーブルとコンソールケーブルを装置ラックの側面と、ユニットの両側にある凹んだ前面レールの穴に通すことができます。これにより、限られたケーブル管理でラック上でのケーブル配線が容易になります。
