Junos Space アプライアンスの DC 電源モジュールの交換

アプライアンスのシャーシから電源モジュールを交換するために、次の部品とツールが利用可能であることを確認します。

  • (オプション)ESD接地ストラップ

  • プラス (+) ドライバー、No. 2

  • 帯電防止袋または帯電防止マット

メモ：

アプライアンスに電源モジュールが 1 つしか取り付けられていない場合は、電源モジュールを交換する前にアプライアンスの電源を切る必要があります。

このトピックは、次のセクションで構成されています。

DC 電源モジュールの取り外し

Junos Space アプライアンスから DC 電源モジュールを取り外すには、次の手順を実行します。

  1. 取り外す電源モジュールの専用の施設サーキットブレーカーをオフにします。
  2. (オプション)手首に静電放電(ESD)接地ストラップを取り付け、ストラップを外部のESDポイントに接続します。
  3. DC電源ケーブルリード両端の電圧が0 Vであること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認してください。
  4. 前面プレートの端子スタッドを保護している透明なプラスチックカバーを取り外します。
  5. プラスドライバー(No.2)を使用してネジを緩め、端子からネジを外します。ネジを保管します。
  6. ケーブルラグを端子から取り外します。
  7. ドライバーを使用して、アース端子のネジを外します。ネジを保存します。
  8. アース端子からアース ラグを取り外します。
  9. 電源ケーブルを慎重に動かして、邪魔にならないようにします。
  10. 図 1 に示すように、イジェクト レバーを右にスライドさせて、最も遠い位置にします。

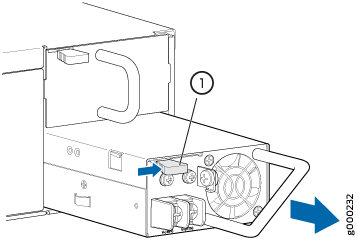

    図1:DC電源モジュールの Removing a DC Power Supply Module取り外し
      1
    —

    電源装置イジェクトレバー


  11. 電源モジュールのハンドルをつかみ、しっかりと引いて電源モジュールをシャーシから半分まで引き出します。
  12. 電源モジュールの下に片手を添えて支え、アプライアンスから完全に引き出します。電源コンポーネント、ピン、リード、またははんだ接続に触れないように注意してください。
  13. 電源モジュールを帯電防止袋に入れるか、平らで安定した面に置いた静電気防止マットの上に置きます。

DC 電源モジュールの取り付け

DC 電源モジュールを取り付けるには、次の手順を実行します。

  1. (オプション)手首に静電放電(ESD)接地ストラップを取り付け、ストラップを外部のESDポイントに接続します。
  2. 電源のピン、リード線、またははんだ接続に触れないように注意しながら、交換用の電源モジュールをバッグから取り出します。
  3. 図 2 に示すように、交換用電源モジュールを両手でシャーシにまっすぐ差し込み、電源装置がシャーシ スロットに完全に装着され、イジェクト レバーがロックされるまでスライドさせます。

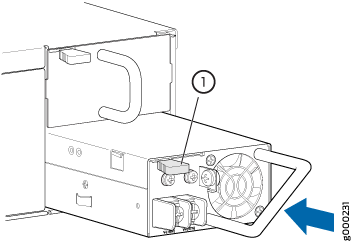

    図2:DC電源モジュールの Installing a DC Power Supply Module取り付け
      1
    —

    電源装置イジェクトレバー


  4. DC 電源をアプライアンスに接続します。詳細については、「 Junos Space アプライアンスへの DC 電源の接続 」トピックを参照してください。
