EX4400電源システム

EX4400スイッチのAC電源

EX4400スイッチは、スイッチの背面パネルに1台の電源が事前に取り付けられた状態で出荷されます。スイッチには最大 2 つの電源装置を取り付けることができます。2台目の電源と電源コードは別途注文する必要があります。電源スロットには 0 と 1 の番号が付けられており、各スロットの横には電源アイコンがあります。電源装置は、フロントツーバックまたはバックツーフロントのエアーフロー方向をサポートします。2台目の電源装置を取り付けて稼働している場合、電源装置は完全冗長化、負荷分散、ホットリムーブおよびホットインサート可能なFRU(現場交換可能ユニット)になります。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、いずれかの電源装置を取り外して交換できます。

混ぜないでください:

  • 同じシャーシ内のACおよびDC電源。

  • 同じシャーシ内のエアーフロー方向が異なる電源。

  • 同じシャーシ内のエアーフロー方向が異なるファン モジュール。

  • 同じシャーシ内のエアーフロー方向が異なる電源とファン モジュール。

このトピックでは、EX4400スイッチがサポートするAC電源について説明します。

AC電源の特性

EX4400スイッチのAC電源には、550 W、1050 W、1600 W、2000 Wのモデルがあります。EX4400-24T、EX4400-24X、EX4400-48T、EX4400-48Fスイッチは、550WのAC電源をサポートしています( 図1を参照)。EX4400-24PおよびEX4400-24MPスイッチは、1050Wおよび1600WのAC電源をサポートしています。これらのモデルは、Junos OS リリース 22.3R1 以降がインストールされている場合、1600 W の AC 電源をサポートします。モデルは、1050 W 電源を 1 つ搭載して出荷されます。1600 W 電源モジュールは別途注文できます。EX4400-48PおよびEX4400-48MPスイッチは、1600WのAC電源をサポートしています。EX4400-48XPおよびEX4400-48MXPは、2000WのAC電源をサポートしています。同じシャーシに異なるモデルの電源モジュールを取り付けないでください。AC 電源は、EX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48XP、EX4400-48MXP、EX4400-48MP モデルで IEEE 802.3bt PoE-bt(パワーオーバーイーサネット)をサポートしています。

図 1:EX4400-24T、EX4400-24X、EX4400-48T、EX4400-48F スイッチの 550-W AC 電源 Technical drawing of a modular power supply unit with labeled fan, handle, and connector for server equipment.
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット


図 2:1050 W AC 電源Technical drawing of a power supply unit with labeled fan, handle, and power connector.
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット


図 3:1600 W AC 電源Line drawing of a power supply unit for servers showing a handle, release latch, and LED status indicator.
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット


図 4:2000 W AC 電源Line drawing of a power supply unit for servers showing a handle, release latch, and LED status indicator.
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット



表 1 は、EX4400 スイッチで使用される 550-W、1050-W、1600-W、2000-W の AC 電源の詳細を示しています。

表 1:EX4400 スイッチの AC 電源の詳細

細部

550 W AC 電源

1050 W AC 電源

1600 W AC 電源

2000-W AC 電源

モデル番号

  • JPSU-550-C-AC-AFO

  • JPSU-550-C-AC-AFI

JPSU-1050-C-AC-AFO

JPSU-1600-C-AC-AFO

JPSU-2000-C-AC-AFO

シャーシに最低限搭載

1

1

1

1

シャーシ内の最大搭載数

2

2

2

2

ACアプライアンスインレット

手記：

各 AC アプライアンス インレットには、専用の AC 電源フィードが必要です。

数

1

1

1

1

種類

IEC-320-C13準拠

IEC-320-C15

IEC-320-C15

IEC-320-C15

電源装置の状態 LED

アウト。わかりました

アウト。わかりました

アウト。わかりました

アウト。わかりました

AC 電源の取り付けまたは取り外し時に電気傷害を防ぐため、「 EX4400 スイッチに電源を取り付け る」および「 EX4400 スイッチから電源を取り外す」の指示に注意深く従ってください。

EX4400スイッチで使用されるAC電源の仕様

  • 表 2 に、550 W AC 電源の電源仕様を示します。

  • 表 3 に、1050 W AC 電源の電源仕様を示します。

  • 表 4 に、1600 W AC 電源の電源仕様を示します。

  • 表 5 に、2000 W AC 電源の電源仕様を示します。

表2:EX4400スイッチで使用される550W AC電源の仕様

アイテム

仕様

AC入力電圧

  • 低電圧ライン:100〜127 VAC

  • 高電圧ライン:200〜240 VAC

AC入力ライン周波数

47〜63 Hz

AC 入力定格電流

  • 低電圧ライン:7.1A

  • 高電圧ライン:3.4A

出力電力

550W

効率

80以上のプラチナ効率認定
表3:EX4400スイッチで使用される1050W AC電源の仕様

アイテム

仕様

AC入力電圧

  • 低電圧ライン:100〜120 VAC

  • 高電圧ライン:200〜240 VAC

AC入力ライン周波数

50–60 Hz

AC 入力定格電流

  • 低電圧ライン:12A

  • 高電圧ライン:6.05A

出力電力

1050W

効率

80以上のプラチナ効率認定
表4:EX4400スイッチで使用される1600W AC電源の仕様

アイテム

仕様

AC入力電圧

  • 低電圧ライン:100〜120 VAC

  • 高電圧ライン:200〜240 VAC

AC入力ライン周波数

50–60 Hz

AC 入力定格電流

  • 低電圧ライン:12A

  • 高電圧ライン:9A

出力電力

1600W

効率

80以上のプラチナ効率認定
表 5:EX4400 スイッチで使用される 2000-W AC 電源の仕様

アイテム

仕様

AC入力電圧

  • 低電圧ライン:100〜120 VAC

  • 高電圧ライン:200〜240 VAC

AC入力ライン周波数

50–60 Hz

AC 入力定格電流

  • 低電圧ライン:12A

  • 高電圧ライン:9A

出力電力

2000W

効率

80以上のプラチナ効率認定

AC 電源エアフロー

各電源に独自のファンがあり、独自の内部冷却システムによって冷却されます。EX4400 スイッチは、次の気流方向の電源をサポートします。

  • フロントツーバック(冷気はスイッチのフロント パネルの通気口から入り、熱気はリア パネルの通気口から排出されます)。 AIR OUT ラベルとオレンジ色のハンドルで示されます。

  • バックツーフロント(冷気はスイッチの背面パネルの通気口から入り、熱気はフロントパネルの通気口から排出されます)。 AIR IN ラベルとJuniper Azure Blueハンドルで示されます。

表 6 に、AC 電源のモデルとそのエアーフローの方向を示します。

表 6:EX4400 スイッチの AC 電源モデルの気流方向

モデル

気流の方向

  • JPSU-550-C-AC-AFO

  • JPSU-1050-C-AC-AFO

  • JPSU-1600-C-AC-AFO

  • JPSU-2000-C-AC-AFO

フロントツーバック:冷気はシャーシのフロントパネルにある通気口からシャーシに入り、熱気はシャーシの背面パネルにある通気口から排出されます( AIR OUT ラベルとオレンジ色のハンドルで示されます)。

JPSU-550-C-AC-AFI

バックツーフロント:冷気はシャーシの背面パネルにある通気口からシャーシに入り、熱気はシャーシのフロントパネルにある通気口から排出されます( AIR IN ラベルとジュニパーのアズールブルーのハンドルで示されます)。

EX4400スイッチのAC電源用電源コードの仕様

各 AC 電源には、専用の AC 電源フィードを必要とする 1 つの AC アプライアンス インレットがあります。取り外し可能な AC 電源コードは、各 AC 電源に付属しています。国際電気標準会議(IEC)規格 60320 で規定されているように、C13 カプラー タイプの AC 電源コード付きの 550 W AC 電源と AC 電源、および C15 カプラー タイプの 1050 W、1600 W AC、および 2000 W AC 電源を出荷しています。電源コードのプラグ端は、地理的な場所の標準である電源コンセントに適合します。

手記：

北米では、National Electrical Code(NEC)Section 400-8(NFPA 75、5-2.2)およびCanadian Electrical Code(CEC)Section 4-010(3)に準拠するため、AC 電源コードの長さは 4.5 m(14.75 フィート)を超えてはなりません。

表 7 に、国または地域ごとに提供される 550 W 電源の AC 電源コードの仕様を示します。

表 7:EX4400-24T、EX4400-24X、EX4400-48T、EX4400-48F スイッチ用 550-W AC 電源の仕様

国/地域

電気的仕様

プラグ規格

ジュニパーモデル番号

グラフィック

アルゼンチン

AC250V、10A、50Hz

IRAM 2073 タイプ RA/3

CBL - EX - PWR - C13 - AR

画像はありません

オーストラリア

AC250V、10A、50Hz

AS / NZS3112タイプSAA / 3

CBL - EX - PWR - C13 - AU

ブラジル

AC250V、10A、50Hz

NBR14136タイプBR / 3

CBL - EX - PWR - C13 - BRの

画像はありません

中国

AC250V、10A、50Hz

GB 1002-1996タイプPRC / 3

CBL - EX - PWR - C13 - CH

ヨーロッパ(イタリア、スイス、英国を除く)

AC250V、10A、50Hz

CEE(7)VIIタイプVIIG

CBL - EX - PWR - C13 - EUの

インド

AC250V、10A、50Hz

IS 1293 タイプ IND/3

CBL-EX-PWR-C13-インチ

画像はありません

イスラエル

AC250V、10A、50Hz

SI 32/1971タイプIL / 3G

CBL - EX - PWR - C13 - IL

イタリア

AC250V、10A、50Hz

CEI 23-16タイプI / 3G

CBL - EX - PWR - C13 - IT

日本

AC125V、12A、50Hzまたは60Hz

JIS 8303

CBL-EX-PWR-C13-JP

韓国

250 VAC、10 A、50 Hzまたは60 Hz

CEE(7)VIIタイプVIIGK

CBL-EX-PWR-C13-KR

北アメリカ

AC125V、13A、60Hz

NEMA5-15タイプN5-15

CBL-EX-PWR-C13-US

南アフリカ

AC250V、10A、50Hz

SABS 164/1:1992タイプZA / 3

CBL - EX - PWR - C13 - SA

スイス

AC250V、10A、50Hz

SEV6534-2タイプ12G

CBL-EX-PWR-C13-SZ

画像はありません

台湾

AC125V、10A、50Hz

NEMA5-15PタイプN5-15P

CBL - EX - PWR - C13 - TWの

英国

AC250V、10A、50Hz

BS 1363 / AタイプBS89 / 13

CBL - EX - PWR - C13 -英国

表 8 は、EX4400 スイッチを C13 電源タップに接続するために使用される電源コードの仕様を示しています。

表8:EX4400-24T、EX4400-24X、EX4400-48T、EX4400-48FスイッチをC13電源タップに接続するために使用される電源コードの仕様

国/地域

電気的仕様

ジュニパーモデル番号

米国、中国、日本、ヨーロッパ、韓国、オーストラリア

AC250V、10A、50Hz

CBL - EX - PWR - C13 - C14
表 9 は、国または地域ごとに 1050-W、1600-W、および 2000-W 電源装置に提供されている AC 電源コードの仕様を示しています。
表 9:EX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48XP、EX4400-48MXP、EX4400-48MP スイッチの 1050-W、1600-W、2000-W 電源の AC 電源コードの仕様

国/地域

電気的仕様

プラグ規格

ジュニパーモデル番号

アルゼンチン

AC250V、10A、50Hz

IRAM 2073 タイプ RA/3

CBL-PWR-C15M-HITEMP-AR

オーストラリア

AC250V、10A、50Hz

AS / NZZS3112-2000タイプSAA / 3

CBL-PWR-C15M-HITEMP-AU

ブラジル

AC250V、10A、50Hz

NBR14136タイプBR / 3

CBL-PWR-C15M-HITEMP-BR

中国

AC250V、10A、50Hz

GB2099、GB1002タイプPRC / 3

CBL-PWR-C15M-HITEMP-CH

ヨーロッパ(イタリア、スイス、英国を除く)

AC250V、10A、50Hz

CEE(7)VIIタイプVIIG

CBL - PWR - C15M - HITEMP - EUの

イスラエル

AC250V、10A、50Hz

SI32タイプIL / 3G

CBL-PWR-C15M-HITEMP-IL

インド

AC250V、10A、50Hz

SABS 164/1:1992タイプZA / 3

CBL-PWR-C15M-HITEMP-IN

イタリア

AC250V、10A、50Hz

CEI 23-16タイプI / 3G

CBL-PWR-C15M-HITEMP-IT

日本

125 VAC、15 A、50 Hzまたは60 Hz

JIS 8303 498GJ種

CBL-PWR-C15M-HITEMP-JP

韓国

AC250V、10A、50Hz

CEE(7)VIIタイプVIIG

CBL-PWR-C15M-HITEMP-KR

南アフリカ

AC250V、10A、50Hz

SABS 164/1:1992タイプZA / 3

CBL-PWR-C15M-HITEMP-SA

北アメリカ

AC125V、15A、60Hz

NEMA5-15タイプN5 / 15

CBL - PWR - C15M - HITEMP - 米国

スイス

AC250V、10A、50Hz

SEV 1011 / 6534-2タイプ12G

CBL - PWR - C15M - HITEMP - SZ

英国

AC250V、10A、50Hz

BS 1363 / AタイプBS89 / 13

CBL - PWR - C15M - HITEMP - 英国

表 10 は、EX4400 スイッチを C13 電源タップに接続するために使用される電源コードの仕様を示しています。

表10:EX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48MPスイッチの1050Wおよび1600W電源をC13電源タップに接続するために使用される電源コードの仕様

国/地域

電気的仕様

ジュニパーモデル番号

ヨーロッパ

AC250V、10A、50Hz

CBL-PWR-C15-C14-EU
北アメリカ AC125V、15A、60Hz CBL-PWR-C15-C14-US
注意：

EX4400スイッチのAC電源コードは、このスイッチでのみ使用する必要があります。コードを他の製品と一緒に使用しないでください。
注意：

電源コードは、スイッチ コンポーネントへのアクセスを妨げてはなりません。

PoE-BT 予算計画

表 11 は、EX4400-24P スイッチで使用可能な PoE-bt 電力を示しています。

表 11:EX4400-24P スイッチで使用可能な PoE-BT 電力
電源入力 電圧 が使用可能 PoE-BT 電源
1 2

1050W

–

110V

783W

230V

783W

1050W

1050W

110V

1806W

230V

1806W

1600W

–

110V

783W

230V

1320W

1600W

1600W

110V

1806W

230V

2160W

表 12 は、Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合に、EX4400-24P スイッチで使用可能な PoE-bt 電力を示しています。

表 12:Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合、EX4400-24P スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1050W

–

110V

788W

230V

788W

1050W

1050W

110V

1440W

230V

1440W

表 13 は、EX4400-24MP スイッチで使用可能な PoE-bt 電力を示しています。

表 13:EX4400-24MP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1050W

–

110V

753W

230V

753W

1050W

1050W

110V

1776W

230V

1776W

1600W

–

110V

753W

230V

1290W

1600W

1600W

110V

1776W

230V

2160W

表 14 は、Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合に、EX4400-24MP スイッチで使用可能な PoE-bt 電力を示しています。

表 14:Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合、EX4400-24MP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1050W

–

110V

780W

230V

780W

1050W

1050W

110V

1800W

230V

1800W

表 15 は、EX4400-48P スイッチで使用可能な PoE-bt 電力を示しています。

表 15:EX4400-48P スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1600W

–

110V

773W

230V

1310W

1600W

1600W

110V

1796W

230V

2200W

表 16 は、Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合に、EX4400-48P スイッチで使用可能な PoE-bt 電力を示しています。

表 16:Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合、EX4400-48P スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1600W

–

110V

768W

230V

1290W

1600W

1600W

110V

1440W

230V

1800W

表 17 は、EX4400-48XP スイッチで使用可能な PoE-bt 電力を示しています。

表 17:EX4400-48XP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

2000W

–

110V

724W

230V

1650W

2000W

2000W

110V

1748W

230V

3600W

表 18 は、EX4400-48MXP スイッチで使用可能な PoE-bt 電力を示しています。

表 18:EX4400-48MXP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

2000W

–

110V

724W

230V

1650W

2000W

2000W

110V

1748W

230V

3600W

表 19 は、EX4400-48MP スイッチで使用可能な PoE-bt 電力を示しています。

表 19:EX4400-48MP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1600W

–

110V

723W

230V

1260W

1600W

1600W

110V

1746W

230V

2200W

表 20 は、Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合に、EX4400-48MP スイッチで使用可能な PoE-bt 電力を示しています。

表 20:Junos OS リリース 22.2R1 以前がスイッチにインストールされている場合に、EX4400-48MP スイッチで使用可能な PoE-BT 電力

電源

入力電圧

使用可能なPoE-BT電力

1

2

1600W

–

110V

750W

230V

1300W

1600W

1600W

110V

1800W

230V

2200W

EX4400スイッチのDC電源

EX4400スイッチは、スイッチの背面パネルに1台の電源が取り付けられた状態で出荷されます。スイッチには最大 2 つの電源装置を取り付けることができます。2台目の電源と電源コード(部品番号:CBL-JNP-PWR-DSUB)は別途注文する必要があります。電源スロットには 0 と 1 の番号が付けられており、各スロットの横には電源アイコンがあります。電源装置は、フロントツーバックまたはバックツーフロントのエアーフロー方向をサポートします。2台目の電源装置が取り付けられて稼働している場合、電源装置は完全冗長化、負荷分散、ホットリムーブおよびホットインサート可能なFRU(現場交換可能ユニット)になります。 スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、どちらかを取り外して交換できます。

混ぜないでください:

  • 同じシャーシ内のACおよびDC電源。

  • 同じシャーシ内のエアーフロー方向が異なる電源。

  • 同じシャーシ内のエアーフロー方向が異なるファン モジュール。

  • 同じシャーシ内のエアーフロー方向が異なる電源とファン モジュール。

このトピックでは、EX4400スイッチがサポートするDC電源について説明します。

DC電源の特性

DC電源を搭載したEX4400-24T、EX4400-24X、EX4400-48T、EX4400-48Fスイッチは、550WのDC電源をサポートしています。 図 5 を参照してください。

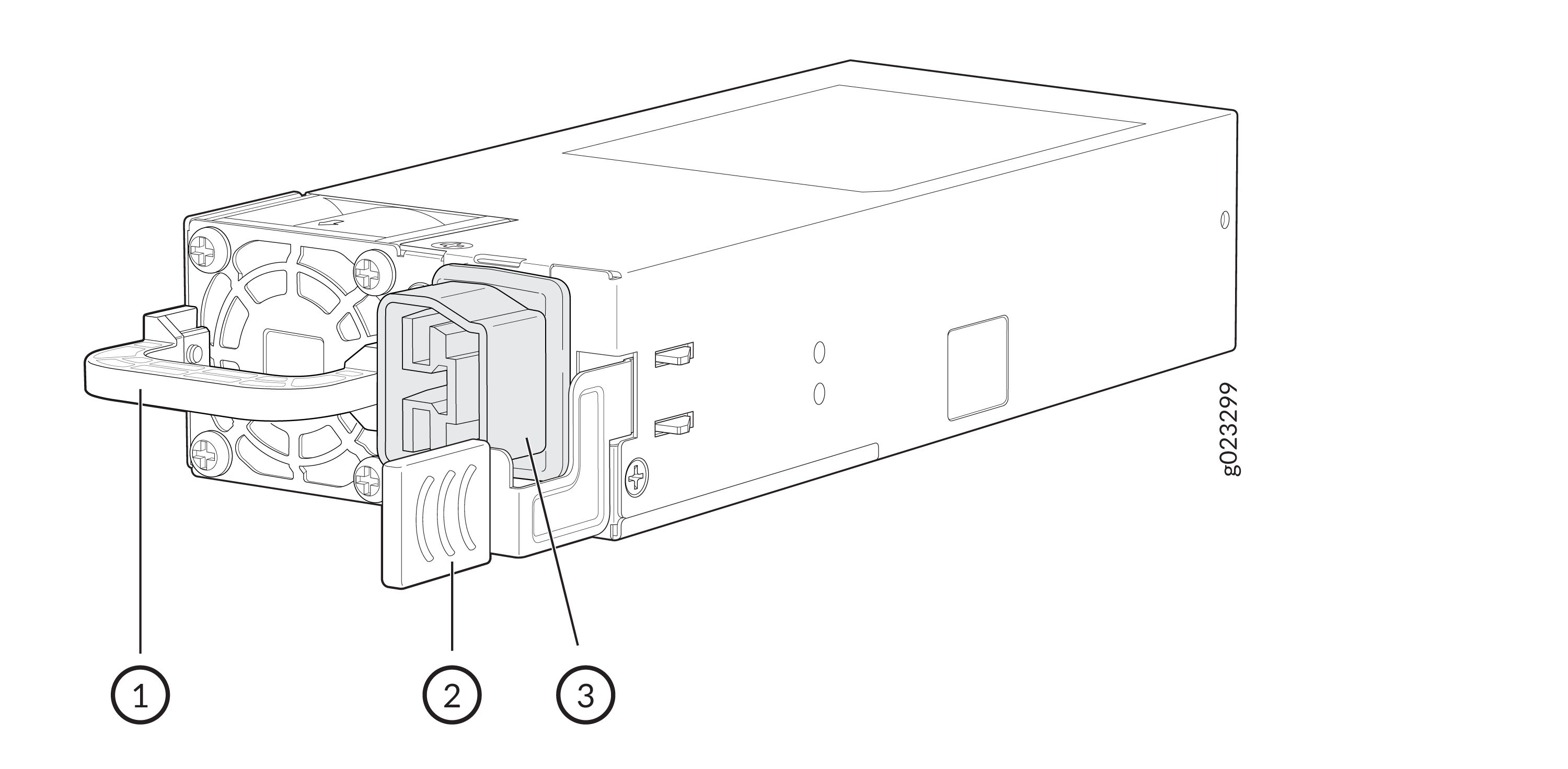

図 5:EX4400 スイッチの 550 W DC 電源 Technical drawing of a server power supply unit showing labeled fan, handle, and connector for modular use.
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット



DC電源を搭載したEX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48MP、EX4400-48XP、EX4400-48MXPは、2000WのDC電源をサポートしています。 図 6 を参照してください。

図 6:EX4400 スイッチ用 2000 W DC 電源 2000 W DC Power Supply for EX4400 Switches
1
—

電源ハンドル
3
—

電源装置イジェクトレバー
2
—

電源インレット



表 21 は、EX4400 スイッチで使用される 550 W DC 電源の詳細を示しています。表 22 は、EX4400 スイッチで使用される 2000 W DC 電源の詳細を示しています。

表 21:EX4400 スイッチの 550 W DC 電源の詳細

細部

550 W DC 電源モジュール

モデル番号

  • JPSU-550-C-DC-AFO

  • JPSU-550-C-DC-AFI

シャーシに最低限搭載

1

シャーシ内の最大搭載数

2

電源装置の状態 LED

DC.OK

表 22:EX4400 スイッチの 2000 W DC 電源の詳細

細部

2000-W DC 電源

モデル番号

  • JPSU-2000-DC-AFO

シャーシに最低限搭載

1

シャーシ内の最大搭載数

2

電源装置の状態 LED

DC.OK

DC 電源の取り付けまたは取り外し時に電気事故を防ぐため、「 EX4400 スイッチに電源を取り付け る」および 「EX4400 スイッチから電源を取り外す」の指示に注意深く従ってください。

EX4400スイッチで使用されるDC電源の仕様

表 23 に、550 W DC 電源モジュールの電源モジュール仕様を示します。

表 24 に、2000 W DC 電源の電源仕様を示します。

表 23:EX4400 スイッチで使用される 550-W DC 電源の仕様

アイテム

仕様

DC 入力電圧

定格動作電圧:–48 VDC〜–60 VDC

DC 入力定格電流

13A

出力電力

550W
表 24:EX4400 スイッチで使用される 2000-W DC 電源の仕様

アイテム

仕様

DC 入力電圧

定格動作電圧:–48 VDC〜–60 VDC

DC 入力定格電流

53A

出力電力

2000W

EX4400 DC電源ケーブルの仕様

EX4400 DC電源には、D-Sub 3W3タイプのコネクターが必要です。コネクタの 3 つのピンは、電源装置への –48 VDC 入力(–)、リターン(+)、およびアース接続を提供します。

手記：

使用するDC電源ケーブルに関わらず、EX4400を電源に接続する前に、アースに接続する必要があります。

EX4400スイッチには、それぞれ4m(約13.1フィート)の長さのDC電源ケーブルが付属しています。付属のケーブルには、現場のDC配電システムに接続するために、一方の端に3ピンコネクタ、反対側の端に3本の絶縁線が含まれています。

EX4400 DC電源ケーブルの仕様 は、EX4400 DC電源ケーブルの仕様を示しています。

表 26 は、EX4400 2000-W DC PSU 電源ケーブルの仕様を示しています。

表 25:EX4400 DC 電源ケーブルの仕様

ジュニパーモデル

ワイヤー機能

絶縁色

ワイヤ サイズ

CBL-JNP-PWR-DSUB(ストレートケーブル)

–48 VDC 入力(–)

青い

8 AWG(8.4 mm²)、90°C

戻り値 (+)

黒い

8 AWG(8.4 mm²)、90°C

地面

緑と黄色

8 AWG(8.4 mm²)、90°C

CBL-JNP-PWR-DSUB4(ストレートケーブル)

–48 VDC 入力(–)

青い

12 AWG(3.31 mm²)、90°C

戻り値 (+)

黒い

12 AWG(3.31 mm²)、90°C

地面

緑と黄色

12 AWG(3.31 mm²)、90°C
表 26:EX4400 DC 電源ケーブルの仕様(2000-W DC PSU)

ジュニパーモデル

ワイヤー機能

絶縁色

ワイヤ サイズ

CBL-PWR-2K-DSUB4

-48 VDC 入力 (V–)

黒い

6 AWG(13 mm²)、85 °C

リターン (V+)

赤い

6 AWG(13 mm²)、85 °C
手記：

CBL-JNP-PWR-DSUB4(ストレートケーブル)は別売り可能です。

CBL-PWR-2K-DSUB4の長さは3.9メートルです。
手記：

コネクタには3つのピンがあり、中央のピンはアースです。
警告：

現場配線接続の場合は、銅導体のみを使用してください。
警告：

電源ケーブルは、コンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所に垂れ下がったりしてはなりません。
注意：

電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。取り付け場所の外部 DC 電源で使用されている色分けは、シャーシに付属の DC 電源ケーブルのリード線の色分けとは異なる場合があります。

DC 電源のエアフロー

各電源に独自のファンがあり、独自の内部冷却システムによって冷却されます。EX4400 スイッチは、次の気流方向の電源をサポートします。

  • フロントツーバック(冷気はスイッチのフロント パネルの通気口から入り、熱気はリア パネルの通気口から排出されます)。 AIR OUT ラベルとオレンジ色のハンドルで示されます。

  • バックツーフロント(冷気はスイッチの背面パネルの通気口から入り、熱気はフロントパネルの通気口から排出されます)。 AIR IN ラベルとJuniper Azure Blueハンドルで示されます。

表 27 に、DC 電源のモデルとそのエアーフローの方向を示します。

表 27:EX4400 スイッチの DC 電源モデルの気流方向

モデル

気流の方向

JPSU-550-C-DC-AFO

JPSU-2000-C-DC-AFO

フロントツーバック:冷気はシャーシのフロントパネルにある通気口からシャーシに入り、熱気はシャーシの背面パネルにある通気口から排出されます( AIR OUT ラベルとオレンジ色のハンドルで示されます)。

JPSU-550-C-DC-AFI

バックツーフロント:冷気はシャーシの背面パネルにある通気口からシャーシに入り、熱気はシャーシのフロントパネルにある通気口から排出されます( AIR IN ラベルとジュニパーのアズールブルーのハンドルで示されます)。

PoE-BT 予算計画(DC 電源)

表 11 は、DC 電源を搭載した EX4400-24P スイッチで使用可能な PoE-bt 電力を示しています。

表 28:EX4400-24P スイッチで使用可能な PoE-BT 電力
電源あり PoE-BT 電源
1 2

2000W

–

1710W

2000W

2000W

2160W

表 13 は、DC 電源を搭載した EX4400-24MP スイッチで使用可能な PoE-bt 電力を示しています。

表 29:EX4400-24MP スイッチで使用可能な PoE-BT 電力

電源

使用可能なPoE-BT電力

1

2

2000W

–

1680W

2000W

2000W

2160W

表 15 は、DC 電源を搭載した EX4400-48P スイッチで使用可能な PoE-bt 電力を示しています。

表 30:EX4400-48P スイッチで使用可能な PoE-BT 電力

電源

使用可能なPoE-BT電力

1

2

2000W

–

1700W

2000W

2000W

2200W

表 31 は、DC 電源を搭載した EX4400-48XP スイッチで使用可能な PoE-bt 電力を示しています。

表 31:EX4400-48XP スイッチで使用可能な PoE-BT 電力
電源あり PoE-BT 電源
1 2

2000W

–

1650W

2000W

2000W

3600W

表 32 は、DC 電源を備えた EX4400-48MXP スイッチで使用可能な PoE-bt 電力を示しています。

表 32:EX4400-48MXP スイッチで使用可能な PoE-BT 電力
電源あり PoE-BT 電源
1 2

2000W

–

1650W

2000W

2000W

3600W

表 19 は、DC 電源を搭載した EX4400-48MP スイッチで使用可能な PoE-bt 電力を示しています。

表 33:EX4400-48MP スイッチで使用可能な PoE-BT 電力

電源

使用可能なPoE-BT電力

1

2

2000W

–

1650W

2000W

2000W

2200W

EX4400スイッチの電源LED

EX4400 スイッチの電源には、その状態を示す 1 つの LED があります。

  • 図 7 は、EX4400 スイッチの 550 W AC 電源の LED を示しています。

  • 図 8 は、EX4400 スイッチの 1050-W AC 電源の LED を示しています。

  • 図 9 は、EX4400 スイッチの 1600 W AC 電源の LED を示しています。

  • 図 10 は、EX4400 スイッチの 2000 W AC 電源の LED を示しています。

  • 図 12 は、EX4400 スイッチの 2000 W DC 電源の LED を示しています。

  • 図 11 は、EX4400 スイッチの 550 W DC 電源の LED を示しています。

図7:EX4400スイッチの550W AC電源のLED Rear panel schematic with a cooling fan, power connector, OUT.OK indicator light, four mounting points, and label g022577.
1
—

電源装置 LED


図 8:EX4400 スイッチの 1050W AC 電源の LED Technical drawing of a component with a cooling fan on the left, power connector on the right, and OUT.OK indicator light near the top.
1
—

電源装置 LED


図 9:EX4400 スイッチの 1600W AC 電源の LED Technical drawing of a power supply unit's rear panel with cooling fan, IEC C14 power connector, OUT OK indicator light, and part reference number 1.
1
—

電源装置 LED


図 10:EX4400 スイッチの 2000 W AC 電源の LED Technical drawing of a power supply unit's rear panel with cooling fan, IEC C14 power connector, OUT OK indicator light, and part reference number 1.
1
—

電源装置 LED


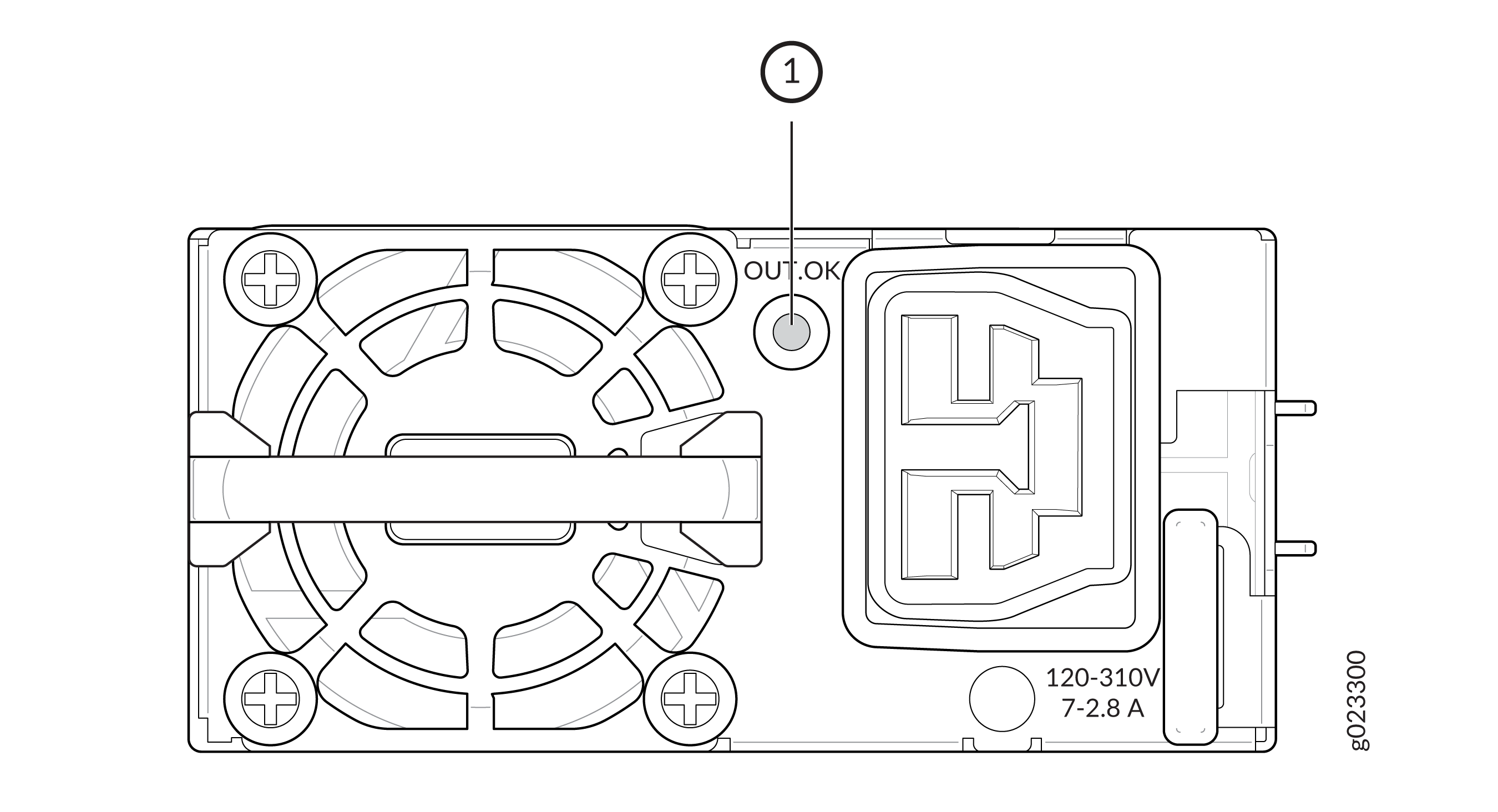

図 11:EX4400 スイッチの 550 W DC 電源の LED Technical drawing of an electronic component with a cooling fan, DC OK indicator, three-pin connector, and mounting points.
1
—

電源装置 LED


図 12:EX4400 スイッチの 2000-W DC 電源の LED LED on the 2000-W DC Power Supply for EX4400 Switches
1
—

電源装置 LED



表 34 は、電源装置の LED について説明しています。

表 34:EX4400 スイッチの電源 LED

色

状態

形容

緑

着実にオン

電源装置は入力を受信しており、スイッチに適切な出力を供給しています。

点滅

電源装置のファンに障害が発生したか、電源装置に内部通信障害があります。交換する必要があります。

消灯

次のいずれかを示します。

  • 電源コードが正しく取り付けられていない可能性があります。

  • 電源ユニット(PSU)に正しく電力が供給されていません。入力電圧範囲が正しいことを確認してください。

  • 電源装置はスタンバイ モードです。

  • 周囲温度が高く、電源装置がシャットダウンしました。温度が32°F〜113°F(0°C〜45°C)であることを確認してください。

  • 電源装置に重大な障害が発生し、シャットダウンしました。交換する必要があります。

EX4400 AC電源定格とPoE予算(ワット)

表 35:EX4400 AC 電源定格と PoE バジェット(ワット)

モデル

電源定格

PoE予算

220 V (1 PSU/2 PSU)

110 V (1 PSU/2 PSU)

EX4400-48XP

AC 2000 W

1650 W/3600 W

724 W/1748 W

EX4400-48P

AC 1600 W

1310 W/2200 W

773 W/1796 W

EX4400-24P

AC 1050 W

783 W / 1806 W

783 W/1806 W

EX4400-24P-S

AC 1600 W

1320 W/2160 W

783 W/1806 W

EX4400-24MP

AC 1050 W

753 W/1776 W

753 W/1776 W

EX4400-24MP-S

AC 1600 W

1290 W/2160 W

753 W/1776 W

EX4400-48MXP

AC 2000 W

1650 W/3600 W

724 W/1748 W

EX4400-48MP

AC 1600 W

1260 W/2200 W

723 W/1746 W
手記：

EX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48MPは、2000 W AC PSUではサポートされていません。

EX4400 DC電源定格とPoEバジェット(ワット)

表 36:EX4400 DC 電源定格と PoE バジェット(ワット)

モデル

電源定格

PoE予算


48-60 V(1 PSU/2 PSU)

EX4400-48XP-S

2000 W DC

1650 W/3600 W

EX4400-48P-S

2000 W DC

1700 W/2200 W

EX4400-24P-S

2000 W DC

1710 W / 2160 W

EX4400-24MP-S

2000 W DC

1680 W/2160 W

EX4400-48MXP-S

2000 W DC

1600 W/3600 W

EX4400-48MP-S

2000 W DC

1650 W/2200 W
