EX4400を電源に接続する

EX4400スイッチにアースを接続します

適切な動作を確保し、電磁妨害(EMI)要件を満たすために、スイッチに電源を接続する前に、EX4400スイッチをアースに接続する必要があります。スイッチをアースに接続するには、スイッチシャーシの保護接地端子を使用する必要があります( 図1を参照)。

EX4400スイッチは、アクセスが制限された場所に設置し、シャーシが常に適切に接地されていることを確認する必要があります。EX4400スイッチは、シャーシの背面パネルに2穴の保護接地端子を備えています。どのような状況においても、この接地接続を使用してシャーシを接地してください。AC電源システムの場合、AC電源コードの接地線と2穴接地ラグ接続も使用する必要があります。このテストされたシステムは、2穴保護接地端子を使用して、適用されるすべてのEMC規制要件を満たしているか、それを上回っています。

注意:

資格のある電気技師が、供給する接地ケーブルに適切な接地ラグを取り付けていることを確認します。ラグが正しく接続されていない接地ケーブルを使用すると、スイッチが損傷する可能性があります。

EX4400システムを接地するには、LCD10-10AF-LまたはLCD8-10AF-Lの2穴ラグを使用してEX4400スイッチを接地します。以下のガイドラインに従います。

  • 14 AWG(3.3 mm²)のワイヤーを使用するか、LCD10-10AF-Lを使用している場合は地域のコードに従ってください

  • 8 AWG(8 mm²)のワイヤーを使用するか、LCD8-10AF-Lを使用している場合はローカルコードに従ってください。

  • 6 AWG(13.3 mm2)のワイヤーを使用するか、LCD6-10AF-Lを使用している場合は地域のコードに従ってください

EX4400スイッチを接地するには、次の手順に従います。

  1. 接地ケーブルの一端を、スイッチが取り付けられているラックなどの適切なアースに接続します。
  2. 接地ケーブルに接続されている接地ラグを、背面パネルの保護接地端子の上に置きます(図1を参照)。
    図1:EX4400スイッチへの接地ケーブルの接続Connect a Grounding Cable to an EX4400 Switch
  3. 接地ラグを保護接地端子にネジで固定します。
  4. 接地ケーブルをドレスアップします。他のスイッチコンポーネントに触れたり、アクセスをブロックしたりしないように注意してください。
    警告:

    人がつまずくような場所にケーブルが垂れ下がらないように注意してください。

AC 電源を EX4400 スイッチに接続する

スイッチにAC電源を接続する前に、以下の手順に従います。

  • 地理的に適切な電源コードが用意されていることを確認してください。

  • 電源コードリテイナーがスイッチに同梱されていることを確認します。

  • 静電放電(ESD)による損傷を防止するために必要な予防措置を講じていることを確認します( 静電放電による損傷の防止を参照)。

  • ESD接地ストラップ(付属していない)が付いていることを確認します。

  • スイッチ シャーシがアースに接続されていることを確認します。

    注意:

    スイッチに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、スイッチを損傷させる可能性があります(短絡など)。

    電磁妨害(EMI)の要件を満たし、適切な動作を確保するには、電源に接続する前にシャーシをアースに接続する必要があります( EX4400スイッチへのアース接続を参照してください)。

  • 建築工事時や地域の電気規則に従って、定格13 A、16 A、または20 A以上の外部認証サーキットブレーカー(お使いのデバイスの定格電流に基づいた2極サーキットブレーカー)を提供してください。

EX4400スイッチは、リアパネルに1つの電源があらかじめインストールされた状態で出荷されます。各電源は、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)であり、2台目の電源が取り付けられて稼働している場合には、次のようになります。 スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、どちらかを取り外して交換できます。

AC電源を使用してEX4400スイッチに電源を接続するには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
  2. 電源装置がシャーシに完全に挿入されていることを確認します。
  3. スイッチに同梱されている電源コードを見つけます。コードには、地理的な場所に合ったプラグが付いています。
    警告:

    電源コードがデバイスコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所にドレープをかけないように注意してください。

  4. リテーナーストリップの端を、所定の位置にカチッと収まるまで電源フェースプレートのインレットの下の穴に押し込みます。リテーナーストリップのループが上を向いていることを確認します(図2を参照)。
    図2:リテーナストリップConnect Retainer Stripの接続
  5. リテーナーストリップの小さなタブを押して、ループを緩めます。電源コード カプラーをインレットに挿入するのに十分なスペースが得られるまで、ループをスライドさせます。
  6. 電源コードカプラーをインレットにしっかりと挿入します。
  7. ループがカプラーのベースにぴったりとフィットするまで、ループを電源装置に向かってスライドさせます。
  8. ループのタブを押して、ループを小さな円に引き出します(図3を参照)。
    図3:AC電源Connect Power to an EX4400 Switch with an AC Power SupplyでEX4400スイッチに電源を接続する
  9. AC電源コンセントに電源スイッチが付いている場合は、オフの位置に設定します。
  10. 電源コードプラグをAC電源コンセントに挿入します。EX4400スイッチは、電源に電力が供給されるとすぐに電源がオンになります。EX4400 には電源スイッチがありません。
  11. AC電源コンセントに電源スイッチが付いている場合は、オンの位置に設定します。
  12. OUT. OK 電源装置のLEDが緑色に点灯しています。接続されていない場合は、電源を電源から取り外し、電源を交換します(EX4400電源システムのメンテナンスを参照してください)。
    注意:

    交換用電源が用意されるまでは、電源を取り外しないでください。適切なエアフローを確保し、シャーシの過熱を防ぐために、故障した電源を取り外してから1分以内に交換用電源を取り付ける必要があります。

DC 電源を EX4400 スイッチに接続する

DC電源をスイッチに接続する前に、次の手順に従います。

  • 静電放電(ESD)による損傷を防止するために必要な予防措置を講じていることを確認します( 静電放電による損傷の防止を参照)。

  • スイッチ シャーシがアースに接続されていることを確認します。

    注意:

    スイッチに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、スイッチを損傷させる可能性があります(短絡など)。

    電磁妨害(EMI)の要件を満たし、適切な動作を確保するには、電源に接続する前にシャーシをアースに接続する必要があります( EX4400スイッチへのアース接続を参照してください)。

以下の部品とツールが用意されていることを確認します。

  • コネクター付きDC電源コード(CBL-JNP-PWR-DSUB)—付属

  • No.2プラス(+)ドライバー—付属なし

  • ESD接地ストラップ—非付属

EX4400スイッチは、リアパネルに1つの電源があらかじめインストールされた状態で出荷されます。スイッチには最大2つの電源を取り付けることができます。2台目の電源と電源コードを別途注文する必要があります。各電源は、2台目の電源を設置して稼働している場合、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)となります。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、いずれかの電源を取り外して交換できます。

注:

DC電源のバッテリーリターンをフレームアースに接続する必要があります。

DC 電源を使用して EX4400 スイッチに電源を接続するには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
    注意:

    各電源と電源間の接続には、サーキットブレーカーを含める必要があります。

  2. DC 電源のコード リード線の両端の電圧が 0 V になるように、入力サーキット ブレーカーが開いており、DC 電源の接続中にコード リード線がアクティブにならないようにしてください。
  3. 電源装置がシャーシに完全に挿入されていることを確認します。

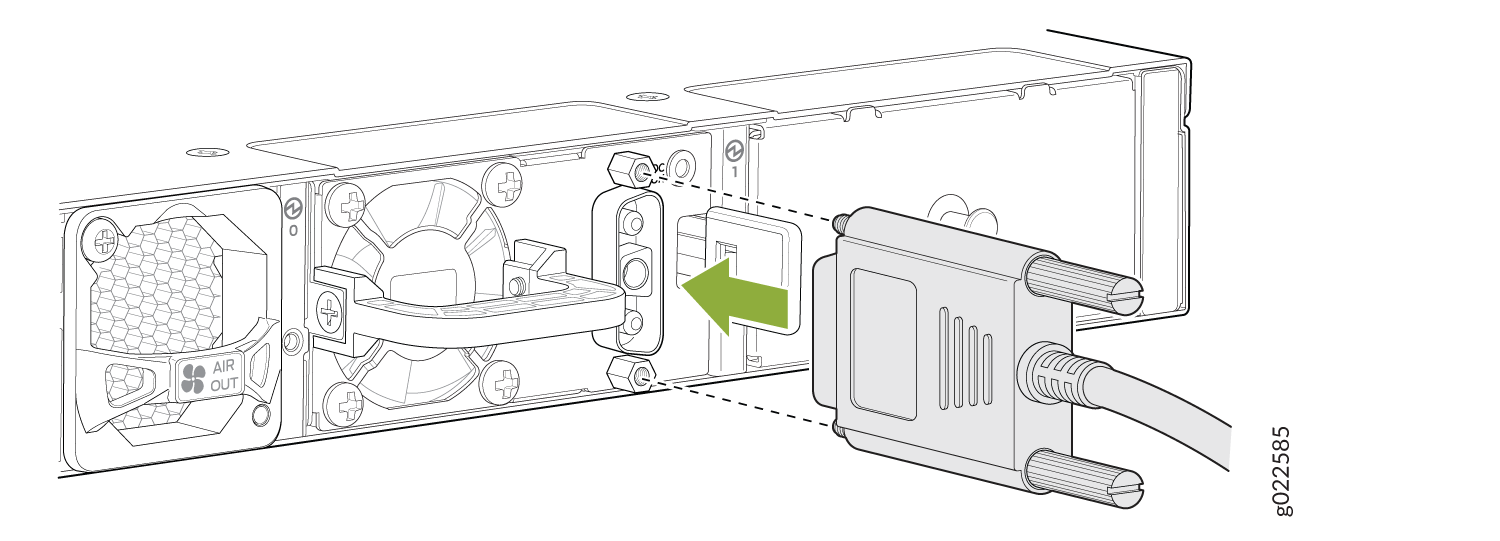

  4. 電源コードカプラーをインレットにしっかりと挿入し、ドライバーを使用してカプラーのネジを締めます(図4を参照)。
    図4:DC電源Rear panel illustration showing cooling fan, AIR OUT vent, and power connector. Green arrow indicates power cable connection.でEX4400スイッチに電源を接続する
  5. 電源コードを電源に接続します。EX4400スイッチは、電源に電力が供給されるとすぐに電源がオンになります。EX4400 には電源スイッチがありません。

    EX4400スイッチは、単一の非冗長フィード入力を備えたDC電源で動作するように設計されています。ソースの冗長性を確保するために、EX4400に2つのDC電源を取り付ける必要があります。1つの電源を1つの電源に接続し、別の電源を2番目の電源に接続します。この設定は、システムに一般的に導入されるフィードの冗長性を提供します。

  6. 入力サーキットブレーカーを閉じます。
  7. 電源装置のDC.OK LEDが緑色に点灯していることを確認します。接続されていない場合は、電源を電源から取り外し、電源を交換します(EX4400電源システムのメンテナンスを参照してください)。
    注意:

    交換用電源が用意されるまでは、電源を取り外しないでください。適切なエアフローを確保し、シャーシの過熱を防ぐために、故障した電源を取り外してから1分以内に交換用電源を取り付ける必要があります。

550W VDC PSUを使用してEX4400-48F-Sスイッチに電源を接続します

スイッチに電源を接続する前に、次の手順に従います。

  • 静電放電(ESD)による損傷を防止するために必要な予防措置を講じていることを確認します( 静電放電による損傷の防止を参照)。

  • スイッチ シャーシがアースに接続されていることを確認します。

    注意:

    スイッチに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、スイッチを損傷させる可能性があります(短絡など)。

    電磁妨害(EMI)の要件を満たし、適切な動作を確保するには、電源に接続する前にシャーシをアースに接続する必要があります( EX4400スイッチへのアース接続を参照してください)。

以下の部品とツールが用意されていることを確認します。

  • コネクター付き電源コード(SAF D-Grid)- 付属

  • ESD接地ストラップ—非付属

スイッチには最大2つの電源を取り付けることができます。各電源は、もう一方の電源が設置され稼働している場合は、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、いずれかの電源を取り外して交換できます。

注:

DC電源のバッテリーリターンをフレームアースに接続する必要があります。

VDC 電源を使用して EX4400-48F-S スイッチに電源を接続するには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
    注意:

    各電源と電源間の接続には、サーキットブレーカーを含める必要があります。

  2. DC 電源のコード リード線の両端の電圧が 0 V になるように、入力サーキット ブレーカーが開いており、DC 電源の接続中にコード リード線がアクティブにならないようにしてください。
  3. 電源装置がシャーシに完全に挿入されていることを確認します。
  4. 電源コードのSAF-Dグリッドコネクタには、PSUのSAF-Dグリッドインレットと嵌合するTラッチロック機構があります。電源コードをPSUの電源ソケットに差し込みます。電源コードが電源ソケットにしっかりと収まるように、少し圧力をかけます。
    図5:VDC電源Connect Power to an EX4400 Switch with a VDC Power SupplyでEX4400スイッチに電源を接続する
  5. 電源コードを電源に接続します。EX4400スイッチは、電源に電力が供給されるとすぐに電源がオンになります。EX4400 には電源スイッチがありません。

    EX4400スイッチは、単一の非冗長フィード入力を備えたDC電源で動作するように設計されています。ソースの冗長性を確保するために、EX4400に2つのDC電源を取り付ける必要があります。1つの電源を1つの電源に接続し、別の電源を2番目の電源に接続します。この設定は、システムに一般的に導入されるフィードの冗長性を提供します。

  6. 入力サーキットブレーカーを閉じます。
  7. OUT. OK 電源装置のLEDが緑色に点灯しています。接続されていない場合は、電源を電源から取り外し、電源を交換します(EX4400電源システムのメンテナンスを参照してください)。
    注意:

    交換用電源が用意されるまでは、電源を取り外しないでください。適切なエアフローを確保し、シャーシの過熱を防ぐために、故障した電源を取り外してから1分以内に交換用電源を取り付ける必要があります。

    注:

    電源コードを抜くには、電源ケーブルの側面にあるラッチを押してから引き抜いてください。

2000W DC電源をEX4400スイッチに接続する

EX4400-24P、EX4400-24MP、EX4400-48P、EX4400-48MP、EX4400-48XP、EX4400-48MXPを2000W DC電源に接続できます。2000W DC電源をスイッチに接続する前に、以下の手順に従います。

  • 静電放電(ESD)による損傷を防止するために必要な予防措置を講じていることを確認します( 静電放電による損傷の防止を参照)。

  • スイッチ シャーシがアースに接続されていることを確認します。

    注意:

    スイッチに電源を接続する前に、資格を持つ電気技師が、供給する接地ケーブルにケーブル ラグを取り付ける必要があります。ラグが正しく接続されていないケーブルは、スイッチを損傷させる可能性があります(短絡など)。

    電磁妨害(EMI)の要件を満たし、適切な動作を確保するには、電源に接続する前にシャーシをアースに接続する必要があります( EX4400スイッチへのアース接続を参照してください)。

以下の部品とツールが用意されていることを確認します。

  • コネクター付きDC電源コード(CBL-PWR-2K-DSUB4)—付属

  • No.2プラス(+)ドライバー—付属なし

  • ESD接地ストラップ—非付属

スイッチには最大2つの電源を取り付けることができます。各電源は、2台目の電源を設置して稼働している場合、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)となります。スイッチの電源をオフにしたり、スイッチの機能を中断したりすることなく、いずれかの電源を取り外して交換できます。

注:

DC電源のバッテリーリターンをフレームアースに接続する必要があります。

2000W DC電源を使用してEX4400スイッチに電源を接続するには、次の手順に従います。

  1. 手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場のESDポイントに接続します。
    注意:

    各電源と電源間の接続には、サーキットブレーカーを含める必要があります。地域の電気規則に従って、80A(80V)のロングディレイブレーカーまたはサーキットブレーカーを使用してください。

  2. DC 電源のコード リード線の両端の電圧が 0 V になるように、入力サーキット ブレーカーが開いており、DC 電源の接続中にコード リード線がアクティブにならないようにしてください。
  3. 電源装置がシャーシに完全に挿入されていることを確認します。
  4. カプラーがカチッと音を立ててインレットにロックされるまで、電源コードカプラーをインレットにしっかりと挿入します。
    図6:2000WのDC電源Connect Power to an EX4400 Switch with a 2000-W DC Power SupplyでEX4400スイッチに電源を接続する
    注:

    電源コードカプラーをインレットから取り外すには、タブを引いて、スナップしてロックされたカプラーをインレットから外し、カプラーを引き出します。 図7を参照してください。

    図7:2000WのDC電源Disconnect Power to an EX4400 Switch with a 2000-W DC Power SupplyでEX4400スイッチの電源を切断する
  5. 電源コードを電源に接続します。EX4400スイッチは、電源に電力が供給されるとすぐに電源がオンになります。EX4400 には電源スイッチがありません。

    EX4400スイッチは、単一の非冗長フィード入力を備えたDC電源で動作するように設計されています。ソースの冗長性を確保するために、EX4400に2つのDC電源を取り付ける必要があります。1つの電源を1つの電源に接続し、別の電源を2番目の電源に接続します。この設定は、システムに一般的に導入されるフィードの冗長性を提供します。

  6. 入力サーキットブレーカーを閉じます。
  7. 電源装置のDC.OK LEDが緑色に点灯していることを確認します。接続されていない場合は、電源を電源から取り外し、電源を交換します(EX4400電源システムのメンテナンスを参照してください)。
    注意:

    交換用電源が用意されるまでは、電源を取り外しないでください。適切なエアフローを確保し、シャーシの過熱を防ぐために、故障した電源を取り外してから1分以内に交換用電源を取り付ける必要があります。
