EX4100-F設置場所のガイドラインと要件

EX4100-Fスイッチの環境要件と仕様

スイッチは、ラックまたはキャビネットに設置する必要があります。乾燥した、清潔で、換気の良い、温度管理された環境で保管する必要があります。

以下の環境ガイドラインに従ってください。

  • 設置場所にできるだけほこりがないことを確認してください。ほこりが吸気口やフィルターを詰まらせ、スイッチの冷却システムの効率を低下させる可能性があります。

  • スイッチを正常に動作させるため、周囲の気流を維持します。気流が妨げられたり制限されたりした場合、または吸気の温度が高すぎる場合、スイッチが過熱する可能性があります。スイッチが過熱した場合、スイッチ温度モニタがデバイスをシャットダウンして、ハードウェアコンポーネントを保護します。

EX4100-Fスイッチの通常のスイッチ動作に必要な環境条件を以下に示します。

  • スイッチ:すべてのEX4100-Fスイッチモデル

  • 高度:1,524メートル(5,000フィート)まで性能低下なし

  • 相対湿度:10%〜85%の相対湿度範囲で通常の動作が保証され、結露しないこと

  • 温度:

    • 32°F〜113°F(0°C〜45°F)の温度範囲で通常の動作が保証されています

    • 輸送用コンテナ内の非動作時保管温度:–40°C〜70°C(–40°F〜158°F)

  • 耐震性:ゾーン4耐震試験済み。

手記:

10G-Base-Tプラガブルを使用すると、最高温度が40°Cまで低下し、標高5,000フィートまで低下します。

手記:

EX4100-Fスイッチは、専用の機器室や機器クローゼットなどの制限エリアにのみ設置してください。スイッチは、米国電気工事規程の条項、ANSI/NFPA 70に従って取り付けてください。

手記:

EX4100-F-12Pの場合、最大動作温度は40°C、5000フィートに制限されています。デスクへの取り付けと 2 ポスト ラックへの取り付け構成の場合、最大動作温度は 44°C(5000 フィート)に制限されます。

EX4100-F-12PおよびEX4100-F-12Tのラックマウントには、ユニットの上に3RUのスペースが必要です。

動作周囲温度40°Cを超えるEX4100-F-12PおよびEX4100-F-12Tには、産業グレードのSFP+光インターフェイス(10GE)が必要です。

一般的なサイトガイドライン

デバイスを効率的に運用するには、適切なサイト計画が必要です。デバイスが正常に動作するためには、機器、ラックまたはキャビネット、ワイヤリングクローゼットのメンテナンスと適切なレイアウトを確保する必要があります。

デバイスの許容可能な動作環境を計画および作成し、環境に起因する機器の障害を防ぐには、次の手順に従います。

  • シャーシの周囲には、ほこりや金属片などの導電性物質が付着しないようにしてください。

  • 規定の気流ガイドラインに従って、冷却システムが正しく機能していることを確認します。他の機器からの排気がデバイスの吸気口に吹き込まないようにしてください。

  • 機器の損傷を防ぐために、所定の静電放電(ESD)防止手順に従ってください。静電気放電により、時間の経過とともにコンポーネントが完全または断続的に故障する可能性があります。

  • 許可された担当者のみがデバイスにアクセスできるように、デバイスを安全な場所に設置します。

取り付け場所の電気配線に関するガイドライン

表1 に、取り付け場所での電気配線を計画する際に検討すべき要素を示しています。

警告:

必ず接地と環境のシールドを適切に行い、電気サージ抑制デバイスを使用してください。

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.

表1:取り付け場所の電気配線に関するガイドライン

取り付け場所の配線係数

ガイドライン

信号の制限事項

取付場所で次の問題のいずれかが発生した場合、電気サージの抑制とシールドの専門家に相談してください。

  • 不適切に取り付けられたワイヤーによる無線周波妨害(RFI)

  • 推奨距離を超えているワイヤーや、建物の間を通っているワイヤーが落雷によって発生した損傷

  • 雷によって引き起こされた電磁パルス(EMP)の結果としての非シールドコンダクターおよび電子機器の損傷

無線周波妨害

取付場所の配線におけるRFIの発生を抑制または解消するには、次のことを行います。

  • 接地線が適切に配置されたツイストペアケーブルを使用します。

  • 推奨距離を超える必要がある場合、可能ならば、データ信号ごとに接地線を1本備えた高品質なツイストペアケーブルを使用します。

電磁適合性

取り付け場所がEMC(電磁適合性)の問題の影響を受けやすい場合、特に雷や無線送信機の影響を受けやすい場合は、専門家に助言を求めてください。

強力なEMI(電磁妨害)の発生源は、以下の原因となる可能性があります。

  • デバイス内の信号ドライバーとレシーバーの破壊。

  • 回線経由で機器に対して発生した電力サージの結果としての電気的障害。

ラック要件

デバイスは、2 ポスト ラックまたは 4 ポスト ラックに取り付けることができます。

ラック要件

ガイドライン

ラックタイプ

Uは、電子部品工業会(ECIA)(http://www.ecianow.org)によって定義された標準ラックユニットです。

デバイスは、1U(1.75インチまたは4.45 cm)刻みで間隔を空けてブラケット穴または穴パターンを設け、重量を支えるためのサイズと強度の要件を満たすラックに取り付けることができます。

取り付けブラケットの穴の間隔

取り付けブラケットの穴の間隔は 1U(1.75 インチまたは 4.45 cm)で、その間隔で穴が開いているラックにデバイスを取り付けることができます。

ラックのサイズと強度

以下を確認してください。

  • ラックは、19インチのサイズと強度の基準に準拠しています。ECIA(http://www.ecianow.org)で定義されているラック。

  • ラックレールは、デバイスシャーシの外形寸法を収容するのに十分な幅のスペースに配置されています。また、前面取り付けブラケットの外縁がシャーシの幅を 19 インチまで広げていることを確認します。(48.2cm)。

  • ラックは、デバイスの重量を支えるのに十分な強度があります。

  • レールと隣接するラックの間隔を空けることで、デバイスとラックの周囲に適切なスペースを設けます。

建物構造物へのラック接続

  • ラックを建造物に固定します。

  • 地震が発生しやすい地域の場合は、ラックを床に固定します。

  • 安定性を最大限に高めるため、ラックを天井ブラケット、壁または床ブラケットに固定します。

EX4100-Fスイッチのキャビネット要件

このデバイスは、19インチを含むキャビネットに取り付けることができます。棚。

キャビネットの要件は、次のもので構成されています。

  • キャビネットサイズ。

  • クリアランス要件。

  • キャビネットのエアフロー要件。

表2:キャビネットの要件と仕様

キャビネット要件

ガイドライン

キャビネットサイズ

  • EX4100-F-12PおよびEX4100-F-12Tの場合、最小キャビネットサイズは27インチです。(68.5cm)の奥行き。大型キャビネットは空気の流れを改善し、過熱の可能性を減らします

キャビネットクリアランス

  • EX4100-F-12PおよびEX4100-F-12Tスイッチの場合、キャビネット内に22インチ(55.88 cm)の内部空きスペースが必要です。

キャビネットのエアフロー要件

デバイスをキャビネットに取り付ける際は、次のように、キャビネット内の通気性が過熱を防止するのに十分な換気を行ってください。

  • デバイスの熱出力を放散するために、十分な冷気の供給を確保します。

  • シャーシの熱気排気口が、デバイス内に再循環することなくキャビネットから排出されることを確認します。上部から熱気排気を排出するオープンキャビネット(上部やドアなし)により、シャーシ内の空気の流れが良好になります。キャビネットに上部またはドアが含まれている場合は、これらの要素のミシン目が熱風排気口の除去に役立ちます。

  • デバイスをキャビネットに設置する場合は、シャーシ側面の熱気排気のあるスペースを最大限に活用してください。

  • シャーシに出入りする空気の流れが妨げられないように、すべてのケーブルを配線して固定します。

  • レールと隣接するキャビネットの間隔が、デバイスとキャビネットの周囲に適切なスペースがあることを確認してください。

  • キャビネットを最低限必要以上に大きいと、空気の流れが良くなり、過熱の可能性が低くなります。

EX4100-Fスイッチのエアフローとハードウェアメンテナンスのすきま要件

EX4100-Fスイッチを設置する場所を計画する際、設置するスイッチの周囲に十分なスペースを確保する必要があります。

見る:

  • 図 1 は、EX4100-F-12P および EX4100-F-12T スイッチのエアフローとハードウェア メンテナンスのすきま要件を示しています。

  • 図 2 は、EX4100-F-24T スイッチのエアフローとハードウェア メンテナンスのすきま要件を示しています。

  • 図 3 クリアランスについて EX4100-F-24P スイッチの気流とハードウェアのメンテナンス要件。

  • 図4は、EX4100-F-48Pスイッチのエアフローとハードウェアメンテナンスのすきま要件を示しています。

  • 図 5 は、EX4100-F-48T スイッチのエアフローとハードウェア メンテナンスのすきま要件を示しています。

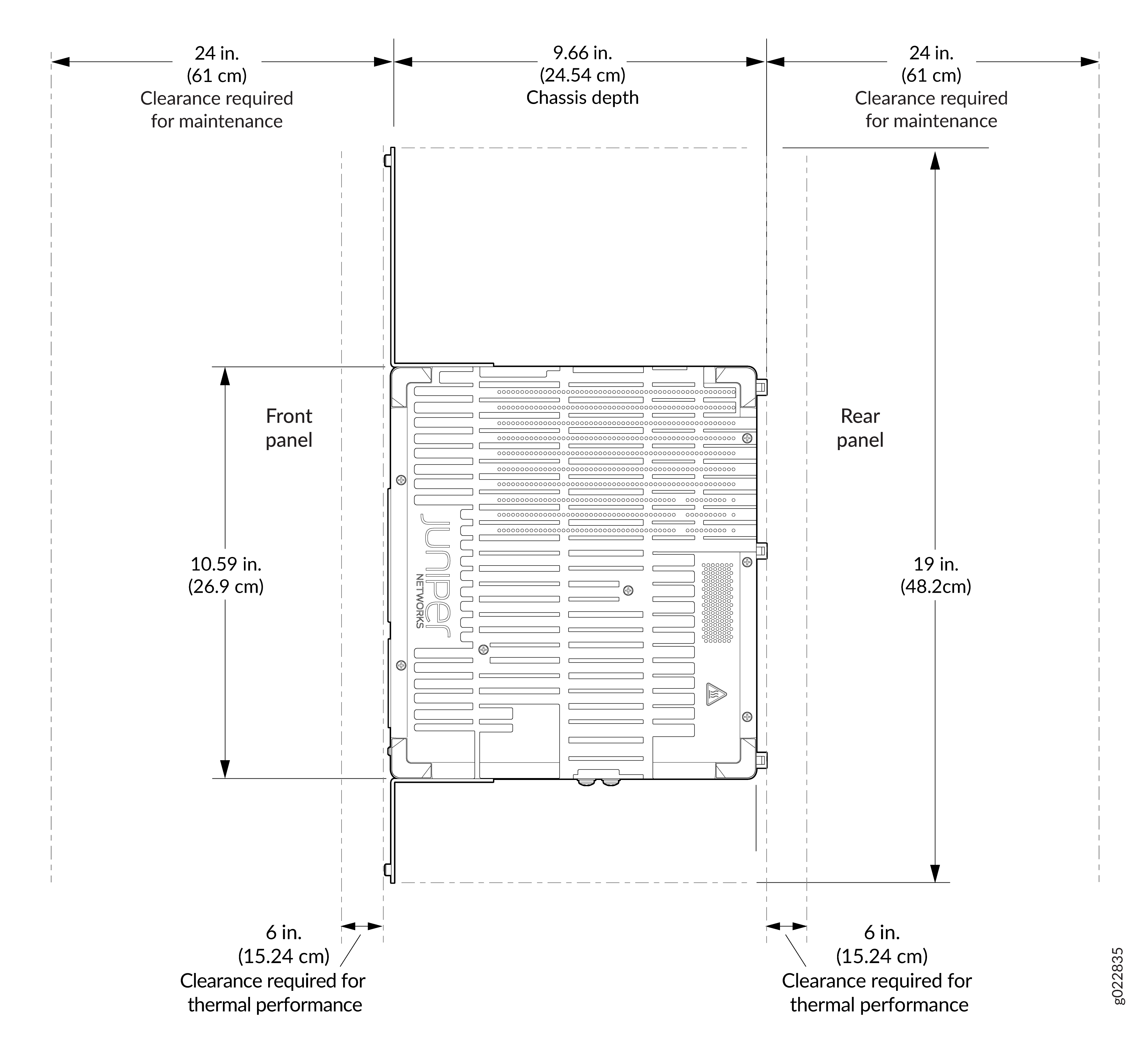

図 1: EX4100-F-12PおよびEX4100-F-12Tスイッチのエアフローとハードウェアメンテナンスのためのクリアランス要件 Clearance Requirements for Airflow and Hardware Maintenance for EX4100-F-12P and EX4100-F-12T switches
図2:EX4100-F-24TスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-24T Switchのエアフローとハードウェアメンテナンスのためのクリアランス要件
図3:EX4100-F-24PスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-24P Switchのエアフローとハードウェアメンテナンスのためのクリアランス要件
図4:EX4100-F-48PスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-48P Switchのエアフローとハードウェアメンテナンスのためのクリアランス要件
図 5:EX4100-F-48TスイッチClearance Requirements for Airflow and Hardware Maintenance for the EX4100-F-48T Switchのエアフローとハードウェアメンテナンスのためのクリアランス要件
  • 冷却システムが正常に機能するためには、シャーシ周囲のエアーフローが制限されないようにする必要があります。

  • スイッチを他の機器と一緒にラックまたはキャビネットに取り付ける場合、または他の機器の近くのデスクトップまたは床に置く場合は、他の機器からの排気がシャーシの吸気口に吹き込まないようにしてください。

  • 少なくとも24インチを残します。(61 cm)スイッチの前面とスイッチの後ろ。サービス担当者がハードウェア コンポーネントを取り外して取り付けられるように、スイッチの前面と背面に十分なスペースを確保する必要があります。少なくとも 30 インチを許可することをお勧めします。(76.2 cm)ラックまたはキャビネットの前面に24 インチ(61 cm)ラックまたはキャビネットの後ろに配置します。
