EX4100-Fネットワークケーブルおよびトランシーバ計画

EX4100-Fスイッチでサポートされるプラガブルトランシーバーとケーブル

ハードウェア互換性ツールは、EX4100-Fスイッチがサポートするトランシーバーを一覧表示し、それらのトランシーバーに関する一般的な情報を提供します。

手記:

ジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入した光トランシーバと光コネクタのみを使用することをお勧めします。

注意:

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACでは、ジュニパーネットワークスが認定または供給していないサードパーティ製の光モジュールおよびケーブルについてはサポートを提供しません。サードパーティー製の光モジュールまたはケーブルを使用しているジュニパー製デバイスの動作で問題が発生した場合、JTACがホスト関連の問題の診断をお手伝いする場合があります。JTACでは、その問題がサードパーティー製の光モジュールまたはケーブルの使用に関連していないとJTACが判断します。JTACエンジニアは、サードパーティー製の光モジュールまたはケーブルを確認し、必要に応じて同等のジュニパー認定コンポーネントと交換するよう要求するでしょう。

消費電力の高いサードパーティ製の光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

EX4100-Fスイッチに搭載されているギガビットイーサネット(GbE)トランシーバーは、デジタル光監視(DOM)をサポートしています。これらのトランシーバの診断の詳細を表示するには、動作モードの CLI コマンド show interfaces diagnostics optics を発行します。

手記:

バーチャルシャーシポート(VCP)として設定したポートにトランシーバーをインストールした場合でも、トランシーバーは DOM をサポートします。

EXシリーズスイッチ用SFP+ダイレクトアタッチ銅線ケーブル

SFP+(Small Form-factor Pluggable Plus Transceiver)ダイレクト アタッチ カッパー(DAC)ケーブルは、Twinax ケーブルとも呼ばれ、サーバーとスイッチ間のラック内接続に適しています。短距離に適しており、ラック内および隣接するラック間のコスト効率の高いネットワーク接続に最適です。

手記:

お使いのジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入したSFP+ DACケーブルのみを使用することをお勧めします。

注意:

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACでは、ジュニパーネットワークスが認定または供給していないサードパーティ製の光モジュールおよびケーブルについてはサポートを提供しません。サードパーティー製の光モジュールまたはケーブルを使用しているジュニパー製デバイスの動作で問題が発生した場合、JTACがホスト関連の問題の診断をお手伝いする場合があります。JTACでは、その問題がサードパーティー製の光モジュールまたはケーブルの使用に関連していないとJTACが判断します。JTACエンジニアは、サードパーティー製の光モジュールまたはケーブルを確認し、必要に応じて同等のジュニパー認定コンポーネントと交換するよう要求するでしょう。

消費電力の高いサードパーティ製の光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

ケーブルの仕様

EXシリーズスイッチは、SFP+パッシブDACケーブルをサポートしています。パッシブ Twinax ケーブルは、アクティブな電子部品のないストレート ケーブルです。EXシリーズスイッチは、長さ1m、3m、5m、7mのSFP+パッシブDACケーブルに対応しています。 図 1 を参照してください。

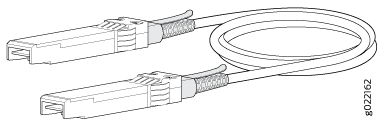

図1:EXシリーズスイッチSFP+ Direct Attach Copper Cables for EX  Series Switches用のSFP+ダイレクトアタッチ銅線ケーブル

ケーブルはホットリムーブとホットインサートが可能で、スイッチの電源を切ったり、スイッチの機能を中断したりすることなく、ケーブルの取り外しや交換ができます。ケーブルは、低電圧ケーブル アセンブリで構成されており、ケーブルの両端に 1 つずつある 2 つの 10 ギガビット イーサネット(GbE)ポートに直接接続します。このケーブルは、双方向通信に高性能な統合二重シリアルデータリンクを使用し、最大10Gbpsのデータレートに対応するように設計されています。

これらのケーブルでサポートされている規格

ケーブルは、次の規格に準拠しています。

EXシリーズスイッチの概要:光ファイバーケーブルの信号損失、減衰、分散

光ファイバー接続に必要な電力バジェットと電力マージンを決定するには、信号損失、減衰、分散が伝送にどのように影響するかを理解する必要があります。EXシリーズスイッチは、マルチモードおよびシングルモード光ファイバーケーブルなど、さまざまなタイプのネットワークケーブルを使用します。

マルチモードおよびシングルモード光ファイバー ケーブルの信号損失

マルチモード光ファイバーは、直径が十分に大きいため、光線が内部で反射します(ファイバーの壁に当たって跳ね返る)。一般的に、マルチモード光ファイバーのインターフェイスには、光源として LED が使用されています。ただし、LEDはコヒーレントな光源ではありません。さまざまな波長の光をマルチモード光ファイバーに送り込むため、光はさまざまな角度で反射します。光はマルチモード光ファイバー内をジグザグに進み、それが信号分散の原因となります。ファイバー コア内を進む光がファイバーに放射されると、高次モード損失(HOL)が発生します。(クラッディングは、高屈折率のコア材料と密着した低屈折率材料の層で構成されています。これらの要因が相まって、マルチモード光ファイバーの伝送距離はシングルモード光ファイバーの伝送距離よりも短くなります。

シングルモード光ファイバーは直径が小さく、光線は 1 つのレイヤーを通してのみ内部反射します。シングルモード光ファイバーのインターフェイスには、光源としてレーザーが使用されています。レーザーが生成する光の波長は単一であり、光はシングルモード光ファイバー内を直線状に進みます。シングルモード光ファイバーは、マルチモード光ファイバーよりも帯域幅が広く、信号の伝搬距離が長くなります。そのため、シングルモード光ファイバーはマルチモード光ファイバーよりも高価になります。

最大伝送距離を超えると、著しい信号損失が発生する場合があり、伝送の信頼性が低下します。

光ファイバー ケーブル内の減衰と分散

受信機に到達する変調光に、正しく復調するのに十分な強度があれば、光データリンクは正しく機能します。 Attenuation は、伝送中の光信号の強度の低下です。ケーブル、ケーブル スプライス、コネクターなどのパッシブ メディア コンポーネントは、減衰を引き起こします。光ファイバーは他のメディアよりも減衰が著しく低下しますが、それでもマルチモードおよびシングルモード両方の伝送で減衰が発生します。効率的な光データ リンクを実現するには、減衰を克服するのに十分な光を伝送する必要があります。

Dispersion は、時間の経過に伴う信号の拡散です。次の 2 種類の分散が、光データ リンクを介した信号伝送に影響を与える可能性があります。

  • 色分散は、光線の速度の違いによって引き起こされる時間の経過に伴う信号の拡散です。

  • モード分散は、ファイバーの伝搬モードが異なることで生じる、時間の経過に伴う信号の拡散です。

マルチモード伝送の場合、通常、モード分散によって最大ビット レートとリンク長が制限されます。色分散や減衰は要因ではありません。

シングルモード伝送の場合、モード分散は要因となりません。ただし、ビット レートが高くなり、距離が長くなると、色分散によって最大リンク長が制限されます。

効率的な光データ リンクを実現するには、受信機が仕様通りに動作する上で最低限必要とする強度を超えた光が必要です。さらに、総分散は、Telcordia Technologies ドキュメント GR-253-CORE(Section 4.3)および ITU(International Telecommunications Union)ドキュメント G.957 がそのタイプのリンクに関して指定している制限内に収まっている必要があります。

色分散が許容限度に達した場合、その影響はパワー バジェット内のパワー ペナルティーと見なすことができます。光パワー バジェットでは、コンポーネント減衰、パワー ペナルティー(分散によるペナルティーを含む)、予期しないパワー損失に対する安全マージンの合計を考慮する必要があります。

EXシリーズ デバイスの光ファイバー ケーブル電力予算の計算

光ファイバー接続が正しく動作するのに十分な電力を確保するために、光ファイバーケーブルのレイアウトと距離を計画する際には、リンクの電力バジェットを計算します。この計画は、光ファイバー接続が正しく動作するために十分な電力を確保するのに役立ちます。パワーバジェットは、リンクが送信できる最大電力量です。電力バジェットを計算するときは、ワーストケース分析を使用して許容誤差を提供します。実際のシステムのすべての部分がワーストケースのレベルで動作するわけではない場合でも、ワーストケース分析を使用します。

リンクの光ファイバー ケーブル電力予算(PB)のワーストケースの見積もりを計算するには、次の手順に従います。

  1. リンクの最小送信電力(PT)と最小受信感度(PR)の値を決定します。次の例では、(PT) と (PR ) の両方を 1 ミリワット (dBm) に対するデシベルで測定します。

    PT = – 15 dBm

    PR = – 28 dBm

    手記:

    送信機と受信機の仕様を参照して、送信機の最小電力と最小受信機感度を確認してください。

  2. (P T)から(PR)を引いて、電力予算(PB)を計算します。

    – 15 dBm –(-28 dBm)= 13 dBm

EXシリーズ デバイスの光ファイバー ケーブルのパワー マージンを計算する

電力マージンを計算する前に、電力バジェットを計算します( EXシリーズ デバイスの光ファイバー ケーブル電力バジェットの計算を参照)。

光ファイバーケーブルのレイアウトと距離を計画する際には、リンクの電力マージンを計算して、光ファイバー接続がシステム損失を克服するのに十分な信号電力を持ち、なおかつ必要な性能レベルに対する受信機の最小入力要件を満たしていることを確認します。電力マージン(PM)は、パワー バジェット(PB)から減衰またはリンク損失(LL)を差し引いた後の利用可能な電力量です。

検出力余裕を計算するときは、実際のシステムのすべての部分がワーストケースの水準で動作するわけではない場合でも、ワーストケース分析を使用して誤差の許容範囲を提供します。電力マージン(PM)が0より大きい場合は、電力バジェットが受信機を動作させるのに十分であり、受信機の最大入力電力を超えていないことを示します。これは、リンクが機能することを意味します。ゼロまたは負のA(PM)は、受信機を動作させるための電力が不足していることを示します。レシーバーの最大入力電力を確認するには、レシーバーの仕様を参照してください。

リンクの電力マージン(PM)のワーストケースの推定値を計算するには、次のようにします。

  1. 該当するリンク損失係数の推定値を加算して、リンク損失(LL)の最大値を決定します。たとえば、 表 1 に示すさまざまな要因のサンプル値を使用します(ここでは、リンクの長さは 2 km でマルチモード、(PB)は 13 dBm です)。
    表1:リンク損失を引き起こす要因の推定値

    リンク損失係数

    推定リンク損失値

    サンプル(LL)計算値

    高次モード損失 (HOL)

    • マルチモード:0.5 dBm

    • 単一モード - なし

    • 0.5 dBm

    • 0 dBm

    モード分散と色分散

    • マルチモード—帯域幅と距離の積が 500 MHz/km 未満の場合はなし

    • 単一モード - なし

    • 0 dBm

    • 0 dBm

    コネクタ

    0.5 dBm

    この例では、5 つのコネクタを想定しています。5つのコネクタの損失:

    (5) * (0.5 dBm) = 2.5 dBm

    スプライス

    0.5 dBm

    この例では、2つのスプライスを想定しています。2 つのスプライスの損失:

    (2) * (0.5 dBm) = 1 dBm

    ファイバーの減衰

    • マルチモード:1 dBm/km

    • シングルモード:0.5 dBm/km

    この例では、リンクの長さが 2 km であると想定しています。2 km のファイバー減衰:

    • (2 km)* (1.0 dBm/km) = 2 dBm

    • (2 km)* (0.5 dBm/km) = 1 dBm

    クロック・リカバリ・モジュール(CRM)

    1 dBm

    1 dBm

    手記:

    機器やその他の要因によって実際に発生する信号損失量については、その機器のベンダーのマニュアルを参照してください。

  2. (PB)から(LL)を引いて(PM)を計算します。

    PB – LL = PM

    (13 dBm) – (0.5 dBm [HOL]) – ((5) * (0.5 dBm)) – ((2) * (0.5 dBm)) – ((2 km) * (1.0 dBm/km)) – (1 dB [CRM]) = PM

    13 dBm – 0.5 dBm – 2.5 dBm – 1 dBm – 2 dBm – 1 dBm = PM

    PM = 6 dBm

    計算された電力マージンが 0 より大きい場合は、リンクに送信に十分な電力があることを示しています。また、電力マージン値は、レシーバーの最大入力電力を超えません。受信機の最大入力電力については、受信機の仕様を参照してください。
