EX4000スイッチの冷却システムと気流

EX4000-8P、EX4000-12T、EX4000-12P、EX4000-12MPスイッチには、ファンレス対流冷却機能が搭載されています。EX4000-24P と EX4000-24MP には、それぞれ 2 つの固定ファンが内蔵されています。EX4000-48P と EX4000-48MP には、それぞれ 3 つの固定ファンが組み込まれています。EX4000-24TとEX4000-48Tには、それぞれ1つの固定内蔵ファンがあります。ファンのエアーフロー方向はフロントツーバックです。

EX4000スイッチ(フロントツーバックのエアフロー)

フロントツーバックのエアフローを備えたEX4000スイッチモデルでは、フロントパネルの通気口から空気が入り、シャーシを冷却します。その後、熱風はリアパネルの通気口から排出されます。

手記：

スイッチの前面は、ポートが配置されている側です。背面はファンが配置されている場所です。

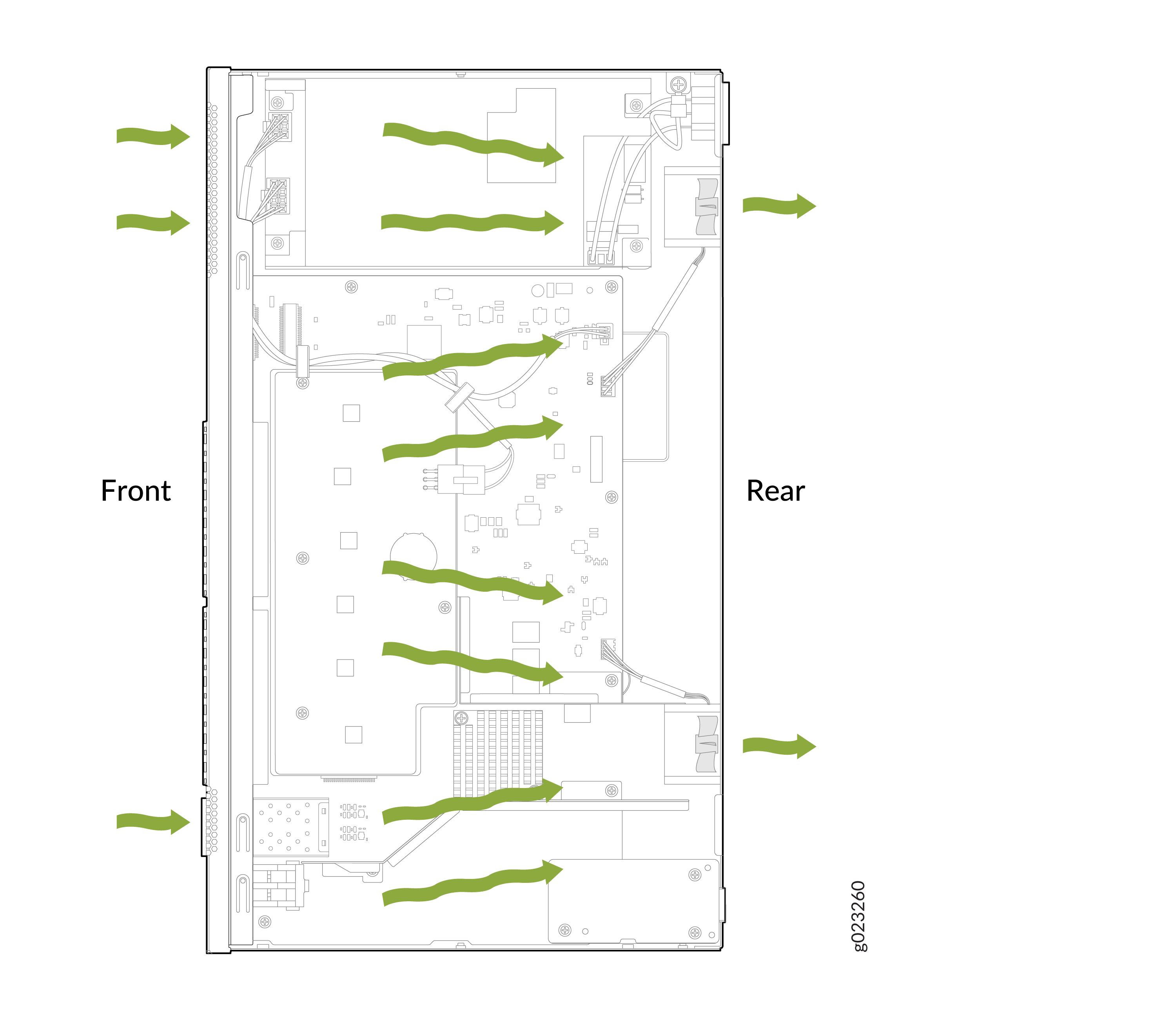

図 1:EX4000-24P スイッチ シャーシ Airflow pattern inside a computer chassis with green arrows indicating air movement from front to rear for cooling.を通るフロントツーバックのエアフロー

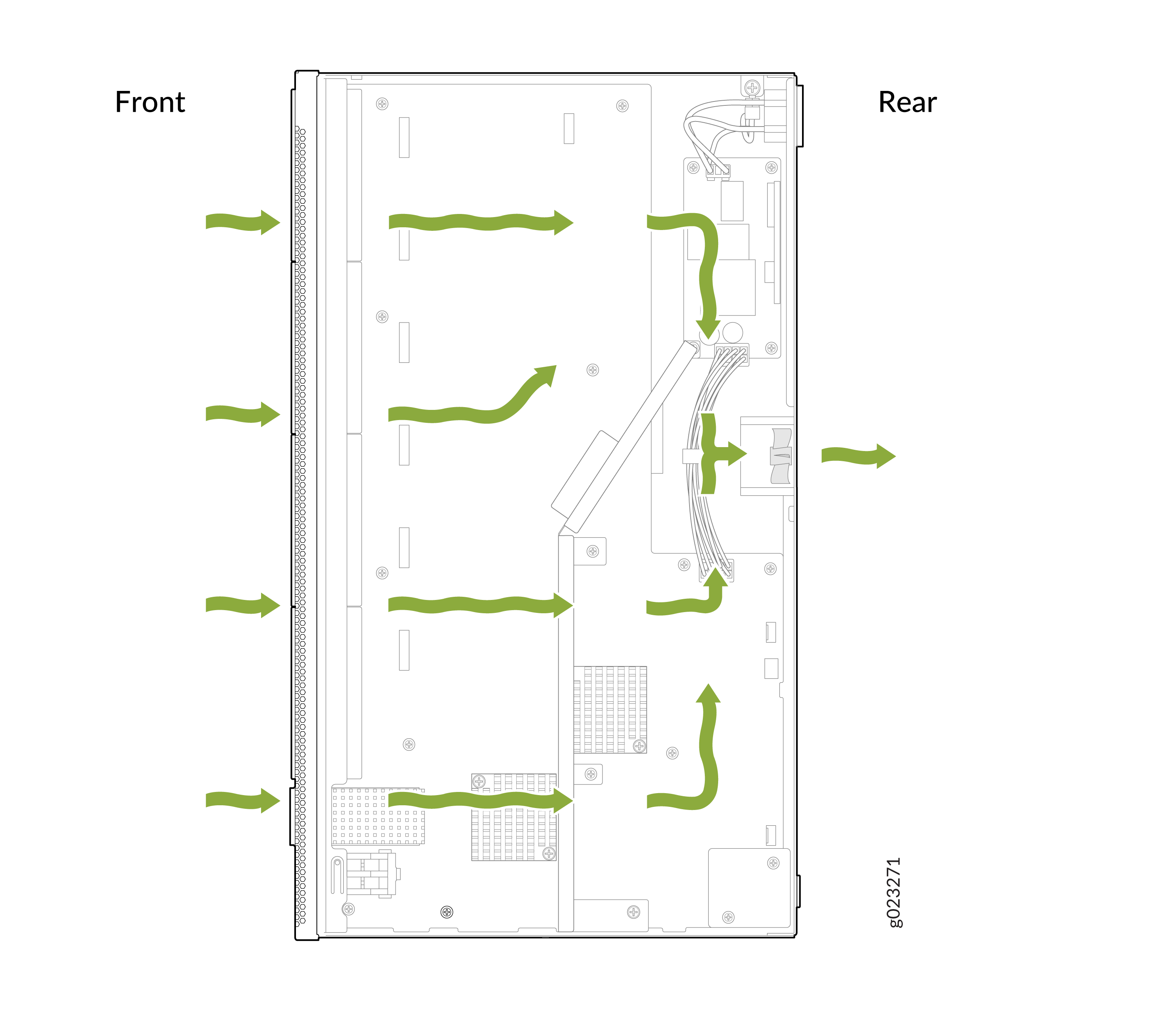

図 2:EX4000-24T スイッチ シャーシ Diagram of airflow in a computer case showing cool air entering from front and hot air exiting from rear for optimal cooling.を通るフロントツーバックのエアフロー

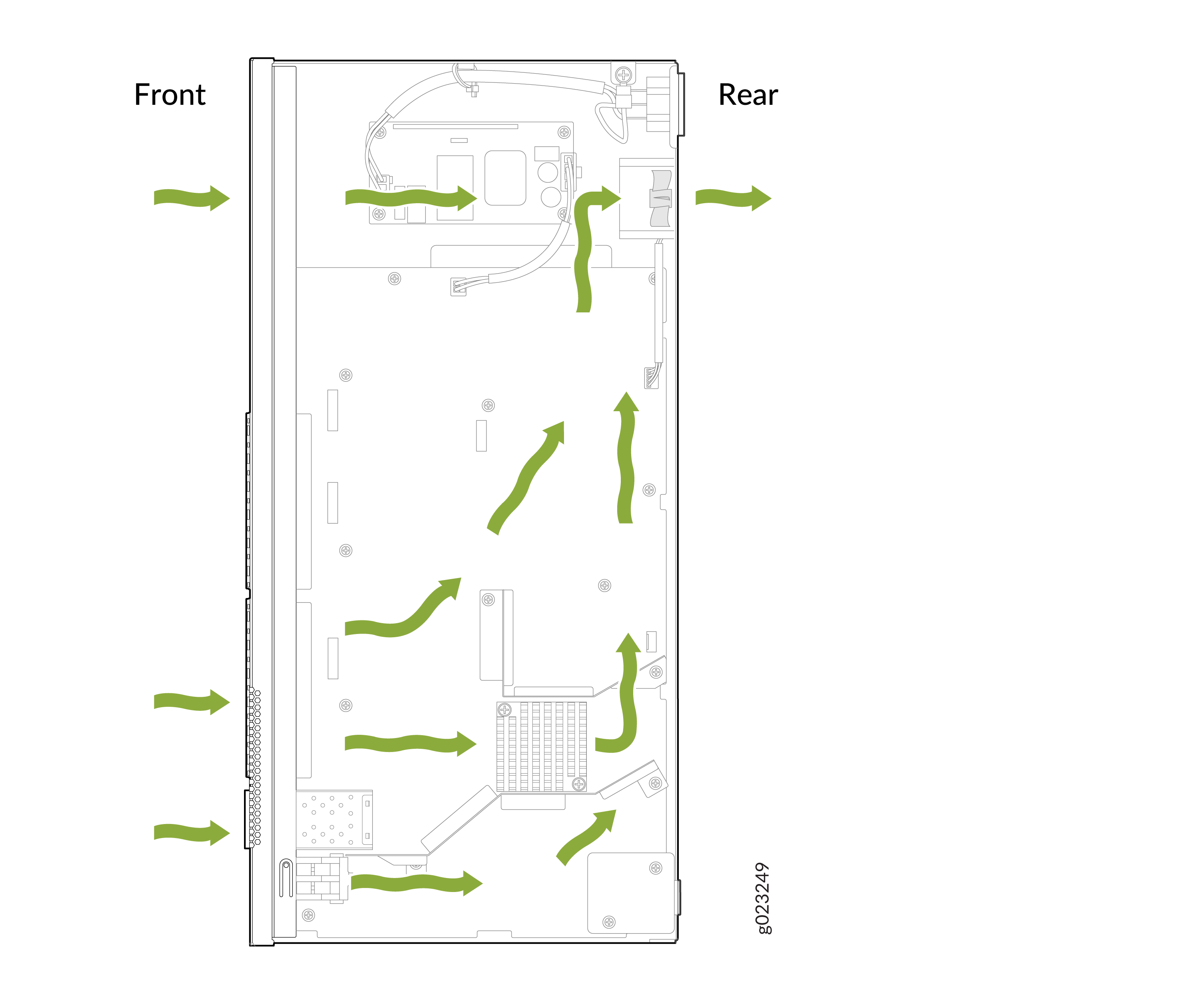

図 3:EX4000-24MP スイッチ シャーシ Airflow pattern inside a computer chassis with green arrows indicating air movement from front to rear for cooling.を通るフロントツーバックのエアフロー

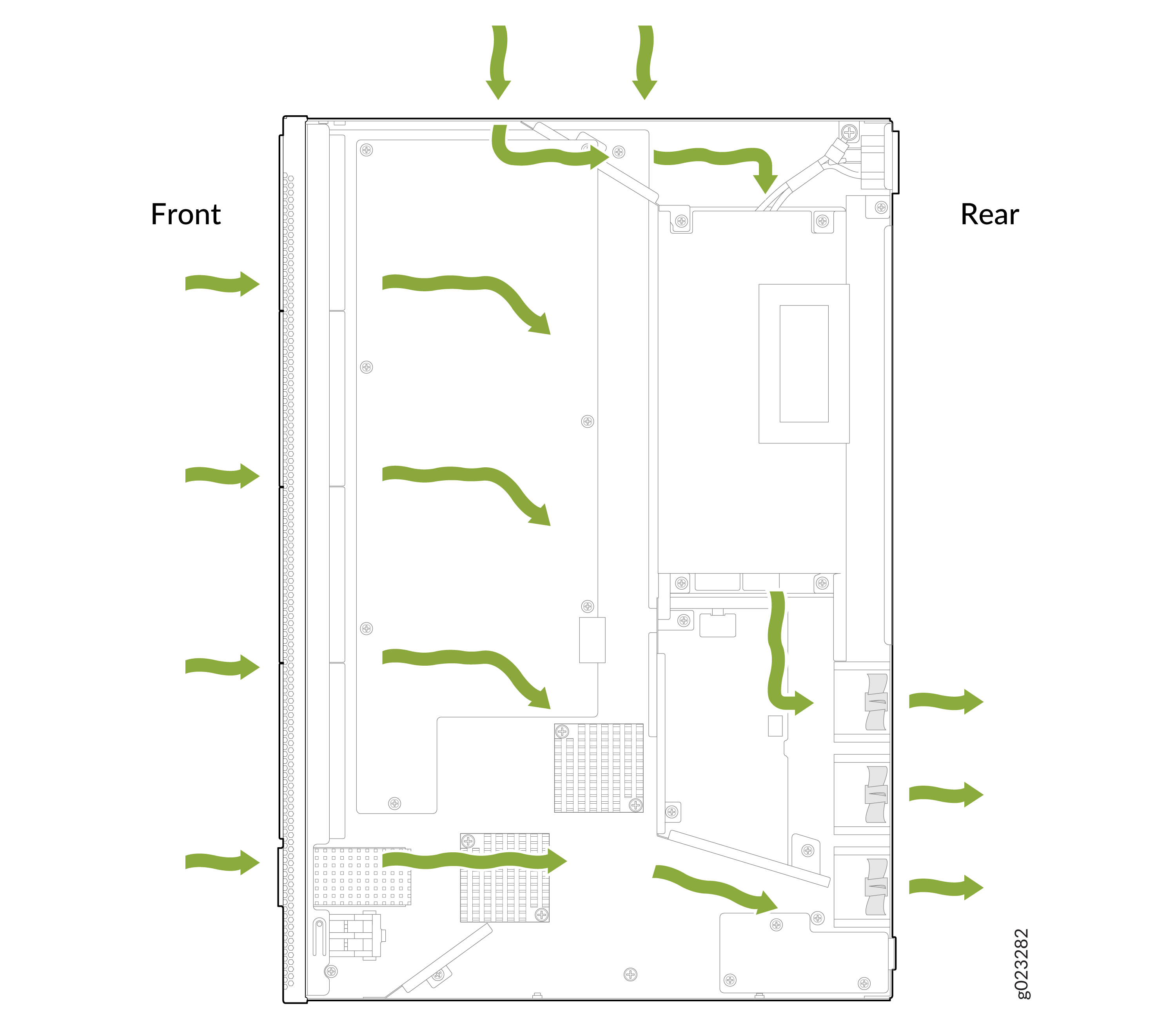

図 4:EX4000-48P スイッチ シャーシ Diagram of airflow in a computer server with green arrows showing air entering from the front and exiting at the rear for cooling.を通るフロントツーバックのエアフロー
図 5:EX4000-48T スイッチ シャーシ Airflow pattern in a computer chassis with green arrows showing air entering from the front and exiting at the rear.を通るフロントツーバックのエアフロー
図 6:EX4000-48MP スイッチ シャーシ Airflow diagram showing green arrows moving from front to rear of a computer chassis for cooling internal components.を通るフロントツーバックのエアフロー

スイッチの配置方法

ファンの気流の出方向がホットアイルに向けられるように、前面から背面への気流になるようにスイッチを配置します。

図 7:スイッチシャーシDeployment of Switches with Front-to-Back Airflow Through the Switch Chassisを前面から背面へのエアフローを備えたスイッチの導入
