CTP2000モジュールへのSFPの取り付け

このセクションでは、これらのデバイスをサポートするインターフェイスモジュールにSFP(スモールフォームファクタープラガブルトランシーバ)を取り付ける方法について説明します。現在のリリースでは、CTP-FX2000GE-UPG は SFP をサポートしています。

インターフェイスを無効にしたり、デバイスからモジュールを削除したりすることなく、SFP を交換できます。

SFPをインストールするには、次の手順に従います。

静電気防止リストストラップまたはその他のデバイスを使用して静電気を放電し、静電気防止用接地ジャックに接続します。
SFPで次の項目を確認します(図1)。
- ベースの接続回路
- 前面のケーブルコネクタ

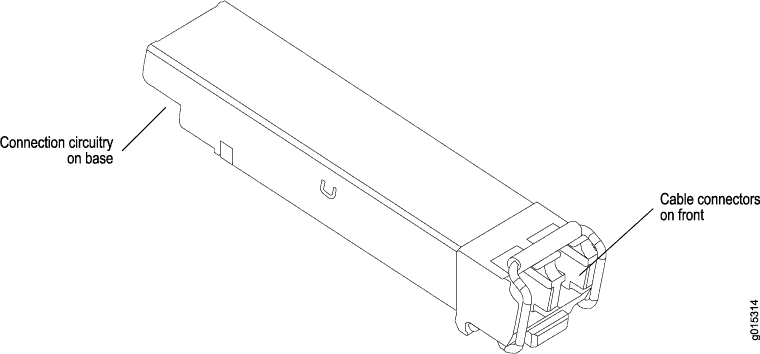

図1: 代表的なSFP

注意：

SFP を取り付ける前に、必ず正しい位置に保管してください。
SFP を持って、次のようにします。
- 接続回路はモジュールのフェースプレートに隣接しています。
- ケーブルコネクタは、SFPを取り付けると表示されます。
SFP が所定の位置にカチッと収まるまで、SFP をモジュール内にできるだけ奥までスライドさせます。

SFP がモジュールにスムーズに挿入されない場合は、SFP の向きが正しいことを確認します。
SFP を軽く引いて、正しく挿入されていることを確認します。

スロットを引いたときに SFP がスロットから出てきた場合は、ステップ 4 を繰り返します。
新しいケーブルを SFP に接続します。
