CTP2000シリーズコンパクトフラッシュカードの取り付けまたは取り外し
新しいPP833プロセッサを搭載したCTP2000シリーズデバイスでは、コンパクトフラッシュカードがプロセッサ自体(取り付けられたPMCカードの下にある場合があります)に取り付けられているため、PMCカードが取り外されるまでコンパクトフラッシュカードの挿入または取り外しができません。PP310 および PP332 プロセッサを搭載した CTP2000 シリーズ デバイスでは、コンパクトフラッシュ カードがプロセッサ背面移行モジュール (RTM) に取り付けられています。一部の CTP デバイスでは、コンパクトフラッシュ カードがすでに取り付けられている場合があります。

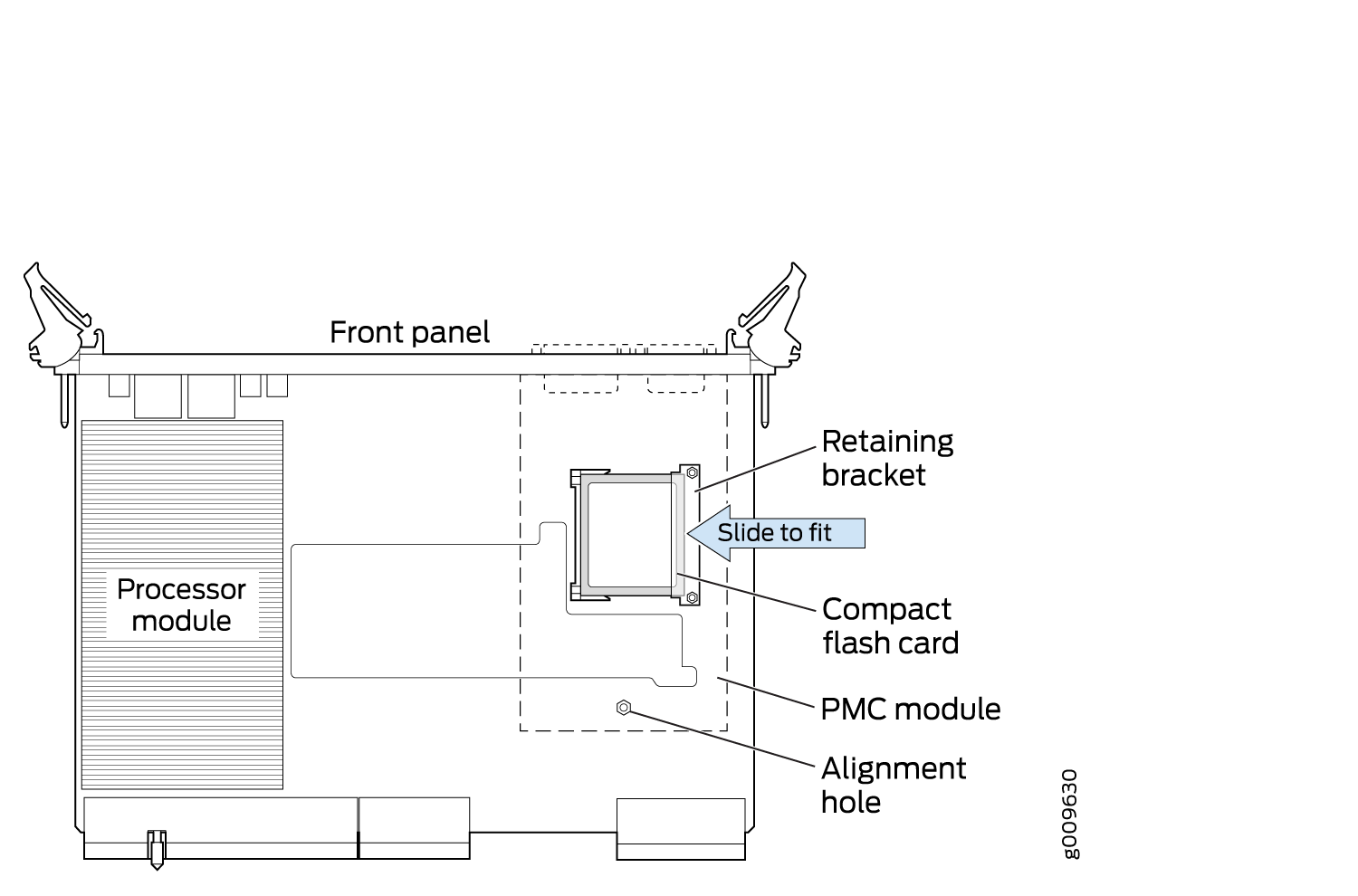

新しいPP833プロセッサを搭載したCTP2000シリーズのコンパクトフラッシュカードを取り外したり取り付けたりするには( 図1を参照)。
- ユニットの電源を切ります。
- PP833 PMC カードが取り付けられている場合は、保持ネジを緩め、ラッチボタンを押した状態でエクストラクタを外側に押して取り外します。
- その後、コンパクトフラッシュ カードをフラッシュ ソケットに取り外したり取り付けたりできます。
- PP833 PMC カードを使用している場合は、PP833 PMC カードをシャーシに取り付け直し、固定ネジを固定します。
へのコンパクトフラッシュのインストール
PP310およびPP332プロセッサを搭載したCTP2000シリーズのコンパクトフラッシュカードを取り外したり取り付けたりするには( 図2を参照)。
ユニットの電源を切ります。
ラッチボタンを押したまま、固定ネジを外し、エクストラクタを外側に押して、プロセッサ RTM を取り外します。
コンパクトフラッシュカードの固定ネジとナットを取り外します。その後、コンパクトフラッシュカードをフラッシュソケットに取り外したり取り付けたりします( 図2を参照)。
コンパクトフラッシュ カードの固定ネジとナットを再度取り付けます。
プロセッサ RTM をシャーシに取り付け直し、固定ネジを固定します。
のコンパクトフラッシュ
新しい PPF84 プロセッサーの CTP2000 シリーズの SSD カードを取り外したり取り付けたりするには、以下のようにします。
デバイスをシャットダウンし、ラックから取り外します。
帯電防止袋または帯電防止マットを平らで安定した面に置きます。
ESD接地ストラップの一方の端を手首に直接巻き付けて固定し、もう一方の端を接続します。
デバイスを作業台やテーブルなどのしっかりした面に置きます。
シャーシの上部カバーのネジを外します。SSDはプロセッサの上側にあります。
SATA SSDを固定している1本のネジを外し、ドライブをプラグから引き出します。
SATA SSDを静電袋または静電気防止マットの上に置きます。
シャーシの上部カバーを後ろに戻し、ネジを締めます。
