トランシーバの交換

デバイスのメンテナンスには、トランシーバの取り外しと取り付けが含まれます。

ジュニパーネットワークス®デバイス用のトランシーバは、ホットリムーブおよびホットインサート可能なFRU(フィールド交換可能ユニット)です。デバイスの電源を切ったり、デバイスの機能を中断したりすることなく、トランシーバーの取り外しや交換が可能です。

注:

トランシーバーを取り外した後、またはメディアタイプの設定を変更した場合は、インターフェイスに操作コマンドが表示されるまで6 秒待ちます。

デバイスのトランシーバーを交換する前に、レーザーを安全に取り扱うために必要な予防措置を講じていることを確認してください( レーザーとLEDの安全性に関するガイドラインと警告を参照してください)。

お使いのジュニパーネットワークスデバイスでは、ジュニパーネットワークスから購入した光トランシーバーと光コネクターのみを使用することをお勧めします。

注意:

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACは、認定されていない、またはジュニパーネットワークスが提供していないサードパーティの光モジュールおよびケーブルについてはサポートしていません。サードパーティ製の光モジュールまたはケーブルを使用しているジュニパーデバイスの実行で問題が発生した場合、JTACが確認した問題がサードパーティ製の光モジュールまたはケーブルの使用に関連していないと判断した場合、ホスト関連の問題の診断をJTACがサポートする場合があります。JTACのエンジニアから、サードパーティ製の光モジュールまたはケーブルをチェックし、必要に応じて同等のジュニパー認定コンポーネントと交換するよう依頼するかもしれません。

コヒーレントZRやZR+など、消費電力の高いサードパーティ製光モジュールを使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

トランシーバを取り外す

このトピックでは、QSFP+ トランシーバを取り外す方法について説明します。手順は、QSFP28 トランシーバと CFP トランシーバを除くすべてのタイプのトランシーバで同じです。

レーザーとLEDの安全性に関するガイドラインと警告を確認する

以下の部品とツールが用意されていることを確認します。

帯電防止袋または帯電防止マット
トランシーバーと光ファイバーケーブルコネクタを覆うゴム製安全キャップ
ポートを覆うダストカバーまたは交換用トランシーバ

トランシーバを取り外すには:

帯電防止袋または帯電防止マットを平らで安定した面に置きます。
手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスのESDポイントに接続します。
正しく再接続できるように、トランシーバーに接続されているケーブルにラベルを付けます。

レーザーに関する警告:
光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーとトランシーバーに接続された光ファイバーケーブルはレーザー光を放射し、目に損傷を与える可能性があります。

レーザーに関する警告:
ケーブルの挿入時や取り外し時を除き、光ファイバートランシーバーを覆っていないままにしないでください。ゴム製の安全キャップがポートを清潔に保ち、レーザー光への偶発的な曝露から目を保護します。
トランシーバーに接続されているケーブルを取り外します(光ファイバーケーブルの取り外しを参照してください)。光ファイバーケーブルを取り外した直後に、トランシーバーと各光ファイバーケーブルコネクターの端をゴム製の安全キャップで覆います。
ケーブル管理システムがある場合は、ケーブル管理システム内にケーブルを配置して、ケーブルが外れたり、ストレスポイントが発生したりしないようにします。ケーブルが床にぶら下がっているときに自重を支えないように固定します。ケーブル管理システムで、余分なケーブルをきれいに巻き上げたループに、邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。

注意:

光ファイバーケーブルをコネクタからぶら下げないでください。ケーブルの固定ループがぶら下がって、ケーブルの固定点にストレスがかかるようにしないでください。

注意:

光ファイバーケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークはケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
(CFP、QSFP28以外のトランシーバ用)
1. 指でトランシーバーのイジェクターレバーを引いて開き、トランシーバーのロックを解除します。

  QSFP-DDおよびSFP-DDトランシーバーにはエジェクターレバーがなく、代わりにトランシーバーのロック解除と取り外しに使用できるプルタブがあることに注意してください。

  注意:

  トランシーバを取り外す前に、カチッという音がするまでイジェクターレバーを完全に開いてください。この注意事項により、トランシーバの損傷を防ぐことができます。
2. トランシーバーエジェクターレバーをつかみ、トランシーバーを約 0.5 インチゆっくりとスライドさせます。(1.3 cm)ポートからまっすぐ出します。

  注意:

  ESDによるトランシーバの損傷を防ぐため、トランシーバの端にあるコネクタピンには触れないでください。

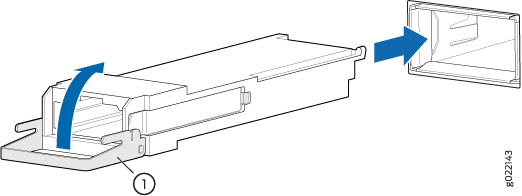

  図1:QSFP+トランシーバの取り外し
CFP トランシーバを取り外すには:
1. 指を使ってトランシーバのネジを緩めます。
2. トランシーバのネジをつかみ、トランシーバを約0.5 インチゆっくりとスライドさせます。(1.3 cm)ポートからまっすぐ出します。

  注意:

  ESDによるトランシーバの損傷を防ぐため、トランシーバの端にあるコネクタピンには触れないでください。
指でトランシーバの本体をつかみ、ポートからまっすぐ引き出します。
トランシーバーを帯電防止袋に入れるか、平らで安定した面に置いた帯電防止マットの上に置きます。
空のポートにダストカバーをかぶせるか、交換用トランシーバを取り付けます。

トランシーバの取り付け

このプロセスでは、QSFP+ トランシーバの取り付け方法について説明します。手順は、QSFP28 トランシーバと CFP トランシーバを除くすべてのタイプのトランシーバで同じです。

注意:

レーザーとLEDの安全性に関するガイドラインと警告を確認します。

トランシーバーを覆うためのゴム製の安全キャップがあることを確認してください。

トランシーバを取り付けるには:

手首用ESDストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスのESDポイントに接続します。
トランシーバーをバッグから取り出します。

注意:

ESD(静電放電)によるトランシーバの損傷を防ぐため、トランシーバの端にあるコネクタピンには触れないでください。
トランシーバがゴム製の安全キャップで覆われているかどうかを確認します。そうでない場合は、トランシーバをゴム製の安全キャップで覆います。

レーザーに関する警告:
ケーブルの挿入時や取り外し時を除き、光ファイバートランシーバーを覆っていないままにしないでください。ゴム製の安全キャップがポートを清潔に保ち、レーザー光への偶発的な曝露から目を保護します。
トランシーバを取り付けるポートがダストカバーで覆われている場合は、ダストカバーを取り外して、後でポートを覆う必要が生じた場合に備えて保存してください。トランシーバーをホットスワップする場合は、ポートからトランシーバーを取り外してから10 秒以上待ってから、新しいトランシーバーを取り付けます。
両手を使って、トランシーバを空のポートに慎重に置きます。コネクターはシャーシを向く必要があります。

注意:

トランシーバーをポートにスライドさせる前に、トランシーバーの位置が正しく合っていることを確認してください。位置がずれているとピンが曲がり、トランシーバが使用できなくなる場合があります。
トランシーバーが完全に収まるまで、トランシーバーをゆっくりとスライドさせて押し込みます。CFP トランシーバを取り付ける場合は、指を使ってトランシーバの非脱落型ネジを締めます。

注:
SFP-DDトランシーバを取り付けるときは、小さなカチッという音がするまで強く押します。

図2:トランシーバの取り付け
トランシーバとケーブルの端からゴム製の安全キャップを取り外し、ケーブルをトランシーバに挿入します(光ファイバーケーブルの接続を参照)。

レーザーに関する警告:
光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーとトランシーバーに接続された光ファイバーケーブルはレーザー光を放射し、目に損傷を与える可能性があります。
ケーブル管理システムがある場合は、ケーブルが外れたりストレスポイントが発生したりしないように、ケーブル管理システム内にケーブルを配置します。ケーブルが床に向かってぶら下がっているときに自重を支えないように固定します。ケーブル管理システムで、余分なケーブルをきれいに巻き上げたループに、邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。

注意:

光ファイバーケーブルをコネクタからぶら下げないでください。ケーブルの固定ループがぶら下がって、ケーブルの固定点にストレスがかかるようにしないでください。

注意:

光ファイバーケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークはケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
未使用のポートをダストカバーで覆います。

QSFP28トランシーバを取り外す

レーザーとLEDの安全性に関するガイドラインと警告を確認します。

以下の部品とツールが用意されていることを確認します。

帯電防止袋または帯電防止マット
トランシーバーと光ファイバーケーブルコネクタを覆うゴム製安全キャップ
ポートを覆うダストカバーまたは交換用トランシーバ

注:

トランシーバを挿入した後、またはメディアタイプの設定を変更した後、インターフェイスに操作コマンドが表示されるまで6 秒待ちます。

QSFP28 トランシーバを取り外すには:

QSFP28トランシーバを受け入れるために、帯電防止袋または帯電防止マットを平らで安定した面に置きます。QSFP28トランシーバーとケーブル用のゴム製安全キャップを準備します。
手首用のESDストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をデバイスのESDポイントに接続します。
後で正しいQSFP28トランシーバーに再接続できるように、QSFP28トランシーバーに接続されたケーブルにラベルを付けます。
トランシーバからケーブルを外します(光ファイバーケーブルの取り外しを参照してください)。すぐにトランシーバーとケーブルの端をゴム製の安全キャップで覆います。

レーザーに関する警告:
ケーブルの挿入時や取り外し時を除き、光ファイバートランシーバーを覆っていないままにしないでください。ゴム製の安全キャップがポートを清潔に保ち、レーザー光への偶発的な曝露から目を保護します。
ケーブル管理システムがある場合は、ケーブル管理システム内にケーブルを配置して、ケーブルが外れたり、ストレスポイントが発生したりしないようにします。ケーブルが床にぶら下がっているときに自重を支えないように固定します。ケーブル管理システムで、余分なケーブルをきれいに巻き上げたループに、邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。

注意:

光ファイバーケーブルをコネクタからぶら下げないでください。ケーブルの固定ループがぶら下がって、ケーブルの固定点にストレスがかかるようにしないでください。

注意:

光ファイバーケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークはケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
イジェクタータブをまっすぐ後ろに引きます。トランシーバのロックピンが自動的にトランシーバを解除します。

図3:QSFP28トランシーバの取り外し
指でトランシーバの本体をつかみ、ポートからまっすぐ引き出します。
トランシーバーを帯電防止マットまたは帯電防止袋に入れます。
空のポートにダストカバーをかぶせるか、交換用トランシーバを取り付けます。

QSFP28トランシーバの取り付け

注意:

レーザーとLEDの安全性に関するガイドラインと警告を確認する

トランシーバーを覆うためのゴム製の安全キャップがあることを確認してください。

注:

トランシーバを挿入した後、またはメディアタイプの設定を変更した後、インターフェイスに操作コマンドが表示されるまで6 秒待ちます。

QSFP28トランシーバをインストールするには:

手首用のESDストラップの一端を手首に直接巻き付け、ストラップのもう一方の端をデバイスのESDポイントに接続します。
ゴム製の安全キャップがQSFP28トランシーバを覆っていることを確認します。
QSFP28コネクターがポートを向くように、トランシーバーをデバイスのポートの前に配置します。
ロックピンが所定の位置にロックされるまで、トランシーバーをポートにスライドさせます。抵抗がある場合は、トランシーバーを取り外し、コネクターが反対方向を向くように反転します。

図4:QSFP28トランシーバの取り付け
トランシーバとケーブルの端からゴム製の安全キャップを取り外し、ケーブルをトランシーバに挿入します(光ファイバーケーブルの接続を参照)。

レーザーに関する警告:
光ファイバートランシーバーや光ファイバーケーブルの端を直接見ないでください。光ファイバートランシーバーとトランシーバーに接続された光ファイバーケーブルはレーザー光を放射し、目に損傷を与える可能性があります。

注意:

ケーブルの挿入時または取り外し時を除き、光ファイバートランシーバーを覆うことなく放置しないでください。安全キャップはポートを清潔に保ち、レーザー光への偶発的な曝露から目を保護します。
ケーブル管理システムがある場合は、ケーブルが外れたりストレスポイントが発生したりしないように、ケーブル管理システム内にケーブルを配置します。ケーブルが床にぶら下がっているときに自重を支えないように固定します。ケーブル管理システムで、余分なケーブルをきれいに巻き上げたループに、邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。

注意:

光ファイバーケーブルをコネクタからぶら下げないでください。ケーブルの固定ループがぶら下がって、ケーブルの固定点にストレスがかかるようにしないでください。

注意:

光ファイバーケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークはケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
