ブレークアウトケーブルの交換

ブレークアウトケーブルには、1 つのトランシーバが一方の端にあらかじめ取り付けられ、2 つ以上のトランシーバがもう一方の端にあらかじめ取り付けられています。ケーブルを使用して、ポートをチャネル化し、インターフェイスの数を増やすことができます。例えば、EX4400スイッチの背面パネルにあるQSFP28ポートをチャネル化するには、ブレークアウトケーブルを接続し、これらのポートがネットワークポートとして設定されている場合にCLI設定を使用します( ポート設定を参照)。

ブレークアウトケーブルの取り外し

デバイスからブレークアウトケーブルを外す前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

次の部品と工具が揃っていることを確認します。

ケーブルが接続されているすべてのポートからケーブルを外す場合は、ケーブルを保管するための帯電防止袋または帯電防止マット
デバイスのポートを覆うためのゴム製安全キャップ、または交換用ケーブル
ケーブルの端にあるトランシーバーを覆うゴム製安全キャップ
ESD(静電放電)接地ストラップ(付属していません)

ブレークアウトケーブルを外すには、次の手順に従います。

次のコマンドを発行して、ケーブルが接続されているポートを無効にします。
接続されているすべてのデバイスからケーブルを外す場合は、帯電防止袋または帯電防止マットを平らで安定した面に置きます。
手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
正しく再接続できるように、ケーブルにラベルを付けます。

注意：

ケーブルを接続または取り外す場合を除き、ケーブルの端にあるトランシーバを覆わないままにしないでください。ゴム製の安全キャップは、トランシーバーを清潔に保ち、保護します。

注意：

最小曲げ半径を超えてケーブルを曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。

注意：

ケーブルをコネクタからぶら下げないでください。固定されたケーブルのループがぶら下がって、固定ポイントでケーブルにストレスがかかるようにしないでください。

ケーブルに接続されているトランシーバのタブを指で引いて外します。

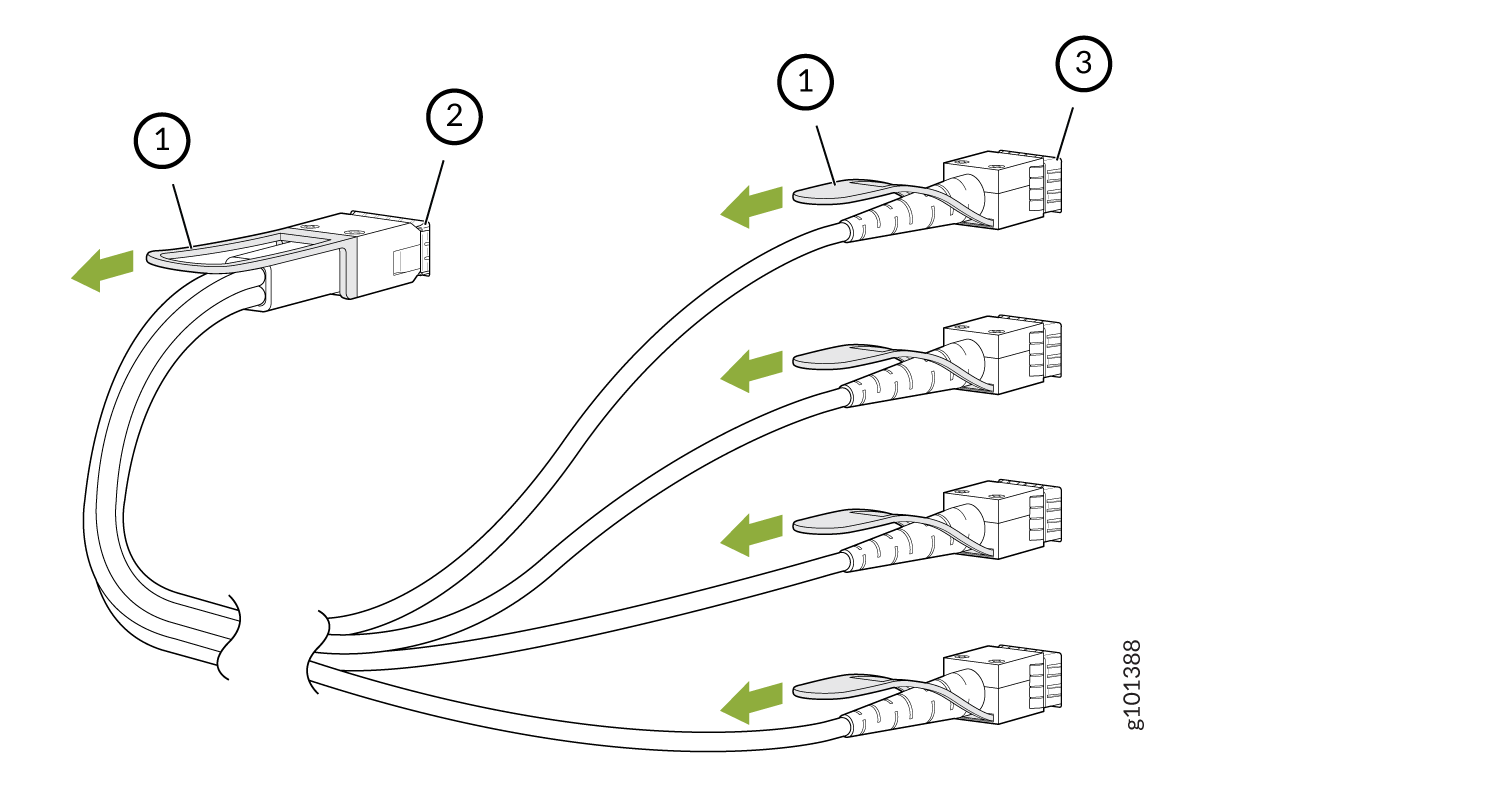

図 1:ブレークアウトケーブル Diagram of a network cable splitter showing a single cable splitting into two, with arrows indicating data flow.

の取り外し

コールアウト	アイテム
1	トランシーバを引っ張るためのタブ
2	デバイスのチャネル化されたポート
3	もう一方の端のポート

トランシーバをつかみ、約 0.5 インチ静かにスライドさせます。(1.3 cm)ポートから出してまっすぐ。

注意：

トランシーバへの ESD による損傷を防ぐため、トランシーバの端にあるコネクタピンには触れないでください。
指を使ってトランシーバの本体をつかみ、ポートからまっすぐ引き出します。
トランシーバをゴム製安全キャップで覆います。
ケーブルが床にぶら下がっているときに自重を支えないように固定します。ケーブル管理システムがある場合は、ケーブル管理システムにケーブルを配置して、ケーブルが外れたり、ストレスポイントが発生したりしないようにします。余分なケーブルは、ケーブル管理システムのきちんとコイル状のループに邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。
接続されているすべてのデバイスからケーブルを外す場合、ケーブルは帯電防止袋に入れるか、安定した平らな面に敷いた静電気防止マットの上に置きます。

他のタイプのブレークアウトケーブルを取り外す手順は、このトピックで説明する手順と同じです。

ブレークアウトケーブルの接続

ジュニパーネットワークスのデバイスには、ジュニパーネットワークスから購入した光トランシーバと光コネクタのみを使用することをお勧めします。

注意：

ジュニパーネットワークス技術支援センター(JTAC)は、ジュニパーが提供する光モジュールとケーブルを完全にサポートします。ただし、JTACでは、ジュニパーネットワークスが認定または供給していないサードパーティ製の光モジュールおよびケーブルについてはサポートを提供しません。サードパーティー製の光モジュールまたはケーブルを使用しているジュニパー製デバイスの動作で問題が発生した場合、JTACがホスト関連の問題の診断をお手伝いする場合があります。JTACでは、その問題がサードパーティー製の光モジュールまたはケーブルの使用に関連していないとJTACが判断します。JTACエンジニアは、サードパーティー製の光モジュールまたはケーブルを確認し、必要に応じて同等のジュニパー認定コンポーネントと交換するよう要求するでしょう。

消費電力の高いサードパーティ製の光モジュール(コヒーレントZRやZR+など)を使用すると、ホスト機器に熱損傷を与えたり、寿命を縮めたりする可能性があります。サードパーティの光モジュールまたはケーブルの使用によるホスト機器の損傷は、ユーザーの責任です。ジュニパーネットワークスは、そのような使用により生じたいかなる損害についても責任を負いません。

ブレークアウトケーブルをデバイスに接続する前に、レーザーの安全な取り扱いに必要な予防措置を講じていることを確認してください( レーザーおよび LED の安全性に関するガイドラインと警告を参照)。

注意：

トランシーバへの ESD による損傷を防ぐため、トランシーバの端にあるコネクタピンには触れないでください。

ESD(静電放電)接地ストラップ(付属していません)があることを確認します。

手記：

ケーブルを接続した後、またはメディアタイプの設定を変更した後、インターフェイスに動作コマンドが表示されるまで6 秒間待ちます。

ブレークアウトケーブルを接続するには、次の手順に従います。

手首の ESD ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
ケーブルをバッグから取り出します。

注意：

ケーブルを接続または取り外す場合を除き、ケーブルの端にあるトランシーバを覆わないままにしないでください。ゴム製の安全キャップは、トランシーバーを清潔に保ち、保護します。
ケーブルに接続されているトランシーバがゴム製安全キャップで覆われている場合は、キャップを取り外します。キャップを保存します。
デバイスのポートがゴム製安全キャップで覆われている場合は、キャップを取り外します。キャップを保存します。ケーブルをホットスワップする場合は、ポートからケーブルを取り外した後、10 秒以上待ってから新しいケーブルを取り付けてください。

注意：

トランシーバをポートに差し込む前に、トランシーバの位置が正しく揃っていることを確認してください。位置がずれていると、ピンが曲がり、ケーブルが使用できなくなる可能性があります。

両手を使って、トランシーバを空のポートに慎重に挿入します。コネクタはシャーシに面している必要があります。トランシーバが完全に装着されるまで、トランシーバを静かに押し込みます。

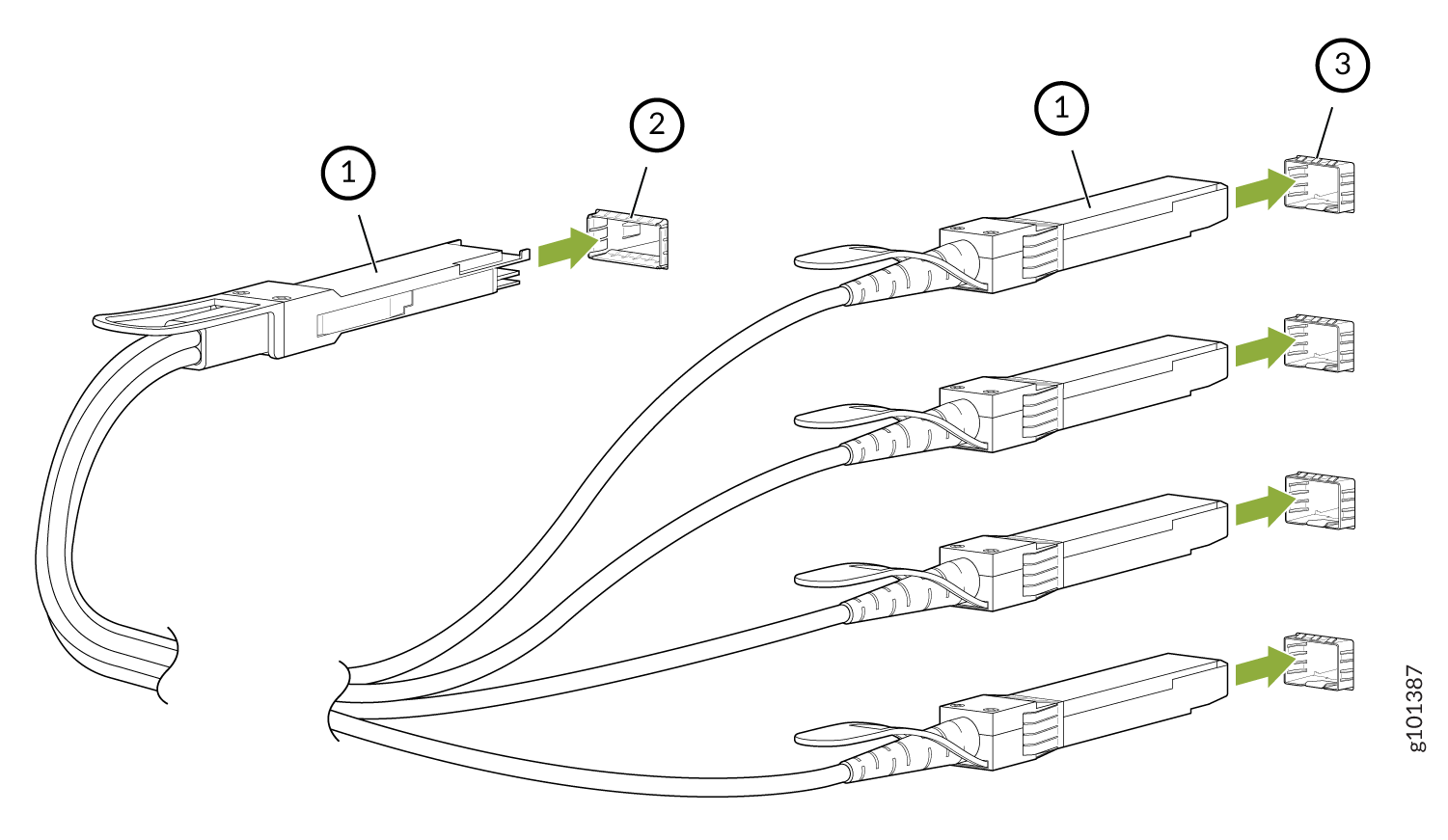

図2:ブレイクアウトケーブルの接続 Diagram of cable assembly with connectors showing attachment process. Labeled parts: main connector, protective cap, and end connectors. Arrows indicate cap attachment direction.

Diagram of cable assembly with connectors showing attachment process. Labeled parts: main connector, protective cap, and end connectors. Arrows indicate cap attachment direction.

コールアウト	アイテム
1	トランシーバを引っ張るためのタブ
2	デバイスのチャネル化されたポート
3	もう一方の端のポート

ケーブルを接続する必要があるすべてのポートについて、手順5を繰り返します。
ケーブルが床にぶら下がっているときに自重を支えないように固定します。ケーブル管理システムがある場合は、ケーブルが外れたり、ストレスポイントが発生したりしないように、ケーブル管理システムにケーブルを配置します。余分なケーブルは、ケーブル管理システムのきちんとコイル状のループに邪魔にならないように配置します。ループに留め具を配置すると、その形状を維持するのに役立ちます。

注意：

最小曲げ半径を超えてケーブルを曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。

ケーブルをコネクタからぶら下げないでください。固定されたケーブルのループがぶら下がって、固定ポイントでケーブルにストレスがかかるようにしないでください。

他のタイプのブレークアウトケーブルを接続する手順は、このトピックで説明する手順と同じです。
