APBR-Uユニバーサル取り付けブラケット

APBR-Uは、ほとんどのAPに同梱されているユニバーサル取り付けブラケットです。APBR-Uを他の屋内取り付けブラケットと組み合わせて使用することで、APをさまざまな方法で取り付けることができます。

APをジャンクションボックスに取り付ける際には、番号の付いた穴を使用してネジを挿入する必要があります。使用する番号の付いた穴は、使用する取り付けオプションによって異なります。

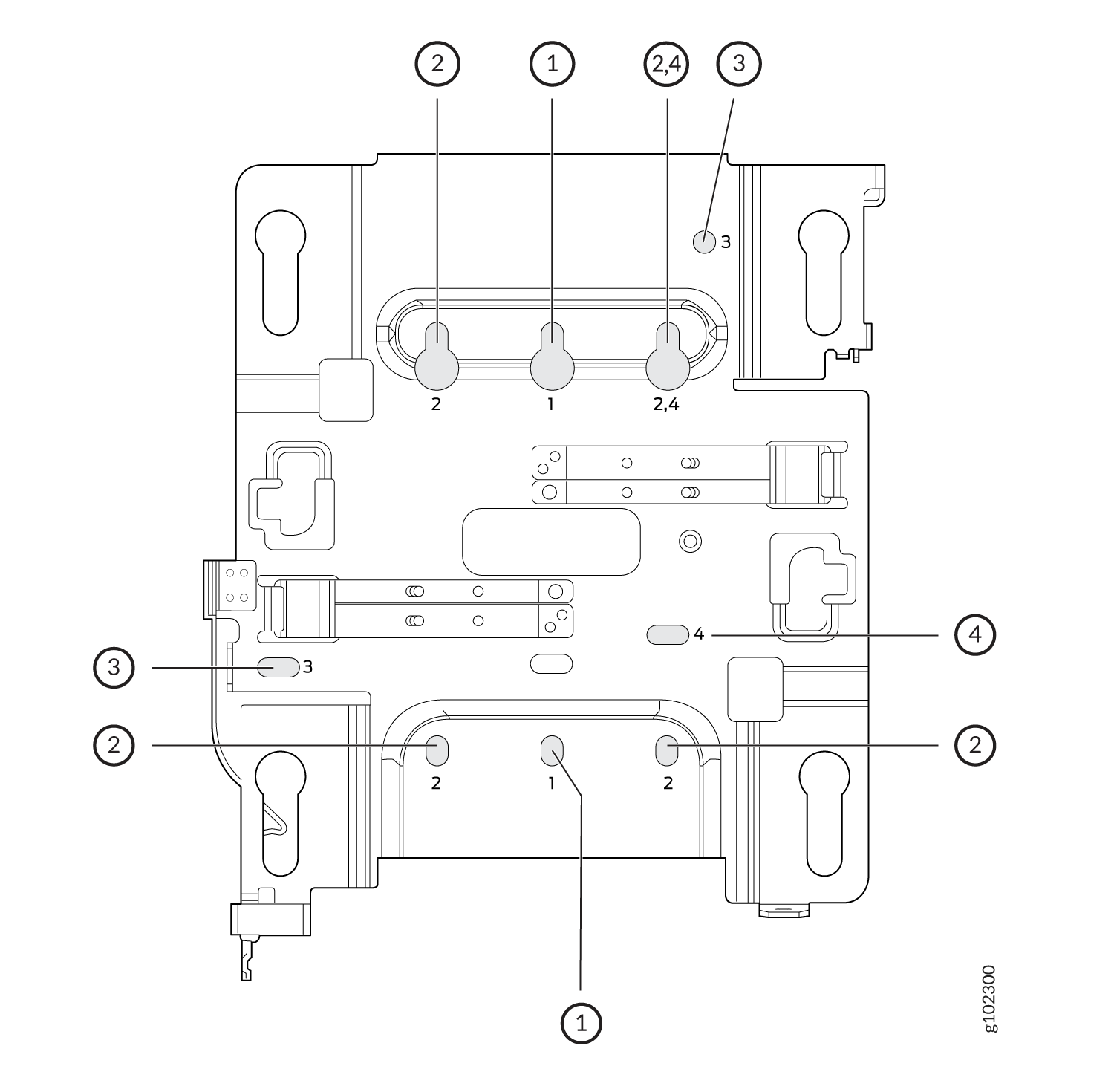

図1:ジュニパーアクセスポイントUniversal Mounting Bracket (APBR-U) for Juniper Access Points用ユニバーサル取り付けブラケット(APBR-U)

APを壁に取り付ける場合は、以下の仕様のネジを使用してください。

  • ネジ頭の直径: 1/4 インチ(6.3 mm)

  • 長さ:少なくとも2 インチ(50.8 mm)

以下の表は、特定の取り付けオプションに使用する必要があるブラケット穴を示しています。

穴番号 取り付けオプション
1

  • USシングルギャングジャンクションボックス

  • 3.5インチ丸型ジャンクションボックス

  • 4インチ丸型ジャンクションボックス
2

  • USダブルギャングジャンクションボックス

  • 壁

  • 天井
3

  • US 4 インチスクエアジャンクションボックス
4

  • EUジャンクションボックス

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.
