ACX7509ルーティングとコントロールボードメンテナンス

ACX7509ルーターの保守には、ルーティングおよびコントロールボードの取り外しと取り付けが含まれます。

ACX7509ルーターは、構成に応じて、1つまたは2つのRCB(ルーティングおよびコントロールボード)がシャーシに事前に取り付けられた状態で出荷されます。RCB は、シャーシ前面の上部にある 2 つのスロットに取り付けることができます。

単一のRCBが事前にインストールされたルーターの電源をオンにすると、RCBがプライマリRCBとしてオンラインになります。プライマリRCBは、転送エンジンボード(FEB)とフレキシブルPICコンセントレータ(FPC)の電源をオンにします。2 番目の RCB をインストールすると、電源がオンになり、ルーチン エンジンがバックアップ モードでオンラインになります。

2つのRCBがインストールされた状態で初めてルーターの電源をオンにすると、スロット0にインストールされたRCBがプライマリRCBとしてオンラインになり、FEBとFPCの電源がオンになります。スロット1にインストールされたRCBは、デフォルトでバックアップRCBとしてオンラインになります。CLI を使用して、この設定を変更できます。

RCB を削除または取り付けるには、次のセクションをお読みください。

ACX7509ルーターからルーティングとコントロールボードを取り外す

冗長構成では、ACX7509ルーターのルーティングとコントロールボード(RCB)は、ホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)です。基本構成では、障害のある RCB を削除する前に 2 つ目の RCB をインストールして、ルーターがシャットダウンするのを防ぐ必要があります。RCB を交換する前に、ベース システムをオフラインにすることをお勧めします。

RCB を取り外す前に、ESD(静電放電)接地ストラップがあることを確認してください。

注意：

基本構成では、RCB を削除するとシステムがシャットダウンします。冗長構成では、RCB を削除するとシステムが再起動し、新しいプライマリ RCB の選出プロセスが開始されます。

RCB を削除するには、次の手順を実行します。

  1. RCBをオフラインにします。
  2. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  3. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。

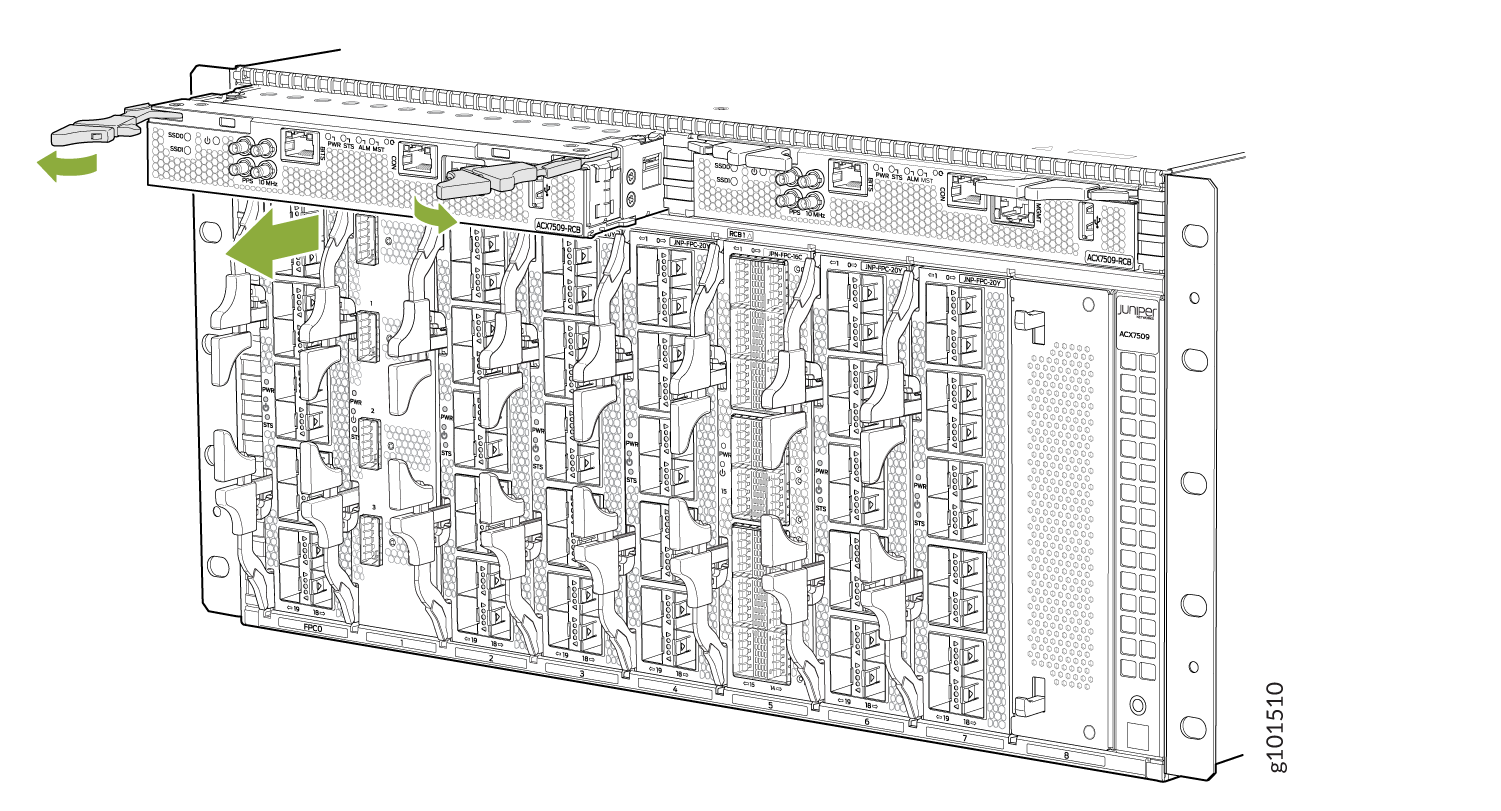

  4. 両方のイジェクタ ハンドルをつかんで広げ、RCB をシャーシから約半分引き出します( 図 1 を参照)。
    図 1:ACX7509 ルーター Juniper Networks ACX7509 router chassis front view showing modular components like line cards, fan trays, and control boards with green arrows indicating component removal or insertion.から RCB を取り外す
  5. 片手でイジェクタ ハンドルをつかみ、もう片方の手を RCB の下に置いて支え、シャーシから完全に引き出します。
  6. RCB を帯電防止マットの上に置きます。
  7. RCB をすぐに交換しない場合は、空のスロットにカバーを取り付けます。

ACX7509ルーターにルーティングとコントロールボードをインストールする

冗長構成では、ACX7509ルーターのルーティングとコントロールボード(RCB)は、ホットリムーブ可能でホットインサート可能な現場交換可能ユニット(FRU)です。基本構成では、障害のある RCB を削除する前に 2 つ目の RCB をインストールして、ルーターがシャットダウンするのを防ぐ必要があります。

RCB を取り付ける前に、ESD(静電放電)接地ストラップがあることを確認してください。

RCBをインストールするには:

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントの 1 つと接続します。
  2. RCB ブランク(JNP5K-RCB-BLNK)が取り付けられている場合は、ブランクのハンドルを押してスロットからブランクを慎重に引き出すか(図 2 を参照)、冗長構成では障害のある RCB を取り外します(ACX7509 ルーターからのルーティングとコントロールボードの取り外しを参照)。

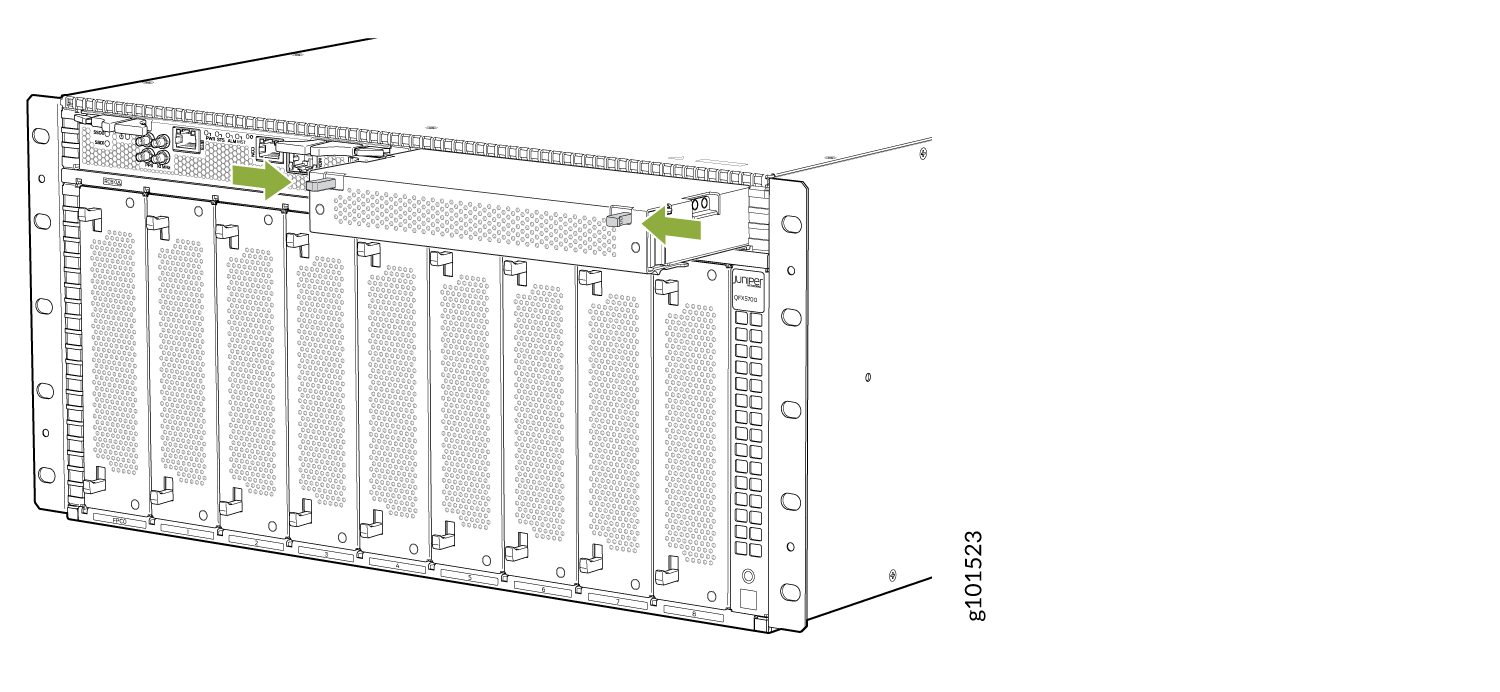

    図 2:RCB ブランク Removing the RCB Blankの取り外し
  3. 新しいRCBを帯電防止袋から取り出し、損傷がないか調べてから、シャーシに取り付けます。
  4. コネクタにぶつからないように注意しながら、RCB の側面を持ち上げます。
  5. RCB の側面をシャーシ内のガイドに慎重に合わせます。
  6. RCBをシャーシにスライドさせ、正しく位置合わせされていることを慎重に確認します。

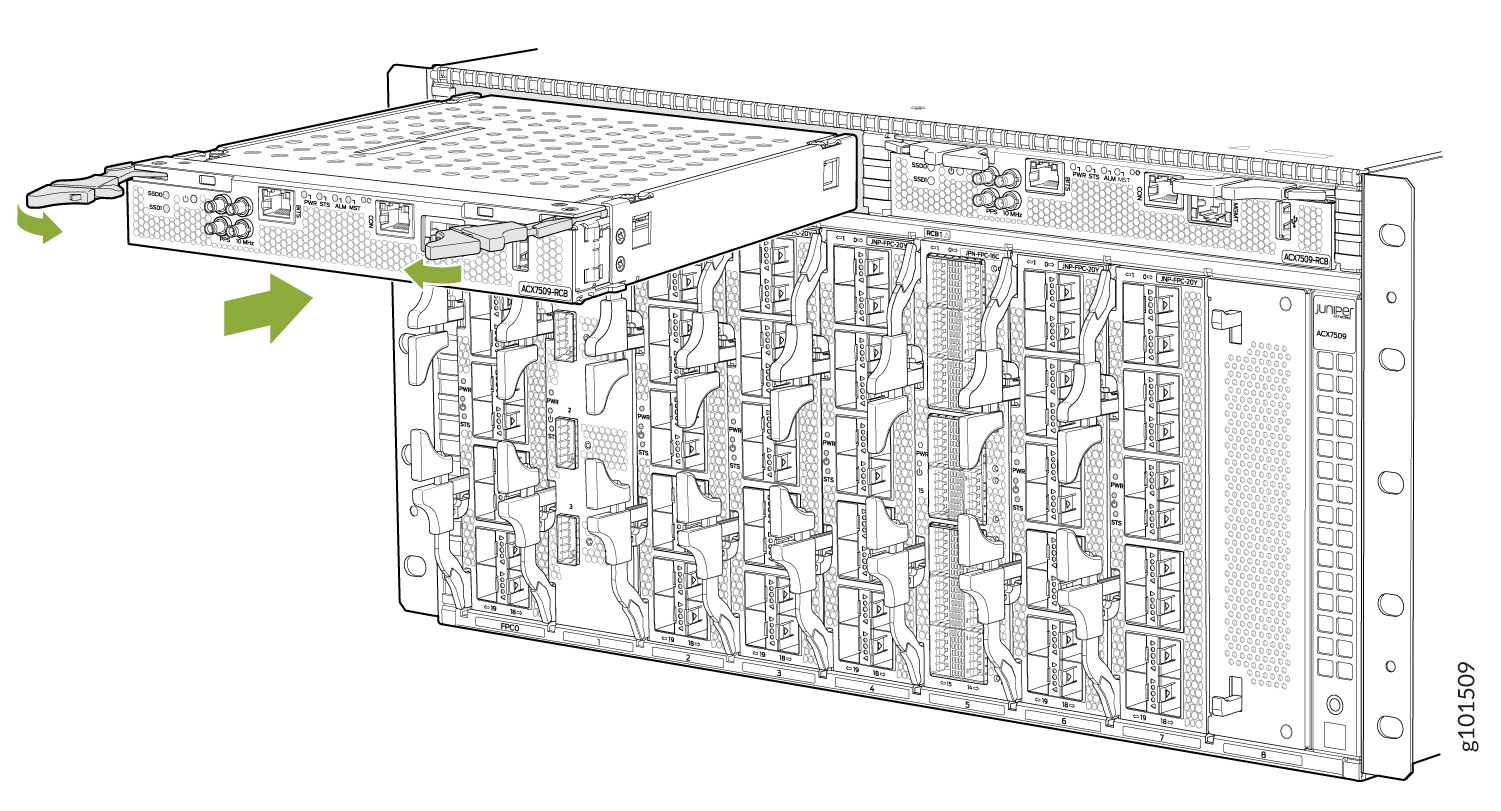

  7. 2 つのイジェクタ ハンドルをつかみ、RCB を固定するまで内側に折りたたみます( 図 3 を参照)。
    図 3: RCB Juniper Networks ACX7509 router chassis showing Routing Engine module removal or insertion with green arrows indicating direction.のインストール

    RCB は、完全に装着されると電源オン シーケンスを開始します。

  8. CLI コマンド request chassis cb (offline | online) slot slot-number を使用して、RCB をオンラインにします。

    例えば：

  9. RCB が正常に機能していることを確認するには、前面プレートの PWR LED と STS LED を確認します。RCBが設置された直後に、両方のLEDが点灯します。PWR LED が赤く点滅している場合は、使用可能な電力が不足している可能性があります。

    RCB がオンラインであることを確認する別の方法は、次の CLI コマンドを使用することです。
