ACX7509ファントレイのメンテナンス

概要 ACX7509ルーターの保守には、ファントレイの取り外しと取り付けが含まれます。

ACX7509ルーターは、2つの独立したフィールド交換可能なファントレイをシャーシ背面に取り付けています。

ACX7509シャーシには、2つの独立したフィールド交換可能なファントレイがあります。各ファントレイは、ホットリムーブ可能かつホットインサート可能な FRU(フィールド交換可能ユニット)です。つまり、ルーターの実行中にファントレイを取り外して交換できます。ルーターの電源を切ったり、ルーティング機能を停止したりすることなく、ファントレイを取り外し、交換します。

ACX7509ルーターからファントレイを取り外す

ファントレイを取り外す前に、

ESD による損傷を防止する方法を理解していることを確認してください。
ACX7509 ルーターからファントレイを取り外すために、次のパーツとツールが用意されていることを確認します。
- ESD(静電放電)接地ストラップ
- 交換用ファントレイ
- プラス(+)ねじ回し、番号 1 または 2(オプション)、キャプティブねじ用

注意：

交換用ファントレイが用意されていない限り、ファントレイを取り外さないでください。

注意：

JNP5700-FAN ファントレイは、ルーターの動作中に取り外し、交換できます。ただし、ファントレイの過熱を防止するには、ファントレイを取り外してから 3 分以内に交換する必要があります。ACX7509-FEB転送エンジンボード(FEB)にアクセスするためにJNP5700-FANを取り外す場合、メンテナンス期間中に必要な作業を実行するか、3分以内にファントレイを復元することをお勧めします。

ACX7509 ファントレイ(JNP5700-FAN)を取り外す場合:

ESD 接地ストラップの片方の端を手首に丸めて締め、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。
プラスねじ回しで 4 個のキャプティブねじを緩めたり、ねじをつまみと人差し指で抜き取ったりします。
両方のハンドルをつかみ、ファントレイをシャーシから完全に引き出します。図 1 を参照してください。

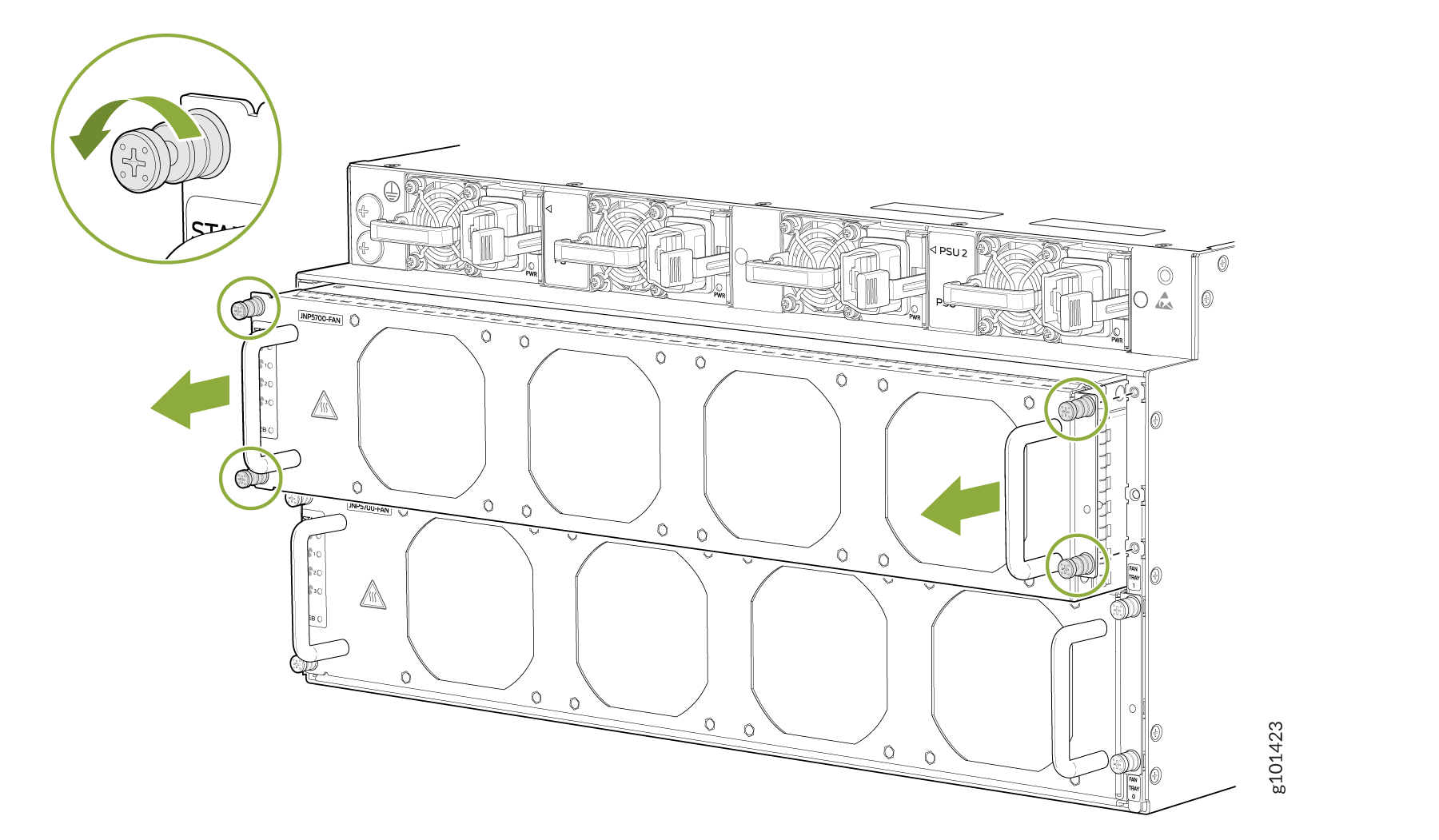

図 1:JNP5700-FAN ファントレイの取り外し
安定した平らな面の上で、ファントレイとハンドルを帯電防止袋の中または静電防止マットの上に置きます。

注意：

ファントレイを 3 分以内に交換して、シャーシの過熱を防止します。

ACX7509ルーターにファントレイを取り付ける

ファントレイの取り付けを開始する前に、以下を行います。

ESD による損傷を防止する方法を理解していることを確認してください。
ACX7509 ルーターにファントレイを取り付けるために、次のパーツとツールが用意されていることを確認します。
- ESD(静電放電)接地ストラップ
- プラス(+)ねじ回し、番号 1 または 2(オプション)、キャプティブねじ用
- 交換用ファントレイ

注意：

ルーターの動作中に、JNP5700-FAN ファントレイを取り外し、交換できます。ただし、シャーシの過熱を防止するために、ファントレイを取り外してから 3 分以内にファントレイを交換する必要があります。JNP5700-FANを取り外してACX7509-FEB転送エンジンボード(FEB)にアクセスする場合、メンテナンス期間中に必要な作業を実行するか、取り外してから3分以内にファントレイを交換することをお勧めします。

ACX7509ファントレイを取り付ける方法:

ESD 接地ストラップの片方の端を手首に丸めて締め、ストラップのもう片方の端をシャーシ上の ESD ポイントの 1 つに接続します。
ファントレイの両方のハンドルをつかみ、ファントレイの底面をファントレイスロットの底に合わせます。
ファントレイの底面の端をスロットに置き、ファントレイを完全に収めるように、ファントレイを所定の位置に引き込みます。
寡内ねじを指で締めるまで締めます。図 2 を参照してください。

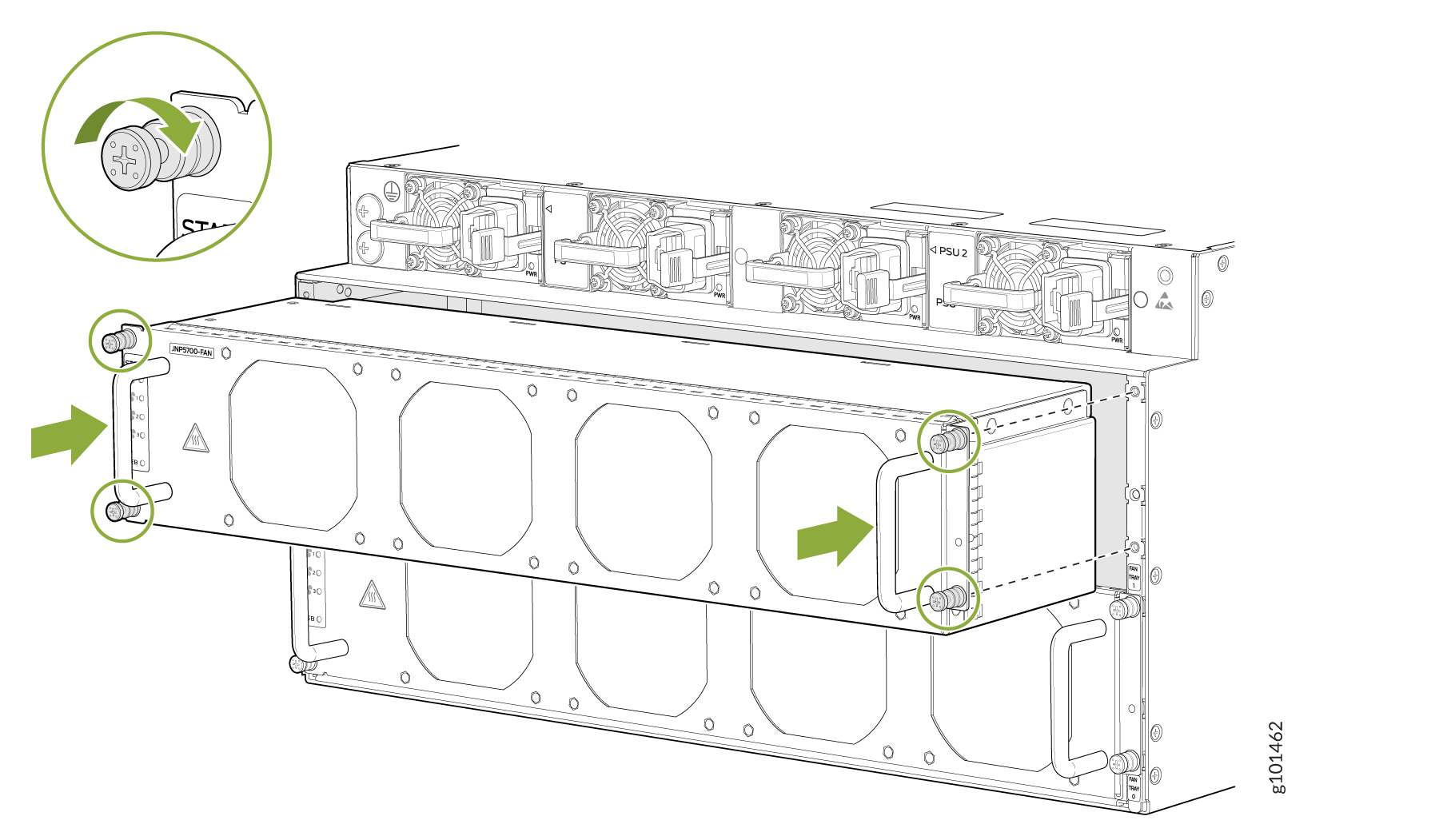

図 2:ACX7509 ルーターへのファントレイ JNP5700-FAN の取り付け Installing a Fan Tray JNP5700-FAN in the ACX7509 Router
