ACX7509ルーターに電源を接続する

正しい電源電流をACX7509ルーターに接続するには、機器の損傷やけがを防ぐための多くの手順と安全上の注意が必要です。

手記：

安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、ACX7509ルーターを電源に接続する前にアースに接続する必要があります。
注意：

同じシャーシ内にAC電源とDC電源を混在させないでください。

AC 電源を ACX7509 ルーターに接続する

ACX7509ルーターのAC電源モジュール(PSM)は、ホットリムーブおよびホットインサート可能なFRU(現場交換可能ユニット)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、PSMの取り外しや交換が可能です。

ルーターにAC電源を接続する前に、以下を行ってください。

  • ルーターのシャーシがアースに接続されていることを確認します。

    注意：

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。

    安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。シャーシに個別の接地線が必要な設置では、ルーターシャーシの保護接地端子を使用して接地に接続します。地理的な場所に適したAC電源コードを使用して、ルーターのPSMを接地されたAC電源コンセントに差し込むと、ルーターの接地が強化されます。

  • AC電源をルーターに接続できる、地理的な場所に適した電源コードがあることを確認してください。

  • 一般的な電気安全ガイドラインと警告、および電気事故後に取るべき行動をお読みください。

  • ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。

  • ESD接地ストラップがあることを確認します。

  • まだ取り付けられていない場合は、ルーターに電源装置を取り付けます。

手記：

各電源装置は、専用の電源コンセントに接続する必要があります。

AC電源をACX7509ルーターに接続するには、次の手順に従います。

  1. 手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 電源装置がシャーシに完全に挿入され、ラッチがしっかりしていることを確認します。
  3. ACX7509ルーターに同梱されているAC電源コードを見つけます。コードには、お住まいの地域に適したプラグが付いています。
  4. 電源コードのカプラーの端を、AC 電源フェースプレートの AC 電源コード差し込み口に挿入します( 図 1 を参照)。

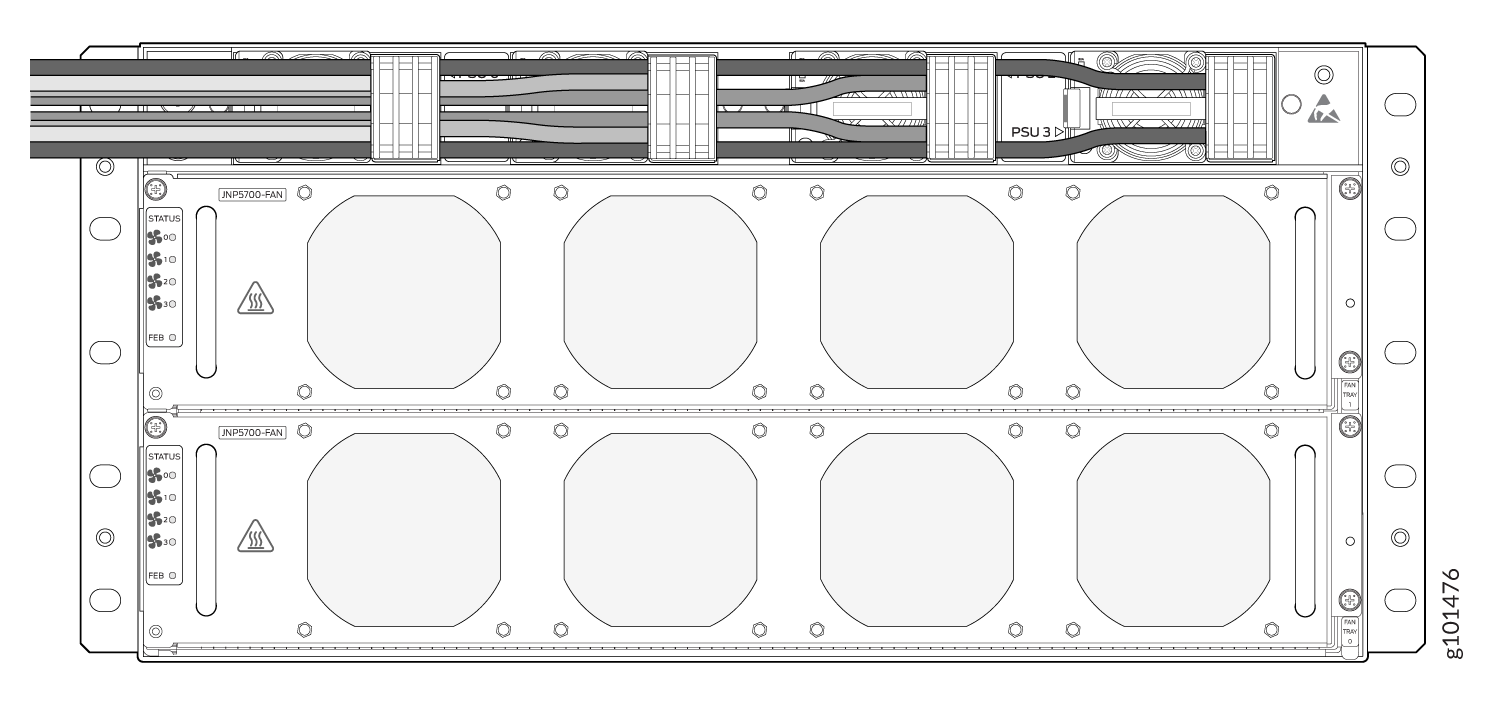

    図1:AC電源コードConnecting an AC Power Cordの接続
  5. AC 電源コンセントに電源スイッチがある場合は、スイッチをオフ(O)の位置に設定します。
  6. 手記：

    ACX7509ルーターは、PSM に電力が供給されるとすぐに電源がオンになります。ルーターに電源スイッチはありません。

     電源コードプラグをAC電源コンセントに挿入します。
  7. AC 電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  8. 各電源装置のステータス LED が緑色に点灯していることを確認します。

    ステータス LED がオレンジ色に点灯している場合は、電源装置から電力を取り外し、電源装置を交換します。交換用の電源装置の準備が整うまで、電源装置を取り外さないでください。

ACX7509ルーターにDC電源を接続する

ACX7509ルーターのDC電源モジュール(PSM)は、ホットリムーブ可能でホットインサート可能なFRU(現場交換可能ユニット)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、DC PSMを取り外して交換できます。

警告：

DC電源を使用するACX7509ルーターは、アクセスが制限された場所にのみ設置するためのものです。
手記：

DC 電源のバッテリー リターンは、絶縁型 DC リターン(DC-I)として接続する必要があります。

DC 電源を ACX7509 ルーターに接続する前に、以下を行ってください。

  • ACX7509 ルーターのシャーシがアースに接続されていることを確認します。

    注意：

    ルーターに電源を接続する前に、資格のある電気技師が、用意したアース ケーブルと電源ケーブルにケーブル ラグを取り付ける必要があります。ケーブルのラグが正しく取り付けられていないと、ルーターが損傷する可能性があります(ショートするなど)。 アースとACX7509ルーターの接続を参照してください。
    手記：

    安全性およびEMI(電磁干渉)要件を満たし、適切な動作を保証するには、シャーシを電源に接続する前に、シャーシをアースに接続する必要があります。シャーシへの個別の接地線が必要な設置では、ACX7509ルーターシャーシの保護接地端子を使用して接地に接続します(アースをACX7509ルーターに接続します)。

  • 一般的な電気安全ガイドラインと警告、および電気事故後に取るべきアクション、および次のDC電源に関する警告をお読みください。

  • ESD(静電放電)による損傷を防ぐために必要な予防措置を講じているか確認します( 静電放電による損傷の防止を参照)。

  • ESD接地ストラップがあることを確認します。

  • まだ取り付けられていない場合は、ルーターに DC 電源を取り付けます。

  • 次の部品と工具が揃っていることを確認します。

    • プラス(+)ドライバ、1/4 インチ、トルク範囲が 6 ポンドイン(0.68 Nm)から 7 ポンドインチ(0.79 Nm)(付属していません)

      注意：

      適切なトルク制御工具を使用して、DC 電源ケーブルコネクタの六角ナットを締める必要があります。六角ナットを締めすぎないでください。過度のトルクを加えると、端子台と配線トレイが損傷します。

    • DC電源をACX7509ルーターに接続するための、地理的な場所に適したケーブル。Panduit/LCDX4-14AH-L などの 4 AWG ゲージの DC 電源ケーブルを使用することをお勧めします。ケーブル ラグは電源装置に付属しています。

手記：

各電源ユニットは、専用の電源コンセントに接続する必要があります。

DC電源をACX7509ルーターに接続するには、次の手順に従います。

  1. ESD接地ストラップを手首に着け、そのストラップを承認された現場のESD接地点と接続します。
  2. 電源装置がシャーシに完全に挿入され、ラッチがしっかりしていることを確認します。
  3. DC入力電流セレクター(DIPスイッチ)が80Aまたは60Aに設定されていることを確認します。
  4. 電源装置の端子ブロックカバーにあるケーブル マネージャー ラッチを開きます。
  5. プラス ドライバを使用して、ケーブル マネージャ ラッチを電源装置の端子ブロック カバーに固定しているネジを緩めます。図 2 を参照してください。

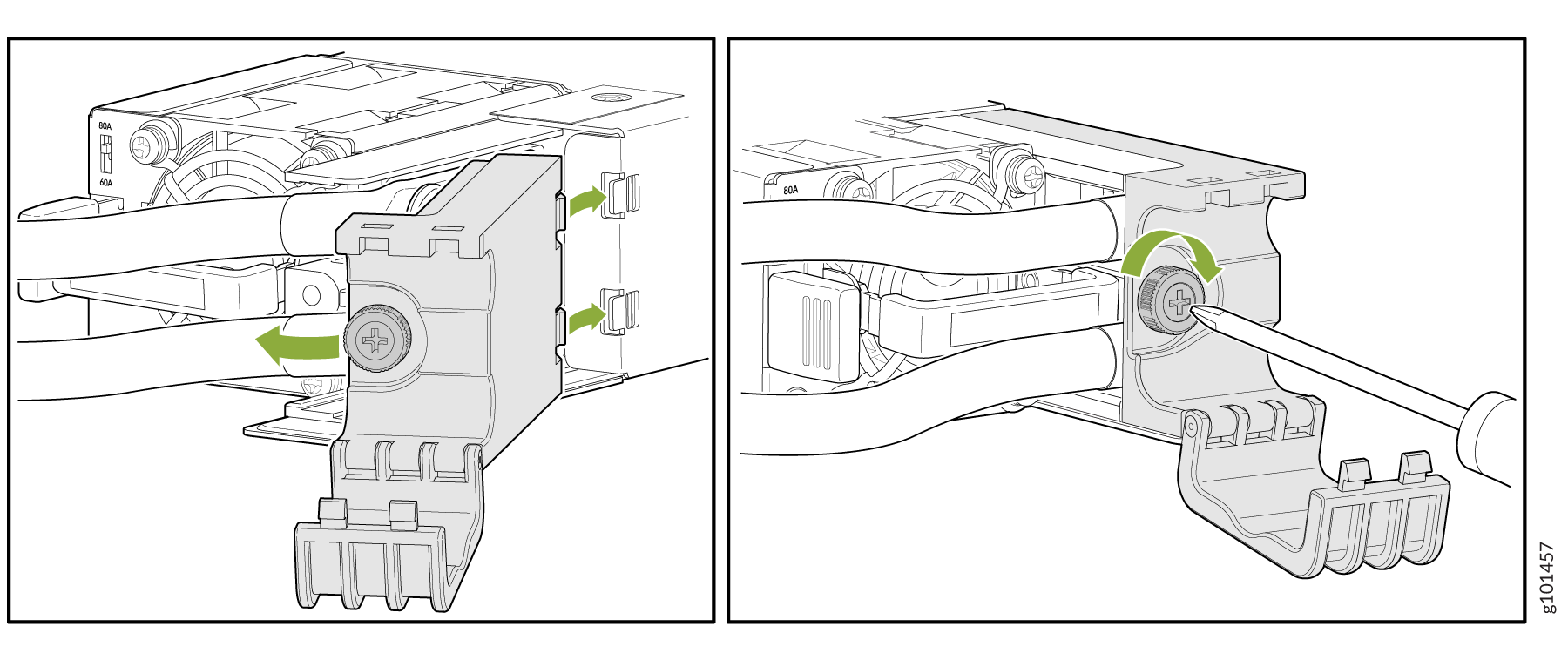

    図2:DC電源ユニットのケーブルマンガーラッチRemoving the DC Power Supply Unit Cable Manger Latchの取り外し
  6. ケーブル マネージャー ブラケットを取り外して、4 つの端子スタッドを露出させます。
  7. 電源ケーブルの周囲に熱収縮チューブの絶縁体を取り付けます。

    熱収縮チューブを取り付けるには:

    1. ケーブルのラグ バレルに接続されている部分にチューブをスライドさせます。チューブがワイヤの端とそれに取り付けられているラグのバレルを覆っていることを確認します。

    2. ヒートガンでチューブを収縮させます。ケーブルの周りをしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

    図 3 に、熱収縮チューブを取り付ける手順を示します。

    手記：

    チューブを過熱しないでください。

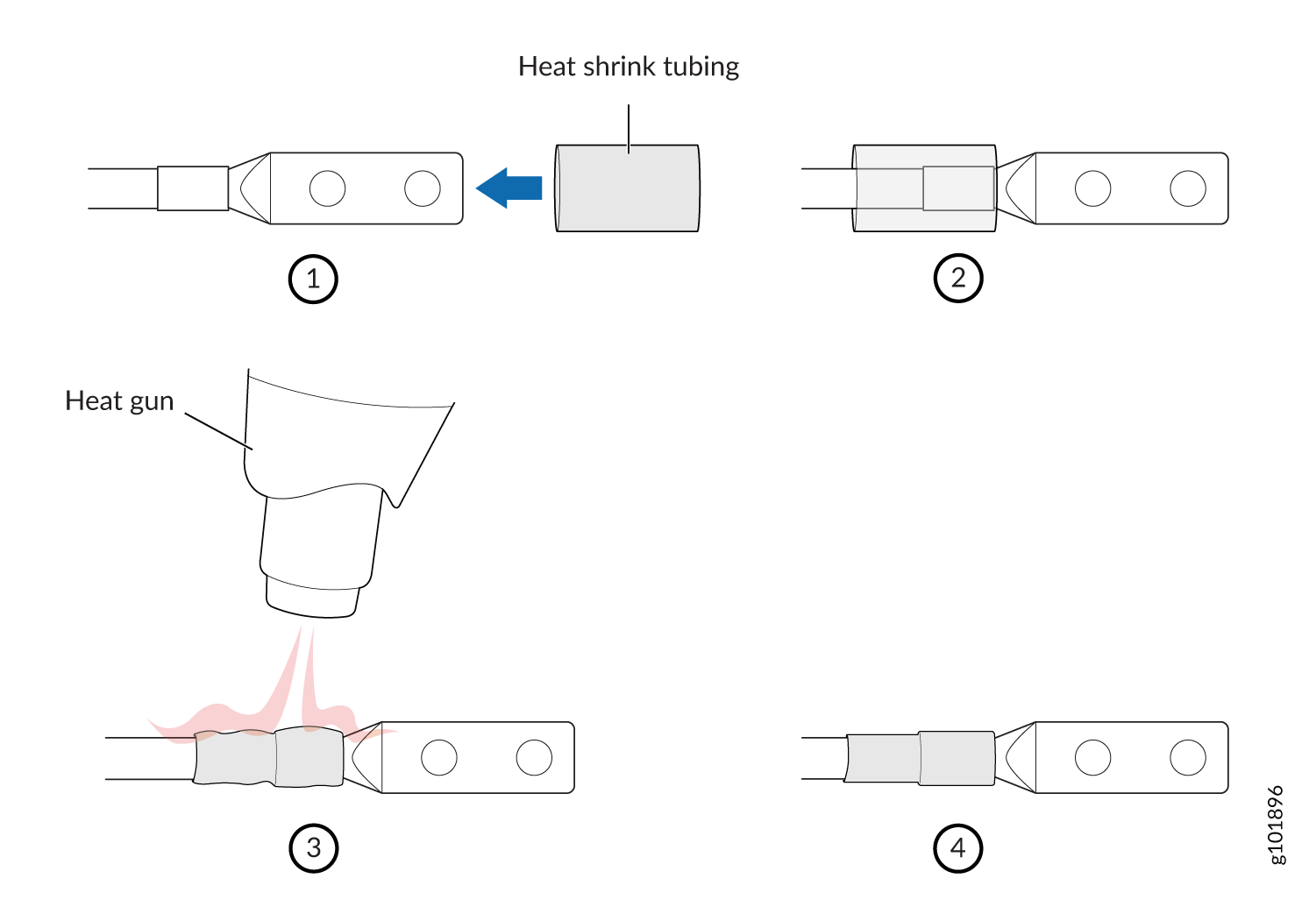

    図 3:熱収縮チューブ How to Install Heat-Shrink Tubingの取り付け方法
  8. ストレート DC 電源ケーブルを使用する場合は、電源ケーブル コネクタの端を 4 つの端子スタッドの上に置きます。

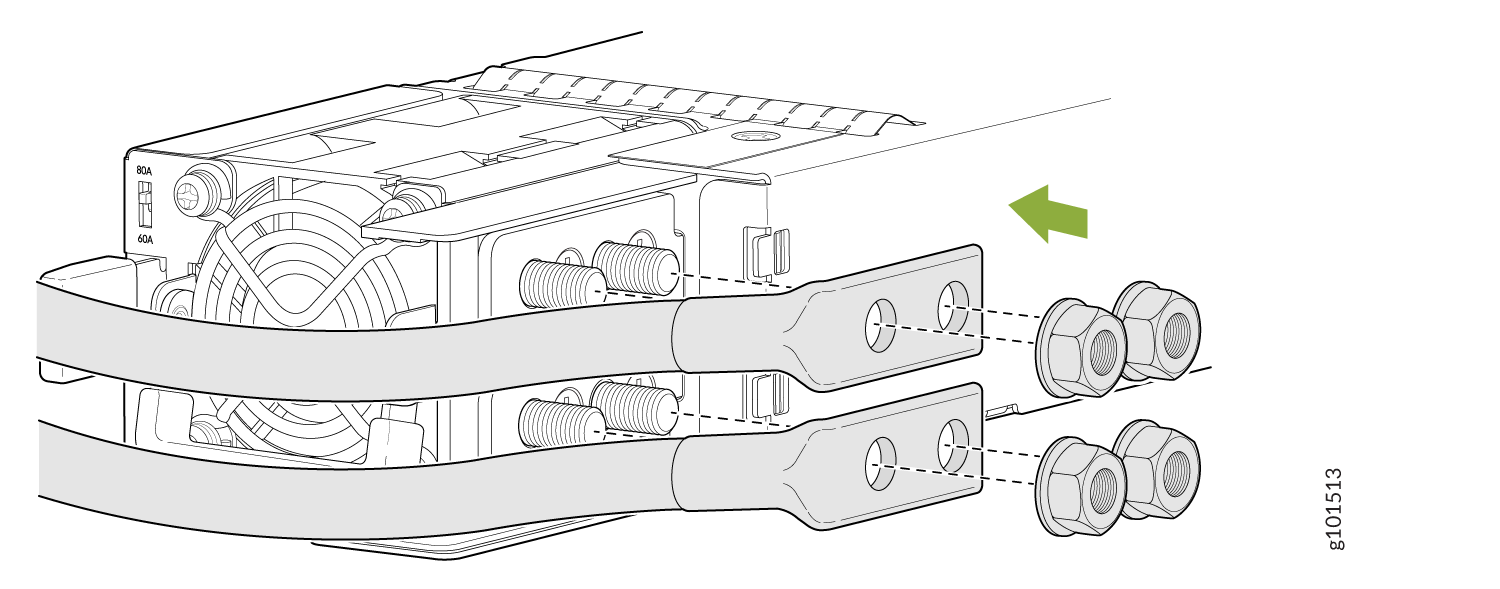

    図 4:DC 電源ケーブルと端子スタッドの接続 Large cables with lug terminals secured to threaded studs on a power supply using nuts; green arrow shows assembly direction.
  9. 六角ナットで 4 つの端子スタッドに電源ケーブルを固定します。
  10. レンチを使用して、6 lb-in(0.68 Nm)から 7 lb-in(0.79 Nm)のトルクを加えて六角ナットを締めます。
    手記：

    ACX7509ルーターは、電源装置に電力が供給されるとすぐに電源がオンになります。ルーターに電源スイッチはありません。
    注意：
    DC 電源ケーブル コネクタの六角ナットを締めるには、適切なトルク制御工具を使用する必要があります。ネジを締めすぎないでください。過度のトルクを加えると、端子台と配線トレイが損傷します。
  11. 電源装置を 80 A または 60 A の電源に接続します。
  12. ステップ 3 からステップ 10 を繰り返して、他の DC 電源を接続します。
  13. 各電源装置のステータス LED が緑色に点灯し、点灯していることを確認します。状況 LED がオレンジ色に点灯している場合は、以下の追加ステップを実行します。
    1. 交換用の電源装置を調達します。
    2. 障害のある電源装置から電力を取り外します。
    3. 交換用電源装置を取り付ける準備ができたら、障害のある電源装置を取り外し、30 秒以内に交換用電源装置を取り付けます。
  14. ステップ 6 で取り外したケーブル マネージャー ラッチを取り付け直し、つまみネジを締めます。図 5 を参照してください。
    図5:ケーブルマネージャーラッチReattaching the Cable Manager Latchの再取り付け
  15. ケーブルマネージャーラッチを閉じて、電源ケーブルを所定の位置に保持します。
    手記：

    電源ケーブルがデバイスコンポーネントへのアクセスを妨げたり、人がつまずくような床を横切ったりしないようにしてください。
