ACX7509ルーターを外部デバイスに接続する

概要 ACX7509 ルーターの設定と管理は、専用の管理チャネルを使用して行います。ACX7509 ルーターのルーティングおよびコントロール ボード(RCB)には、RJ-45 コネクタ付きのイーサネット ケーブルを使用して接続するコンソール ポートがあります。

ACX7509 ルーターを管理コンソールに接続する

コンソール ポートを使用して、ルーターをコンソール サーバーまたは管理コンソールに接続します。コンソール ポートは、RJ-45 コネクタ付きのケーブルを使用できます。

RJ-45 to DB-9 ロールオーバーケーブルが利用可能であることを確認します。

メモ:

デバイス パッケージの一部として、DB-9 アダプターに RJ-45 コンソール ケーブルを含めることはなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別の種類のアダプターが必要な場合は、次のものを別途注文できます。

  • RJ-45 - DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 - DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 - USB-C アダプタ(JNP-CBL-RJ45-USBC)

RJ-45 to USB-A または RJ-45 to USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

メモ:

ラップトップまたはPCにDB-9プラグコネクタピンがなく、ラップトップまたはPCをRCBに直接接続する場合は、RJ-45ケーブルとRJ-45-DB-9アダプター、およびUSB-DB-9プラグアダプター(付属していません)を組み合わせて使用します。

ACX7509 ルーターを管理コンソールに接続するには:

  1. イーサネットケーブルの一端をルーターのRCBのCONポートに接続します。
  2. イーサネットケーブルのもう一方の端をコンソールサーバー(図1を参照)または管理コンソール(図2を参照)に接続します。

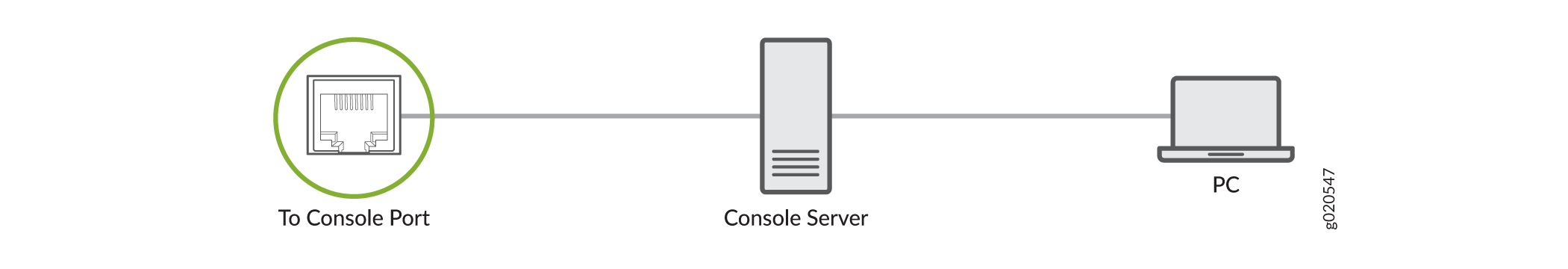

    図1:コンソールサーバー Connecting the ACX7509 Router to a Management Console Through a Console Serverを介したACX7509ルーターと管理コンソールの接続

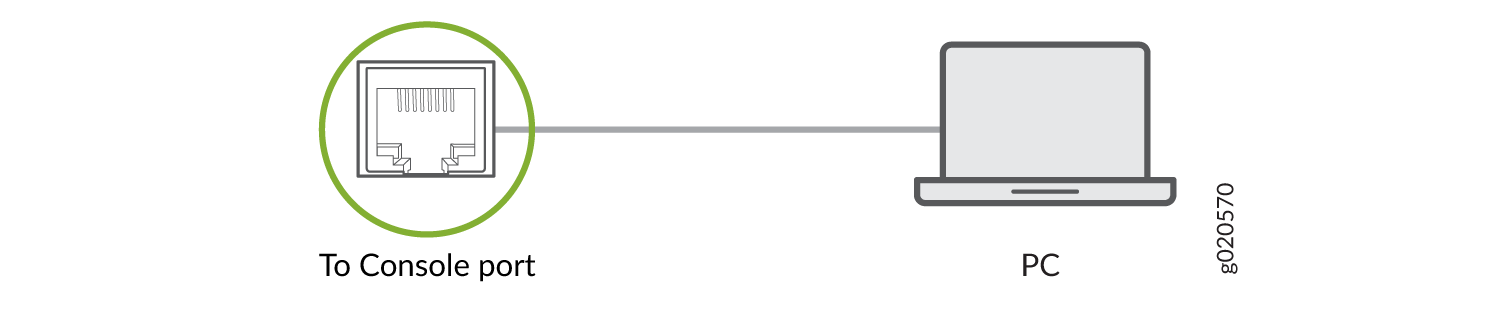

    図2:ACX7509ルーターを管理コンソール Connecting the ACX7509 Router Directly to a Management Consoleに直接接続する

ACX7509ルーターをネットワークに接続して帯域外管理

専用の管理チャネルを使用して、ACX7509 ルーターを監視および管理できます。ルーティングおよびコントロールボード(RCB)には、RJ-45コネクタ付きのイーサネットケーブルを接続できる管理ポートがあります。管理ポートを使用して、ACX7509 ルーターをネットワークに接続し、帯域外管理を行います。

使用可能な適切なケーブルがあることを確認します。 ACX7509トランシーバのサポートおよびネットワークケーブルの計画を参照してください。

ルータを帯域外管理用のネットワークに接続するには、次の手順に従います。

  1. イーサネット ケーブルの一端を RCB の MGMT ポートに接続します。
  2. イーサネット ケーブルのもう一方の端を管理デバイスに接続します。

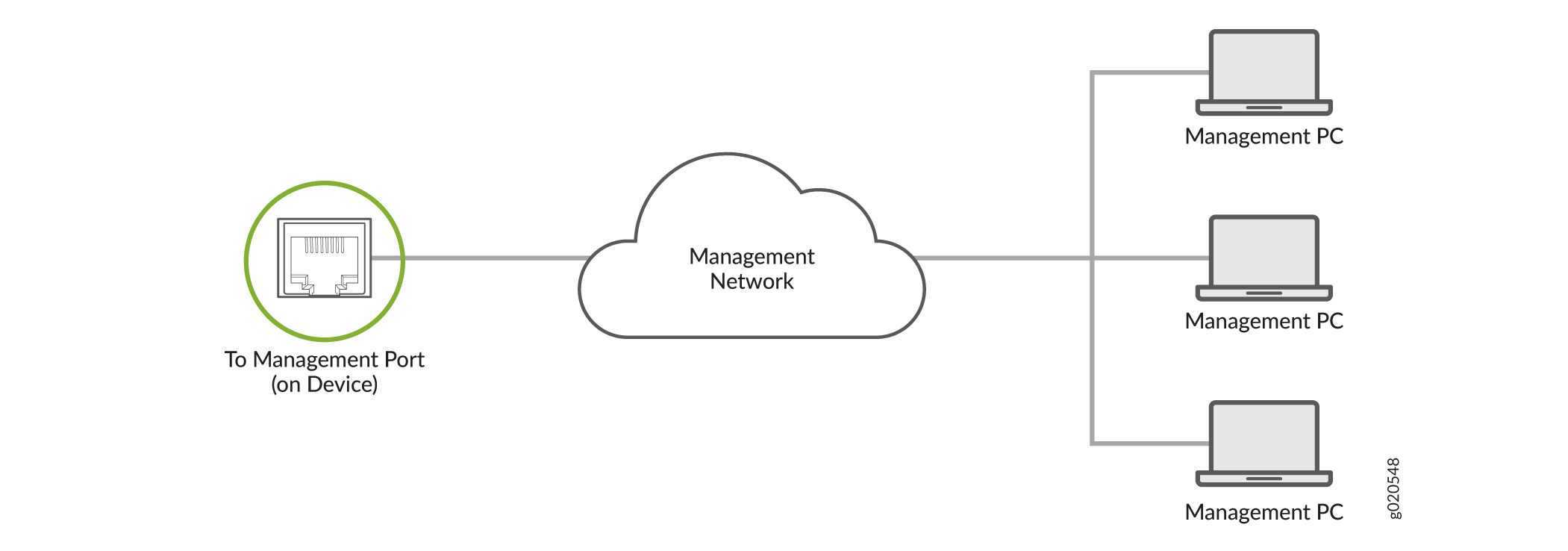

    図3:帯域外管理 Connect an ACX7509 Router to a Network for Out-of-Band Management用のネットワークへのACX7509ルーターの接続

ACX7509ルーターを外部クロッキングおよびタイミングデバイスに接続する

RCB には、1-PPS および 10MHz の入出力コネクタをサポートする 4 つの DIN コネクタ ポートがあります。

メモ:

10 MHz および 1-PPS コネクタには、必ず長さ 3 m 以下のケーブルを使用してください。

DIN-BNC同軸ケーブルを外部クロッキング入力ポートに接続するには、次の手順に従います。

  1. DIN-BNC同軸ケーブルの一端を、ルーターの1-PPSコネクタまたは10MHzコネクタに接続します。

  2. DIN-BNC同軸ケーブルのもう一方の端を1-PPSまたは10MHzの測定機器に接続します。

メモ:

10MHzまたは1PPSのソースネットワーク機器に低電圧相補型金属酸化膜半導体(CMOS)が搭載されているか、低電圧(3.3V)トランジスタ間ロジック(TTL)と互換性があることを確認します。
