ラックへのACX7348の取り付け

このトピックの情報を使用して、ACX7348ルーターをラックに取り付けます。

ACX7348 ルーターは、2 ポスト ラック、4 ポスト ラック、またはキャビネットに設置できます。

2 支柱ラックへのACX7348の取り付け

ルーターの設置に使用できる次の部品と工具があることを確認してください。

  • 取り付けブラケットをラックに固定するための 4 本の M5 ネジ(付属)

  • プラス(+)ねじ回し、No.2:提供されていません

  • ESD接地ストラップ(付属)

手記：

ACX7348 ルーターには、2 ポスト取り付けブラケットが事前に取り付けられた状態で出荷されます。

ラックの 2 支柱に ACX7348 ルーターを取り付けるには、次の手順に従います。

  1. 手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 機械式リフトを使用している場合:
    1. ルーターをリフトに積み込み、リフトプラットフォームにしっかりと固定されていることを確認します。
      図1:ACX7348をリフトLoad the ACX7348 onto a Mechanical Liftに積み込む
    2. リフトを使用して、ルーターをラックの前面に合わせます。
    3. 取り付けブラケットの穴がラック支柱の穴と揃うまで、シャーシをラックに慎重に配置します。
  3. ルーターを手動で設置する場合は、ルーターの両側をつかみ、ルーターを持ち上げてラックに配置し、取り付けブラケットの穴をラック支柱の穴に合わせます。
  4. 4 本の M5 ネジ(付属)を使用して、取り付けブラケットをラックに固定します。ネジを締めます。
    図2:ルーターをラックSecure the Router Flush with the Posts of the Rackの支柱と同じ高さに固定する
  5. ラックの片側のすべてのネジが反対側のネジと合っていることを確認して、シャーシが水平であることを確認します。
    図 3:2 ポスト ラックに取り付けられたACX7348 ルーター

4 ポスト ラックへのACX7348の取り付け

ルーターの設置に使用できる次の部品と工具があることを確認してください。

  • ESD接地ストラップ(付属)

  • プラス(+)ドライバ(付属していません)

  • 次のコンポーネントで構成される伸縮式レールキット:

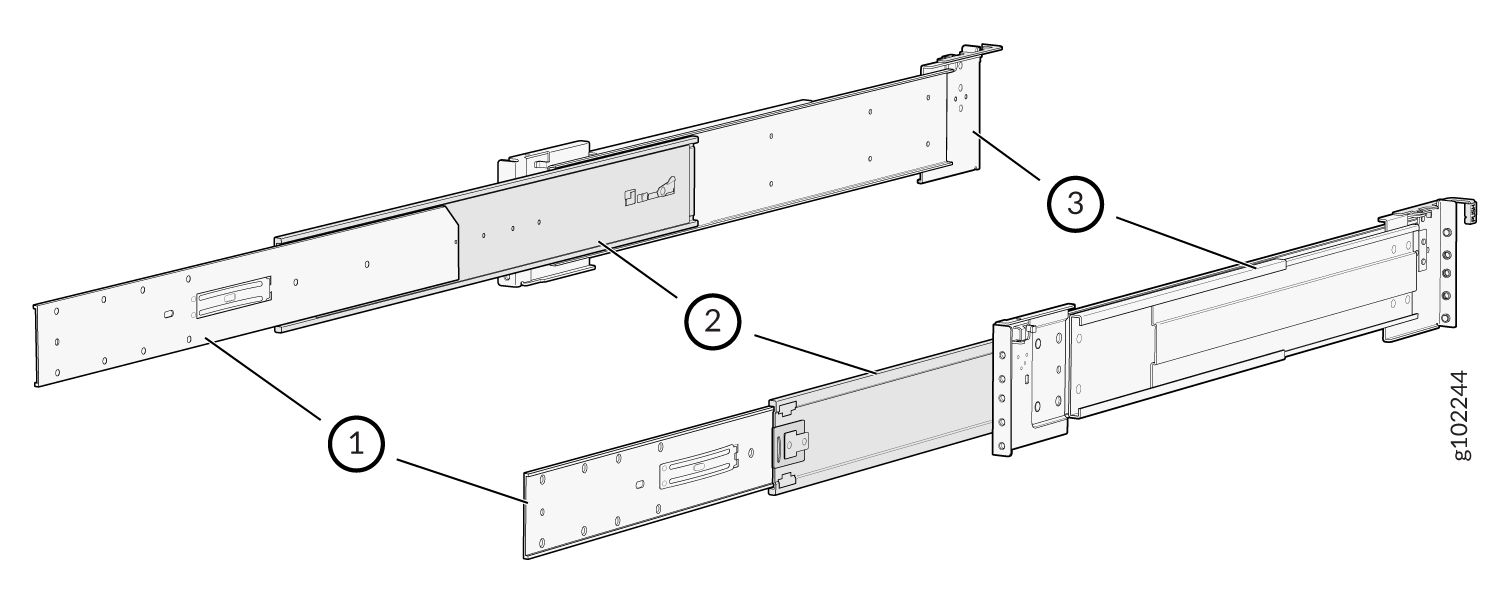

    表1:テレスコピックレールキットのコンポーネント

    アイテム

    形容

    伸縮式レールアセンブリ

    1. 取り外し可能な伸縮式レールブラケット

    2. 中央伸縮レール

    3. 固定伸縮レール

    左右のシャーシ ブラケット

    以下を含むネジのパック:

    • M4 皿ネジ 8 本

    • 6 本の M4 細い頭ネジ

    • 丸穴ピン8本

    • 8つのネジ穴ピン
    手記：伸縮式レールは、奥行きが450〜600mmの範囲の4つのポストラックでサポートされています。

ルーターを 4 ポスト ラックに取り付けるには、次の手順に従います。

  1. 手首用 ESD ストラップの一方の端を手首に直接巻き付けて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。

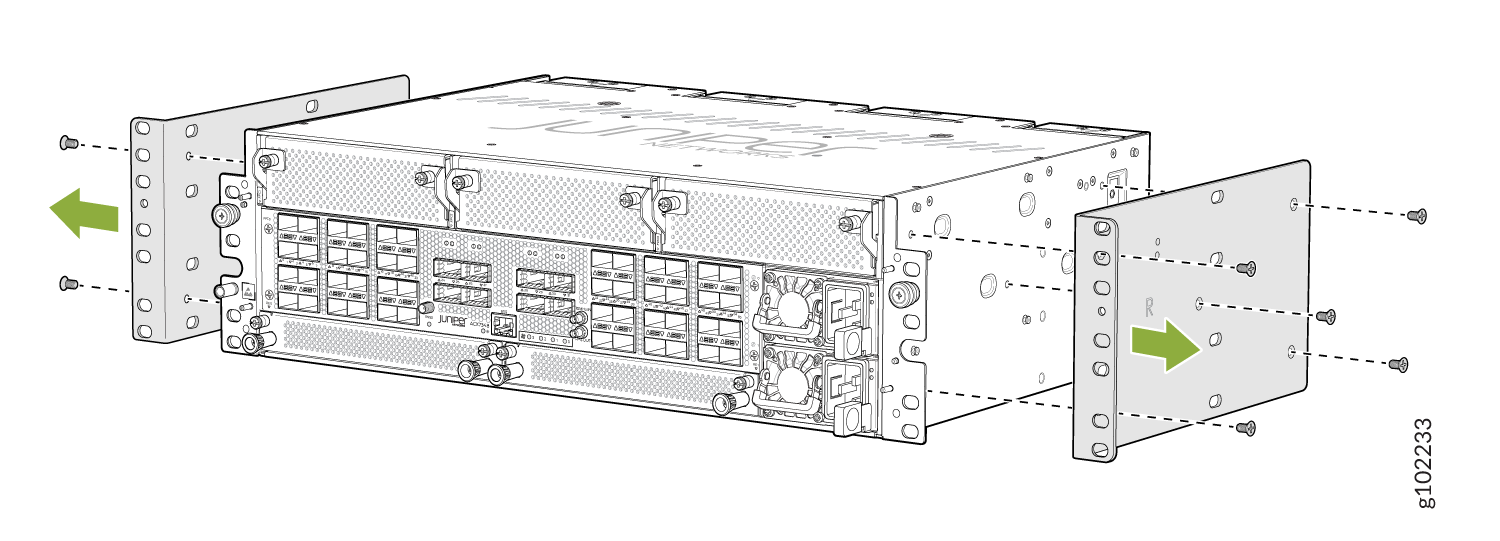

  2. プラスドライバを使用して、事前に取り付けられている 2 ポスト取り付けブラケットの両側のネジを外し、ブラケットを取り外します。
    図 4:2 ポスト取り付けブラケットRemove the Two-Post Mounting Brackets取り外します
  3. ブラケットアセンブリを組み立てます。
    1. 取り外し可能な伸縮式レールブラケットを伸縮式レールアセンブリから引き出して取り外します。伸縮式レールアセンブリの部品については、表 1 を参照してください。

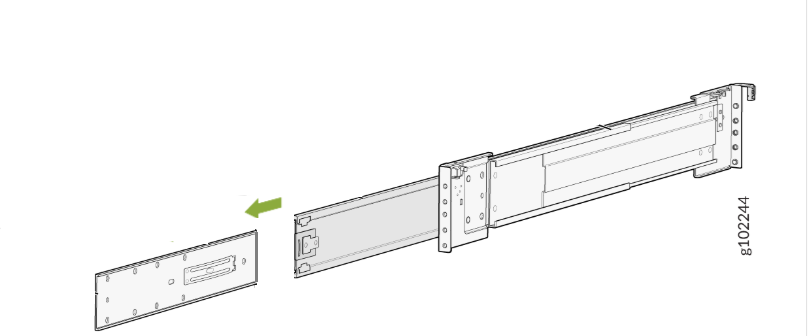

      図5:テレスコピックレールブラケットDetach the Telescopic Rail Bracketを取り外す
    2. 取り外し可能な伸縮式レールブラケットをシャーシブラケットの上に置きます。図 6 を参照してください。
      シャーシブラケットは、伸縮式レールキットに付属しています。
    3. 取り外し可能な伸縮式レールブラケットの穴をシャーシブラケットの上に合わせます。
    4. テレスコピックレールブラケットに付属のネジを使用して、テレスコピックレールブラケットをシャーシブラケットの上に取り付けます。

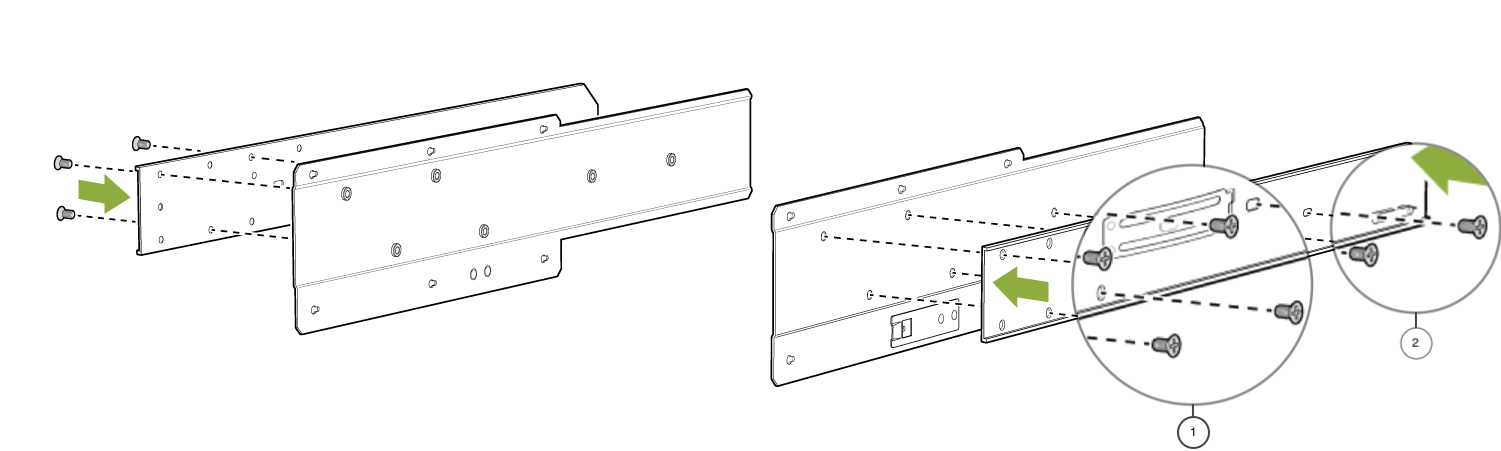

      図6:ブラケットアセンブリAssemble the Bracket Assemblyを組み立てる

      1. M4皿ネジ

      2. M4薄頭ネジ

    テレスコピックレールキットのネジのリストについては、 表1を参照してください。
  4. ブラケットアセンブリをシャーシに取り付けます。
    1. ブラケットアセンブリの鍵穴をシャーシの所定の穴に合わせます。
    2. ブラケットアセンブリをシャーシの前面方向に押して、ブラケットアセンブリを所定の位置にロックします。

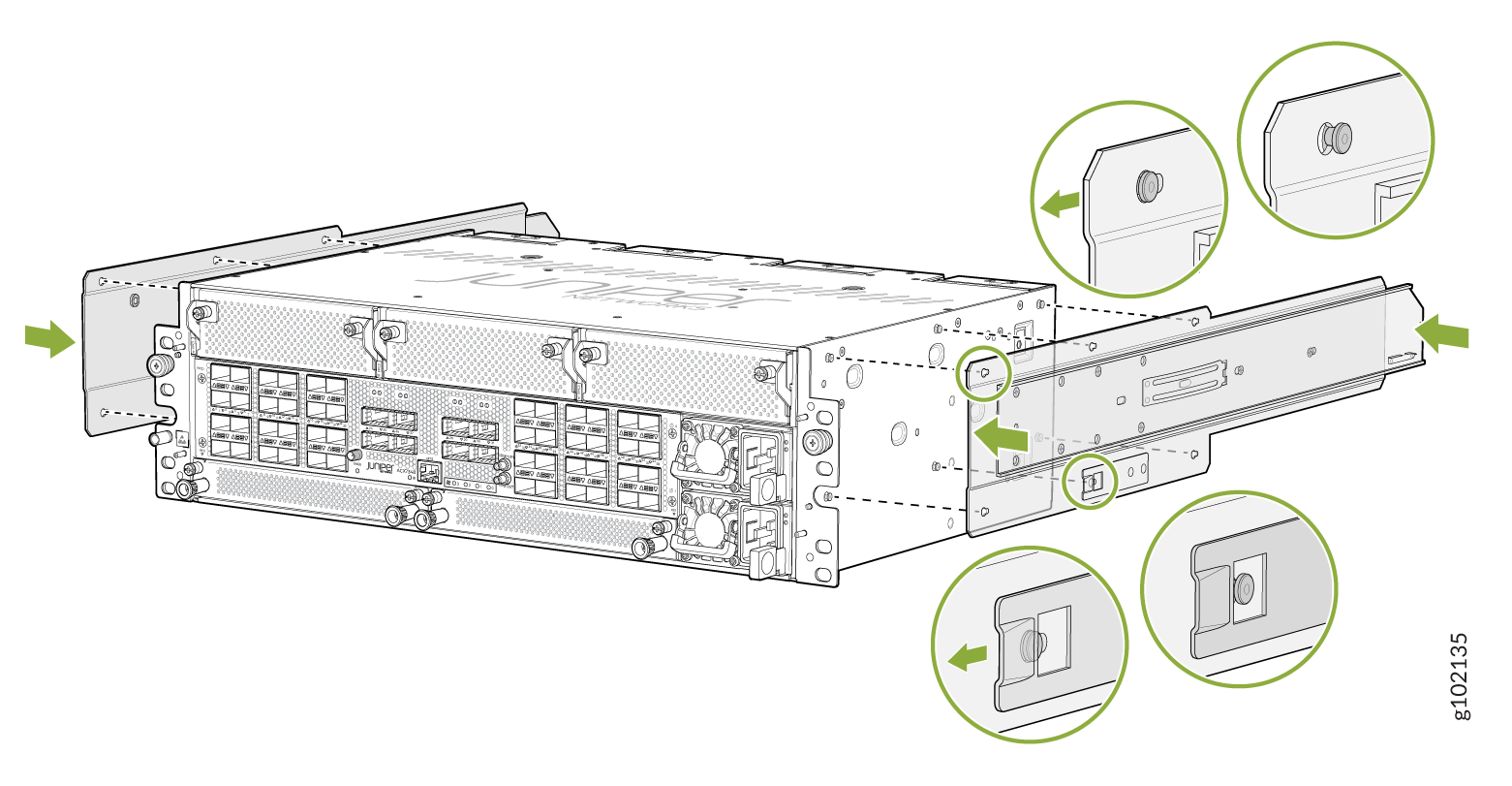

      図7:ブラケットアセンブリをシャーシAttach the Bracket Assembly to the Chassisに取り付ける
  5. 伸縮レールをラック支柱に取り付けます。
    1. レールの後端を背面ラック支柱に取り付けます。
    2. レールの前端を前面ラック支柱に取り付けます。

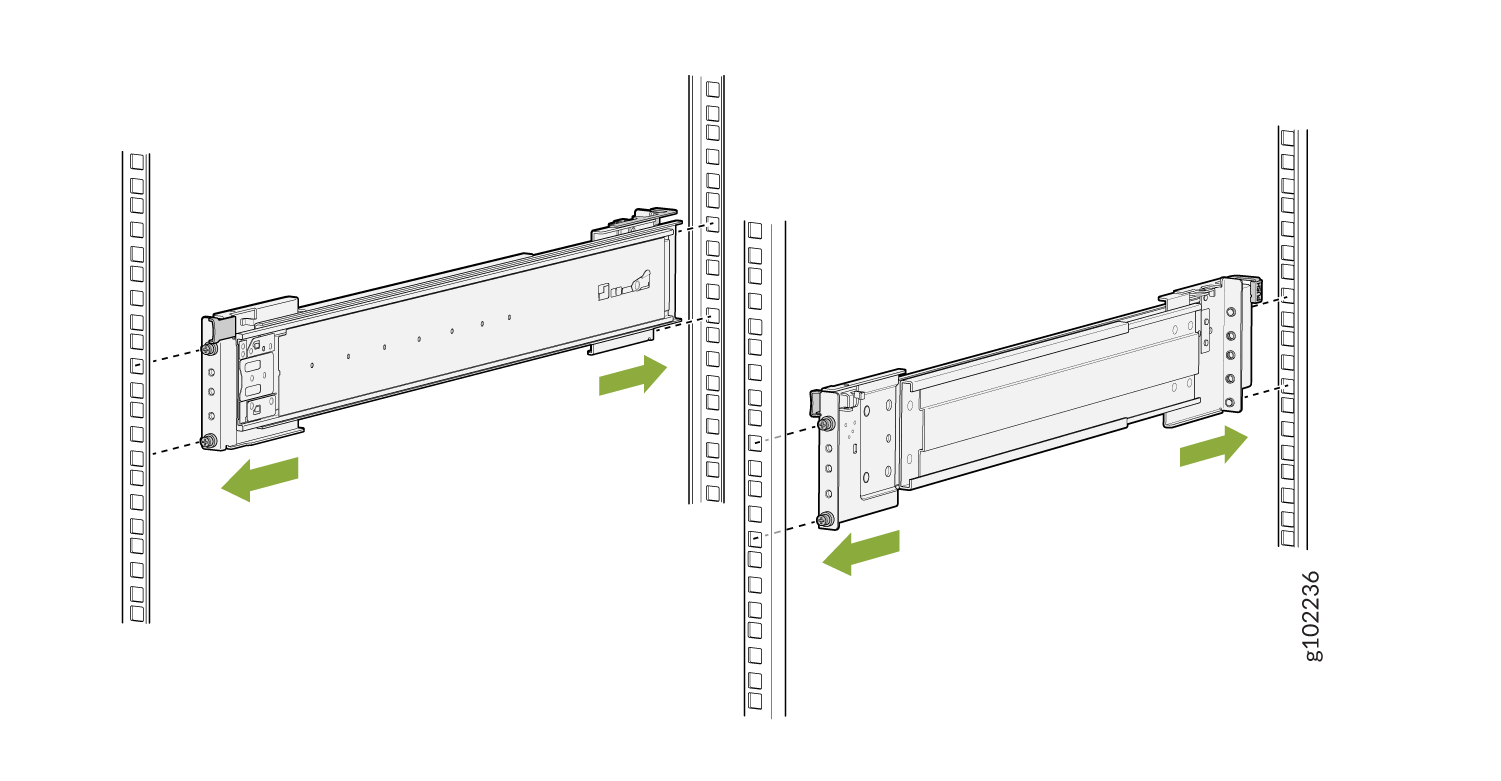

      図8:伸縮レールをラックレールAttach the Telescopic Rails to the Rack Railsに取り付ける

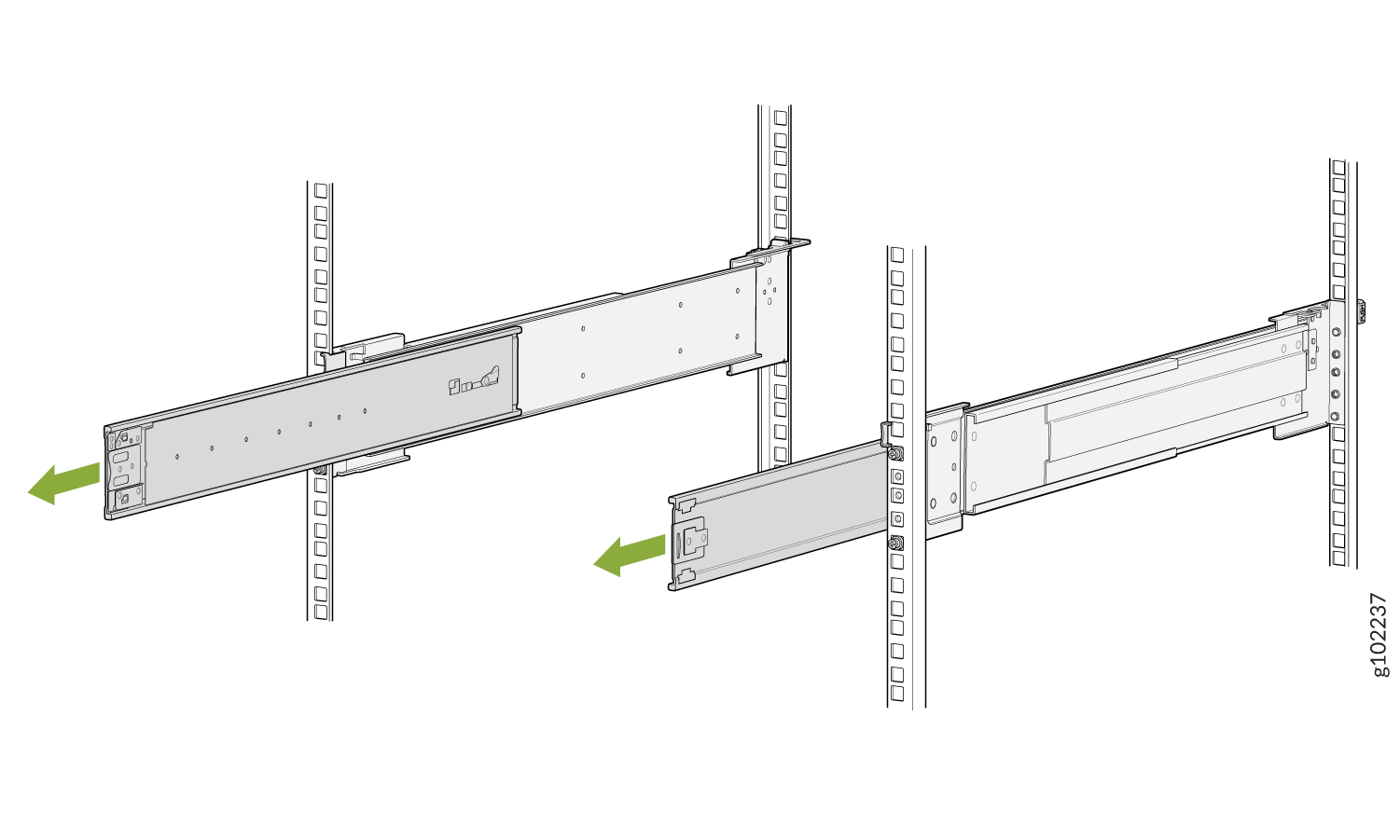

  6. レールをそれ以上引き出せなくなるまで、中央の伸縮レールを伸ばします。
    図9:中央の伸縮レールExtend the Middle Telescopic Railsを伸ばす
  7. ルーターの両側をつかんで持ち上げ、シャーシに取り付けられた取り外し可能な伸縮レールが中央の伸縮レールのチャネルにスライドするようにルーターを配置します。

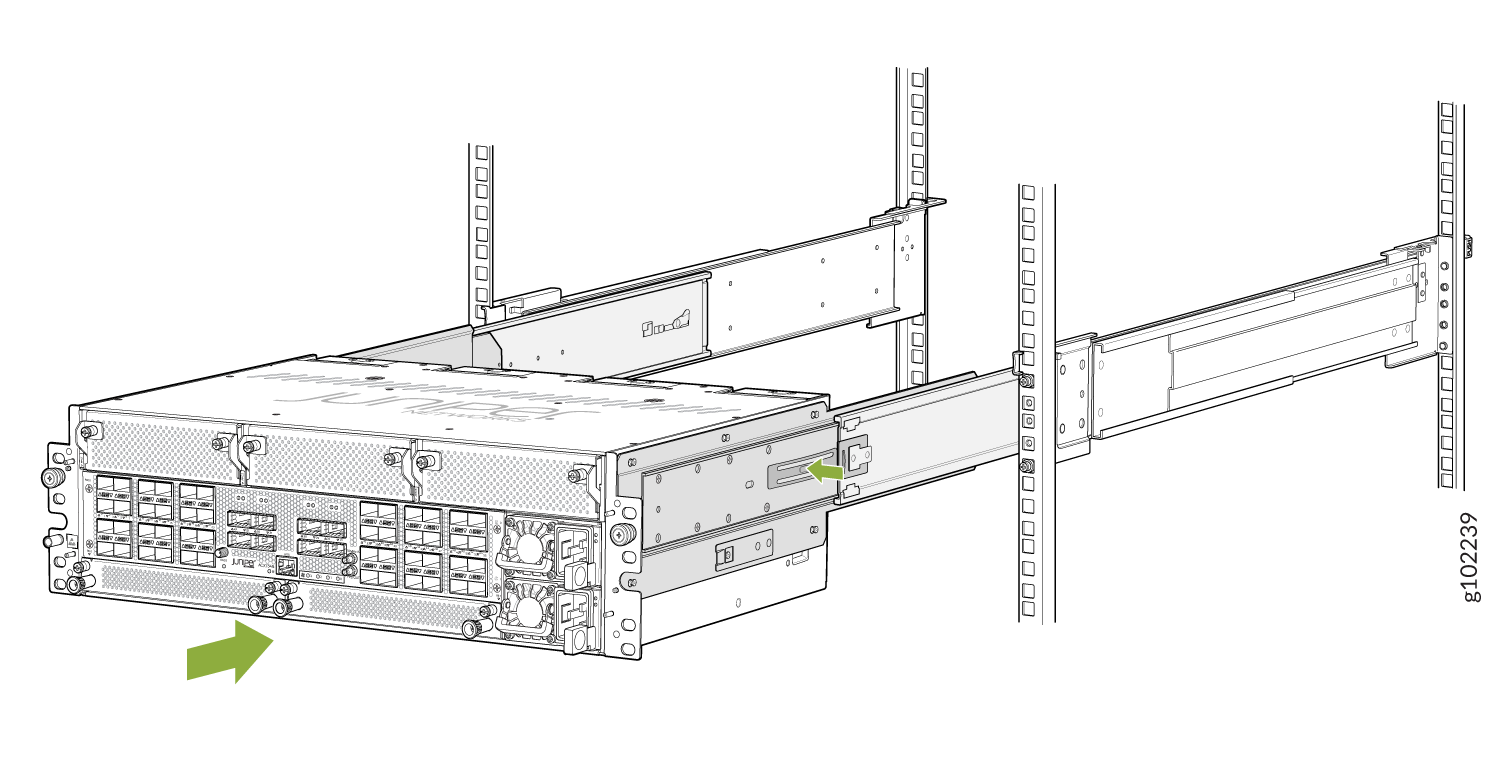

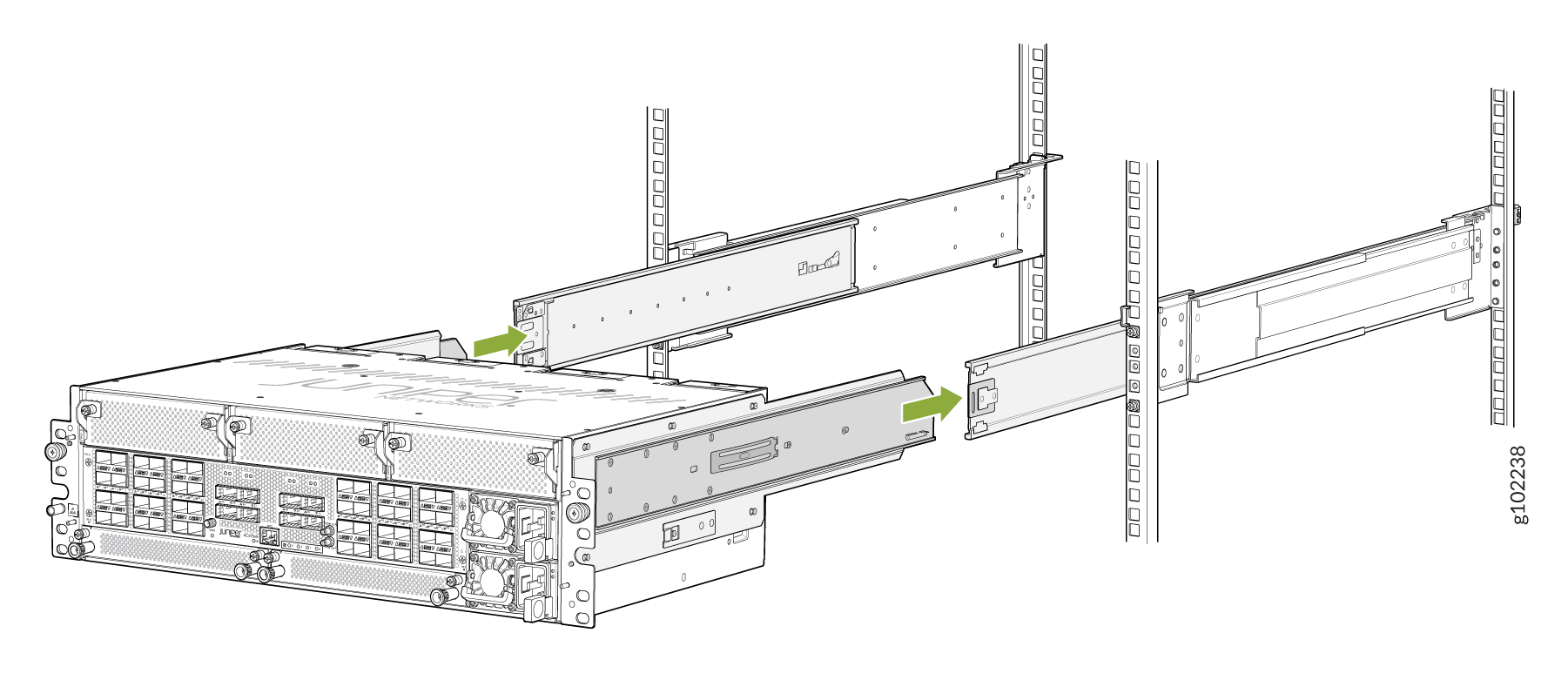

    図10:ルーターをラックSlide the Router into the Rackにスライドさせる
  8. 伸縮式レール ブラケットの側面にあるラッチを押して、前面取り付けイヤーが前面ラック レールに接触するまでシャーシをさらに押し込みます。
    図11:ルーターをラックSlide the Router into the Rackにスライドさせる
  9. 取り付け耳のつまみネジを締めて、デバイスを固定します。

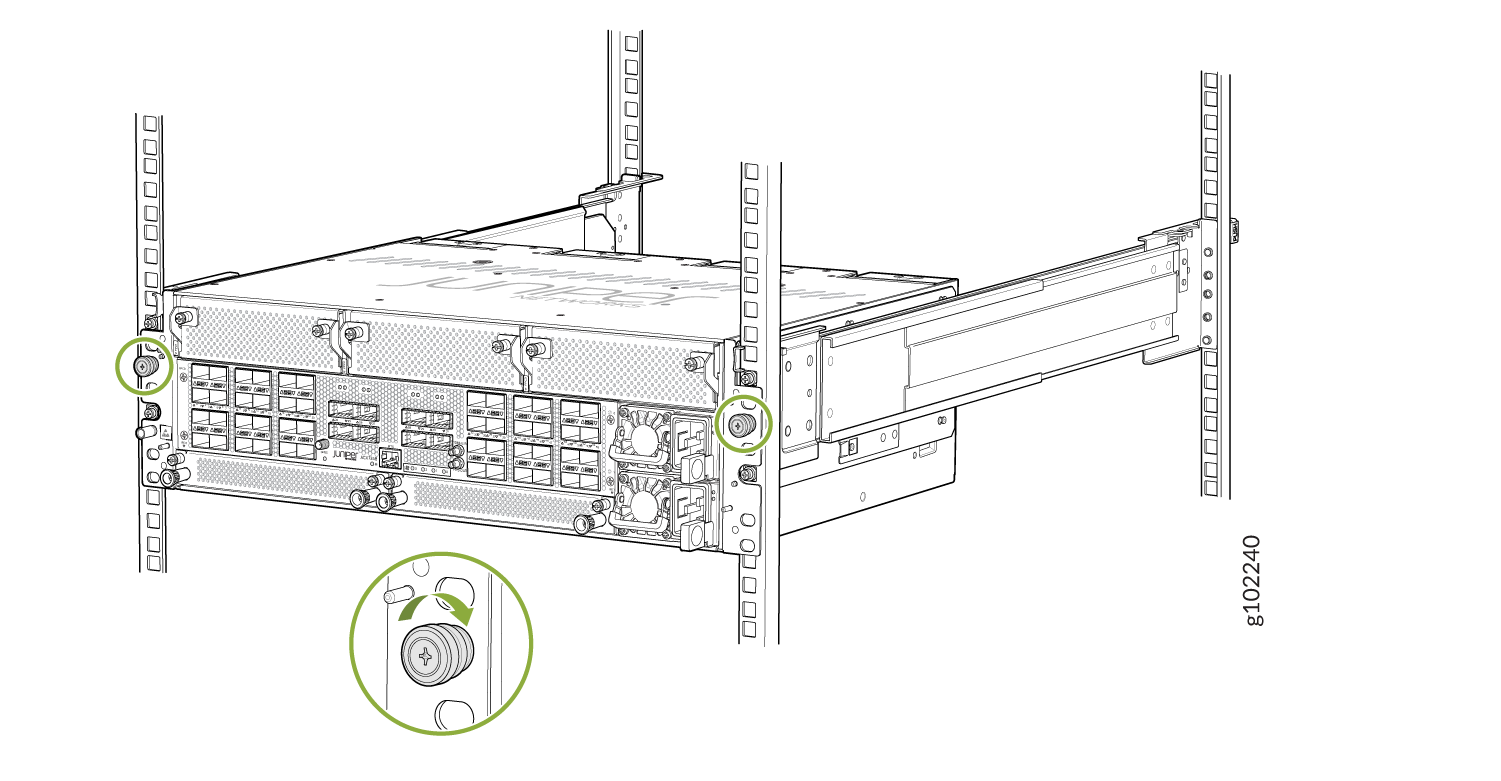

    図 12:4 ポスト ラック ACX7348 Router Installed in a Four-Post Rackに取り付けられた ACX7348 ルーター
