ACX7332電源システム

概要 ACX7300電源システムには、ACおよびDC電源モジュールと、関連するコード、ケーブル、ケーブルラグが含まれます。電源は指定された範囲内で動作し、アラームとインジケータが装備されています。

ACX7332ルーターは、2200 Wのホットリムーブ可能でホットインサート可能なプリインストール済みのACまたはDC電源モジュール(PSM)によって電力を供給されています。ACX7332ルーターに2つのPSMをインストールし、デバイスに完全な電源の冗長性を提供できます。各PSMは、ルーター内のすべてのコンポーネントに電力を供給します。1 つの PSM に障害が発生した場合、または 1 つの PSM を取り外すと、2 番目の PSM が中断することなく電気負荷のバランスを取ります。各 PSM には、独自の内部冷却システムがあります。

ACX7332 AC 電源モジュールの説明

各 2200 W AC 電源モジュール(PSM)には 1 つの AC 入力があり、システムに 12 V の電力を供給します。 図 1 は AC PSM を示しています。

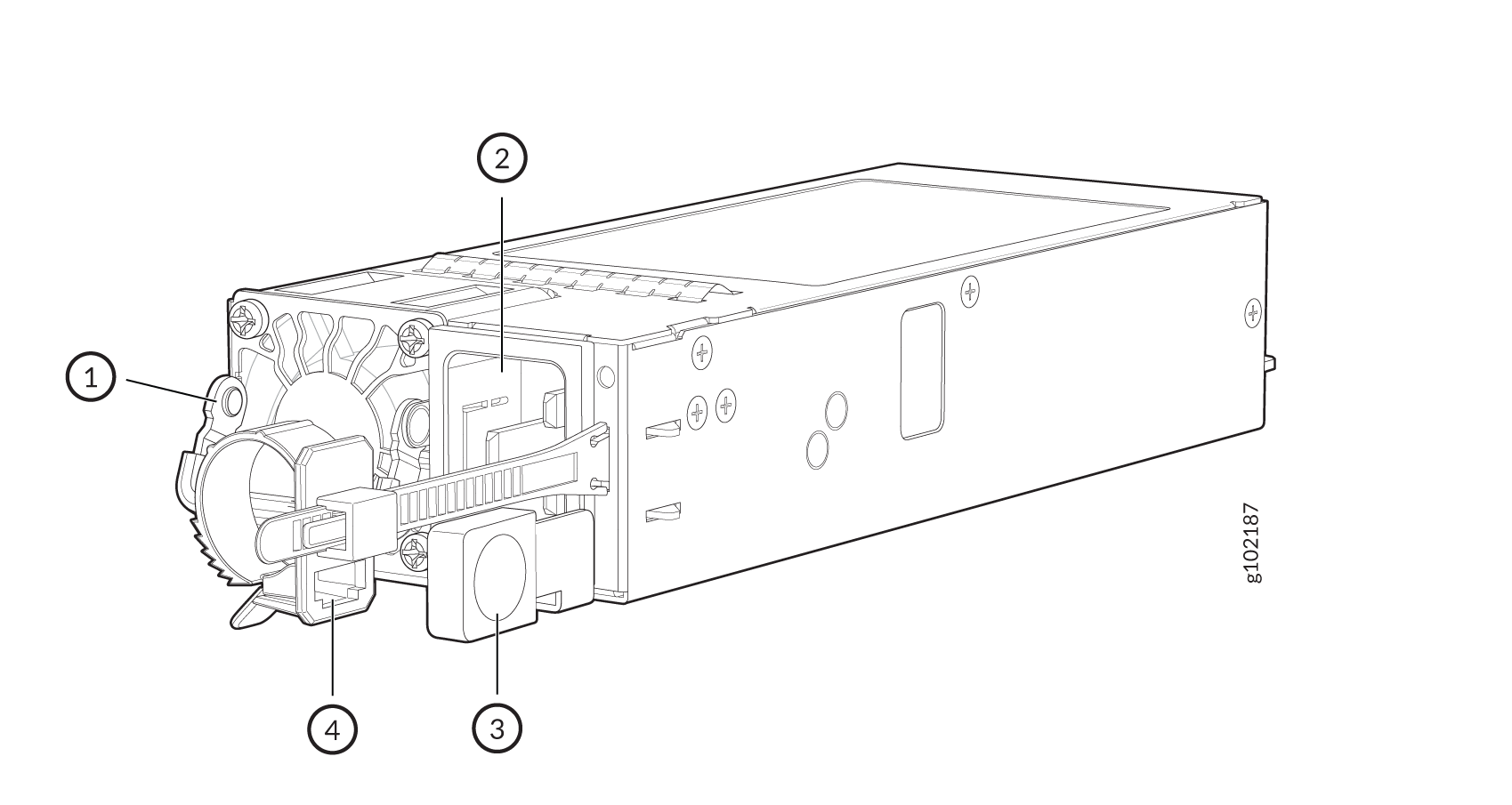

図 1:ACX7332 AC PSM ACX7332 AC PSM
  1
—

ハンドル
  3
—

イジェクターレバー
  2
—

ACインレットプラグ
  4回
—

電源コードリテーナー

ACX7332 AC電源の仕様

表 1 に、AC PSM の電源仕様を示します。
表 1:ACX7332 ルーターの AC 電源仕様(デュアル RE 付きベース シャーシ)

アイテム

ACX7332の仕様

AC入力電圧

動作範囲:180VAC〜264VAC

AC入力ライン周波数

47 Hz - 63 Hz, 公称: 50 Hz - 60  Hz

AC 入力定格電流

13 A、定格電圧: 200 VAC - 240 VAC

標準電力消費量

50%のトラフィック負荷で520W(光学系なし)、IMIXパケットサイズ1000バイト。

最大消費電力

トラフィック負荷100%で992W、IMIXパケットサイズ1000バイト

ACX7332 ルーターの AC 電源モジュール LED

ACX7332 ルーターの AC 電源モジュール(PSM)は、1 つの LED を使用して電源ステータスを示します。 図 2 は、AC PSM コンポーネントとステータス LED を示しています。

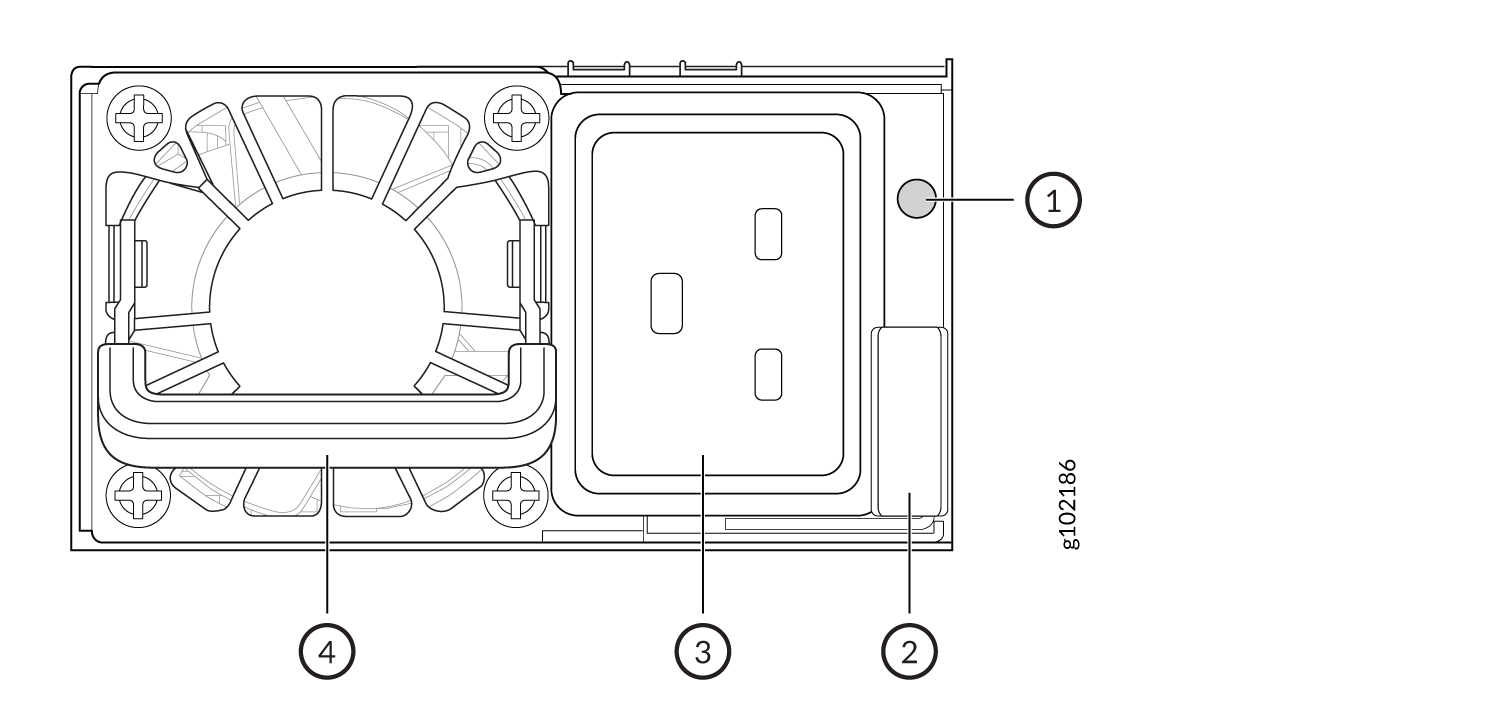

図2:AC PSMコンポーネント AC PSM Components
  1
—

ステータスLED
  3
—

ACインレットプラグ
  2
—

イジェクターレバー
  4回
—

ハンドル
表 2:ACX7332 ルーターの AC PSM LED

LEDカラー

電源の状態

オフ

PSM には AC 電源がありません

緑一色

PSM はオンで、OK 状態です

緑色に点滅

PSM がスタンバイ状態であるか、シャーシ内の他の PSM が 12VSB(痕跡側波帯)でオンになっています。

点灯

高温、高電力、大電流、ファン障害などの重大なイベントが原因で PSM がシャットダウンしました。

電源コードが抜かれているか、1 つの PSM で電力が失われています。

オレンジの点滅

PSM は動作していますが、警告イベントがあります。考えられる原因には、高温、高電力、大電流、または低速ファンが含まれます。

ACX7332 AC電源コードの仕様

取り外し可能な AC 電源コードは、AC 電源モジュールに同梱されています。電源コードのプラグ端は、地理的な場所の標準である電源コンセントに適合します。

表 3:AC 電源コードの仕様

国/地域

電気的仕様

プラグ規格

ジュニパーモデル番号

グラフィック

アルゼンチン

AC250V 、16A 、90 °C

IRAM 2073

CBL-ACX-PWR-C19-AR

オーストラリアとニュージーランド

AC250V 、15A 、90 °C

SAA/3月15日

CBL - ACX - PWR - C19 - AU

ブラジル

AC250V 、16A 、90 °C

NBR番号14136

CBL-ACX-PWR-C19-BR

中国

AC250V 、16A 、90 °C

中国/3月16日

CBL-ACX-PWR-C19-CH

ヨーロッパ(イタリア、スイス、英国を除く)と韓国

AC250V 、16A 、90 °C

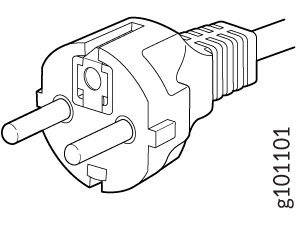

CEEの (7) 7

CBL-ACX-PWR-C19-EU

CBL-ACX-PWR-C19-KR

インド

250 AC、16 A、85 °C

IS 1293

CBL-ACX-PWR-C19-インチ

イスラエル

250 AC、16 A、-40 °C から 70 °C

SIの32

CBL-ACX-PWR-C19-IL

イタリア

AC250V 、16A 、90 °C

CEI 23から50

CBL-ACX-PWR-C19-IT

日本

250 VAC、15 A、-20 °C から 90 °C

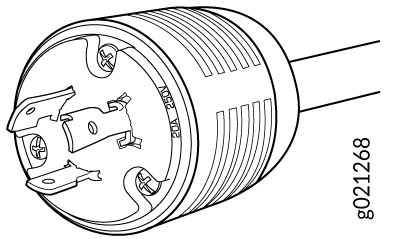

NEMA L6-20

CBL-ACX-PWR-C19-JP

北アメリカ

250 VAC、20 A 105 °C

NEMA 6-20

CBL-ACX-PWR-C19-US

南アフリカ

AC250V 、16A 、90 °C

サンス164-1

CBL-ACX-PWR-C19-SA

スイス

AC250V 、16A 、90 °C

SEV 1011、SEV 5934/2

CBL - ACX - PWR - C19 - SZ

英国

AC250V 、13A 、90 °C

BS 1363(A)SS145

CBL - ACX - PWR - C19 -英国

台湾

AC250V 、15A 、90 °C

RAの中枢神経系 690

CBL - ACX - PWR - C19 - TWの

ACX7332 DC 電源モジュールの説明

各 2200 W DC 電源モジュール (PSM) には 1 つの DC 入力があり、システムに 12 V の電力を供給します。 図 3 に DC PSM を示します。

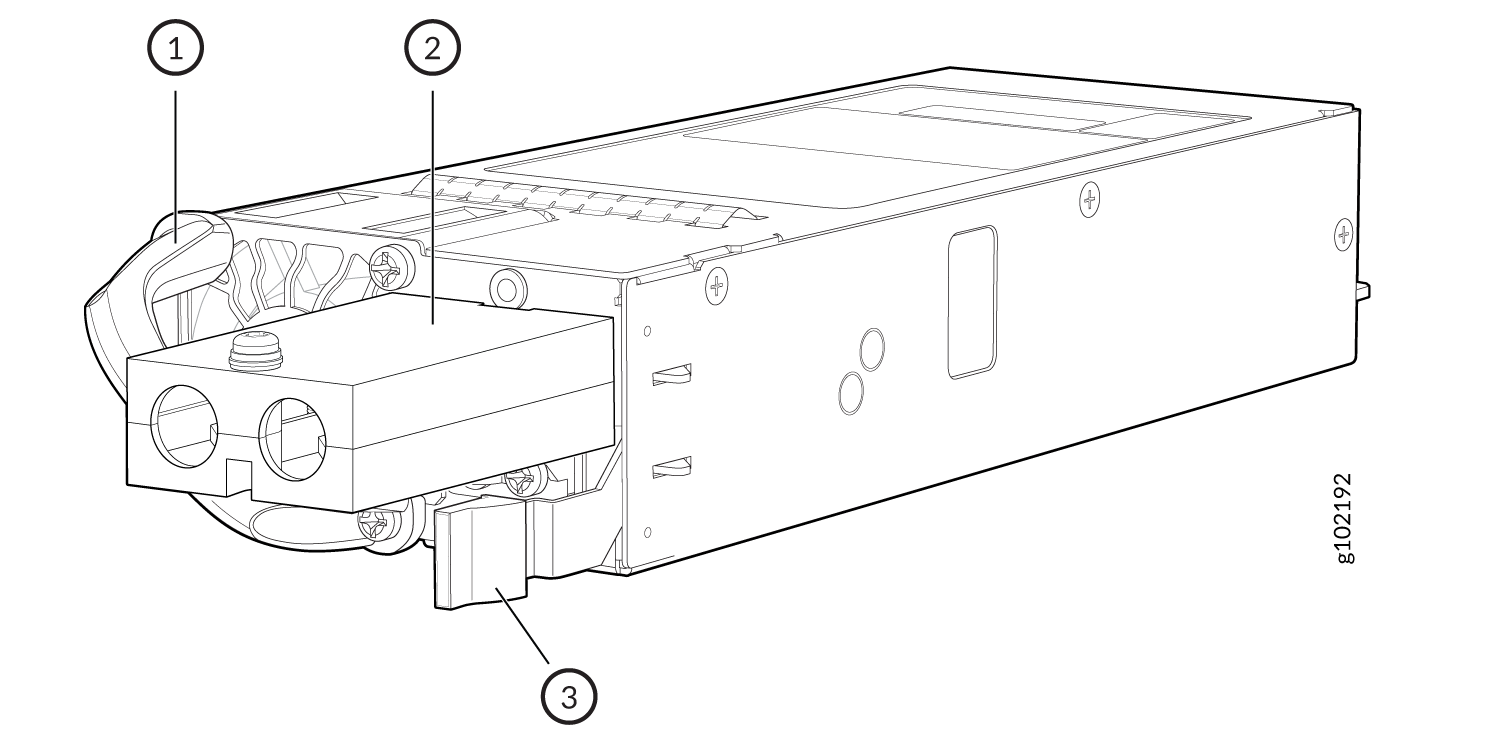

図 3:ACX7332 DC PSM ACX7332 DC PSM
  1
—

ハンドル
  3
—

イジェクターレバー
  2
—

DC 入力ケーブル ラグ ポイント



ACX7332入力DC電圧仕様

表 4 に、DC PSM の仕様を示します。

表4:ACX7332ルーターのDC電源仕様(デュアルRE付きベースシャーシ)

アイテム

ACX7332の仕様

DC 入力電圧

動作電圧範囲:40V〜72V

DC 入力定格電流

50A(最大)、定格電圧:-48 VDC〜-60 VDC

標準電力消費量

50%のトラフィック負荷で520W(光学系なし)、IMIXパケットサイズ1000バイト。

最大消費電力

トラフィック負荷100%で992W、IMIXパケットサイズ1000バイト(1.5W SFP+光インターフェイスx48、QSFP28光インターフェイスx8)

ACX7332 ルーターの DC 電源モジュール LED

ACX7332 ルーターの DC 電源モジュール(PSM)は、1 つの LED を使用して電源状態を示します。 図 4 は、DC PSM コンポーネントとステータス LED を示しています。

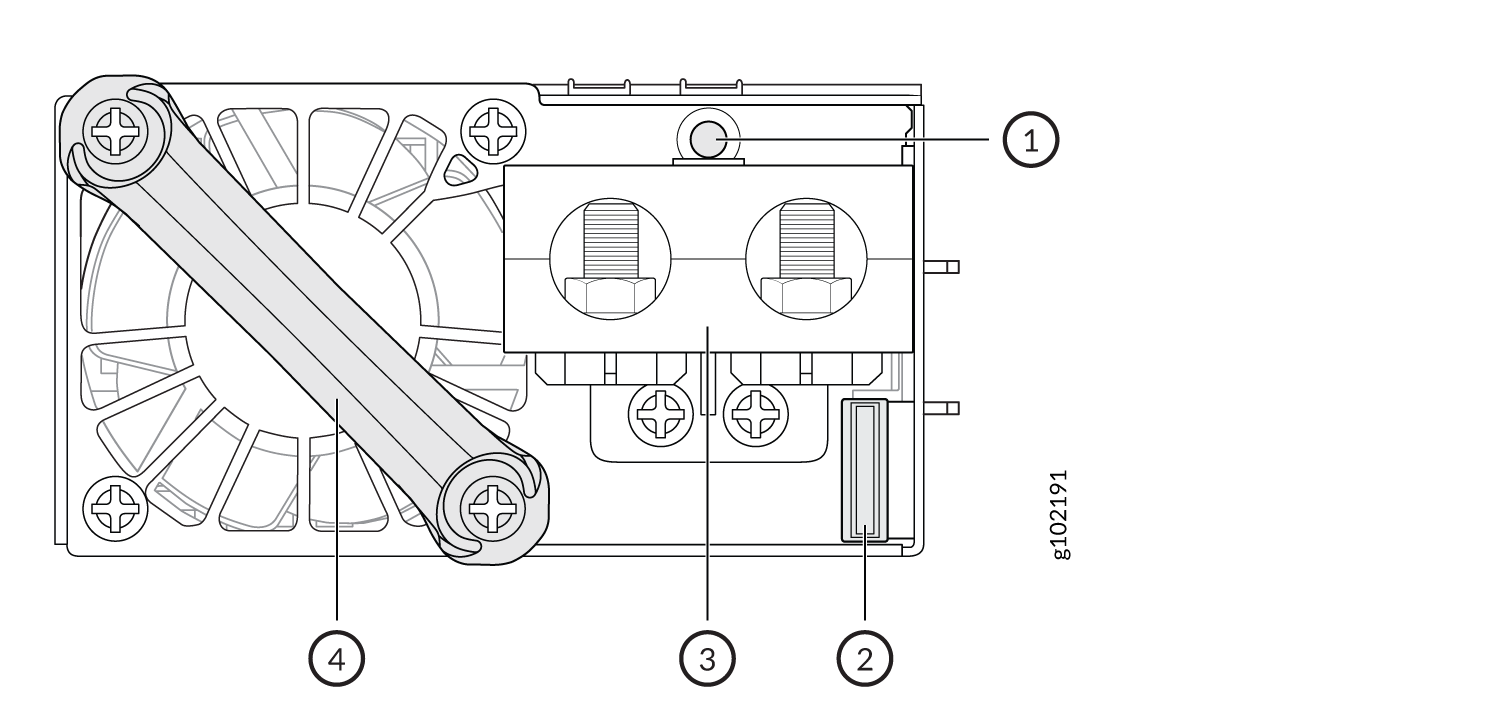

図4:DC PSMコンポーネント DC PSM Components
  1
—

ステータスLED
  3
—

DC インレット ケーブル ラグ ポイント
  2
—

イジェクターレバー
  4回
—

ハンドル
表 5:ACX7332 ルーターの DC PSM LED

LEDカラー

電源の状態

オフ

電源装置には DC 電源がありません

緑一色

PSM はオンで、OK 状態です

緑色に点滅

PSM がスタンバイ状態であるか、シャーシ内の他の PSM が 12VSB(痕跡側波帯)でオンになっています。

点灯

高温、高電力、大電流、ファン障害などの重大なイベントが原因で PSM がシャットダウンしました。

電源コードが抜かれているか、1 つの PSM で電力が失われています。

オレンジの点滅

PSM は動作していますが、警告イベントがあります。考えられる原因には、高温、高電力、大電流、または低速ファンが含まれます。

ACX7332 DC 電源ケーブル

地域の条例、法律、および規格で要求される仕様を満たす DC 電源ケーブルを提供する必要があります。このACX7332は、6AWGおよび75°Cの温度定格撚り銅線をサポートします。

注意：

電源接続が適切な極性を維持していることを確認する必要があります。
警告：

現場配線接続の場合は、銅導体のみを使用してください。
警告：

DC 電源ケーブルは、ACX7332 コンポーネントへのアクセスを妨げたり、人がつまずくような地面に置かれたりしないようにしてください。

ACX7332 DC 電源ケーブル ラグ

ACX7332 ルーターに同梱されているアクセサリ ボックスには、各 PSM の端子スタッドに取り付けるケーブル ラグが含まれています。 図 5 は、DC 電源ケーブル ラグの物理的仕様を示しています。

図 5:ACX7332 DC 電源ケーブル ラグACX7332 DC Power Cable Lugs
注意：

ACX7332 ルーターの設置を開始する前に、資格を持つ電気技師に、用意した電源ケーブルにケーブル ラグを取り付けてもらいます。ケーブルのラグが正しく取り付けられていないと、ACX7332 ルーターが損傷する可能性があります。
