ラックの設置と電源供給を迅速に実施

この手順では、ACX7100-32Cルーターをラックに取り付けて電源に接続するための最も簡単な手順を説明します。

ACX7100-32Cをラックにインストールします

ACX7100-32Cルーターは、4ポストラックまたはキャビネットに取り付けることができます。AC電源のACX7100-32Cルーターを4ポストラックに取り付けて電源に接続する手順を説明します。

インストールする前に、以下を確認してください。

ESD接地ストラップの一端を手首に直接巻き付け、もう一方の端を現場のESDポイントに接続します。
AIR OUTラベルがホットアイルを向くようにルーターを配置します。

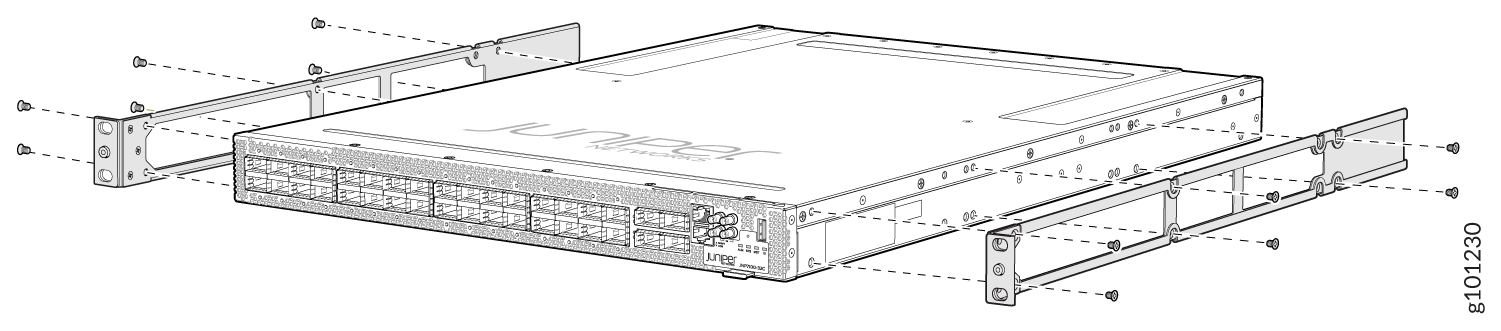

12本の平頭ネジを使用して、取り付けレールをルーターの側面に取り付けます。

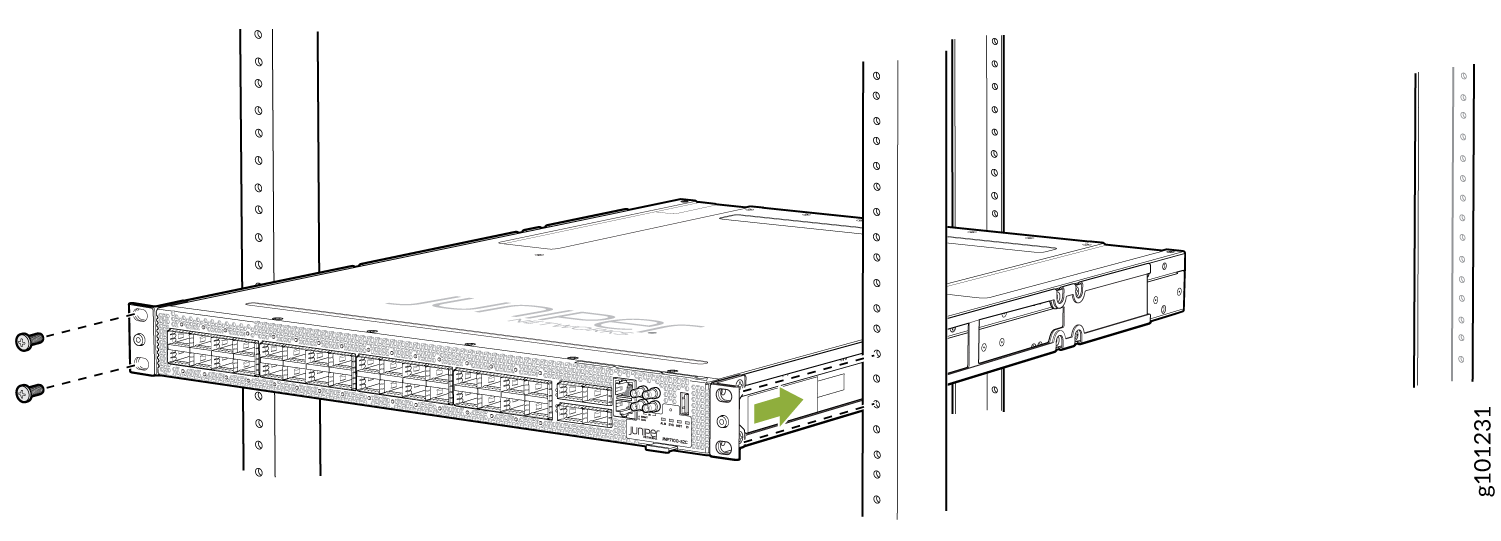

ルーターを持ち上げてラックに配置します。各取り付けレールの下部の穴を各ラックレールの穴に合わせ、ルーターが水平であることを確認します。
ルーターを所定の位置に保持した状態で、2人目の人にラック取り付けネジを挿入してもらい、締めて取り付けレールをラックレールに固定します。最初に下の 2 つの穴のネジを締めてから、上の 2 つの穴のネジを締めてください。

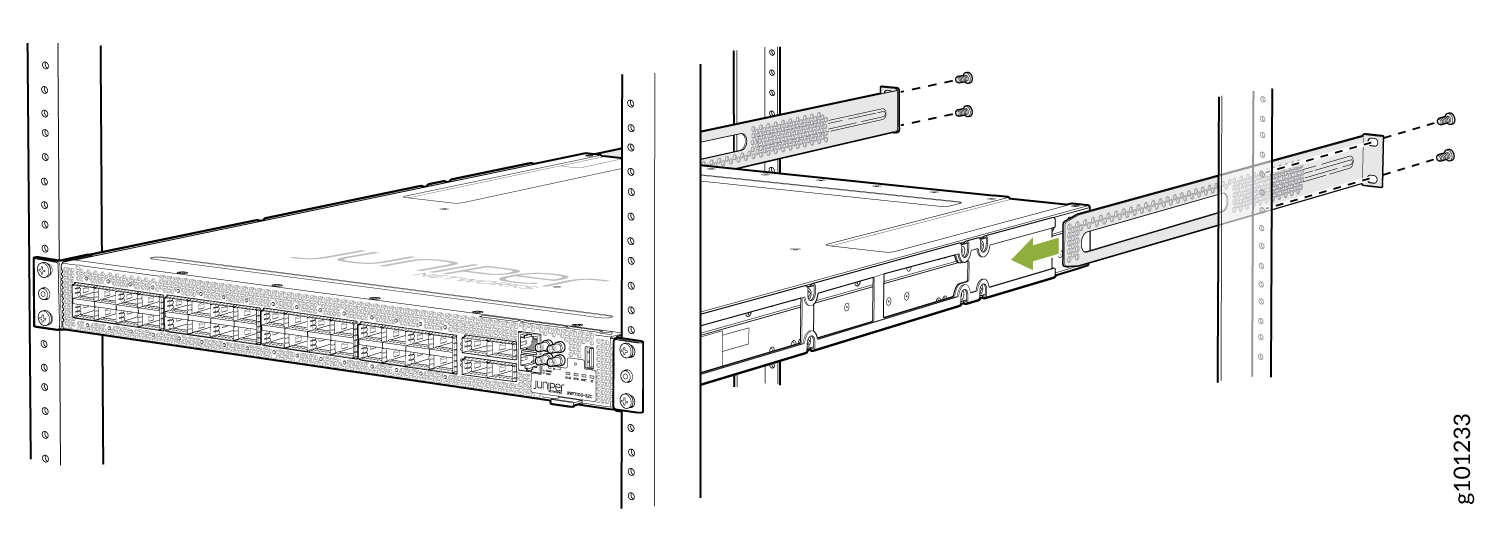

引き続きルーターを所定の位置に保持し、2人目の担当者に取り付けブレードを取り付けレールのチャネルにスライドさせます。
ラック取り付けネジ(ラックで必要な場合はケージナットとワッシャーも使用)を使用して、取り付けブレードをラックに固定します。
ラックの両側にある取り付けブラケットが水平であることを確認します。

注:
未使用のポートがある場合は、ルーターにほこりが入らないように、ダストカバーでプラグを差し込みます。

電源に接続

ACX7100-32Cをラックに取り付けたので、電源に接続する準備が整いました。

AC電源のACX7100-32Cでは、背面パネルに2つのAC電源があらかじめインストールされています。

ESD接地ストラップの一端を手首に直接巻き付けて締め、もう一方の端をルーターのESD接地ポイントの1つに接続します。

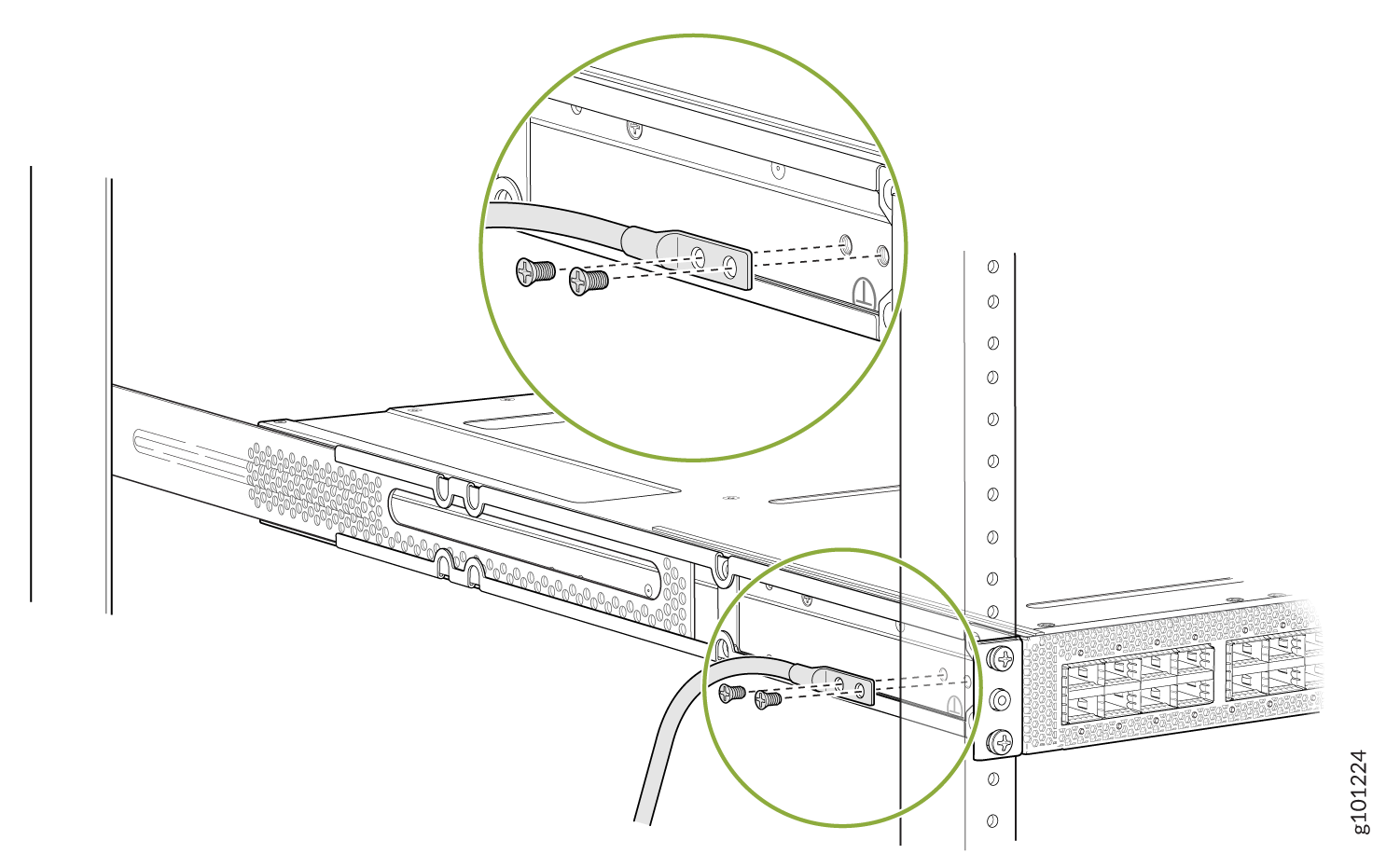

#10-32ネジ2本を使用して、接地ラグと接続ケーブルをシャーシに固定します。左側のレールとブレードアセンブリを通してラグをシャーシに取り付けます。
接地ケーブルのもう一方の端を適切なアースに接続します。
接地ケーブルをドレックスし、他のデバイスコンポーネントに触れたり、アクセスを妨げたりしないようにし、人がつまずく可能性のある場所にドレープしないようにします。
電源装置がシャーシに完全に挿入され、ラッチがしっかりと固定されていることを確認します。

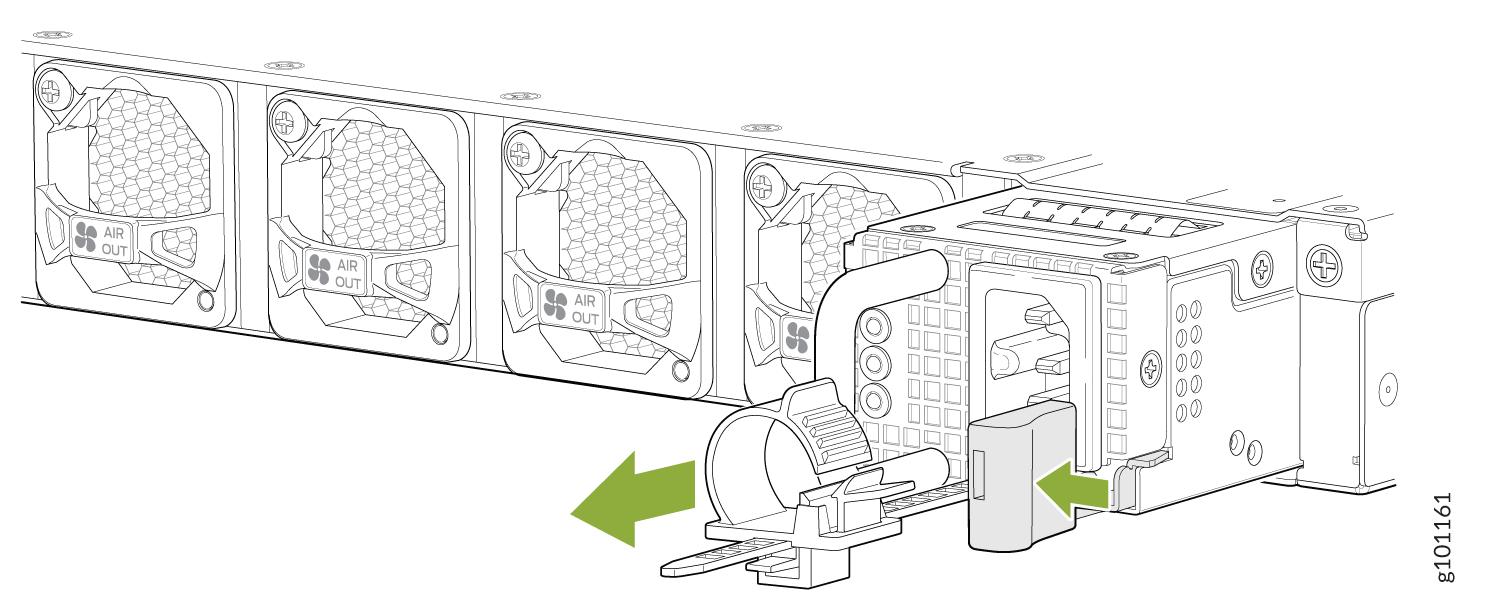

各電源装置について、電源コードリテーナーのループが開いており、電源コードカプラーをインレットに挿入するのに十分なスペースがあることを確認してください。ループが閉じている場合は、リテーナーの小さなタブを押してループを緩めます。
最初の電源装置で、電源コードカプラーを電源コードリテイナーループに通します。
電源コードを電源コンセントに差し込みます。
ループがカプラーのベースにぴったりとフィットするまで、電源コードリテーナーループを電源装置に向かってスライドさせます。
ループのタブを押し、ループを小さな円に引き出します。

警告:
電源コードがルーターコンポーネントへのアクセスを妨げたり、人がつまずく可能性のある場所でドレープをしたりしないように注意してください。
AC電源コンセントに電源スイッチがある場合は、電源を切ります。
電源コードをAC電源コンセントに差し込みます。
AC電源コンセントに電源スイッチがある場合は、電源を入れます。

注:
電源に接続するとすぐにルーターの電源がオンになります。ACX7100-32Cには電源スイッチがありません。
電源装置のAC LEDが緑色に点灯していることを確認します。LEDがオレンジの点灯またはオレンジの点滅の場合は、電源を電源から取り外し、電源を交換します( ACX7100-32C電源のメンテナンスを参照してください)。
手順 7 から 14 を繰り返して、2台目の電源装置の電源を入れます。
