ACX7100-32Cルーターの開梱と取り付け

ACX7100-32Cルーターを開梱する

ACX7100-32Cルーターシャーシは、ハードウェアコンポーネントを収容する剛性の高いシートメタル構造です。ACX7100-32Cルーターは、発泡スチロールの梱包材で固定された段ボール箱で出荷されます。カートンには、アクセサリボックスとクイックスタート手順も含まれています。

注意：

ACX7100-32Cルーターは、輸送用カートン内で最大限に保護されています。設置を開始する準備が整うまで、ルーターを開梱しないでください。

ACX7100-32Cルーターを箱から取り出すには、次の手順に従います。

  1. 輸送用ダンボール箱は、設置場所にできるだけ近い、システム・コンポーネントを取り外すのに十分なスペースがあるステージング・エリアに移動します。
  2. 矢印が上を向くようにカートンを配置します。
  3. 輸送用ダンボール箱の上部フラップを開きます。
  4. アクセサリボックスを取り外し、ボックスに含まれるインベントリと照らし合わせて内容を確認します。
  5. ルーターを固定している梱包材を引き出します。
  6. 受け取ったシャーシ コンポーネントを確認します。
  7. 後でルーターを移動または発送する必要がある場合に備えて、輸送用ダンボール箱と梱包材を保管しておいてください。
表 1:ACX7100-32C ルーターのパーツ リスト

コンポーネント

量

6 個のファン モジュールと 2 個の PSM を搭載したシャーシ

1

AC 電源コード(汎用、タイプ C15 カプラー)

2

コンソールと時刻 (TOD) 装置に同時に接続するためのブレークアウト・ケーブル

1

電源コードリテーナー

2

4 ポスト ラック取り付けキット

1

ドキュメントロードマップカード

1
手記：

DB-9 アダプタ付きの RJ-45 コンソール ケーブルは、デバイス パッケージに含まれなくなりました。コンソール ケーブルとアダプターがデバイス パッケージに含まれていない場合、または別のタイプのアダプターが必要な場合は、以下を個別に注文できます。

  • RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 to DB-9 アダプタ(JNP-CBL-RJ45-DB9)

  • RJ-45 - USB-C アダプター(JNP-CBL-RJ45-USBC)

RJ-45 - USB-A または RJ-45 - USB-C アダプターを使用する場合は、PC に X64 (64 ビット) 仮想 COM ポート (VCP) ドライバーがインストールされている必要があります。ドライバーをダウンロードするには、 https://ftdichip.com/drivers/vcp-drivers/ を参照してください。

製品の登録 - SLAの検証に必須

ジュニパーネットワークスの Web サイトを使用して、すべての新しいジュニパーネットワークスのハードウェア製品、および既存のインストール済み製品への変更を登録します。製品の登録および製品への変更により、ハードウェア交換のサービスレベル契約 (SLA) が有効になります。

注意：

ジュニパーネットワークス Web サイトに製品のシリアル番号を登録します。設置ベースデータが追加または変更された場合、または設置ベースが移動された場合は、設置ベースデータを更新します。ジュニパーネットワークスは、お客様がハードウェア交換のサービスレベル契約(SLA)に準拠していないこと、シリアル番号が登録されていない、または正確な設置ベース データが含まれていない製品については責任を負いません。

https://tools.juniper.net/svcreg/SRegSerialNum.jsp で製品を登録します。

https://www.juniper.net/customers/csc/management/updateinstallbase.jsp で設置ベースを更新します。

ラックへの ACX7100-32C ルーターの取り付け

デバイスに付属の取り付けキットを使用して、ACX7100-32C ルーターをラックに取り付けることができます。

ラックの設置を開始する前に

ラックへの ACX7100-32C ルーターの取り付けを開始する前に、以下を行ってください。

  1. ESD(静電放電)による損傷の防止方法を理解しているか確認してください。静電放電による損傷の防止を参照してください。
  2. ラックを恒久的な位置に置き、通気と保守のために十分な隙間を確保し、建物構造に固定します。
  3. 一般的な取り付け場所のガイドラインを読み、特にシャーシとコンポーネントを持ち上げる際のガイドラインに注意してください。
  4. ルーターを輸送用ダンボール箱から取り出します。
  5. ルータをラックに取り付けるために、次の部品と工具が揃っていることを確認します。

    • ESD接地ストラップ(付属していません)

    • 1 組の前面取り付けレール(付属)

    • 取り付けレールをシャーシに固定するためのネジ(付属)

    • プラス(+)ねじ回し、No.1およびNo.2、取り付けネジ用(別売)

    • 地理的な場所に適したプラグ付きの2つの電源コード(付属)

    • RJ-45 ケーブルおよび RJ-45 to DB-9 シリアル ポート アダプタ(別売)

    • シリアルポートを備えたPCラップトップなどの管理ホスト(別売)

注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの最下部に取り付け、その他のユニットはラックの最下部から上部にユニットの重量の昇順で取り付けます。

ラックへの ACX7100-32C ルーターの取り付け

ルーターを 4 ポスト ラックに取り付けるには、次の手順に従います。

  1. ルーターをラックの前面に配置します。
  2. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端を現場の ESD ポイントと接続します。
  3. 前面取り付けレールの穴をシャーシ側面の穴に合わせます( 図1参照)。
    図 1:ACX7100-32C ルーターInstall the Mounting Rails on an ACX7100-32C Routerへの取り付けレールの取り付け
  4. プラス(+)No.1 ドライバを使用して、取り付けネジを使用して取り付けレールをシャーシに固定します。
  5. 両側に 1 人ずつ、シャーシの底面を持ち、取り付けレールがラックレールと揃うようにシャーシを慎重に持ち上げます。
  6. レールをラックレールに取り付けた状態で、シャーシを慎重にスライドさせます( 図2を参照)。
    図 2:ACX7100-32C ルーターを 4 ポスト ラック Install the ACX7100-32C Router in a Four-Post Rackに設置する

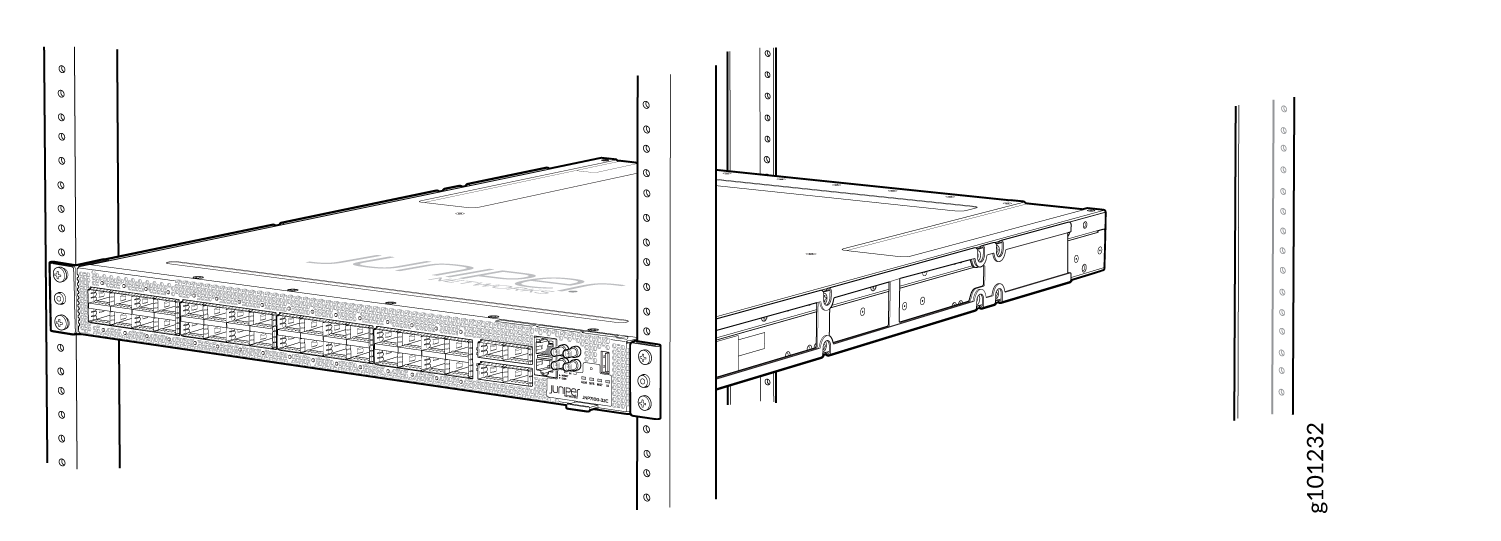

  7. 取り付けねじを、ラックと位置合わせされた前面取り付けブラケットの各穴に下から取り付け、ねじを締めます。 図 3 は、ルーターが 4 ポスト ラックの前面レールに完全に固定されている状態を示しています。
    図 3:前面取り付けブラケットACX7100-32C Router Secured by Front-Mounting Bracketsで固定された ACX7100-32C ルーター
  8. シャーシの背面で、ブレードの端にある背面取り付けブラケットがラックレールに接触するまで、シャーシの両側にある背面取り付けブレードをスライドさせます( 図4を参照)。

    シャーシの両側にある背面取り付けブレードは可動式です。ラックの奥行きに応じてブレードの長さを調整できます。

    図 4:ACX7100-32C ルーター Install the Rear-Mounting Blades on an ACX7100-32C Router への背面取り付けブレードの取り付け
  9. 取り付けねじを、ラックと位置合わせした背面取り付けブラケットの各穴に下から取り付け、しっかりと固定します。ネジに5.0〜5.5lb-inのトルクを加えます。
  10. シャーシの位置合わせを目視で確認します。

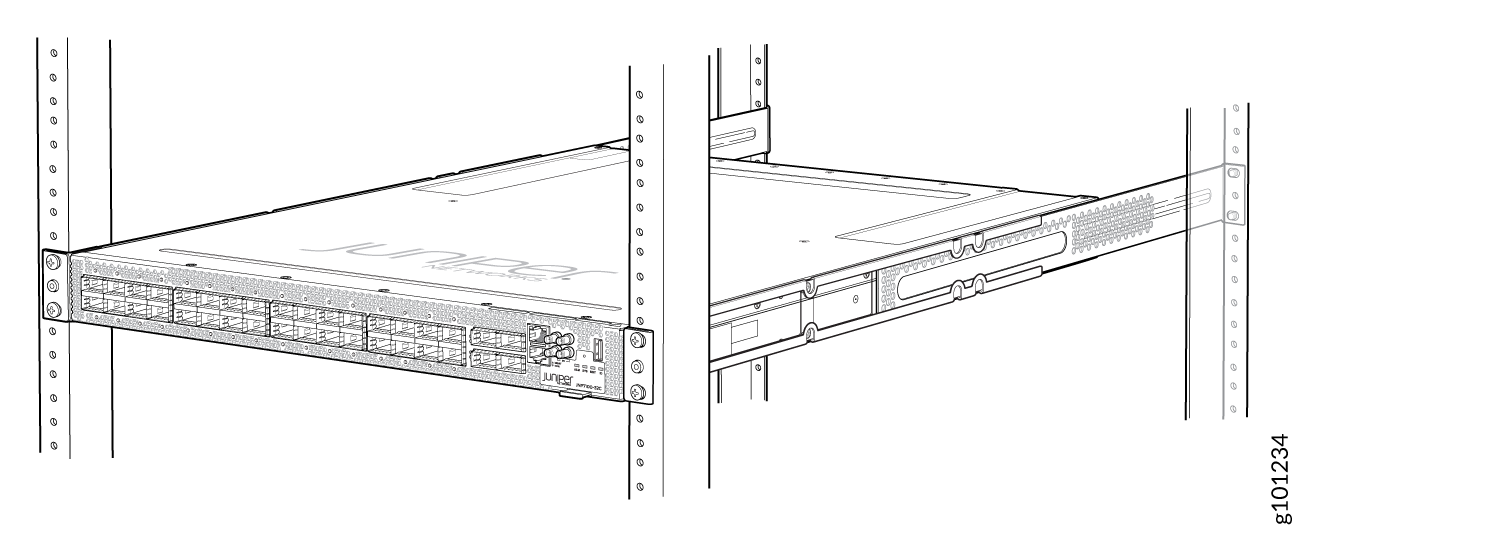

    シャーシをラックに正しく取り付けていれば、ラックの片側にあるすべての取り付けねじが反対側の取り付けねじと揃い、ルーターは水平になります。 図 5 は、ルーターを完全に固定し、4 ポスト ラックに設置した状態を示しています。

    図 5:4 ポスト ラック ACX7100-32C Router Installed in a Four-Post Rackに取り付けられた ACX7100-32C ルーター

JNP-4PST-RMK-1U-Eラック取り付けキットを使用して、ACX7100-32Cルーターをラックまたはキャビネットに取り付けます

ACX7100-32C ルーターは、四角い穴またはネジ穴の 4 ポスト 19 インチに取り付けることができます。パーシャルツールレスJNP-4PST-RMK-1U-Eラックマウントキットを使用したラック。

JNP-4PST-RMK-1U-Eラックマウントキットは、次の部品で構成されています。

  • 前面と背面の一対の取り付けレール

  • 一対の取り付けブラケット

  • 16 平頭 M4 x 6 mm プラスネジ

4 ポスト設置は、四隅すべてでデバイスを均等に支えます。

JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、四角い穴のラックにデバイスをマウントします

次の工具と部品が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)。

  • No.2 プラス(+)ねじ回し(付属)

  • ラック支柱に取り付ける前後の一対の取り付けレール(ラック取り付けキットに付属)

  • 一対の取り付けブラケットと16本の平頭M4 x 6 mmプラスネジ。これらのブラケットは、事前に取り付けられていない場合(ラック取り付けキットに付属)に付属している場合、デバイスに取り付けます

JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、ラック内の 4 本の支柱にデバイスを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に直接巻いて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 取り付けレールを組み立てます。

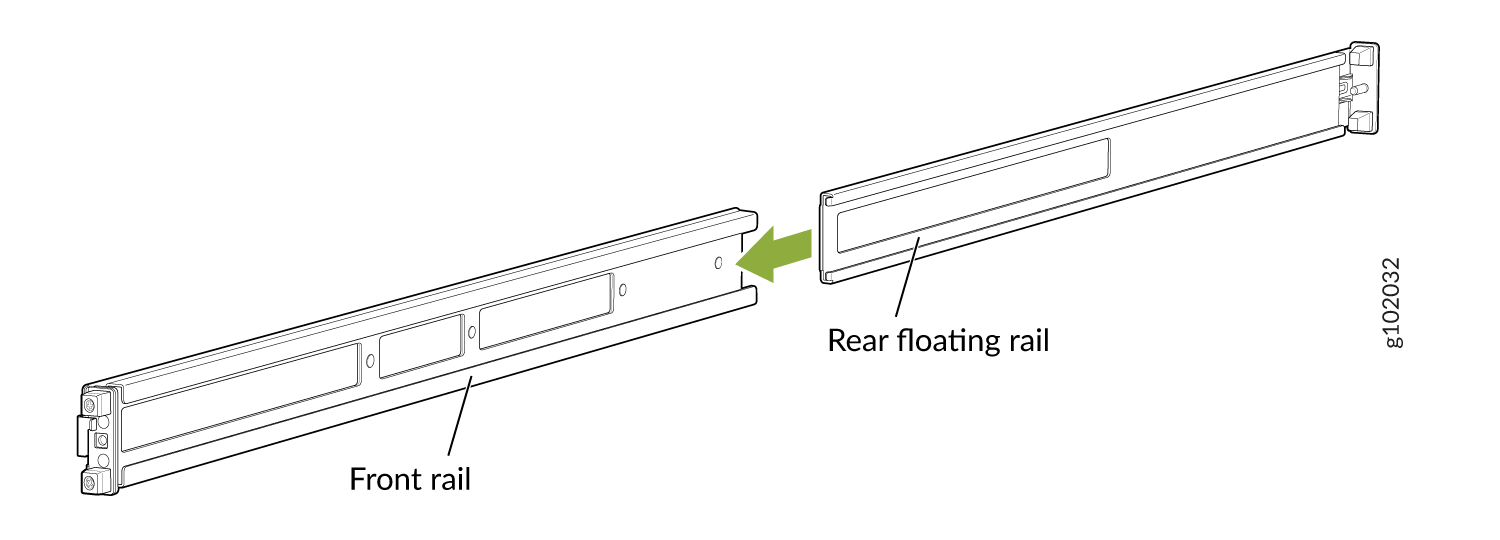

    1. 背面のフローティングブラケットを前面ブラケットにスライドさせます。図 6 を参照してください。
      図6:取り付けレールAssemble the Mounting Rails組み立てる

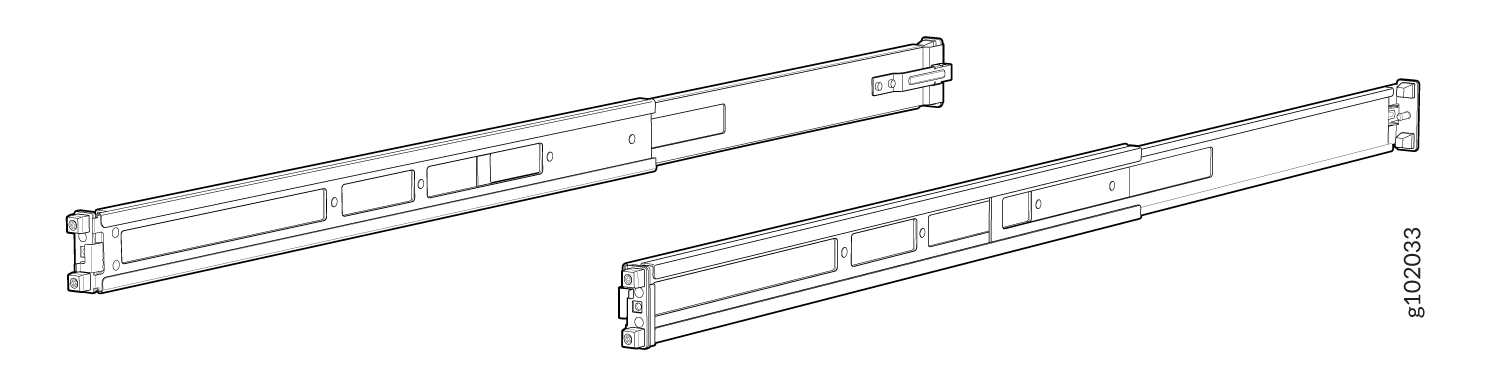

    2. 取り付けレールが組み立てられています。図 7 を参照してください。
      図7:Front and Rear Rails Assembled組み立てた前面レールと背面レール
  3. 取り付けレールをラックに取り付けます。

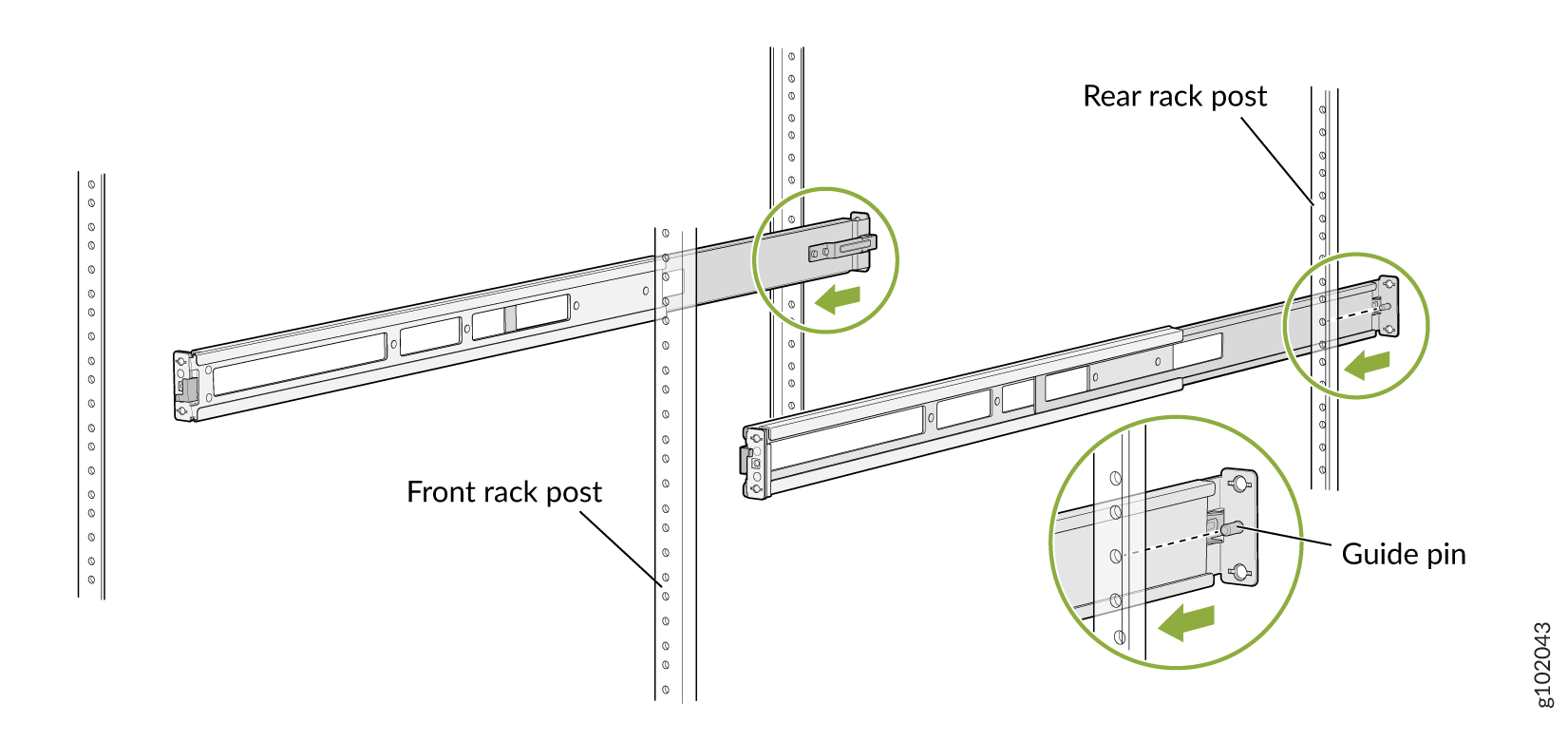

    1. 背面取り付けレールのガイドブロックを背面支柱の穴に合わせます。背面の取り付けレールをラックの前方方向に引いて、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、カチッという音が聞こえます。図 8 を参照してください。
      図8:背面フローティングレールInstall the Rear Floating Railsの取り付け

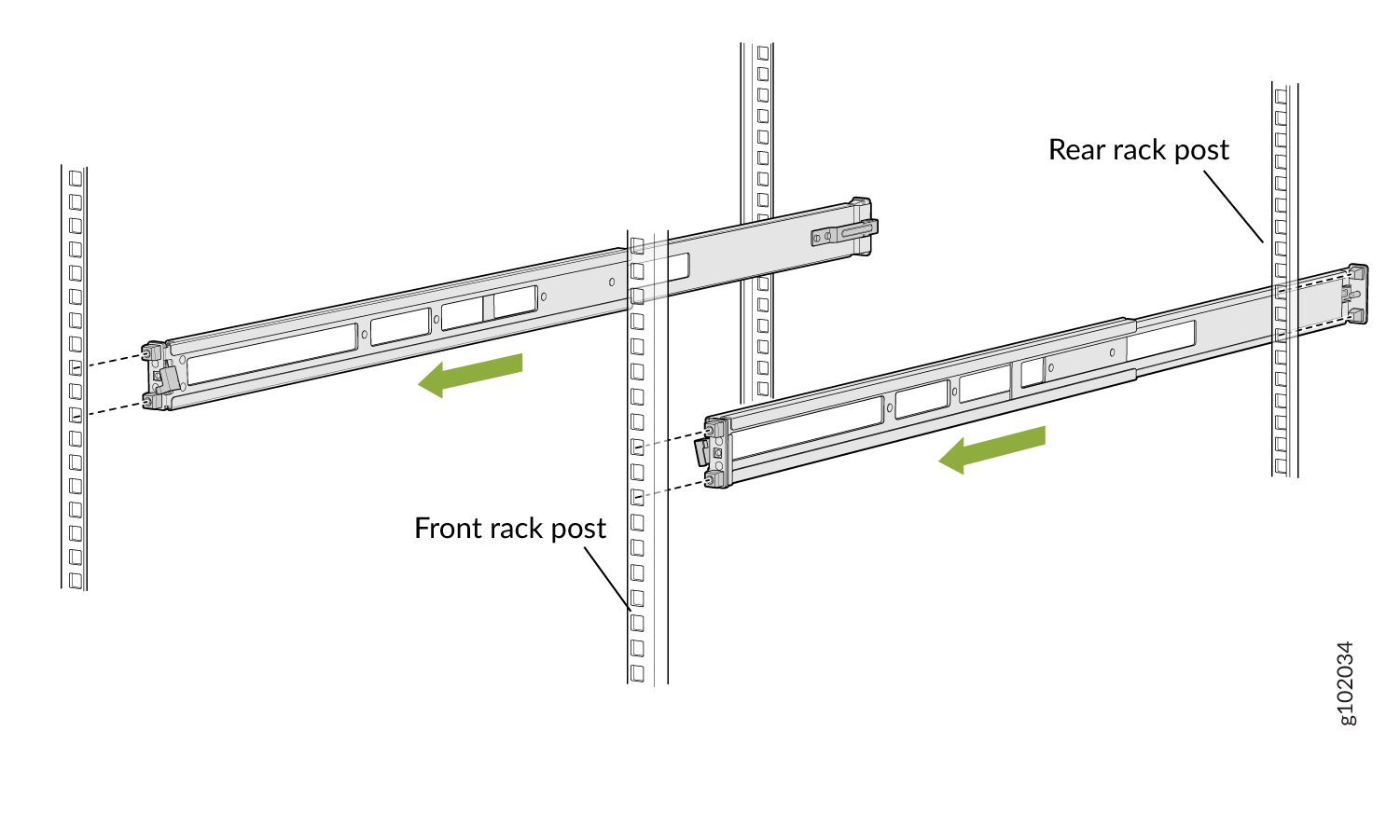

    2. 前面取り付けレールのラッチ ロックを開いた位置に移動し、前面取り付けレールをスライドさせて、ガイド ブロックを前面ラック支柱に挿入します。図 9 を参照してください。
      図 9:前面取り付けレールの取り付け Install the Front Mounting Rails

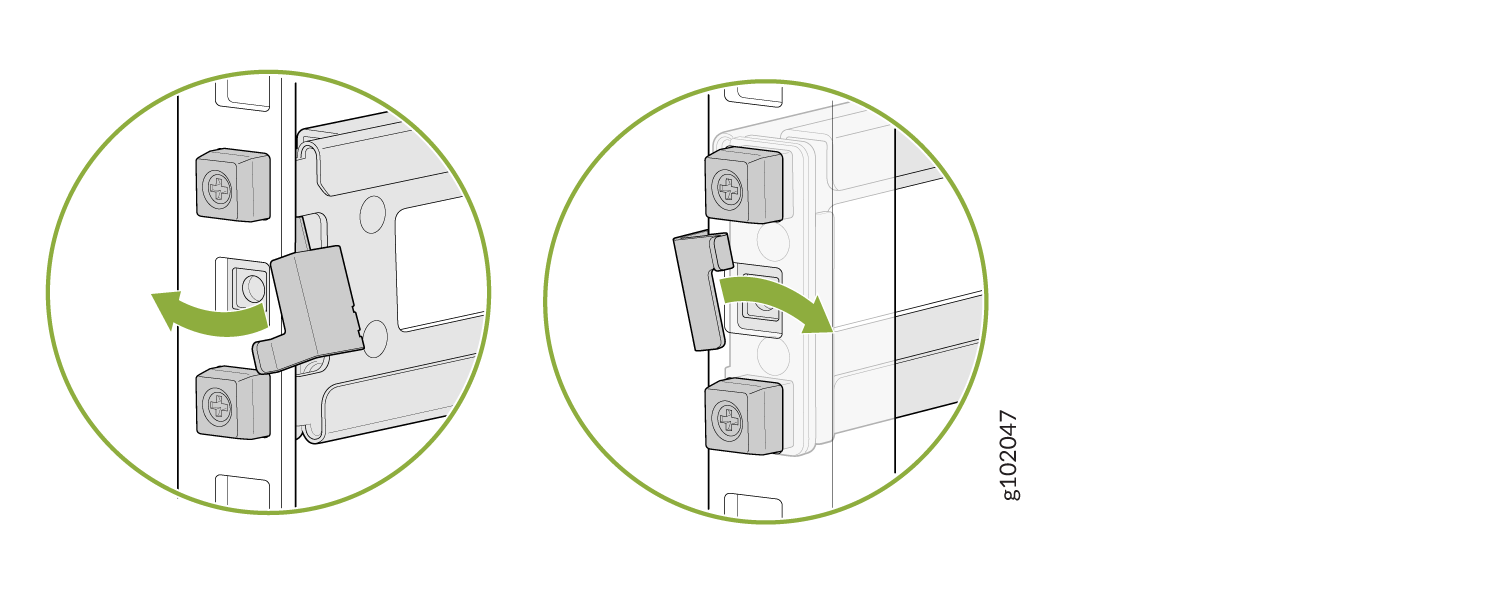

    3. ロックラッチをロック位置まで押します。図 10 を参照してください。
      図10:前面取り付けレールのロックラッチ Front Mounting Rails Lock Latch

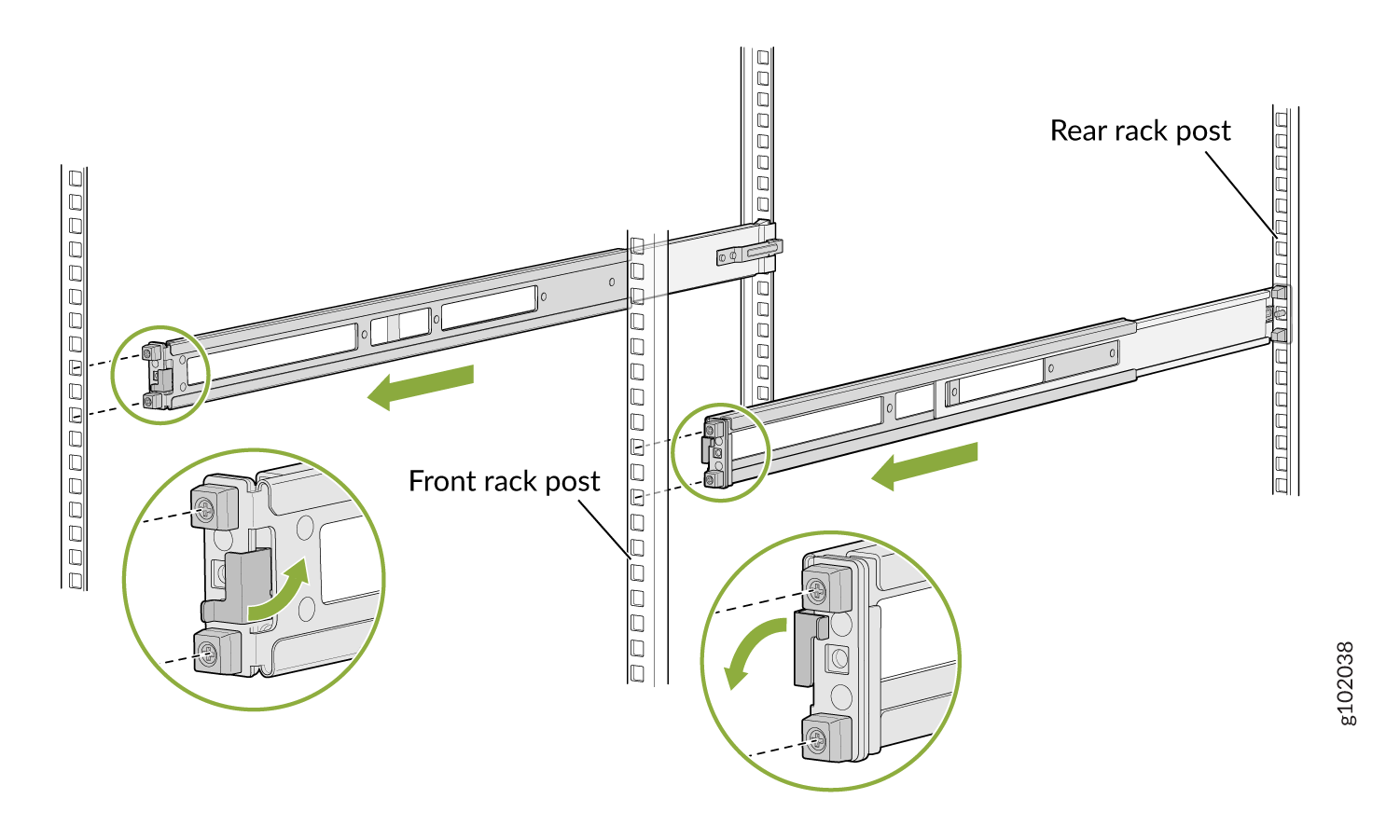

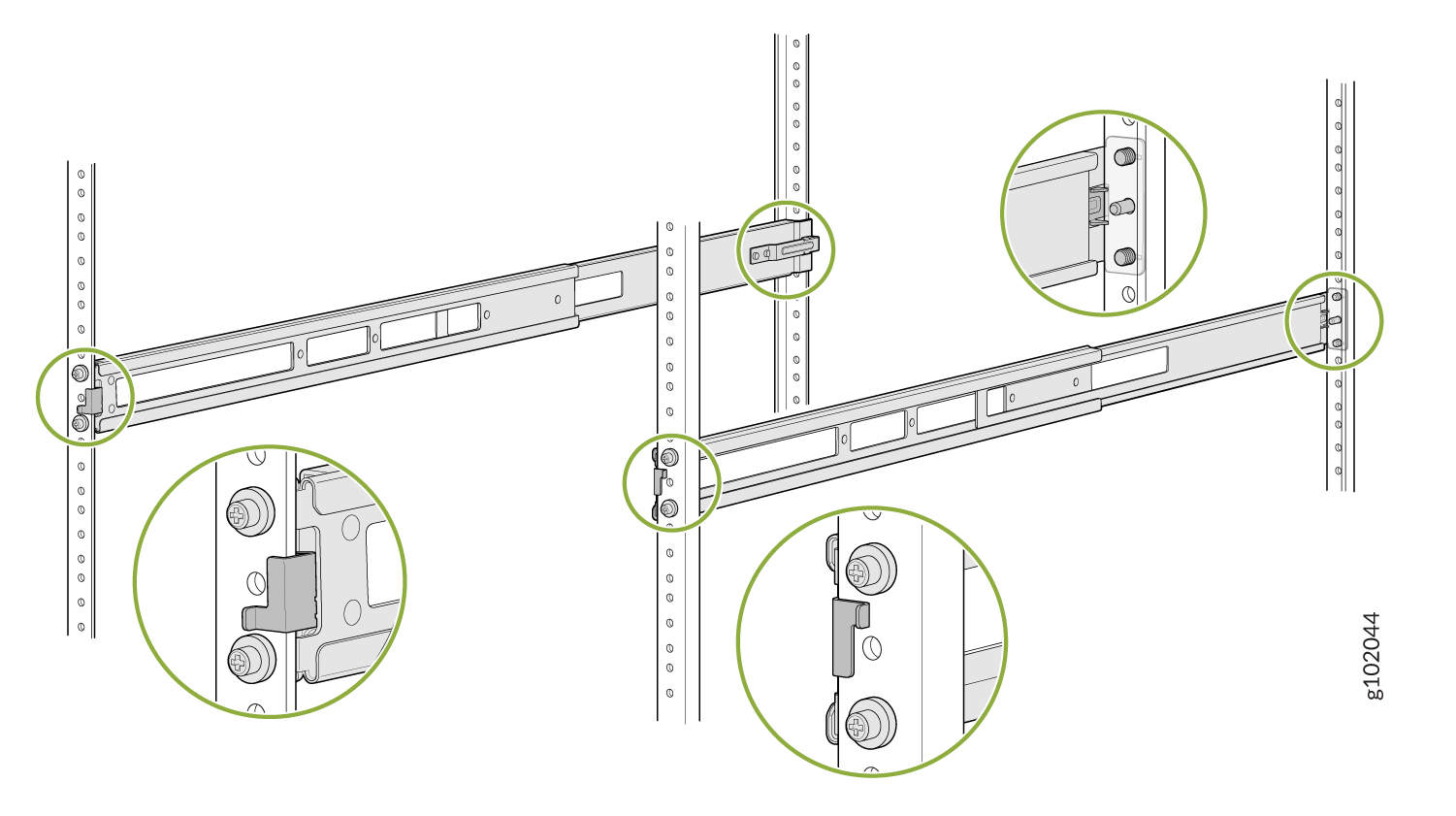

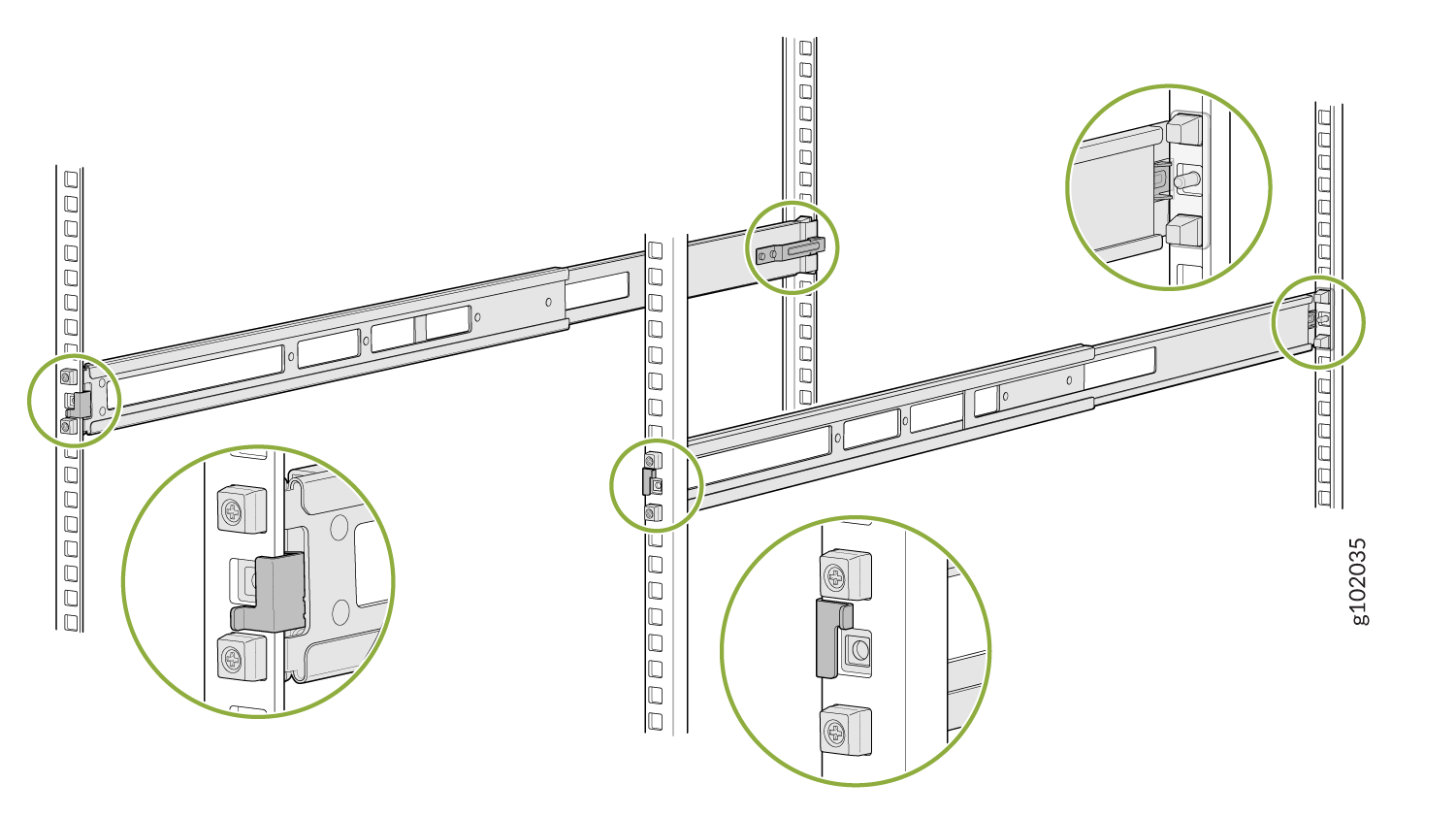

    4. 前面と背面のラッチが取り付けレールの所定の位置にロックされていることを視覚的に確認します。図 11 を参照してください。
      図11:取り付けレールの取り付けとロック Mounting Rails Installed and Locked
  4. 取り付けブラケットが事前に取り付けられていない場合は、デバイスに取り付けます。デバイスにすでに取り付けブラケットがプリインストールされている場合は、この手順をスキップして次の手順に進みます。
    1. 取り付けブラケットの穴をシャーシの側面パネルのネジ穴に合わせます。
    2. フラットヘッドM4 x 6mmプラスネジを挿入して、取り付けブラケットをシャーシの位置合わせされた穴に取り付けます(図12を参照)。ネジを締めます。
      図12:取り付けブラケットをデバイス Attach the Mounting Brackets to the Deviceに取り付ける
  5. コンポーネントのAIR OUTラベルがホットアイルの隣に来るようにデバイスを配置します。

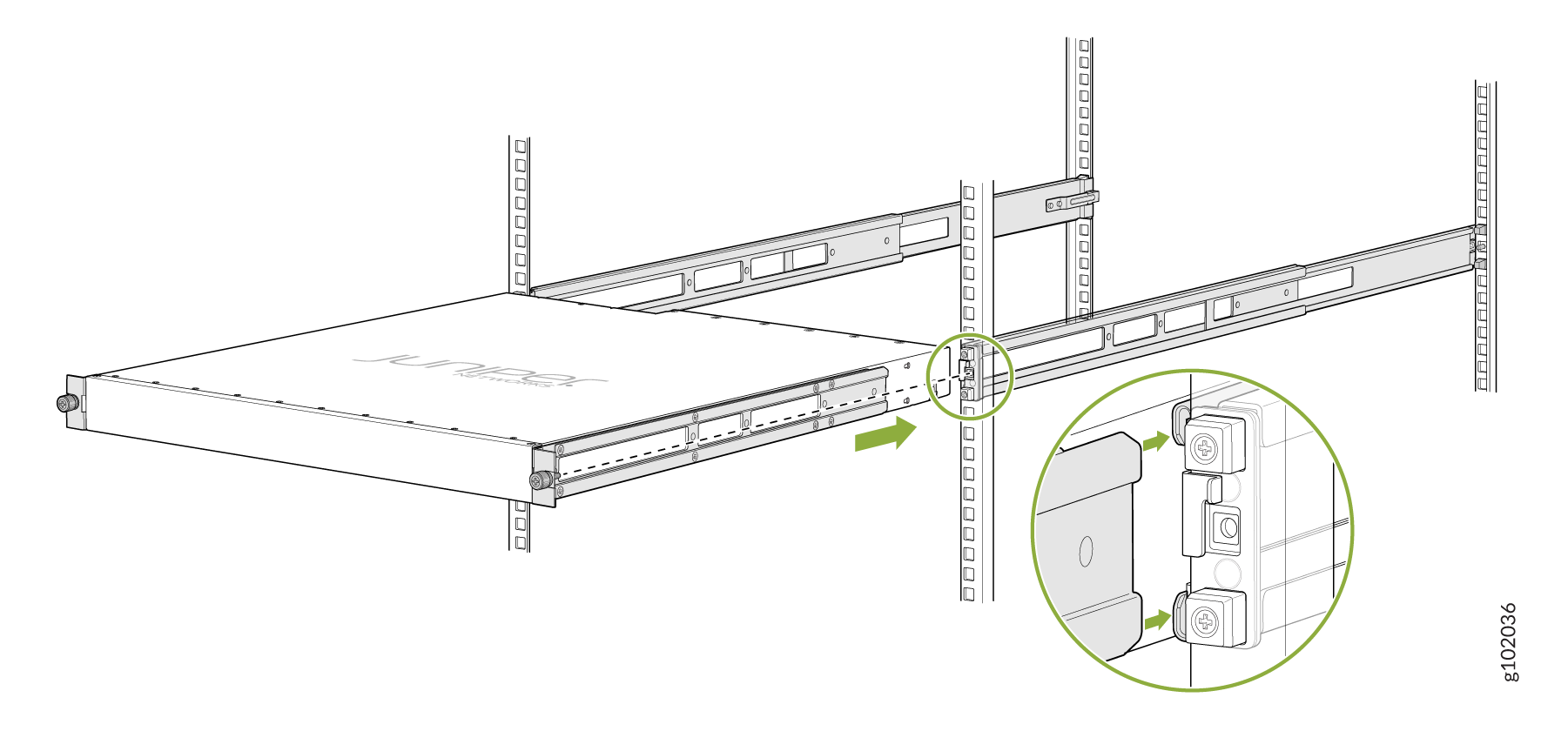

  6. デバイスの両側をつかんで持ち上げ、取り付けレールが取り付けブラケットの溝にスライドするようにデバイスを配置します。図 13 を参照してください。
    図13:デバイスをラックSlide the Device into the Rackにスライドさせる

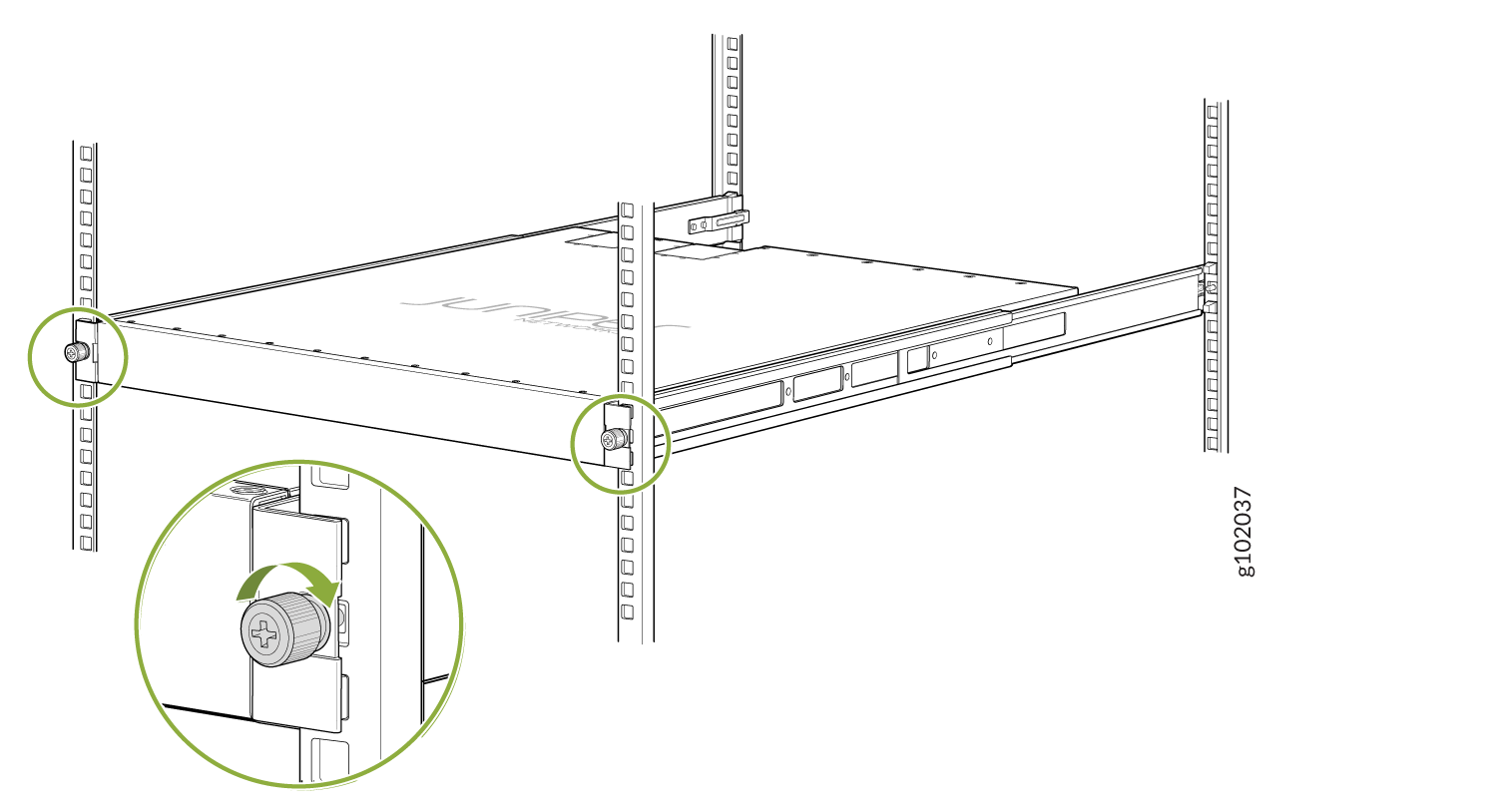

  7. 2 本の蝶ネジを締めてデバイスを固定します。図 14 を参照してください。
    図14:つまみネジTighten the Thumb Screwsを締めます

ネジ穴ラックにJNP-4PST-RMK-1U-Eラック取り付けキットを使用してデバイスを取り付けます

次の工具と部品が揃っていることを確認します。

  • ESD接地ストラップ(付属していません)

  • No.2 プラス(+)ねじ回し(付属)

  • ラック支柱に取り付ける前後の一対の取り付けレール(ラック取り付けキットに付属)

  • 一対の側面取り付けブラケットと 16 本の平頭 M4 x 6 mm プラスネジ。これらのブラケットは、事前に取り付けられていない場合(ラック取り付けキットに付属)に付属している場合、デバイスに取り付けます

JNP-4PST-RMK-1U-E ラック取り付けキットを使用して、ネジ穴ラックの 4 本の支柱にデバイスを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に直接巻いて締め、ストラップのもう一方の端をデバイスの ESD ポイントと接続します。
  2. 取り付けレールを組み立てます。

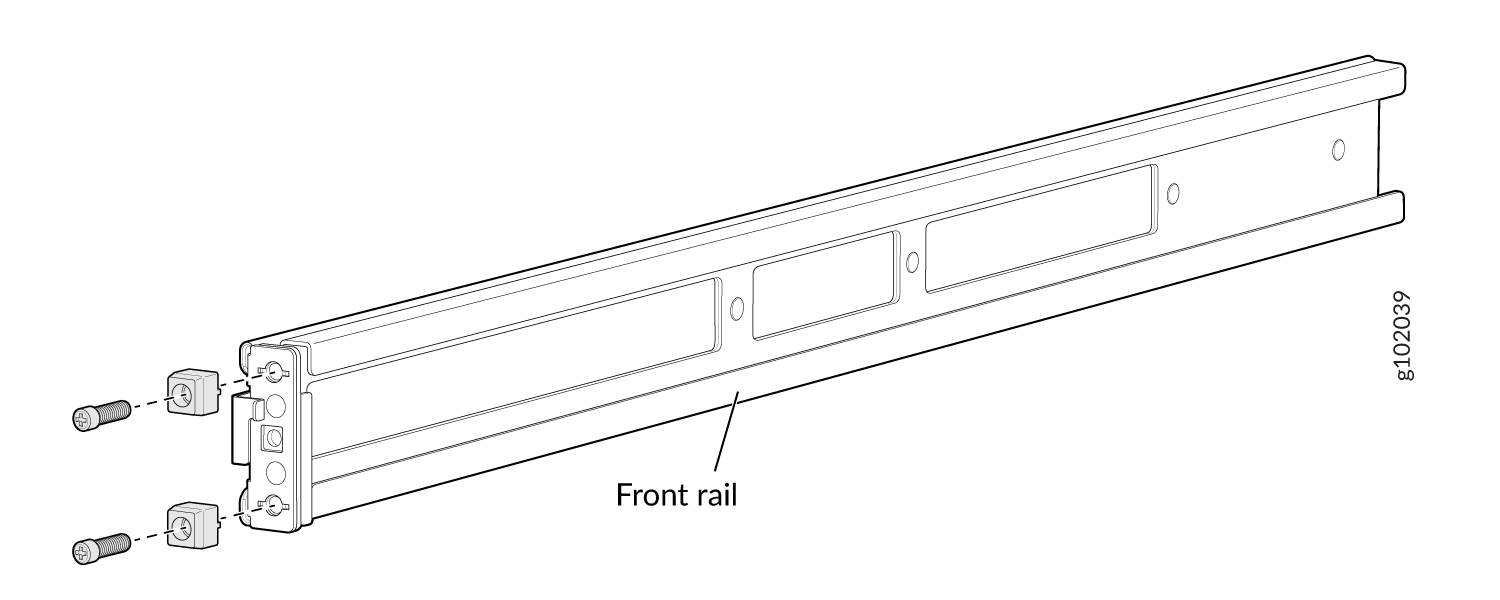

    1. ネジを緩めてガイドブロックを前面取り付けレールから取り外し、後で使用するために保管します。図 15 を参照してください。
      図 15:前面取り付けレール Remove Guide Blocks from Front Mounting Railからガイド ブロックを取り外す
    2. ネジとワッシャーを緩めて、後部フローティングレールからガイドブロックを取り外します。ガイドブロック、ネジ、ワッシャーは、後で使用するために保管しておいてください。図 16 を参照してください。
      図 16: リア フローティング レール Remove Guide Blocks from Rear Floating Railからガイド ブロックを取り外す

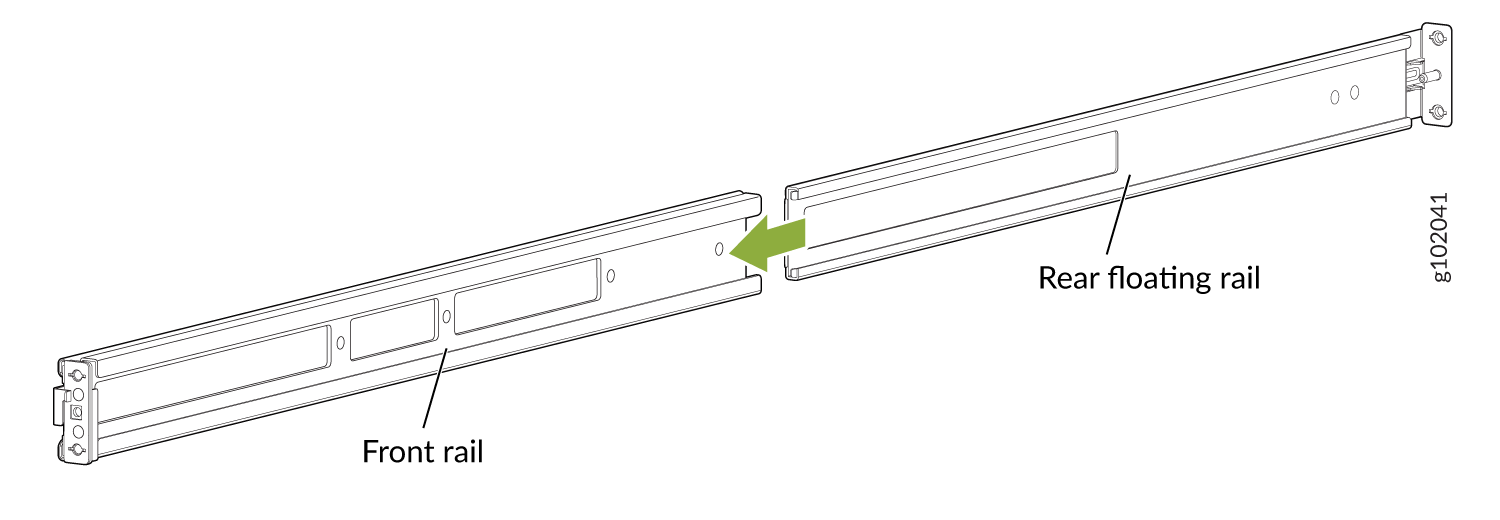

    3. 背面のフローティングレールを前面の取り付けレールにスライドさせます。図 17 を参照してください。
      図 17:背面フローティング レールを前面取り付けレールSlide Rear Floating Rail into Front Mounting Railにスライドさせる

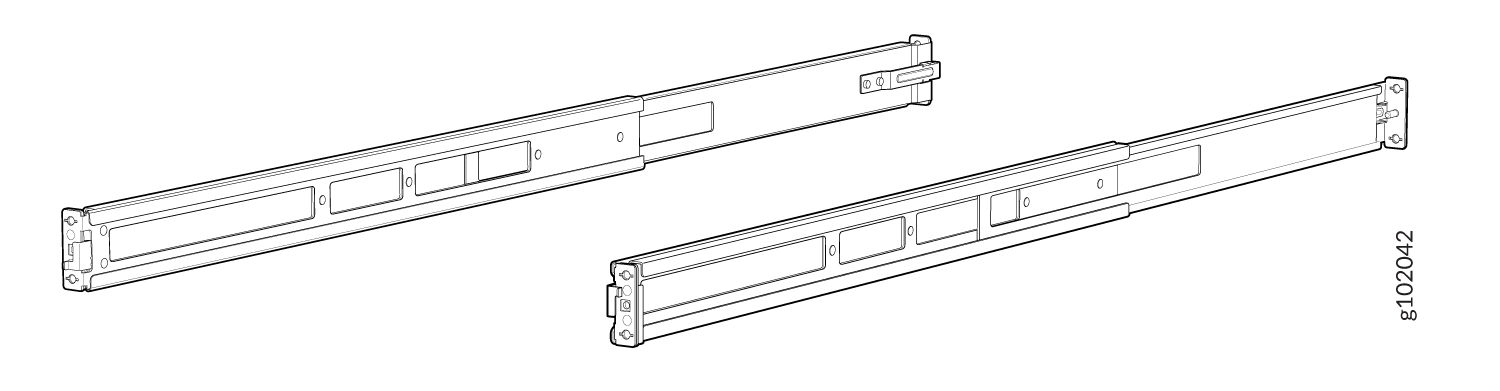

    4. 取り付けレールが組み立てられています。図 18 を参照してください。
      図 18:Front and Rear Rails Assembled組み立てた前面レールと背面レール
  3. 取り付けレールをネジ穴ラックに取り付けます。
    1. 背面取り付けレールのガイドブロックを背面支柱の穴に合わせます。背面の取り付けレールをラックの前方方向に引いて、レールを所定の位置にロックします。ラッチが対応するラックの穴にロックされると、カチッという音が聞こえます。図 19 を参照してください。
      図 19: 背面フローティング レールの取り付け Install the Rear Floating Rails

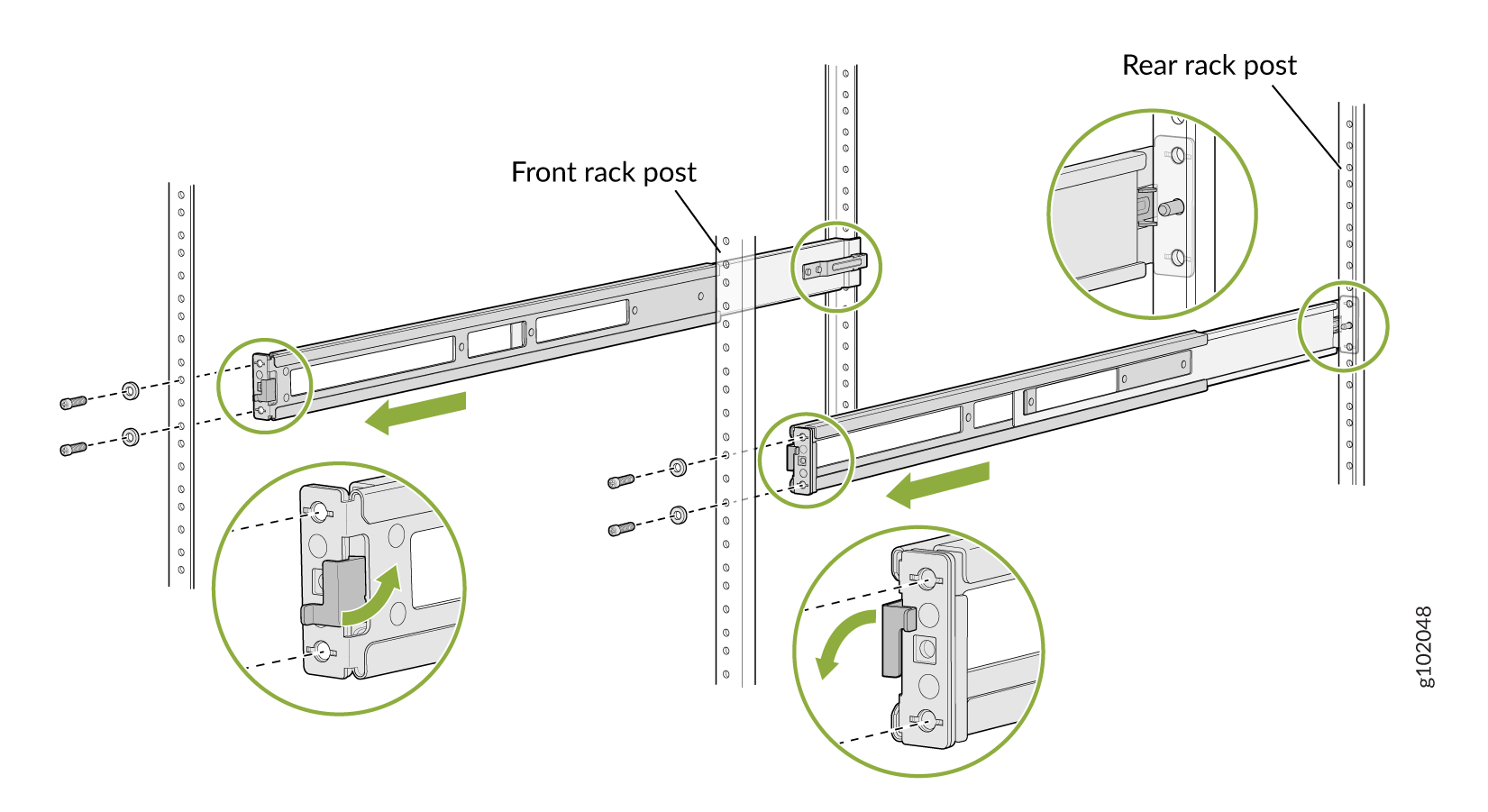

    2. 前面取り付けレールのラッチ ロックを開いた位置に移動し、前面取り付けレールをスライドさせて前面ラック支柱に位置合わせします。 ロックラッチをロック位置まで押し込み、手順 2.a で取り外したネジと手順 2.b で取り外したワッシャーを使用して、前面取り付けレールを前面ラック支柱に固定します。図 20 を参照してください。
      図 20:前面取り付けレールの取り付け Install the Front Mounting Rails
    3. ラックのネジ山サイズに適したネジ(付属していません)を使用して、背面のフローティングレールを背面ラック支柱に固定します。図 21 を参照してください。
      図21:背面フローティングレールSecure the Rear Floating Rails固定

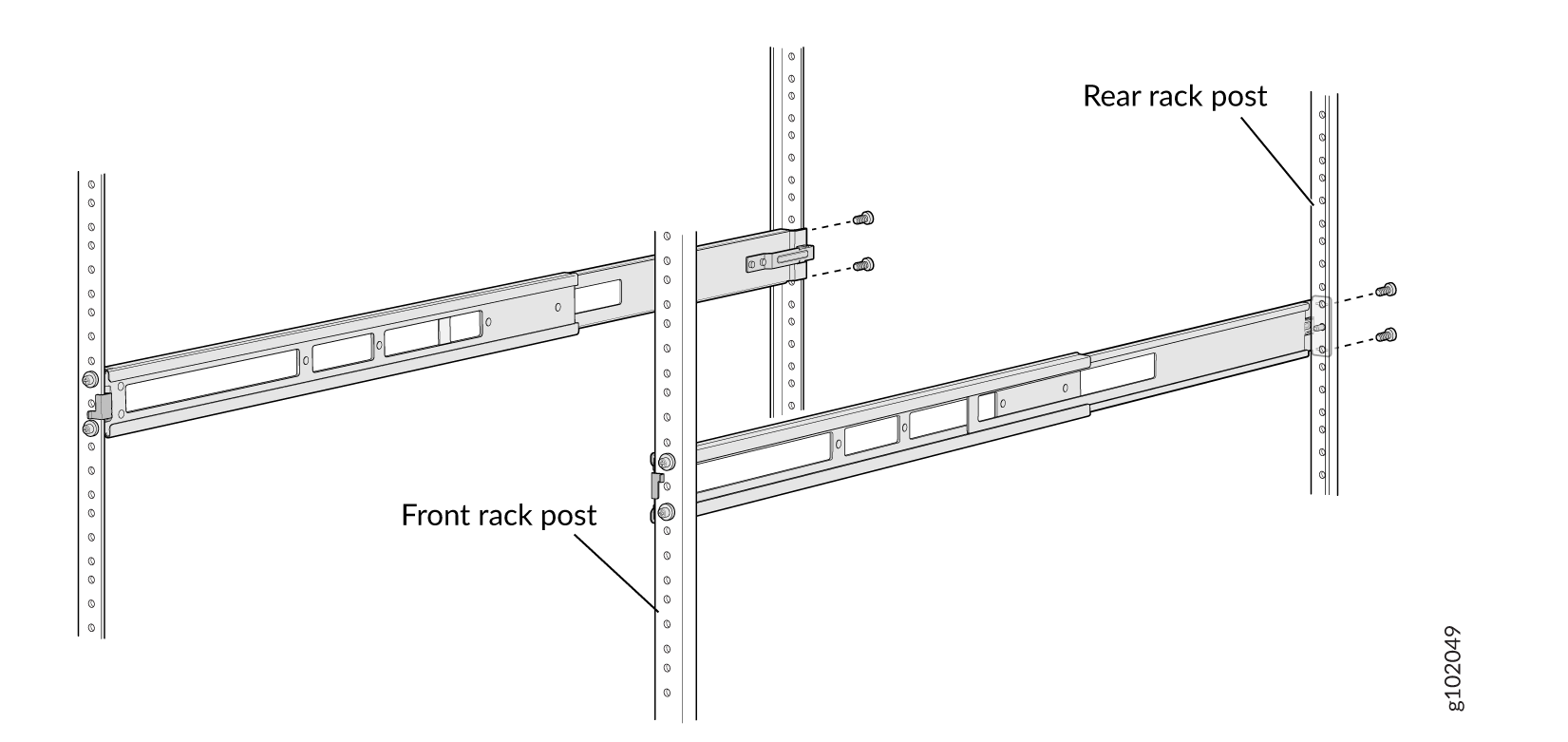

    4. 前面と背面のラッチが取り付けレールの所定の位置にロックされていることを視覚的に確認します。図 22 を参照してください。
      図22:取り付けレールの取り付けと固定 Mounting Rails Installed and Secured
  4. 取り付けブラケットが事前に取り付けられていない場合は、デバイスに取り付けます。デバイスにすでに取り付けブラケットがプリインストールされている場合は、この手順をスキップして次の手順に進みます。
    1. 取り付けブラケットの穴をシャーシの側面パネルのネジ穴に合わせます。

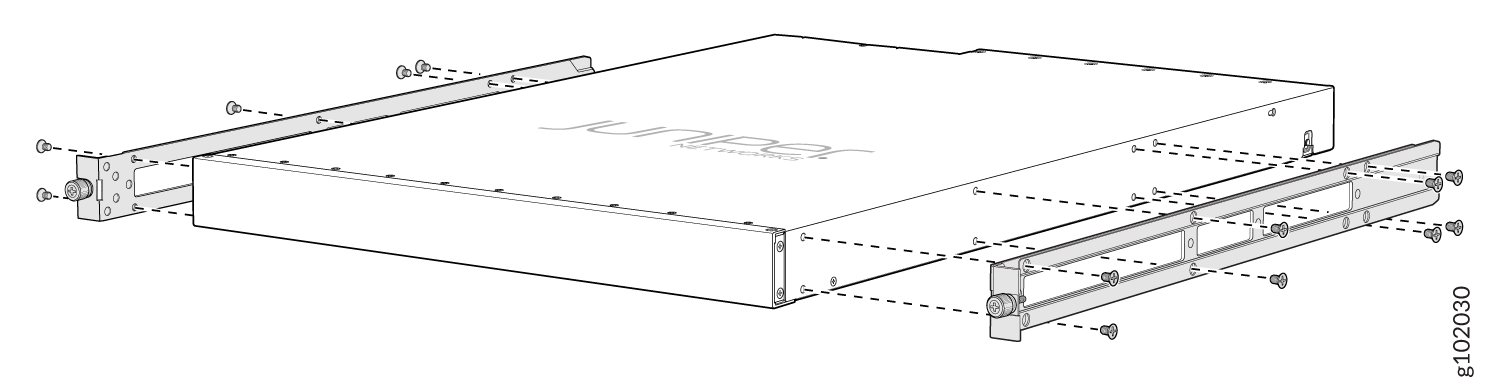

    2. フラットヘッド M4 x 6 mm プラス ネジを挿入して、取り付けブラケットをシャーシの位置合わせされた穴に取り付けます(図 23 を参照)。ネジを締めます。
      図23:取り付けブラケットをデバイスAttach the Mounting Brackets to the Deviceに取り付ける
  5. コンポーネントのAIR OUTラベルがホットアイルの隣に来るようにデバイスを配置します。

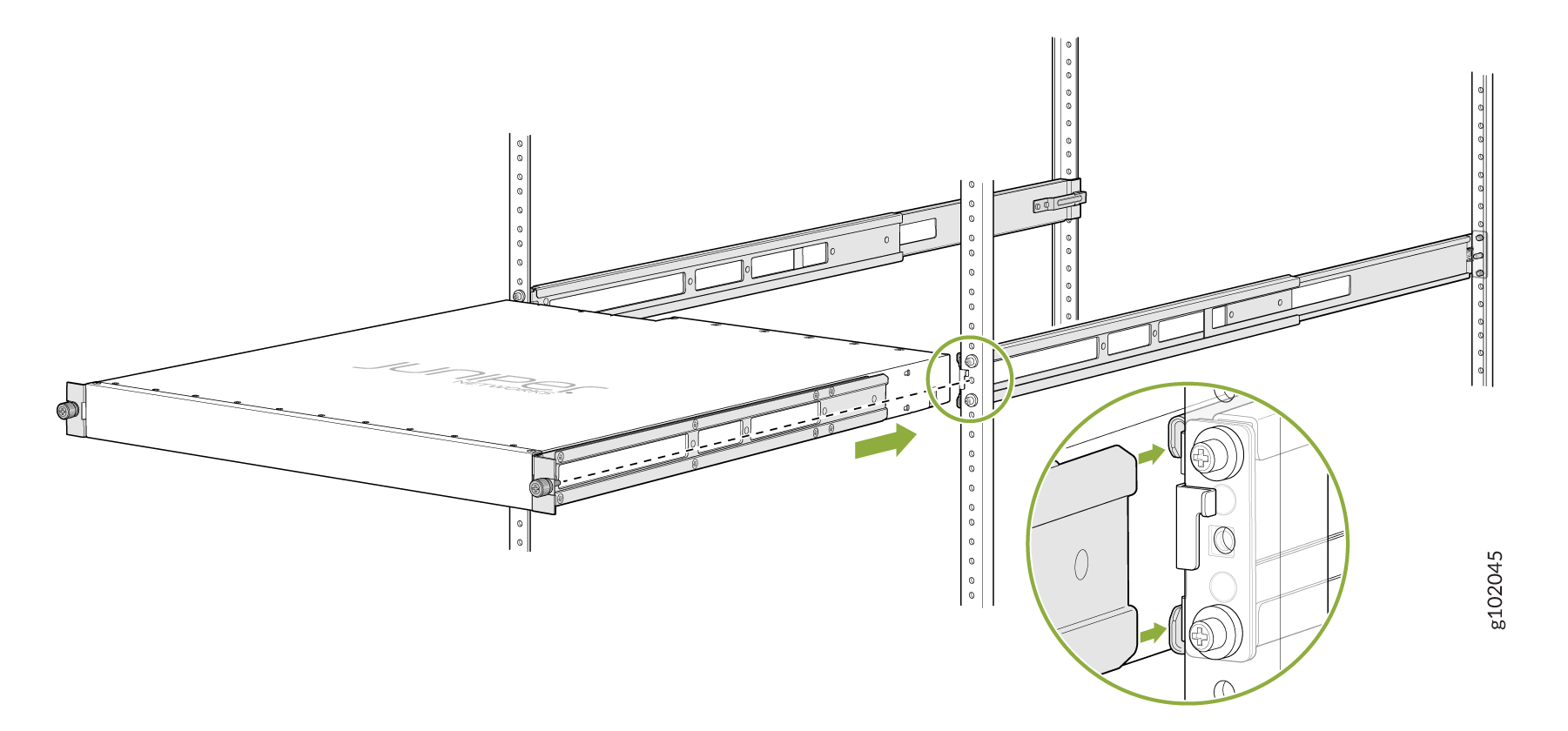

  6. デバイスの両側をつかんで持ち上げ、取り付けレールが取り付けブラケットの溝にスライドするようにデバイスを配置します。図 24 を参照してください。
    図24:デバイスをラックSlide the Device into the Rackにスライドさせる

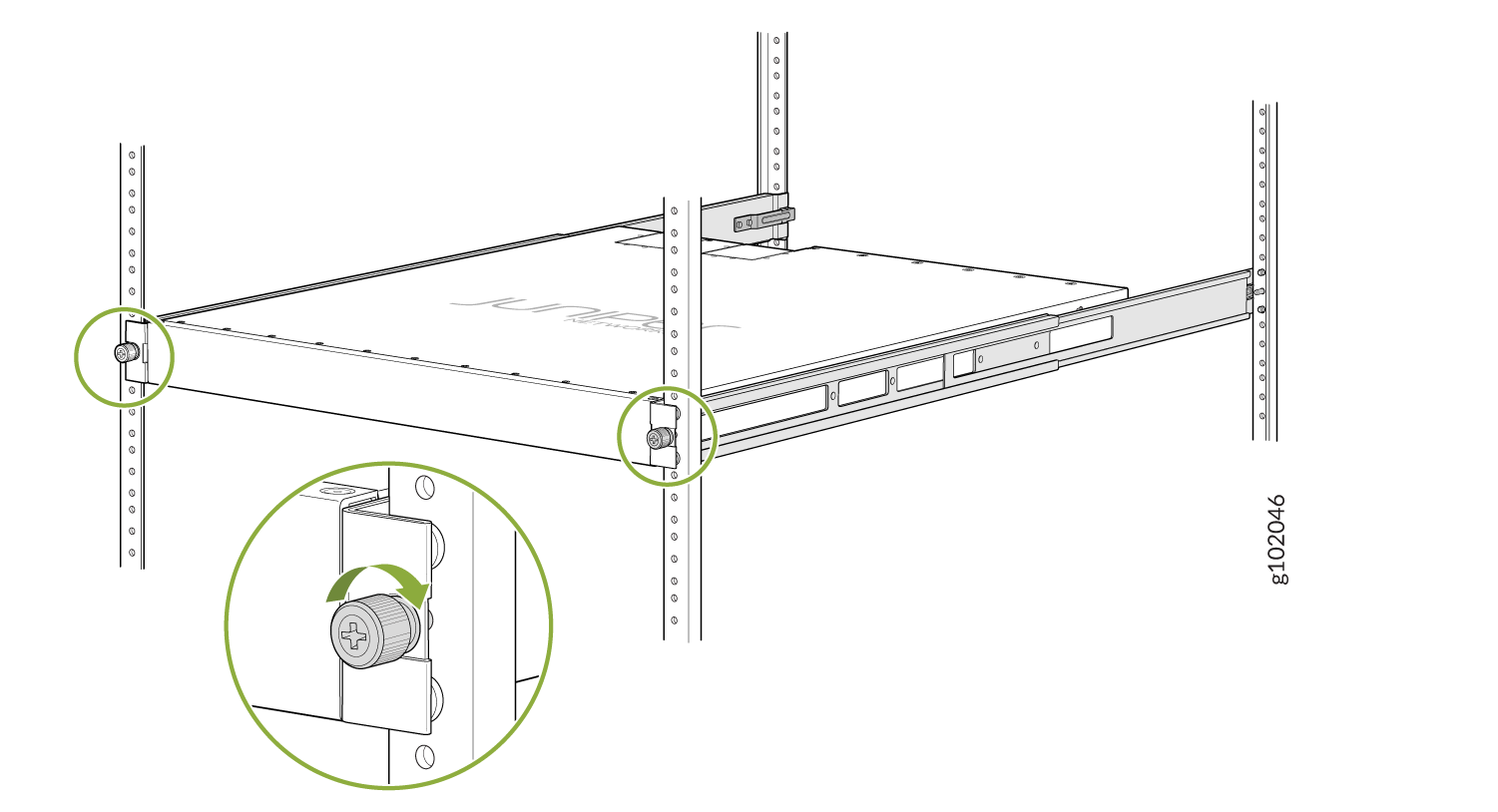

  7. 2 本の蝶ネジを締めてデバイスを固定します。図 25 を参照してください。
    図25:つまみネジTighten Thumb Screws締める
