ACX7024 およびACX7024X 電源装置の保守

ACX7024 または ACX7024X 電源モジュールの交換

ACX7024 または ACX7024X AC 電源モジュールの取り外し

ルーターから PSM を取り外す前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください(静 電放電による損傷の防止を参照)。

ルーターからPSMを取り外すために、以下の部品と工具が揃っていることを確認します。

  • ESD接地ストラップ

  • 帯電防止袋または帯電防止マット

ACX7024 およびACX7024X ルーターの電源モジュール(PSM)は、ホットリムーブ可能でホットインサート可能なFRU(フィールド交換可能ユニット)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、PSMの取り外しや交換が可能です。

注意：

シャーシの過熱を防ぐために、取り外してから1分以内にPSMを新しいPSMと交換してください。

ACX7024 または ACX7024X ルーターから AC PSM を取り外すには( 図 1 を参照)。

  1. 帯電防止袋または帯電防止マットを平らで安定した面に置きます。
  2. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
    手記：

    ルーターにPSMが1つしか取り付けられていない場合は、PSMを取り外す前にルーターの電源を切る必要があります。 ACX7024 または ACX7024X ルーターの電源を切るを参照してください。
  3. ルーターの電源を切ります。AC 電源コンセントに電源スイッチがある場合は、スイッチをオフ(O)の位置に設定します。AC電源コンセントに電源スイッチがない場合は、電源コンセントに接続されている電源コードプラグをそっと引き抜きます。
  4. 電源フェースプレートから電源ケーブルを取り外します。電源フェースプレートに接続されている電源コードのソケットの端をそっと引き抜いて、電源フェースプレートから電源コードを取り外します。
  5. スライドできなくなるまで、イジェクト レバーをハンドルに向かってスライドさせます。
  6. PSMハンドルをつかみ、しっかりと引いてPSMをシャーシから半分引き出します。
  7. PSMの下に片手を添えて支え、シャーシから完全に引き出します。電源のコンポーネント、ピン、リード、またはハンダ接続部に触れないように注意してください。
  8. PSM を帯電防止袋に入れるか、安定した平らな面に敷いた静電気防止マットの上に置きます。

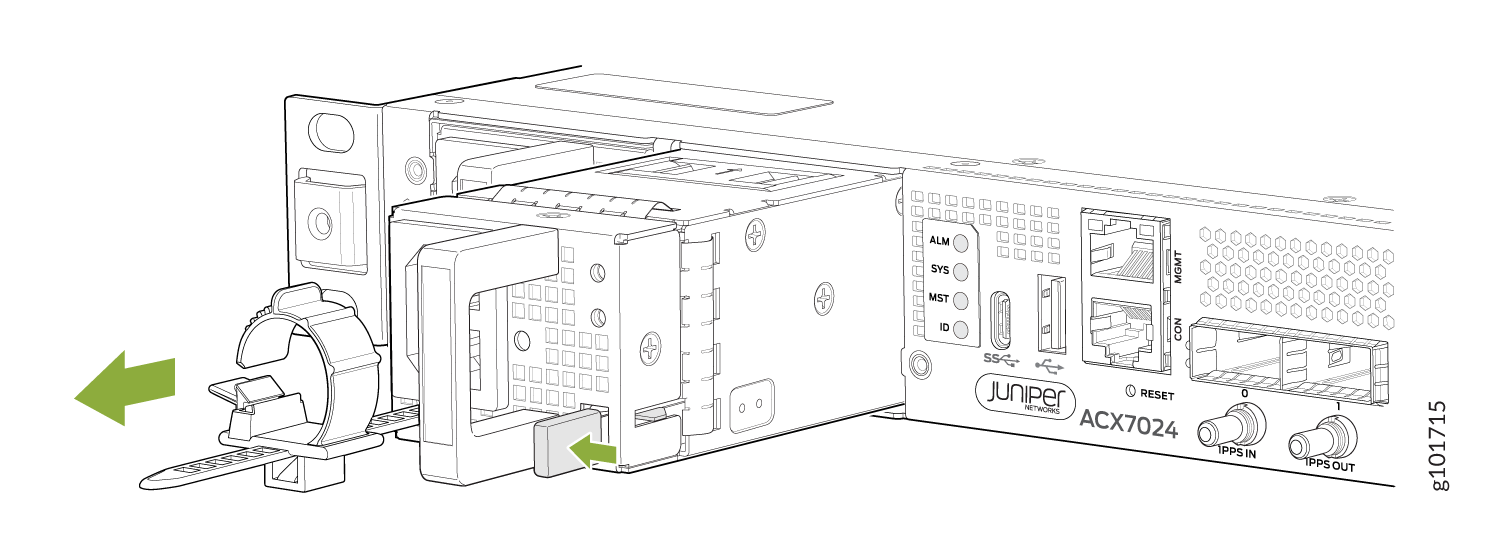

図1:ACX7024またはACX7024XルーターRear panel of Juniper Networks ACX7024 router showing PSU installation, cable management clip, management and console ports, 1PPS IN/OUT ports, status LEDs for alarms, system and master status, and reset button.からPSMを削除する

ACX7024 または ACX7024X AC 電源モジュールの取り付け

ルーターにPSMを取り付ける前に、静電放電(ESD)による損傷を防ぐために必要な予防措置を講じていることを確認してください( 静電放電による損傷の防止を参照)。

ACX7024 およびACX7024X ルーターの電源モジュール(PSM)は、ホットリムーブ可能でホットインサート可能なFRU(フィールド交換可能ユニット)です。ルーターの電源を切ったり、ルーティング機能を中断したりすることなく、PSMの取り外しや交換が可能です。

AC PSM を ACX7024 または ACX7024X ルーターに取り付けるには( 図 2 を参照)。

  1. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
  2. 電源のコンポーネント、ピン、リード、またはハンダ接続に触れないように注意して、PSMをバッグから取り出します。
  3. 両手を使って PSM をルーターのフロント パネルの電源スロットに置き、完全に装着され、イジェクト レバーが所定の位置にスライドするまでスライドさせます。
  4. PSMの側面にあるラッチを押して、シャーシにスライドさせます。
  5. 電源コードを PSM に接続します。
  6. AC電源に電源コードを接続し、お客様専用の2極サーキットブレーカーのスイッチを入れます。サイトの指示に従ってください。
  7. 電源装置の前面プレートのステータス LED を確認します。PSM が正しくインストールされ、正常に機能している場合は、ステータス LED が緑色に点灯します。

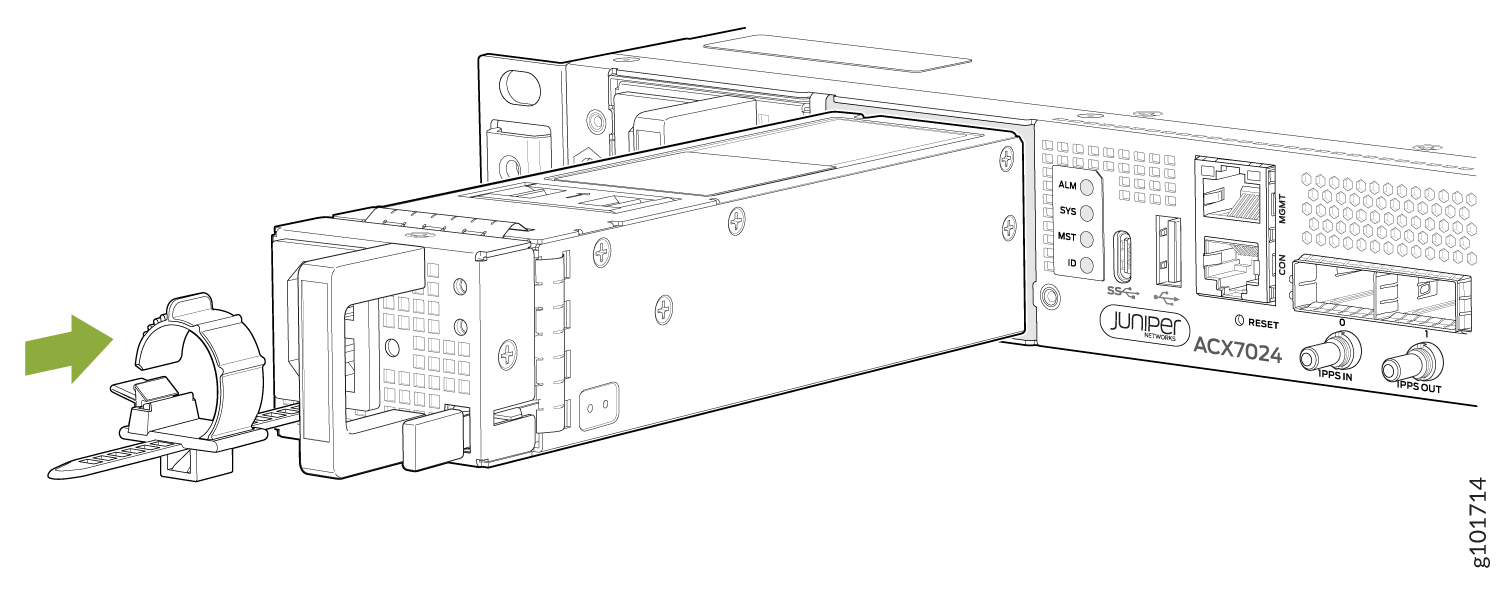

図 2:ACX7024 または ACX7024X ルーター Removing or installing PSU in Juniper Networks ACX7024 with green arrow showing PSU movement direction and rear panel details.への AC PSM の取り付け

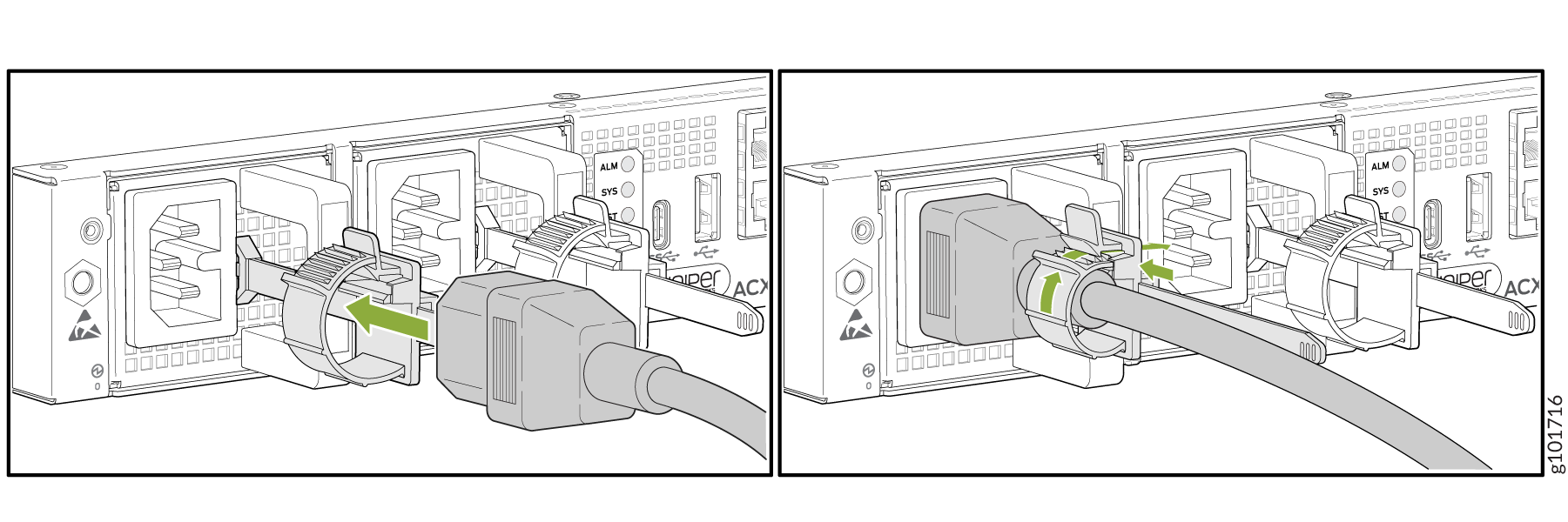

図 3:ACX7024 または ACX7024X ルーター Install an AC Power Cord in an ACX7024 or ACX7024X Routerへの AC 電源コードの取り付け
手記：

各PSMは、専用の電源コンセントに接続する必要があります。

ACX7024 または ACX7024X DC 電源モジュールの取り外し

電源モジュール(PSM)を取り外す前に、次の点に注意してください。

手記：

最低限必要な数のPSMがルーターに常に存在している必要があります。
警告：

DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードで2極サーキットブレーカーを探し、サーキットブレーカーのスイッチをオフの位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。
手記：

PSMの電源を切った後、60秒以上待ってから再度電源を入れてください。

DC PSM を削除するには:

  1. PSMを取り外す専用のお客様側の2極サーキットブレーカーの電源を切ります。設置場所の手順に従って、ESDによる損傷を防止してください。
  2. DC 電源ケーブルのリード線間の電圧が 0 V であること、および取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. PSM の PWR LED が消灯していることを確認します。
  4. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
  5. 前面プレートの端子を保護している端子ブロック カバーを取り外します。
  6. プラス No.2 ドライバを使用して、各 DC 電源端子からネジを外します(図 4 を参照)。
  7. ケーブル ラグを端子から取り外します。
  8. 電源ケーブルを邪魔にならない場所から慎重に移動します。
  9. DC PSM にあるラッチを押して、シャーシから外します。
  10. PSMをシャーシからまっすぐ引き出します(図5を参照)。
図4:DC電源ケーブルの取り外し Disconnect the DC Power Cables

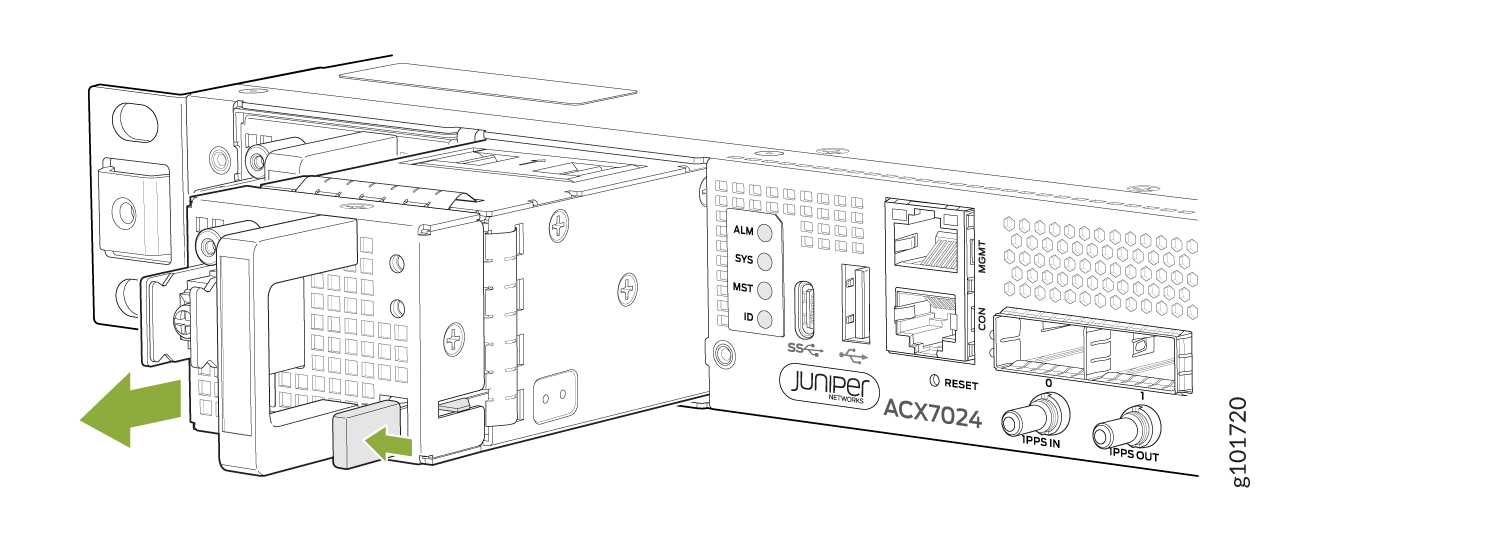

図5:DC PSMRear view of Juniper Networks ACX7024 router showing module insertion or removal with green arrows indicating direction. Visible features: Juniper branding, LED indicators ALM, SYS, MST, ID, management ports, 1PPS IN and OUT connectors, ventilation holes.を取り外す

ACX7024 または ACX7024X DC 電源モジュールの取り付け

警告：

DC電源の手順を実行する前に、DC回路に通電していないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフの位置にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。

DC PSM をインストールするには( 図 6 を参照)。

  1. DC 電源のケーブルのリード線の両端の電圧が 0 V であること、および設置中にケーブルのリード線がアクティブになる可能性がないことを確認します。
  2. ESD 接地ストラップの一端を手首に直接巻き付けて締め、ストラップのもう一方の端をシャーシの ESD ポイントと接続します。
  3. PSMがスロットに完全に装着されるまで、両手を使用してDC PSMをシャーシの前面パネルのスロットにまっすぐスライドさせます。
  4. 前面プレートの端子を保護している端子ブロック カバーを取り外します。
  5. 端子からネジを外します。
  6. 各電源ケーブル ラグをネジで端子に固定します(図 7 を参照)。ネジを締めすぎないでください。

    1. プラス(+)DC 電源ケーブル ラグを RTN (リターン)端子に固定します。

    2. マイナス(-)DC 電源ケーブル ラグを -48V (入力)端子に固定します。

    注意：

    • 電源接続が適切な極性を維持していることを確認する必要があります。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。取り付け場所の外部 DC 電源に表示される色分けを使用して、各 PSM の DC 電源入力端子に接続する電源ケーブルのリード線の色分けを決定します。

    • ネジを締めるときは、各電源ケーブル ラグが端子ブロックの表面と同じ高さに収まるようにします。各ネジが端子に正しくねじ込まれていることを確認します。ネジのネジが正しく通っていないときにネジに取り付けトルクを加えると、端子が損傷する可能性があります。
  7. 端子ブロック カバーを前面プレートの端子にかぶせます。
  8. 電源ケーブルが正しいこと、ケーブルがルーターのコンポーネントに触れたり、アクセスを妨げたりしないこと、およびケーブルが人がつまずく可能性のある場所に垂れ下がっていないことを確認します。
  9. 電源ケーブルを DC 電源に接続します。次に、お客様サイトの専用2極サーキットブレーカーのスイッチを入れます。
    手記：

    複数のPSMをインストールする場合は、すべてのPSMを同時にオンにしてください。
  10. 電源装置の前面プレートの PWR LED を確認します。PSM が正しくインストールされ、正常に機能している場合は、PWR LED が緑色に点灯します。

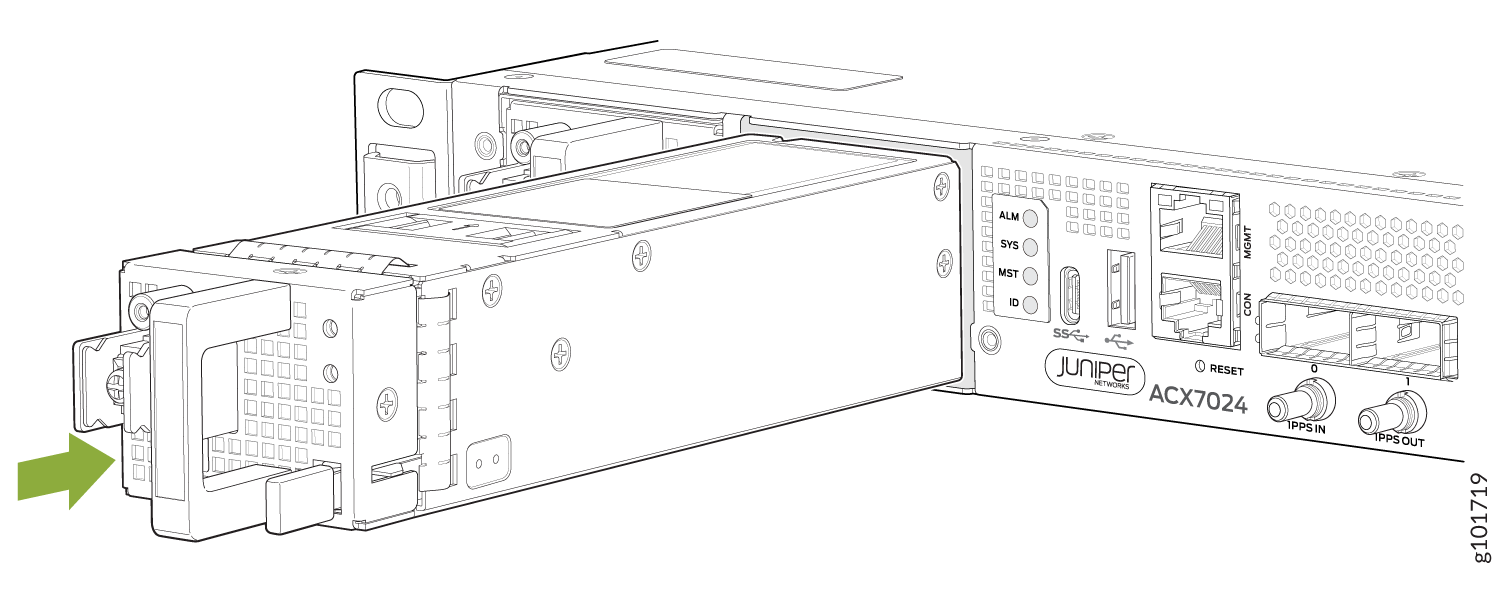

図6:ACX7024またはACX7024XルーターRear panel of Juniper Networks ACX7024 router showing modular component insertion or removal with green arrow. Includes MGMT and CON ports, TPPS IN and OUT connectors, LED indicators for ALM and SYS, and reset button.にDC PSMをインストールする
図7:DC電源ケーブルの接続 Connect the DC Power Cables
