アンテナケーブルの仕様

アンテナケーブルの仕様

次のトポロジー(図1)は、コネクタタイプによるアンテナケーブルの接続を示しています。このトポロジーを例として使用して、アンテナケーブルを取り付けます。

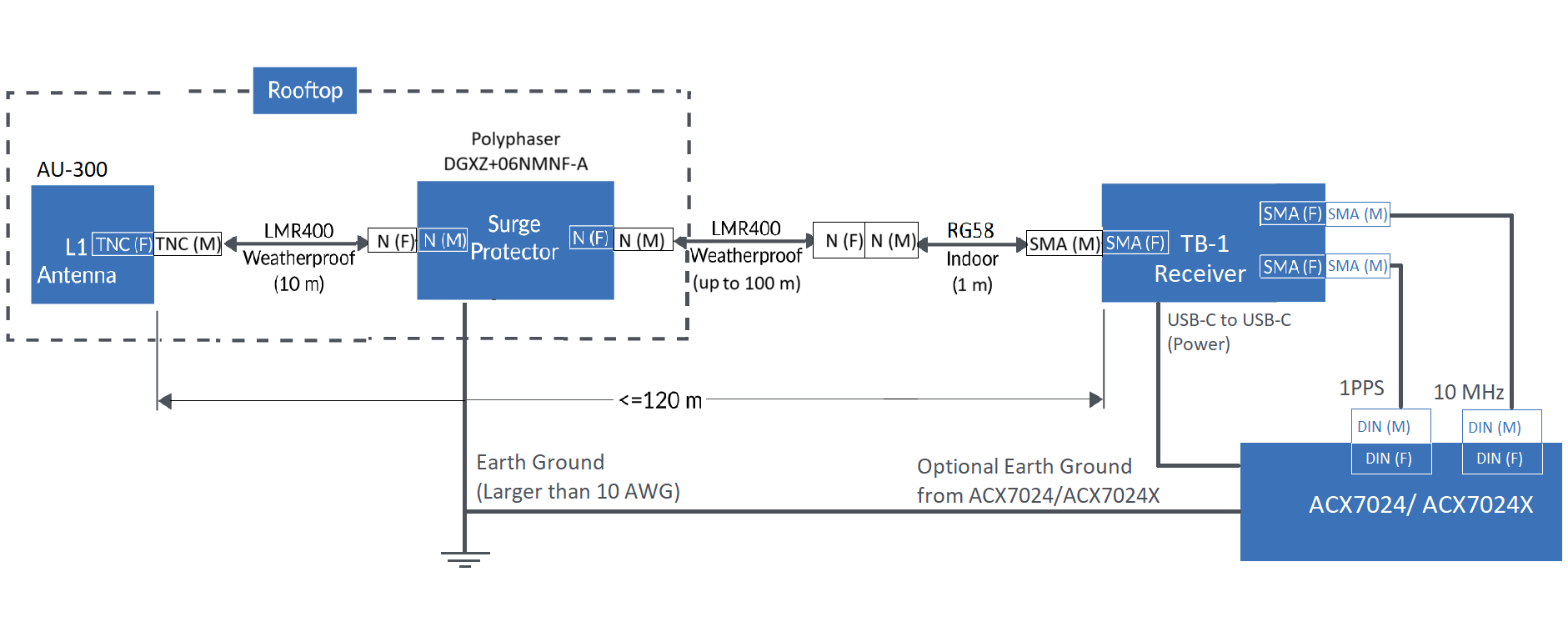

図1:ケーブル接続

Diagram showing GPS antenna system setup: L1 Antenna connects via TNC to Surge Protector with N-type connectors, linked to TB-1 Receiver by LMR400 cable. ACX7024 receives 1PPS and 10 MHz signals, optional grounding available.ジュニパーでは、以下のケーブルを使用してこのトポロジーをテストしています。

GNSS受信機を雷サージから保護するために、サージプロテクタを必ず取り付ける必要があります。屋外アンテナの横にあるサージプロテクタは、安全認定のアンテナサージプロテクタ(UL 497Bまたは同等のIEC認定)である必要があります。 図1 に示すトポロジは、ポリフェイザーサージプロテクタを使用しています。 Polyphaserサージプロテクタの詳細については、 タイプN M / F同軸RFサージプロテクタを参照してください。

手記：

サージプロテクタが接地されていることを確認する必要があります。Polyphaser サージ プロテクタを接地するには、10 AWG から 12 AWG の接地線を使用します。 サージプロテクタの接地の詳細については 、GX, VHF, VUF Series Mounting & Groundingを参照してください。

以下のセクションでは、アンテナ ケーブルの仕様について説明します。

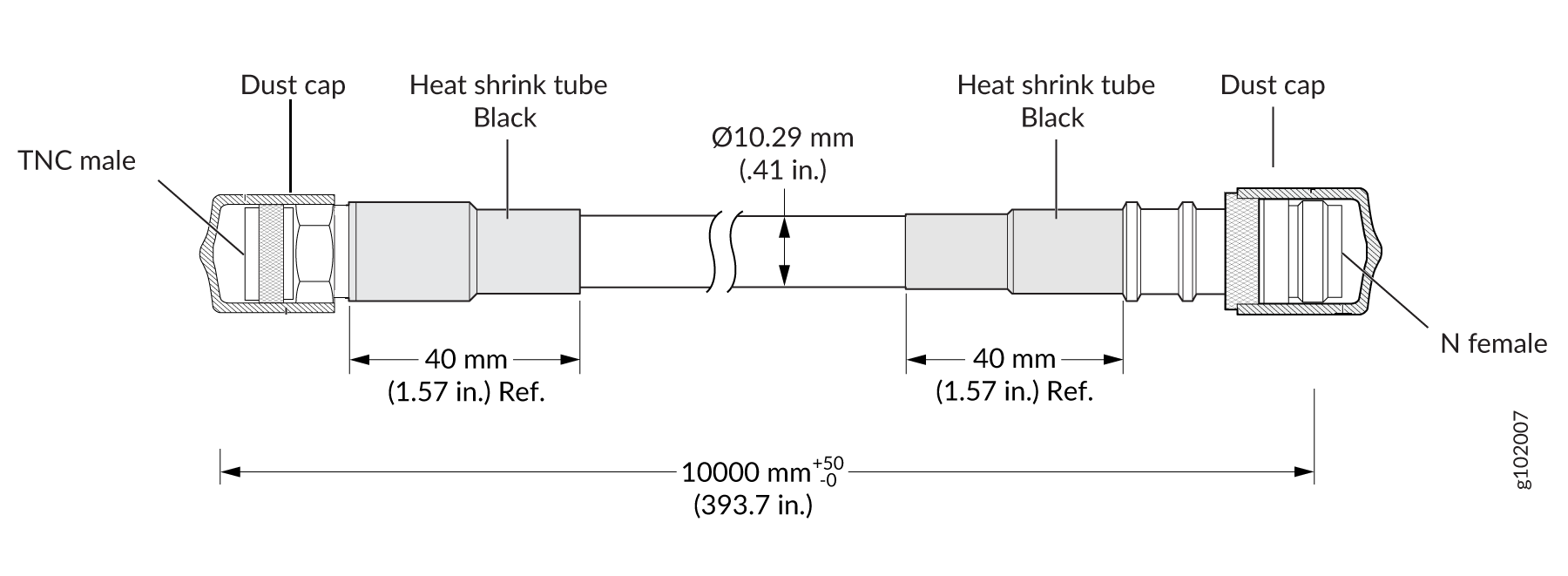

LMR400(10mセグメント)ケーブル仕様

Technical drawing of a coaxial cable assembly with TNC Male and N Female connectors, dust caps, black heat shrink tubes, 10.29 mm diameter, and 10000 mm length.

電気的特性

インピーダンス

50 Ω

周波数

DC-3GHz

定格電圧

335 V(実効値)

誘電体耐電圧

> 1000 V

絶縁抵抗

> 5000MΩ

LMR400(95mセグメント)ケーブル仕様

Technical drawing of coaxial cable assembly with N male and N female connectors, dust caps, black heat shrink tubes, 10.29 mm diameter, 95000 mm length.

電気的特性

インピーダンス

50 Ω

周波数

DC-3GHz

定格電圧

335 V(実効値)

誘電体耐電圧

> 1000 V

絶縁抵抗

> 5000MΩ

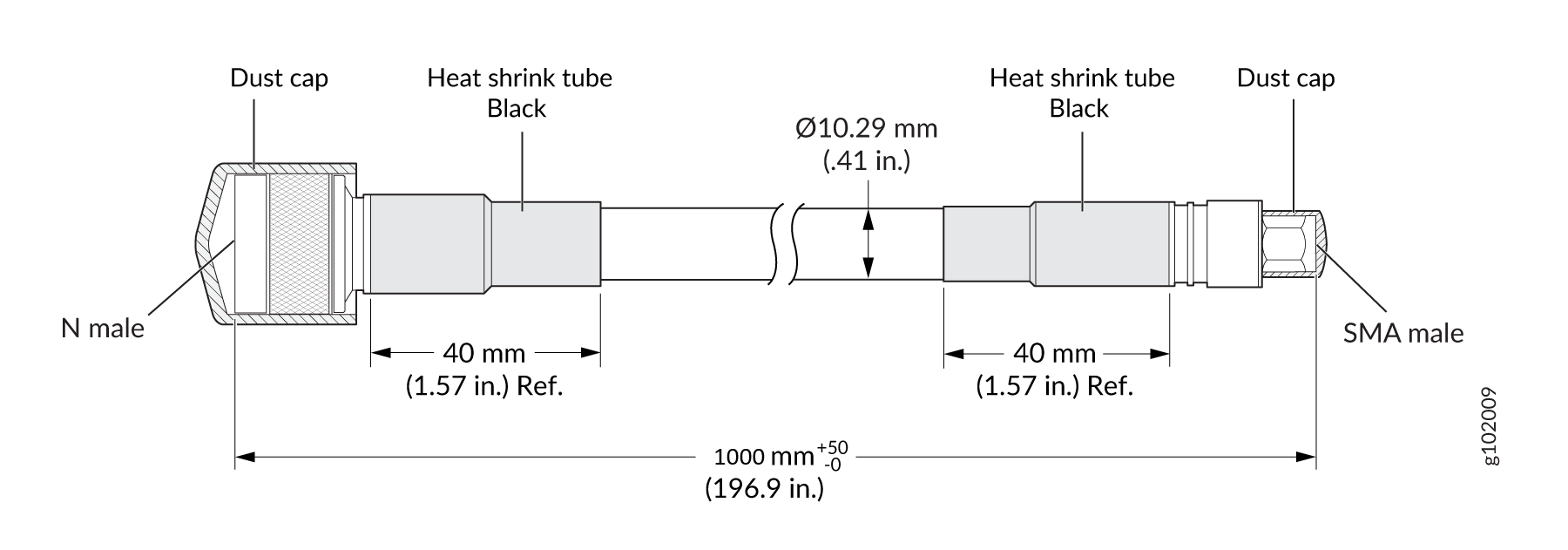

RG-58(1mセグメント)ケーブル仕様

Technical drawing of a coaxial cable assembly with N male connector and SMA male connector, both with dust caps. Cable diameter 10.29 mm, total length 1000 mm with black heat shrink tubing near connectors.

RG58の

インピーダンス

50 ± 2 Ω

静電容量

100 pF/m

速度比(Velocity Ratio)

66 %

抵抗

内部導体 - 36、5 Ω/km

ブレイド - 14 Ω/km
緊張

シースおよびスパーク試験-4,0 kV

ケーブル配線のガイドライン

ケーブルを取り付けるときは、次のガイドラインに従ってください。

  • GNSSドングルが衛星を追跡し、ロックを取得できることを確認します。

  • ケーブルの終点とコネクターに曲がりや損傷がないか調べます。

  • 内部導体と外部導体の両方のケーブルの電気的導通を確認します。

  • ケーブルに電気的な短絡がないか確認します。

  • ケーブルの外側シースに損傷がないか調べます。
