コンポーネントACX500交換

コンソール ケーブルの交換

コンソール ケーブルの取り外し

コンソール デバイスに接続されたシリアル ケーブルを取り外するには、次の方法に示します。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. コネクターのタブを押し、コネクターをコンソール ポートから真っ直ぐ 引き出 します。 図 1 は 、コネクターを示しています。
  3. ケーブルをコンソールから取り外します。
図 1:イーサネット ケーブルのコネクター Ethernet Cable Connectors

コンソール ケーブルの取り付け

ルーター の フロント パネルにあるコンソール ポートは、RS-232(EIA-232)シリアル ケーブルと RJ-45 コネクターを使用できます。

ルーターとコンソール デバイスの間でケーブルを接続するには、次の方法に示します。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. 交換ケーブルの一端をコンソール ポートに 接続 します。
  3. ケーブルのもう一方の端をデバイスのシリアル ポートに接続します。

詳細については、

管理イーサネット ケーブルの交換

管理イーサネット ケーブルの取り外し

管理デバイスに接続されたシリアル ケーブルを取り外するには、次の通りします。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. コネクターのタブを押し、コネクターを MGMT ポートから真っ直ぐ 引き出 します。 図 2 は 、コネクターを示しています。
  3. ケーブルをネットワーク デバイスから取り外します。
図 2:イーサネット ケーブルのコネクター Ethernet Cable Connectors

管理イーサネット ケーブルの取り付け

管理デバイスに接続したシリアル ケーブルを取り付するには、次の手順に合います。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. 交換ケーブルの一端を適切な MGMT ポートに接続 します。
  3. ケーブルのもう一方の端をネットワーク デバイスに接続します。

詳細については、

光ファイバー ケーブルの交換

光ファイバー ケーブルを交換するには、次の方法に行います。

光ファイバー ケーブルの取り外し

ACX シリーズ FRU(現場交換可能ユニット トランシーバを使用して光ファイバー ケーブルを接続できます。

光ファイバー ケーブルを ACX シリーズ ルーターに取り付けされた光トランシーバから取り外す前に、レーザーを安全に取り扱う上で必要な対策を講じてされていることを確認してください(「 ジュニパーネットワークス デバイスの一般的なレーザー安全性ガイドライン」を参照してください)。

次のパーツおよびツールが用意されている必要があります。

  • トランシーバを覆うゴム製安全キャップ

  • 光ファイバー ケーブル コネクターを覆うゴム製安全キャップ

光ファイバー ケーブルをルーターに取り付いた光トランシーバから取り外するには、次の方法に示します。

  1. 次のコマンドを発行して、トランシーバが設置されているポートを無効にします。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  2. 注意して光ファイバー ケーブルのコネクターをトランシーバから取り外します。
  3. トランシーバをゴム製安全キャップで覆います。
    レーザーに関する警告:

    ケーブルの挿入や取り外しの場合を除き、覆い付けされていない光ファイバー トランシーバは放置していけなく。ゴム製安全キャップはポートが清掃されるのを防ぎ、レーザー光線に誤って露出しないようにします。
  4. 光ファイバー ケーブルのコネクターをゴム製安全キャップで覆います。

光ファイバー ケーブルの接続

光ファイバー ケーブルをルーターに取り付けされた光トランシーバと接続する前に、レーザーを安全に取り扱う上で必要な対策を講じされていることを確認してください(デバイスの一般的なレーザー安全性ガイドライン ジュニパーネットワークス参照)。

ACX シリーズ FRU(現場交換可能ユニット トランシーバ)を備え、光ファイバー ケーブルを接続できます。

光ファイバー ケーブルを光ファイバー ルーターに取り付いた光トランシーバACX シリーズするには、次のACX シリーズ。

レーザーに関する警告:

光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  1. 光ファイバー ケーブルがゴム製安全キャップで覆われている場合、キャップを取り外します。キャップを保管します。
  2. ゴム製安全キャップを光トランシーバから取り外します。キャップを保管します。
  3. ケーブルのコネクターを光トランシーバに挿入します(図 3 を参照)。
    図 3:光ファイバー ケーブルを、光ファイバー ルーターに取り付ACX シリーズする Connecting a Fiber-Optic Cable to an Optical Transceiver Installed in an ACX Series Router
  4. ケーブルの重量がかからなかからなかには、ケーブルを固定します。余ったケーブルはきちんとループ状に巻いて配置します。ループを形成すると、ケーブルの状態を維持するのに役立ちます。
    注意：

    光ファイバー ケーブルは、最小曲げ半径を超えて曲げしないでください。直径が数インチより小さい場合、ケーブルが損傷し、診断が難しい問題が発生する可能性があります。

    光ファイバー ケーブルをコネクターからつり下けさせしないでください。ループ状に固定されたケーブルをぶら下がってぶら下がり、ケーブルの固定ポイントにストレスを感じしないでください。

詳細については、

SFP トランシーバの交換

SFP トランシーバの取り外し

トランシーバを取り外してもルーターが機能を中断しませんが、削除したトランシーバはデータを受信したり送信したりしません。

トランシーバを取り外す方法(図 4 を参照)。

  1. 交換用トランシーバ、またはトランシーバ スロット プラグ、静電防止マット、トランシーバ用ゴム製安全キャップが用意されています。
  2. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  3. 後で正しく再接続できるよう、トランシーバと接続しているケーブルにラベルを付けます。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  4. ケーブルのコネクターをトランシーバから取り外します。
  5. イジェクター ハンドルをトランシーバから引き出してトランシーバのロックを解除します。
    注意：

    イジェクター ハンドルがクリックされるまで完全に開かしてください。このアクションにより、トランシーバの損傷が防止されます。

    イジェクター ハンドルをトランシーバから引き出す場合、以下の針で大き目にしたプライヤーを使用します。

  6. トランシーバのイジェクター ハンドルをつかみ、トランシーバをルーターから約 1.3 cm(0.5 in)引き出します。
  7. 指を使ってトランシーバの本体をつかみ、残りの部分をルーターから引き出します。

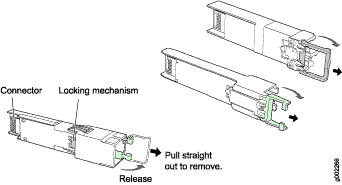

    図 4:トランシーバの取り外し Removing Transceivers
  8. ゴム製安全キャップをトランシーバの上に配置します。
  9. 取り外したトランシーバを静電防止マットの上または帯電防止袋に入れます。
注意：

トランシーバをシャーシから取り外した後、少なくとも 30 秒待機してから、トランシーバを再挿入したり、トランシーバを別のスロットに挿入したりします。

SFP トランシーバの取り付け

トランシーバを設置するには、次の手順に合います。

  1. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  2. 各トランシーバを静電袋から取り出し、取り付けるコンポーネントのスロットを識別します。
  3. 各トランシーバがゴム製安全キャップで覆われているか確認します。覆されていない場合、トランシーバを安全キャップで覆います。
  4. 注意深くトランシーバをコンポーネントのスロットと合わせ合わせ。コネクターがコンポーネントの方を向く必要があります。
  5. コネクターがコンポーネント スロットに取り付くまでトランシーバを引き出します。トランシーバを完全に挿入できない場合、コネクターが正しい方向に向かっている必要があります。
  6. トランシーバのイジェクター ハンドルを閉じます。
  7. ゴム製安全キャップをトランシーバとケーブルの端から取り外します。ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバー トランシーバや、光ファイバー ケーブルの端を直接ののめ込む必要があります。光ファイバー トランシーバ、およびトランシーバと接続された光ファイバー ケーブルは、目を傷つける可能性があるレーザー光を放射します。
  8. フロント パネルの状態 LED が、トランシーバが正しく動作している状態を示されていることを確認します。コンポーネント LED の詳細については、 ルーターの LED をACX500してください。
