ACX4000 コンポーネントの保守

ACX4000 ルーターの定期的な保守手順

目的

ルーターのパフォーマンスを最適化するために、予防保守手順を実行します。

アクション

  • 取り付け場所を点検し、湿気、ワイヤーまたはケーブルが緩み、ほこりが多すぎがないか検査します。ルーターの周囲および吸気口に気流が妨げられないことを確認します。

  • フォント パネルのシステム LED で、状態報告デバイスを確認します。

「」も参照

ACX4000 ネットワーク ポートに接続するケーブルの保守

目的

ルーターのパフォーマンスを最適化するには、ネットワーク ポートに接続するケーブルの状態を検証します。

アクション

定期的に:

  • ケーブル管理ブラケットを使用してケーブルを支え、ケーブルがストレス ポイントの切り離しや発生を防ぎます。

  • 余分なケーブルをケーブル管理ブラケットに取り付けます。ケーブルの固定ループがコネクターまたはケーブル管理ブラケットからぶら下がることを許可しないでください。ループにファスナーを付けることは、その形状を維持するのに役立ちます。

  • ケーブルの接続部にほこりやその他の粒子が付着していないことを確認します。この場合、受信電力レベルが低下する可能性があります。インターフェイスを接続する前に、必ずケーブルを点検し、必要に応じてクリーニングします。

  • ケーブルの両端にラベルを付けて識別します。

次のガイドラインは、光ファイバー ケーブルに特に適用されます。

  • 光ファイバー ケーブルを取り外すときは、必ずゴム製安全プラグをフェースプレートのトランシーバの上とケーブルの端に置きます。

  • コネクターへの負荷を避けるために光ファイバー ケーブルを固定します。光ファイバー ケーブルが床にぶら下がっている間に自分の重量を支えないように、必ず光ファイバー ケーブルを固定してください。光ファイバー ケーブルをコネクターからぶら下げないで下さい。

  • 曲げ半径を超えた曲げ光ファイバー ケーブルは避けてください。数インチ未満のアークは、ケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。

  • 光ファイバー ケーブルを頻繁に着脱すると、光学機器との間で損傷が発生し、修理に高額な費用が発生する可能性があります。代わりに、光ファイバーの短い延長線を光学機器に取り付けます。頻繁にプラグを差し込んで取り外すことで、摩耗や破れはすべて短い光ファイバー延長に吸収され、交換が容易で安価です。

  • 光ファイバー ケーブルの接続を清潔に保ちます。トランシーバまたはケーブル コネクターの管に油やほこりが小さい場合、光の損失が発生し、信号電力が減少し、光接続に断続的な問題が発生する可能性があります。

    トランシーバをクリーニングするには、RIFOCS 光ファイバー アダプター クリーニング Wands(パーツ番号 946)などの適切な光ファイバー クリーニング デバイスを使用します。使用するクリーニング キットの指示に従います。

光トランシーバをクリーニングした後、光ファイバー ケーブルのコネクター先端が汚れたことを確認します。Opptex Cletop-S 光ファイバー クリーナーなど、アルコールフリーの承認された光ファイバー ケーブル クリーニング キットのみを使用します。使用するクリーニング キットの指示に従います。

「」も参照

ACX4000 MIC の交換

ACX4000 MIC の取り外し

MIC は、ホットインサート可能でホットリムーブルです。MIC を削除しても、ルーターは引き続き機能しますが、削除される MIC インターフェイスは機能しなくなります。

ACX4000 ルーターでは、MIC をルーター前面の 2 つのスロットに取り付けることができます。MIC の重量は 0.9 kg(2 ポンド)未満です。

MIC を削除するには( 図 1 を参照)。

  1. 帯電防止袋または静電防止マットを平らな安定した面に置き、MIC を受け取ります。MIC が光ファイバー ケーブルに接続する場合は、トランシーバとケーブルごとにゴム製安全キャップを準備します。
  2. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  3. 次の CLI コマンドを発行して MIC をオフラインにします。



  4. 後で各ケーブルを正しい MIC に再接続できるように、MIC に接続されているケーブルにラベルを付けます。
  5. MIC からケーブルを取り外します。MIC が光ファイバー ケーブルを使用する場合は、直ちに各トランシーバと各ケーブルの端をゴム製安全キャップで覆います。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を発します。
    注意：

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。安全キャップはポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
  6. ケーブルを配置して、ストレス ポイントの切り離しや発生を防ぎます。ケーブルが床に掛かるように、それ自身の重量を支えないようにケーブルを固定します。余分なケーブルをきちんと巻いたループに入れます。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が難しい問題を引き起こす可能性があります。
  7. MIC フェースプレートの両側にあるキャプティブ ねじを緩めます。
  8. ルーターから取り外す MIC の両側にあるイジェクタ レバーを引っ張ります。イジェクター レバーを引っ張って MIC をシャーシから取り外します。
  9. MIC フェースプレートのハンドルをつかみ、MIC をシャーシから引き出します。MIC を帯電防止袋に入れるか、静電防止マットの上に置きます。
  10. MIC を空の MIC スロットに短時間で再インストールしない場合は、シャーシ カード ケージ内の適切な気流を維持するために、空の MIC パネルをスロットの上に取り付けます。

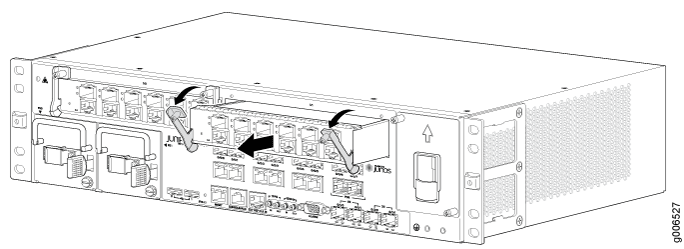

図 1:MIC Removing a MIC の取り外し

「」も参照

ACX4000 MIC の取り付け

MIC を設置するには( 図 2 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. MIC が光ファイバー ケーブルを使用する場合は、ゴム製安全キャップがフェースプレート上の各トランシーバ上にあることを確認します。必要に応じてキャップを取り付けます。
  3. MIC スロットの両側にあるイジェクタ レバーをルーターから引き離します。
  4. MIC の背面と MIC スロットの角にあるガイドを合わせます。
  5. MIC を MIC スロットに押し込み、シャーシにしっかりと収まるまで押し込みます。
    注意：

    MIC をスロットに真っ直ぐに押し込み、MIC のコンポーネントに損傷を与えないようにします。
  6. MIC の両側にあるイジェクタ レバーがルーターに向かって押し込まれたことを確認します。
  7. MIC の両側のキャプティブ ねじを締めて、MIC をスロットに固定します。
  8. MIC が光ファイバー ケーブルを使用している場合は、各トランシーバと各ケーブルの端からゴム製安全キャップを取り外します。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を発します。
    注意：

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。安全キャップはポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
  9. 該当するケーブルを MIC のケーブル コネクターに挿入します。
  10. 各ケーブルを配置して、ケーブルが汚れたり、ストレス ポイントが発生するのを防ぎます。ケーブルが床に掛かるように、それ自身の重量を支えないようにケーブルを固定します。余分なケーブルをきちんと巻いたループに入れます。
    注意：

    光ファイバー ケーブルをコネクターからぶら下げないでください。ケーブルの固定ループがぶら下がることを許しません。
    注意：

    最小曲げ半径を超えて光ファイバー ケーブルを曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が難しい問題を引き起こす可能性があります。
  11. 次の CLI コマンドを発行して MIC をオンラインにします。

    正常に機能している状態 LED は、MIC がオンラインであることを確認します。ACX4000 アップリンク ポートのshow chassis fpc pic-status保守で説明されているコマンドを発行して、MIC が正しく機能していることを確認することもできます。

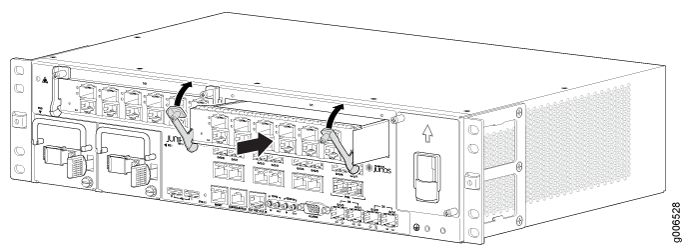

図 2:MIC Installing a MIC のインストール

「」も参照

「」も参照

ACX4000 トランシーバの交換

スモール フォームファクター プラガブル トランシーバ(SFP)は、ACX4000 ルーターのフロント パネルに取り付けられている光トランシーバです。トランシーバは、ホットインサート可能でホットリムーバブルです。

ACX4000 トランシーバの取り外し

トランシーバを取り外してもルーターの機能は中断しませんが、取り外されたトランシーバはデータの送受信を行いません。

トランシーバを取り外す( 図 3 を参照)。

  1. 交換用トランシーバまたはトランシーバ スロット プラグ、静電防止マット、トランシーバ用のゴム製安全キャップを準備します。
  2. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  3. トランシーバに接続されているケーブルにラベルを付けて、後で正しく再接続できるようにします。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を発します。
  4. ケーブル コネクターをトランシーバから取り外します。
  5. イジェクタ ハンドルをトランシーバから引き出してトランシーバのロックを解除します。
    注意：

    イジェクター ハンドルがクリックされるまで完全に開かないようにします。このアクションにより、トランシーバの損傷を防ぎます。

    針状のプライヤーを使用して、イジェクター ハンドルをトランシーバから引き出します。

  6. トランシーバのイジェクタ ハンドルをつかみ、トランシーバをルーターから約 1.3 cm(0.5 インチ )引き出します。
  7. 指を使ってトランシーバの本体をつかみ、ルーターから残りの部分を引き出します。

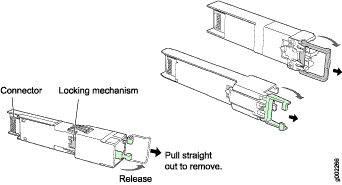

    図 3:トランシーバの取り外し Removing Transceivers
  8. トランシーバの上にゴム製安全キャップを置きます。
  9. 取り外したトランシーバを静電防止マットの上に置くか、静電袋の中に入れます。
注意：

トランシーバをシャーシから取り外した後、少なくとも 30 秒待ってから再挿入するか、トランシーバを別のスロットに挿入します。

「」も参照

ACX4000 トランシーバの取り付け

トランシーバを取り付けるには、次の手順に従います。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. 各トランシーバを静電袋から取り出し、設置するコンポーネントのスロットを識別します。
  3. 各トランシーバがゴム製安全キャップで覆われているか確認します。存在しない場合は、トランシーバを安全キャップで覆います。
  4. トランシーバをコンポーネントのスロットに慎重に合わせます。コネクタはコンポーネントに面している必要があります。
  5. コネクターがコンポーネント スロットに収まるまでトランシーバをスライドさせます。トランシーバを完全に挿入できない場合は、コネクターが正しい方向に向いているか確認します。
  6. トランシーバのイジェクタ ハンドルを閉じます。
  7. トランシーバとケーブルの端からゴム製安全キャップを取り外します。ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を発します。
  8. フロント パネルの状態 LED がトランシーバが正しく機能していることを確認します。

「」も参照

ACX4000 光ファイバー ケーブルの交換

光ファイバー ケーブルを交換するには、以下の手順にしてください。

ACX4000 光ファイバー ケーブルの取り外し

ACX シリーズ ルーターには、光ファイバー ケーブルを接続できる FRU(フィールド交換可能ユニット)光トランシーバがあります。

ACX シリーズ ルーターに取り付けられている光トランシーバから光ファイバー ケーブルの取り外しを開始する前に、レーザーの安全な取り扱いに必要な対策を講じてください(「 オープン ポート開口部からの放射 に関する警告」および「 レーザーおよび LED の安全性ガイドラインと警告」を参照)。

次のパーツとツールが用意されていることを確認します。

  • トランシーバを覆うゴム製安全キャップ

  • 光ファイバー ケーブル コネクターを覆うゴム製安全キャップ

光ファイバー ケーブルをルーターに取り付けた光トランシーバから取り外するには、次の手順に従います。

  1. 次のコマンドを発行して、トランシーバがインストールされているポートを無効にします。
    レーザーに関する警告:

    光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
  2. 光ファイバー ケーブル のコネクターをトランシーバから慎重に取り外します。
  3. トランシーバをゴム製安全キャップで覆います。
    レーザーに関する警告:

    ケーブルを挿入または取り外す場合を除き、光ファイバー トランシーバを覆い隠したままにしないでください。ゴム製安全キャップは、ポートを清潔に保ち、レーザー光への誤った暴露を防ぎます。
  4. 光ファイバー ケーブルのコネクターをゴム製安全キャップで覆います。

ACX2000 光ファイバー ケーブルの接続

光ファイバー ケーブルをルーターに取り付けた光トランシーバに接続する前に、レーザーの安全な取り扱いに必要な対策を講じてください( 「オープン ポート開口部からの放射 に関する警告」および「 レーザーおよび LED の安全性ガイドラインと警告」を参照)。

ACX シリーズ ルーターには、光ファイバー ケーブルを接続できる FRU(フィールド交換可能ユニット)光トランシーバがあります。

光ファイバー ケーブルを ACX シリーズ ルーターに取り付けた光トランシーバに接続するには、次の手順に従います。

レーザーに関する警告:

光ファイバー トランシーバを直接見たり、光ファイバー ケーブルの端を覗いたりしないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
  1. 光ファイバー ケーブルのコネクターがゴム製安全キャップで覆われている場合は、キャップを取り外します。キャップを保存します。
  2. 光トランシーバからゴム製安全キャップを取り外します。キャップを保存します。
  3. ケーブル コネクターを光トランシーバに挿入します( 図 4 を参照)。
    図 4:光ファイバー ケーブルを ACX シリーズ ルーター Connecting a Fiber-Optic Cable to an Optical Transceiver Installed in an ACX Series Routerに取り付けた光トランシーバに接続する
  4. ケーブルが重量に対応しないようにケーブルを固定します。余分なケーブルをきちんと巻いたループに入れます。ループにファスナーを付けると、ケーブルの形状が維持されます。
    注意：

    光ファイバー ケーブルを最小曲げ半径を超えて曲げないでください。直径が数インチ未満のアークは、ケーブルを損傷し、診断が難しい問題を引き起こす可能性があります。

    光ファイバー ケーブルをコネクターからぶら下げないでください。固定されたケーブルのループがぶら下がることを許可しないでください。これは、ケーブルの締め付けポイントにストレスを与えます。

「」も参照

ACX4000 管理イーサネット ケーブルの交換

ACX4000 管理イーサネット ケーブルの取り外し

管理デバイスに接続されているシリアル ケーブルを取り外するには、次の手順に従います。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. コネクターのタブを押し、 コネクターを直接 MGMT ポートから引き出します。 図 5 は、コネクターを示しています。
  3. ネットワーク デバイスからケーブルを取り外します。
図 5:イーサネット ケーブル コネクター Ethernet Cable Connectors

「」も参照

ACX4000 管理イーサネット ケーブルの取り付け

管理デバイスに接続されたシリアル ケーブルを取り付するには、次の手順に従います。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. 交換用ケーブルの一端を適切な MGMT ポートに差し込みます。
  3. ケーブルのもう一方の端をネットワーク デバイスに接続します。

「」も参照

「」も参照

ACX4000 コンソールまたは補助ケーブルの交換

ACX4000 コンソールまたは補助ケーブルの取り外し

コンソールまたは補助デバイスに接続されているシリアル ケーブルを取り外するには、以下の手順に従います。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. コネクターのタブを押し、 コネクターをコンソール/AUX ポートからまっすぐ引き出します。 図 6 は、コネクターを示しています。
  3. ケーブルをコンソールまたは補助デバイスから取り外します。
図 6:イーサネット ケーブル コネクター Ethernet Cable Connectors

「」も参照

ACX4000 コンソールまたは補助ケーブルの取り付け

ルーターのフロント パネルにある コンソール/AUX ポートは、RS-232(EIA-232)シリアル ケーブルと RJ-45 コネクターを使用できます。

ルーターとコンソールまたは補助デバイスの間にケーブルを接続するには、次の手順に従います。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. 交換用ケーブルの一端を コンソール/AUX ポートに接続します。
  3. ケーブルのもう一方の端をデバイスのシリアル ポートに接続します。

「」も参照

「」も参照

ACX4000 エア フィルタの交換

ACX4000 エア フィルターの取り外し

注意：

エア フィルターを設置せずに、デバイスを数分間以上稼働しないでください。
注意：

エア フィルターを設置せずに、デバイスを数分間以上稼働しないでください。
注意：

交換時を除き、デバイスの動作中は必ずエア フィルターを所定の位置に保ちます。ファンは非常に強力であるため、フィルタリングされていないエアインテークを通して、小さなワイヤーやその他の材料をデバイスに引き込む可能性があります。これにより、デバイス コンポーネントが損傷する可能性があります。

エア フィルターはファン トレイの右側に取り付けられています。エア フィルターを取り外す( 図 7 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. ACX4000 ファン トレイの交換の説明に従って、ファン トレイを取り外します。
  3. エア フィルターの側面をつかみ、ファン トレイのフェースプレートから引き離します。

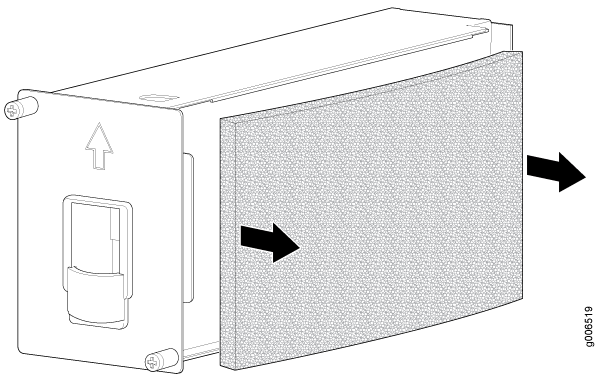

図 7:ACX4000 エア フィルタの取り外し Removing the ACX4000 Air Filter

「」も参照

ACX4000 エア フィルタの取り付け

エア フィルターはファン トレイの右側に取り付けられています。エア フィルタを取り付ける( 図 8 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. ファン トレイの側面にあるタブの間にエア フィルターを挿入し、所定の位置に収めます。

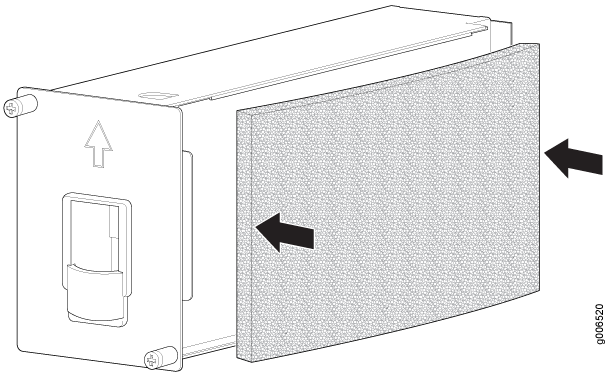

図 8:エア フィルタ Installing the Air Filterの取り付け

「」も参照

「」も参照

ACX4000 ファン トレイの交換

ACX4000 ファン トレイの取り外し

メモ：

過熱を防止するには、既存のファン トレイを取り外した直後に交換ファン トレイを取り付けます。

ファン トレイを取り外す( 図 9 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. ファン トレイフェースプレートの角にあるキャプティブ ねじを緩めます。
  3. ファン トレイイジェクター レバーをつかみ、ファン トレイをシャーシから取り外します。
    警告：

    けがを防止するには、ファン モジュールをデバイスから引き出す際に、ツールと指をファンから遠ざけます。ファンはまだ回転している可能性があります。
  4. 片手をファン トレイの下に置いて支え、ファン トレイをシャーシから完全に引き出します。

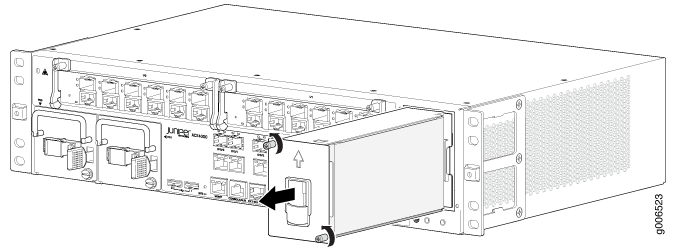

図 9:ファン トレイ Removing the Fan Trayの取り外し

「」も参照

ACX4000 ファン トレイの取り付け

ファン トレイを取り付ける( 図 10 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. 矢印が上向きになるように、スロットのファン トレイの向きを変え、ファン トレイをシャーシにまっすぐ押し込みます。
  3. ファン トレイの前面にあるイジェクター レバーがルーターに向かって押し込まれたことを確認します。
  4. ファン トレイのフェースプレートのキャプティブ ねじを締めて、シャーシ内で固定します。

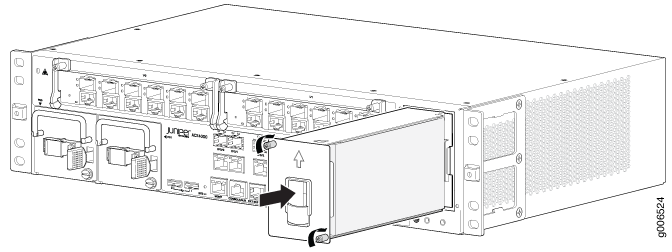

図 10:ファン トレイ Installing the Fan Trayの取り付け

「」も参照

「」も参照

ACX4000 AC 電源の交換

ACX4000 AC 電源の取り外し

電源装置を取り外す前に、次の点に注意してください。

メモ：

最小電源数は、常にルーターに存在する必要があります。
注意：

適切な冷却を維持し、動作電源装置のサーマル シャットダウンを防止するには、各電源スロットに電源装置またはブランク パネルが含まれている必要があります。電源装置を取り外す場合は、取り外しの直後に交換用電源またはブランク パネルを取り付ける必要があります。
メモ：

電源装置の電源を切った後、少なくとも 60 秒待ってから電源を入れ戻します。

AC 電源を取り外す( 図 12 を参照)。

  1. 電源装置用の専用の顧客サイト サーキット ブレーカーをオフにし、AC 電源から電源コードを取り外します。サイトの指示に従います。
  2. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  3. 電源コードを電源装置から取り外します。
  4. 電源装置の右側にあるリリース ラッチを押して、電源装置をシャーシから取り外します。
  5. 電源装置をシャーシからまっすぐ引き出します。

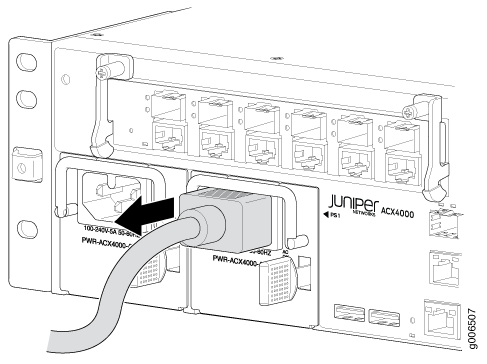

図 11:AC 電源コードの取り外し Removing an AC Power Cord

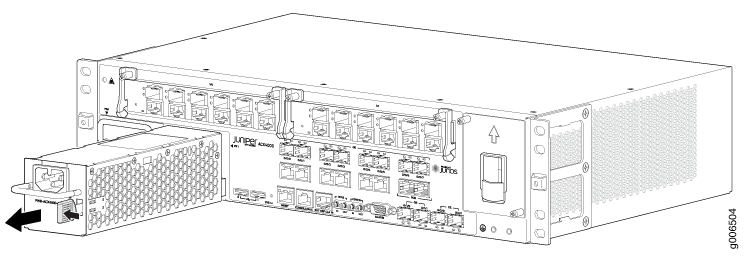

図 12:AC 電源 Removing an AC Power Supplyの取り外し

「」も参照

ACX4000 AC 電源の取り付け

AC 電源を取り付ける方法( 図 13 を参照)。

  1. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  2. 両手を使用して、電源装置がシャーシ スロットに完全に収まるまで、電源装置をまっすぐシャーシに押し込みます。電源装置のフェースプレートは、隣接する電源フェースプレートまたはブランクを電源スロットに取り付けた場合にフラッシュする必要があります。
  3. 電源コードを電源装置に接続します。
  4. 電源コードを AC 電源に接続し、専用のカスタマー サイト サーキット ブレーカーをオンにします。サイトの指示に従います。

    電源フェースプレートの状態 LED を確認します。電源装置が正常に取り付けられ、正常に機能している場合、状態 LED は点灯します。

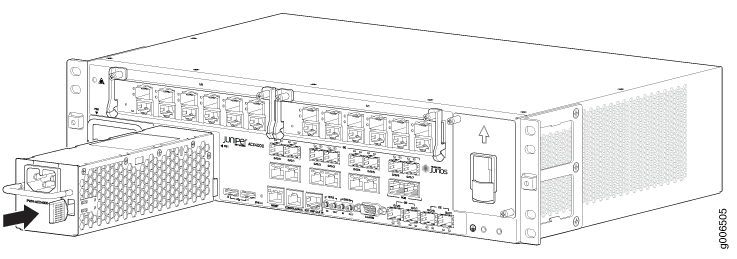

図 13:AC 電源の取り付け Installing an AC Power Supply

「」も参照

ACX4000 DC 電源の交換

ACX4000 DC 電源の取り外し

電源装置を取り外す前に、次の点に注意してください。

メモ：

最小電源数は、常にルーターに存在する必要があります。
警告：

DC 電源手順を実行する前に、DC 回路から電源が取り外されていることを確認します。すべての電源がオフになっていることを確認するには、DC 回路に対応するパネル ボード上でサーキット ブレーカーを探し、サーキット ブレーカーをオフの位置に切り替え、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。
注意：

適切な冷却を維持し、動作電源装置のサーマル シャットダウンを防止するには、各電源スロットに電源装置またはブランク パネルが含まれている必要があります。電源装置を取り外す場合は、取り外しの直後に交換用電源またはブランク パネルを取り付ける必要があります。
メモ：

電源装置の電源を切った後、少なくとも 60 秒待ってから電源を入れ戻します。

DC 電源を取り外す( 図 14 を参照)。

  1. 電源装置を取り外す専用の顧客サイト サーキット ブレーカーをオフにします。サイトの ESD の手順に従います。
  2. DC 電源ケーブルのリード線の電圧が 0 V であることを確認し、取り外しプロセス中にケーブルがアクティブになる可能性がないことを確認します。
  3. 電源装置の状態 LED が点灯しないことを確認します。
  4. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  5. DC 電源フェースプレートの DC サーキット ブレーカーをオフ(O)の位置に移動します。
  6. フェースプレート上の端子スタッドを保護するクリア プラスチック カバーを取り外します( 図 15 を参照)。
  7. 各端子からねじを取り外します。(2 番プラスねじ回しを使用します。
  8. ケーブル ラグをターミナルから取り外します。
  9. 電源ケーブルを慎重に外します。
  10. 電源装置の左側にあるラッチを押して、シャーシから解放します。
  11. 電源装置をシャーシからまっすぐ引き出します。

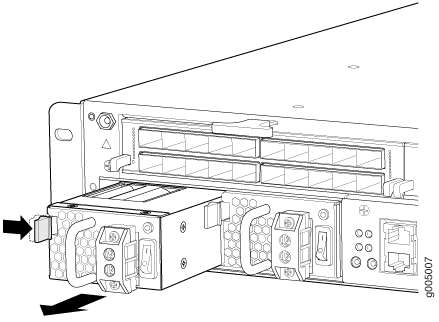

図 14:DC 電源 Removing a DC Power Supplyの取り外し

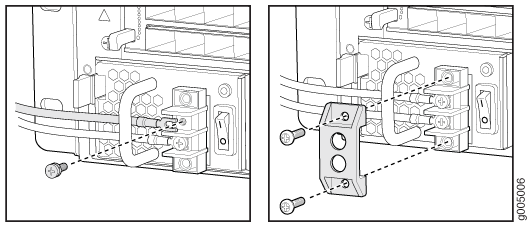

図 15:DC 電源ケーブルの取り外し Disconnecting the DC Power Cables

ACX4000 DC 電源の取り付け

警告：

DC 電源手順を実行する前に、DC 回路から電源が取り外されていることを確認します。すべての電源がオフになっていることを確認するには、DC 回路に対応するパネル ボード上でサーキット ブレーカーを探し、サーキット ブレーカーをオフの位置に切り替え、サーキット ブレーカーのスイッチ ハンドルをオフの位置にテープで固定します。

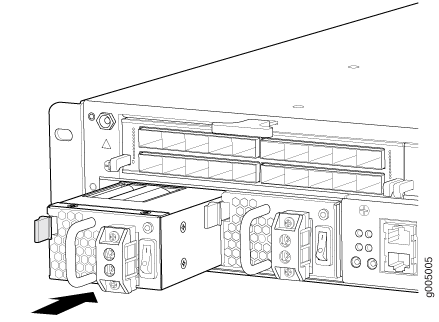

DC 電源を取り付ける方法( 図 16 を参照)。

  1. DC 電源ケーブルのリード線の間の電圧が 0 V であることを確認し、ケーブルのリード線が取り付け時にアクティブになる可能性がないことを確認します。
  2. ESD 接地ストラップを手首に取り付け、ストラップのもう片方の端を ESD 接地ポイントに接続します。
  3. 両手を使用して、電源装置がシャーシ スロットに完全に収まるまで、電源装置をまっすぐシャーシに押し込みます。電源装置のフェースプレートは、隣接する電源フェースプレートまたはブランクを電源スロットに取り付けた場合にフラッシュする必要があります。
  4. フェースプレート上の端子を保護するクリア プラスチック カバーを取り外します。
  5. 端子からねじを取り外します。
  6. 電源装置に接続する前に、DC 電源ケーブルに正しいラベルが付になっていることを確認します。リターンがバッテリ プラントのシャーシ 接地に接続されている一般的な電力分散スキームでは、マルチメーターを使用して、DC ケーブルのシャーシ 接地への抵抗を検証できます。

    –48V および –60V の場合:

    1. シャーシの接地に対する非常に大きな抵抗(開放回路を示す)を備えたケーブルは、DC 入力ケーブル(-)です。

    2. シャーシの接地に対する非常に低い抵抗(閉回路を示す)を備えたケーブルは、リターン ケーブル(+)です。

    +24Vの場合:

    1. シャーシの接地に対する非常に低い抵抗(閉回路を示す)を備えたケーブルは、DC 入力ケーブル(-)です。

    2. シャーシの接地に対する非常に大きな抵抗(開放回路を示す)を持つケーブルは、リターン ケーブル(+)です。

  7. ねじと平ワッシャーを端子から取り外します。
  8. 各電源ケーブル ラグを平らなワッシャーとねじで端子に固定します( 図 17 を参照)。8 ポンドインの間で適用します。(0.9 Nm)および 9 ポンドイン。(1.02 Nm)各ねじに対するトルク。ねじを締め過ぎないでください。(2 番プラスねじ回しを使用します。

    1. 正の DC 電源ケーブル ラグをリターン(+)端子に固定します。

    2. 負の DC 電源ケーブル ラグを入力(–)端子に固定します。

    注意：

    各電源ケーブル ラグは、ねじを締める際に、端子台の表面に向かって同じ高さを確保します。各ねじが端子に適切にネジ付けされていることを確認します。ねじに取り付けトルクを適用すると、端子が損傷する可能性があります。
    注意：

    DC 電源の端子ねじの最大トルク定格は 9 ポンドインです。(1.02 Nm)。過度のトルクがかかると端子ねじが破損する可能性があります。DC 電源端子のねじを締める場合は、トルク制御ドライバのみを使用します。適切なサイズのドライバーを使用し、最大トルク容量は 9 ポンドインです。少なかれ。ドライバーが損傷を受けず、適切に較正されており、その使用に関するトレーニングが完了していることを確認します。あらかじめ設定したトルクレベルが達成されたときにオーバートルクを防ぐよう設計されたドライバを使用することもできます。
  9. フェースプレートの端子の上にクリア プラスチック カバーを置き換えます。
  10. 各 DC 電源ケーブルを適切な外部 DC 電源に接続します。
    メモ：

    外部 DC 電源への接続の詳細については、サイトのインストラクションを参照してください。
  11. 外部サーキット ブレーカーをオンにして、DC 電源ケーブルのリード線に電圧を供給します。ルーター前面のシステム LED を確認します。DC 電源ケーブルが正常に取り付けられ、正常に機能している場合、システム LED は点灯します。状態 LED が電源装置が正常に機能していないことを示している場合は、設置と配線の手順を繰り返します。
図 16:DC 電源の取り付け Installing a DC Power Supply
図 17:DC 電源ケーブル Connecting the DC Power Cablesの接続

「」も参照
