ACX4000 ルーターの開梱と取り付け

ACX4000ルーターの開梱

ACX4000ルーターは、段ボール箱に入れ、発泡梱包材で保護されています。ダンボール箱にはアクセサリボックスも含まれています。

注意：

ACX4000ルーターは、輸送用ダンボール箱内で最大限に保護されています。設置を開始するまでルーターを開梱しないでください。

ルーターを開梱し、設置の準備をするには、次のツールが必要です。

  • コンポーネントが占有していないスロットを覆うブランク パネル

ルーターを開梱するには、次の手順にしたがって

  1. 可能な限り設置場所の近くのステージングエリアに輸送用ダンボール箱を移動しますが、システムコンポーネントを取り外すのに十分なスペースがあります。
  2. 矢印が上向きになるようにダンボール箱を配置します。
  3. 輸送用ダンボール箱の上部のフラップを開きます。
  4. アクセサリ ボックスを取り外し、その中の内容をダンボール箱に取り付けられたラベルのパーツインベントリと照らして確認します。
  5. ルーターを所定の位置に保持している梱包材を引き出します。
  6. 受信したシャーシ コンポーネントを、ルーターに含まれている梱包リストと照らして確認します。ルーターに用意されているパーツのインベントリは、 ACX4000 ルーターのパーツ インベントリ(梱包リスト)に記載されています。
  7. ルーターを後で移動または輸送する必要がある場合に備えて、輸送用ダンボール箱と梱包材を保管してください。

「」も参照

ACX4000 ルーターのパーツインベントリ(梱包リスト)

ACX4000ルーターは、段ボール箱に入れ、発泡梱包材で保護されています。ダンボール箱にはアクセサリボックスも含まれています。

ルーターの出荷には、梱包リストが含まれています。ルーター輸送用ダンボール箱で受け取った部品を梱包リストのアイテムと照らして確認します。梱包リストには、注文の各パーツのパーツ番号と説明が指定されます。出荷される部品は、注文する構成によって異なります。

梱包リストに記載されていない部分がある場合は、カスタマーサービス担当者に連絡するか、米国またはカナダ内のジュニパーカスタマーケアに電話(1-888-314-5822)にご連絡ください。フリーダイヤルのない国における国際電話または直通ダイヤルのオプションについては、 https://www.juniper.net/support/requesting-support.html をご覧ください。

表 1 は、梱包リスト内のパーツとその数量を示しています。

表 1:ACX4000 ルーターのパーツ一覧

コンポーネント

量

電源内蔵ルーター

1

取り付けブラケット

2

取り付けブラケットをルーター シャーシに取り付けるための取り付けねじ

8

SFP ダスト カバー

4

RJ-45 ケーブルおよび RJ-45 から DB-9 へのシリアル ポート アダプター

1

クイックスタートのインストール手順

1

ジュニパーネットワークス製品保証

1

エンドユーザーライセンス契約

1
メモ：

ラックまたはキャビネットにシャーシを取り付ける場合、必要に応じて追加の取り付けねじを用意する必要があります。

「」も参照

ACX4000 取り付けブラケットの取り付け

取り付けブラケットを取り付けるには、次のツールが必要です。

  • プラス(+)ねじ回し、番号 2

ルーター付きの前面取り付け船用の 2 個の取り付けブラケット( 図 1 を参照)。

シャーシの前面または背面に両方の取り付けブラケットを取り付ける場合は、次の手順にしたがってください。

  1. ブラケットを 2 組の取り付け穴に合わせます。
  2. ブラケットの上部と下部に 4 個のねじを挿入し、それぞれを部分的に締めます。
  3. 4 個のねじを完全に締めます。
  4. もう一方のブラケットの手順を繰り返します。

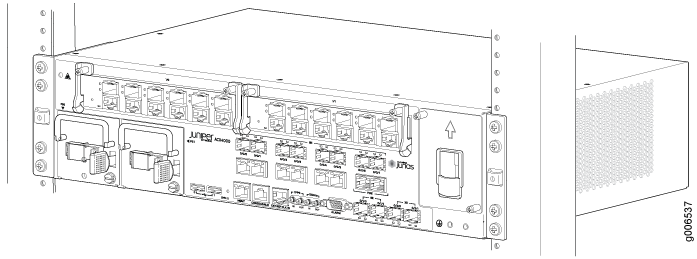

図 1:ACX4000 ルーターの前面への取り付けブラケットの取り付け Installing the Mounting Brackets to the Front of the ACX4000 Router

「」も参照

ACX4000 ルーターをラックに取り付ける

メモ：

ルーターは、ラックまたはキャビネットに水平的に設置できます。その他の設置オプションについては、JTAC にお問い合わせください。

ルーターをラックに取り付けるには、次の方法を使用します( 図 2 を参照)。

注意：

ルーターをラックに前面に取り付ける前に、資格のある技術者が、ラックがルーターの重量を支えるのに十分な強さがあり、設置場所で十分にサポートされていることを確認します。
メモ：

1 人がスイッチを持ち上げ、もう 1 人がスイッチをラックに固定する必要があります。
注意：

複数のユニットをラックに取り付ける場合は、最も重いユニットをラックの下部に取り付け、もう一方のユニットをラックの下部から上部に取り付けて、ユニットの重量順を減らします。
  1. ラックが永続的な場所にあり、建物に固定されていることを確認します。設置場所で気流とメンテナンスの両方に十分なすきまが可能であることを確認します。
  2. ルーターをラックまたはキャビネットの前面に配置します。
  3. シャーシの下部をつかみ、取り付けブラケットがラック レールに接触するように注意深く持ち上げます。
    警告：

    けがを防ぐには、背中を真っ直ぐにして、背中ではなく足で持ち上げてください。持ち上げる時に体をひねらないようにします。負荷のバランスを均等に保ち、足場がしっかりしていることを確認します。
  4. 取り付けブラケットをラック レールの穴に合わせます。
  5. ラックに合わせた開いた取り付け穴のそれぞれに取り付けねじを下から取り付けます。
  6. ルーターのアライメントを視覚的に検査します。ルーターがラックに適切に取り付けられている場合は、ラックの片側にある取り付けねじすべてを反対側の取り付けねじと一致させ、ルーターのレベルを設定する必要があります。

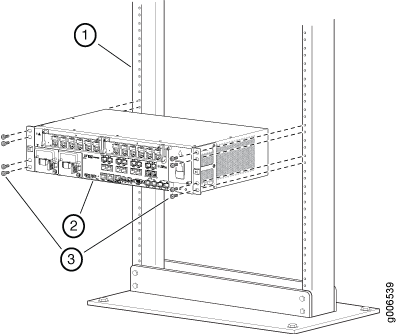

図 2:前面に取り付けられたルーターをラックに取り付ける Install the Front-Mounted Router in the Rack
  1
—
ラック
  2
—
取り付けブラケット
