このページで


ACX2200 の電源への接続

ACX2200ルーターとアースの接続

ルーターを接地するには、以下のツールが必要です。

  • プラス(+)ねじ回し、第 2 位

  • ESD 接地手首ストラップ

  • SAE 10~32ねじ2個と平ワッシャー(用意なし)

  • 接地ラグ、Panduit LCD6-14BH-L または同等品(提供なし)

  • 接地ケーブル、16 AWG 以上(1.31 mm2)90°C ワイヤー(同梱なし)

アクセス制限エリアにACX2200を設置し、シャーシが常に正しく接地されていることを確認する必要があります。ACX2200 は、シャーシに 2 穴の保護接地端子を備えています。 図 1 を参照してください。すべての状況で、この接地接続をシャーシの接地に使用します。AC 電源を使用するシステムの場合は、AC 電源コードの接地線と 2 穴接地ラグの接続も使用する必要があります。このテスト済みシステムは、2 穴保護接地端子で EMC 規制要件をすべて満たし、これを上回っています。

ルーターを接地するには:

  1. 資格を持つ電気技師がルーターに付属のケーブル ラグを接地ケーブルに接続したことを確認します。
  2. ESD(静電放電)接地ストラップを手首に固定し、承認されたサイトESD接地ポイントにストラップを接続します。サイトの手順を参照してください。
  3. 接地を行う前に、すべての接地面が清潔で、明るい仕上がりになっていることを確認します。
  4. 接地ケーブルを適切なアースに接続します。
  5. ESD 接地ストラップを取り外し、ESD 接地ポイントから取り外します。
  6. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  7. 接地ケーブル ラグをシャーシ前面の接地ポイントの上に置きます( 図 1 を参照)。
  8. 接地ケーブル ラグをワッシャーとねじで固定します。穴はSAE 10-32ねじのために大きさで分類される。4ポンドインを適用します。(0.49 Nm)のトルクを各ねじに対して固定します。ネジを締めすぎないでください。(番号 2 プラスねじ回しを使用します)。
    注意：

    ねじを締める際、各接地ケーブル ラグのシートを接地ポイントの表面にフラッシュしてください。各ねじが接地ポイントに正しくねじ込まれているか確認します。ネジに不適切なねじを付けると端子が損傷する恐れがあります。
    注意：

    ルーターの接地ねじの最大トルク定格は 4 ポンドインです。(0.49 Nm)。過剰なトルクが加えると、接地ねじが損傷する可能性があります。トルク制御ドライバのみを使用してネジを締めます。適切なサイズのドライバを使用し、最大トルク能力は5ポンドインです。またはそれ以下。ドライバーが損傷を受けず、適切に較正されていること、および使用のトレーニングが完了していることを確認します。あらかじめ設定されたトルクレベルを達成した時にオーバートルクを防ぐよう設計されたドライバを使用することができます。
  9. 接地ケーブルを装い、ルーター コンポーネントに触れたり、ルーター コンポーネントへのアクセスを妨げなかったり、人がつまずきそうな場所に配置していないことを確認します。
図 1:ACX2200 ルーター Grounding Points on the ACX2200 Routerの接地ポイント
  1
—
接地ラグ
  2
—
SAE 10-32ネジおよびワッシャー

「」も参照

AC 電源コードと ACX2200 ルーターの接続

AC 電源をルーターに接続するには、次のツールが必要です。

  • ESD 接地手首ストラップ

  • AC 電源コード

AC 電源コードをルーターに接続するには、次の手順にしたがっています。

  1. 地域に適したプラグが必要な電源コードを探します。 ACX2200 AC 電源の仕様を参照してください。
  2. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  3. 電源コードのアプライアンスカプラー先端を電源装置のアプライアンス インレットに挿入します。
  4. 電源コードプラグを外部 AC 電源レセプタクルに挿入します。
    メモ：

    各電源は、専用の AC 電源フィードと専用のカスタマー サイト サーキット ブレーカーに接続する必要があります。2 A(100 VAC)または 1 A(240 VAC)の定格の専用のカスタマー サイト サーキット ブレーカーを使用するか、ローカル コードで必要に応じて使用することをお勧めします。

  5. 電源コードを適切に装います。電源コードが排気やルーター コンポーネントへのアクセスを妨がったり、人がつまずきそうな場所に配置したりしないことを確認します。
  6. 残りの電源装置について、ステップ 1~ステップ 5 を繰り返します。
  7. ルーターのシステム LED を確認します。AC 電源が正常に機能している場合、システム LED は緑色に点灯します。システム LED が点灯していない場合、電源装置は正常に機能しません。配線手順を繰り返します。

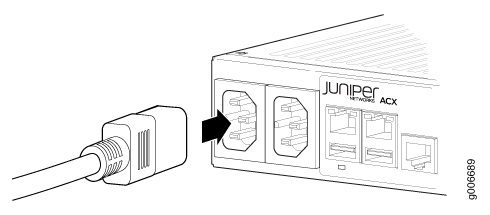

    図 2:AC 電源とルーター Connecting AC Power to the Routerの接続

「」も参照

DC 電源ケーブルと ACX2200 ルーターの接続

ルーターに電源を接続するには、次のツールが必要です。

  • プラス(+)ねじ回し、第 2 位

  • ESD 接地手首ストラップ

  • M3 ねじおよびフラットワッシャー

  • DC 電源ケーブル、最低 14 AWG、またはローカル コードで必要に応じて(別途用意)

  • リング ラグ、Molex 190700067または同等品(提供なし)

DC 電源のフロント パネルには端子が 4 つ付いています。端子は透明なプラスチック製のカバーで覆われています。

警告：

DC 電源ケーブルを接続する前に、ルーターを接地する必要があります。

電源ケーブルを接続するには、次の手順にしたがっています。

  1. 専用の顧客サイトサーキットブレーカーをオフにします。DC 電源ケーブルのリード線間の電圧が 0 V であることを確認し、取り付け時にケーブルのリード線がアクティブになる可能性がないことを確認します。
  2. フェースプレートの端子を保護する透明なプラスチック製のカバーを取り外します。
  3. 電源装置に接続する前に、DC 電源ケーブルのラベルが正しく表示されていることを確認します。リターンがバッテリプラントのシャーシ接地に接続されている典型的な電力分散スキームでは、マルチメーターを使用して-48Vの抵抗を確認し、DCケーブルをシャーシの接地に戻すことができます。

    -48Vおよび-60Vの場合:

    1. シャーシ接地に対する非常に大きな抵抗(開回路を示す)のケーブルは、DC入力ケーブル(–)です。

    2. シャーシ接地への抵抗が非常に低い(閉回路を示す)ケーブルは、リターンケーブル(+)です。

    +24Vの場合:

    1. シャーシ接地に対する非常に低い抵抗(閉回路を示す)のケーブルは、DC入力ケーブル(-)です。

    2. シャーシ接地に対する非常に大きな抵抗(開回路を示す)のケーブルは、リターンケーブル(+)です。

  4. 熱収縮チューブ絶縁を電源ケーブルの周囲に取り付けます。

    熱収縮チューブを取り付ける場合:

    1. ケーブルのラグ バレルに取り付けられている部分にチューブをスライドさせます。チューブがワイヤーの端と、それに取り付けられたラグのバレルを覆っていることを確認します。

    2. チューブをヒートガンで収縮させます。チューブのすべての側面を均等に熱し、ケーブルの周りをしっかり収縮させます。

    図 3 は、熱収縮チューブを取り付ける手順を示しています。

    メモ：

    チューブを過熱しないでください。
    図 3:熱収縮 チューブ How to Install Heat-Shrink Tubingの取り付け方法
  5. ねじとフラットワッシャーを端子から取り外します。
  6. 各電源ケーブル ラグをフラットワッシャーとねじで端子まで固定します( 図 4 を参照)。8ポンドインの間に適用します。(0.9 Nm)および 9 ポンドイン(1.02 Nm)のトルクを各ねじに固定します。ネジを締めすぎないでください。(番号 2 プラスねじ回しを使用します)。

    1. 正の DC 電源ケーブル ラグをリターン(+)端子に固定します。

    2. マイナスの DC 電源ケーブル ラグを入力(–)端子に固定します。

    注意：

    ねじを締める際、各電源ケーブル ラグのシートを端子台の表面に同じ高さがあることを確認します。各ねじが端子に正しくねじ込まれているか確認します。ネジに不適切なねじを付けると端子が損傷する恐れがあります。
    注意：

    DC 電源の端子ねじの最大トルク定格は 9 ポンドインです。(1.02 Nm)。トルクが過剰になると端子ねじが破損する恐れがあります。DC 電源端子のねじを締める際は、トルク制御ドライバのみを使用します。適切なサイズのドライバを使用し、最大トルク容量は9ポンドインです。またはそれ以下。ドライバーが損傷を受けず、適切に較正されていること、および使用のトレーニングが完了していることを確認します。あらかじめ設定されたトルクレベルを達成した時にオーバートルクを防ぐよう設計されたドライバを使用することができます。
  7. フェースプレートの端子の上に透明なプラスチック製のカバーを置き換えます。
  8. ESD(静電放電)接地ストラップを手首に固定し、承認されたサイトESD接地ポイントにストラップを接続します。サイトの手順を参照してください。
  9. 各 DC 電源ケーブルを適切な外部 DC 電源に接続します。
    メモ：

    外部 DC 電源への接続については、お使いのサイトのインストラクションを参照してください。
  10. 外部サーキット ブレーカーのスイッチをオンにして、DC 電源ケーブルのリードに電圧を供給します。ルーターの前面のシステム LED を確認します。DC 電源ケーブルが正しく取り付けられ、正常に機能している場合は、システム LED が緑色に点灯します。システム LED が電源装置が正常に機能していないことを示す場合は、設置と配線の手順を繰り返します。
図 4:DC 電源とルーター Connecting DC Power to the Routerの接続

「」も参照
