ACX1000およびACX1100システムの概要
ACX1000およびACX1100ユニバーサルメトロルーターの概要
ACX1000およびACX1100ユニバーサルメトロルーターは、アクセスネットワークへの迅速なプロビジョニングのための優れた管理を提供するように主に設計されています。ACX シリーズ ルーターは、アップリンクで豊富なギガビット イーサネット機能と 10 ギガビット イーサネット機能をサポートするとともに、環境耐性を高め、受動的に冷却されるコンパクトなフォーム ファクターでレガシー インターフェイスとギガビット イーサネット インターフェイスをサポートします。シームレスなエンドツーエンド MPLS を使用して、従来の要件や新たな要件に対処し、企業や家庭向けのサービスに同じモバイル バックホール インフラストラクチャを活用する統合型ネットワークの基盤を提供できます。
ルーターは、ルーティングエンジンと1つのパケット転送エンジンを内蔵したシングルボードルーターです。パケット転送エンジンには、1つの「疑似」フレキシブルPICコンセントレータ(FPC 0)があります。スイッチングファブリックがないため、単一のパケット転送エンジンがパケット転送を行います。
ルーティングエンジン:レイヤー3ルーティングサービスとネットワーク管理を提供します。
パケット転送エンジン:レイヤー 2 およびレイヤー 3 のパケット交換、ルート検索、パケット転送を実行します。
ACXシリーズルーターはJunos OSを搭載しており、広範なL2およびL3機能、トラフィックエンジニアリングを備えたIPとMPLS、豊富なネットワーク管理、障害管理、サービス監視と運用、管理、保守(OAM)機能、およびプロバイダーが運用をカスタマイズして独自の管理システムと統合できるオープンソフトウェア開発キット(SDK)システムをサポートします。関連する Junos OS ドキュメントの一覧については、 https://www.juniper.net/documentation/software/junos/ を参照してください。
モバイル バックホールの一環として、セル サイトの ACX シリーズ ルーターとアグリゲーション レイヤーの MX シリーズ ルーターは、1 つの Junos OS を両方のプラットフォームで実行することで、包括的なエンドツーエンドのイーサネット、MPLS、および OAM 機能を提供します。

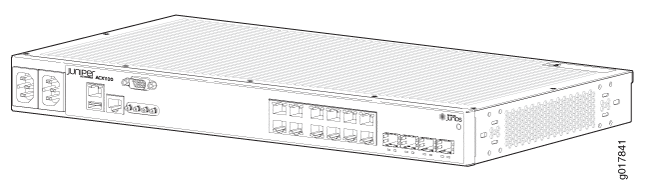

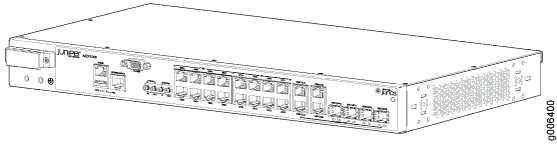

コンパクトなルーターは、1ラックユニット(U、つまり1.75インチまたは4.45cm)です。複数のルーターを1つの床から天井までのラックに積み重ねて、単位床面積あたりのポート密度を高めることができます。
シャーシは剛性のある板金構造で、他のすべてのルーターコンポーネントを収納しています。シャーシのサイズは1.75インチです。高さ(4.45 cm)、9.4インチ(24 cm)深さ、17.5インチ。(44.5 cm)幅。取り付けブラケットの外縁は、幅を19インチに延長します。(48センチ)(前面取り付けブラケットからシャーシ背面まで)。シャーシは、奥行き 300 mm(またはそれ以上)の標準的な密閉型キャビネット(19 インチ)に取り付けます。機器ラック、または通信事業者のオープンフレームラック。
ACX1000ルーターとACX1100ルーターのメリット
Space efficiency—ETSI 300仕様に準拠したACX1000ルーターは、ラックスペースと冷却が限られている環境に簡単に導入できます。
Improved operational efficiency with zero-touch deployment (ZTD)—ACXシリーズルーターは、ZTD(ゼロタッチ導入)モデルに対応しており、新しい機器の設置とプロビジョニングにかかる時間を大幅に短縮し、運用効率を向上させます。
Installation flexibility with an environmentally hardened design—ほとんどのACXシリーズルーターは、温度耐性が向上し、パッシブ冷却に対応しているため、厳しい天候条件下の屋外に導入できます。
関連項目
ACX1000ルーターとACX1100ルーター ハードウェアとCLI用語のマッピング
ACX1000ルーターとACX1100ルーター ハードウェアとCLI用語のマッピング

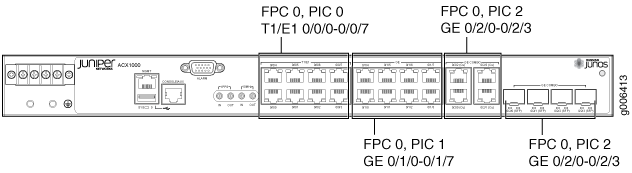

表 1 に、ルーターのマニュアルで使用されているハードウェア用語ACX1000および Junos OS コマンドライン インターフェイス(CLI)で使用されている対応する用語を示しています。 図 5 に、インターフェイスのポート位置を示します。
ハードウェア項目(CLIに表示されるとおり) |
説明(CLIに表示されます) |
値(CLIに表示される) |
ドキュメント内の項目 |
詳細な情報 |
|---|---|---|---|---|
シャーシ |
ACX1000 |
– |
ルーター シャーシ |
|
FPC (n) |
フレキシブルPICコンセントレータ(FPC)の略称 |
の値 n は常に 0 です。 |
ルーターには実際のFPCはありません。この場合、FPCはルーター自体を指します。 |
|
PIC(n) |
PIC(物理インターフェイス カード)の略称 |
n は 0 から 2 の範囲の値です。 |
ルーターには実際のPICデバイスはありません。ルーターの同等の項目については、PIC 0からPIC 2のエントリを参照してください。 |
|
T1/E1 (RJ-48) x 8 |
PIC 0 |
ルーターのフロントパネルに内蔵ネットワークポート |
||
1GE (RJ-45) x 8 |
PIC1 |
ルーターのフロントパネルに内蔵されたアップリンクポート |
||
次のいずれかです。
|
PIC2 |
ルーターのフロントパネルに内蔵されたアップリンクポート |
||
Xcvr (n) |
トランシーバーの略称 |
n は、トランシーバがインストールされているポートの番号に相当する値です。 |
光トランシーバ |
|
電源(n) |
内蔵電源 |
の値 n は常に 0 です。 |
DC 電源 |
|
ファン |
ファン |
– |
ファン |
ACX1100ルーター ハードウェアとCLI用語のマッピング

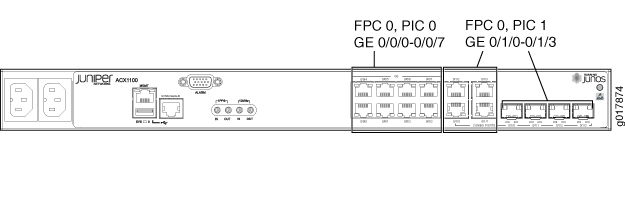

表 2 に、ルーターのマニュアルで使用されているハードウェア用語ACX1100および Junos OS コマンドライン インターフェイス(CLI)で使用されている対応する用語を示します。 図 6 に、インターフェイスのポート位置を示します。
ハードウェア項目(CLIに表示されるとおり) |
説明(CLIに表示されます) |
値(CLIに表示される) |
ドキュメント内の項目 |
詳細な情報 |
|---|---|---|---|---|
シャーシ |
ACX1100 |
– |
ルーター シャーシ |
|
FPC (n) |
フレキシブルPICコンセントレータ(FPC)の略称 |
の値 n は常に 0 です。 |
ルーターには実際のFPCはありません。この場合、FPCはルーター自体を指します。 |
|
PIC(n) |
PIC(物理インターフェイス カード)の略称 |
n は 0 から 1 の範囲の値です。 |
ルーターには実際のPICデバイスはありません。ルーターの同等の項目については、PIC 0からPIC 2のエントリを参照してください。 |
|
1GE (RJ-45) x 8 |
PIC 0 |
ルーターのフロントパネルに内蔵されたアップリンクポート |
||
次のいずれかです。
|
PIC1 |
ルーターのフロントパネルに内蔵されたアップリンクポート |
||
Xcvr (n) |
トランシーバーの略称 |
n は、トランシーバがインストールされているポートの番号に相当する値です。 |
光トランシーバ |
|
電源(n) |
内蔵電源 |
の値 n は常に 0 です。 |
AC または DC 電源 |
|
ファン |
ファン
メモ：
ACX1100ルーターはファンレスモデルです。 |
– |
ファン |
ACXシリーズルーターでのパケットフロー
ACXシリーズルーターのCoS(サービスクラス)アーキテクチャは、概念的にはMXシリーズルーターと同様です。ACXシリーズルーターの一般的なアーキテクチャを 図7に示します。
モデルに基づいて、ACXシリーズルーターは、組み込みのルーティングエンジンとパケット転送エンジンを内蔵し、T1/E1とギガビットイーサネットポートの両方を含むことができます。
パケット転送エンジンには、1つまたは2つの「疑似」フレキシブルPICコンセントレータがあります。スイッチングファブリックがないため、単一のパケット転送エンジンがイングレスとエグレスのパケット転送の両方を行います。
固定分類では、すべてのパケットが同じ転送クラスに配置されますが、通常のマルチフィールド(MF)分類やBA(動作集約)分類を使用してパケットを異なる方法で処理することもできます。ファイアウォールフィルターを使用したBA分類は、IP優先度、DSCP、IEEE、またはフレームまたはパケットヘッダー内の他のビットに基づく分類に使用できます。
ただし、ACXシリーズルーターでは、同じ物理インターフェイス上で複数のBA分類子を使用することもできます。物理インターフェイスでは、同じタイプの BA 分類子を使用する必要はありません。たとえば、単一の物理インターフェイスで、IP 優先順位と IEEE 802.1p に基づく分類子を使用できます。対象のCoSビットがデュアルタグ付きVLANインターフェイスの内側VLANタグ上にある場合、分類器は内部ビットまたは外部ビットのいずれかを調べることができます。(デフォルトでは、分類は外部VLANタグに基づいて行われます)。
エグレス ポートあたり 8 つのキューは、ラウンドロビン キュー サービスの一種である加重不足ラウンドロビン(WDRR)メカニズムを使用したスケジューリングをサポートします。サポートされている優先度レベルは、厳密-高とデフォルト(低)です。ACXシリーズ ルーターのアーキテクチャは、WRED(Weighted Random Early Detection)とWTD(Weighted Tail Drop)の両方をサポートしています。
すべてのCoS機能がラインレートでサポートされます。

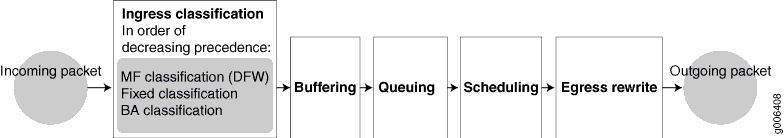

ACXシリーズルーターを経由するパケットパイプラインを 図8に示します。レート制限は、他のすべてのCoS機能とともに統合アーキテクチャで行われることに注意してください。スケジューリングとシェーピングは出力側でサポートされています。
関連項目
ACXシリーズルーターでサポートされているプロトコルとアプリケーション
表 3 は、ACX シリーズ ルーター上のプロトコルとアプリケーションに対する最初の Junos OS リリースのサポートを示しています。ダッシュは、プロトコルまたはアプリケーションがサポートされていないことを示します。
[
edit logical-systems logical-system-name] 階層レベルは、ACX シリーズルーターではサポートされていません。ACXシリーズルーターは、ファミリーごとの最大送信単位(MTU)設定をサポートしていません。ファミリーに適用されたMTUは、CLIで設定でき、出力に表示される
show interface extensive場合でも、他のファミリーinetにも適用されます。ファミリーに高い MTU を使用する唯一の方法は、MTU を操作し、インターフェイスまたはfamily inetレベルで適用し、各ファミリーに対して自動的に計算させることです。MTU 値は 1500 に制限されず、256 から 9216 の範囲で指定できます。詳細については、サポート技術情報 (KB) の記事 KB28179: https://kb.juniper.net/InfoCenter/index?page=content&id=KB28179 を参照してください。
プロトコルまたはアプリケーション |
ACX1000 |
ACX1100 |
ACX2000 |
ACX2100 |
ACX2200 |
ACX4000 |
ACX5048 |
ACX5096 |
ACX500 |
ACX5448 |
|---|---|---|---|---|---|---|---|---|---|---|
| インターフェイスとカプセル化のタイプ | ||||||||||
イーサネット インターフェイス - 1G、10 G |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
イーサネット インターフェイス—40G |
– |
– |
– |
– |
– |
– |
15.1X54-D20 |
15.1X54-D20 |
– |
18.2R1 |
ATMインターフェイス(IMAのみ) |
12.2 |
– |
12.2 |
12.2R2 |
– |
– |
– |
– |
– |
– |
E1 インターフェイス |
12.2 |
– |
12.2 |
12.2R2 |
– |
– |
– |
– |
– |
– |
T1 インターフェイス |
12.2 |
– |
12.2 |
12.2R2 |
– |
– |
– |
– |
– |
– |
回線エミュレーション インターフェイス(SAToP、CESoP) |
12.2 |
– |
12.2 |
12.2R2 |
- |
12.3×51-D10 |
– |
– |
– |
– |
SONET/SDHインターフェイス |
– |
– |
– |
– |
– |
12.3x51-D10(MICが必要) |
– |
– |
– |
– |
| レイヤー 3 | ||||||||||
スタティックルート |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Ospf |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
IS-IS |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Bgp |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Internet Control Message Protocol(ICMP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
アドレス解決プロトコル(ARP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
BFD(Bidirectional Forwarding Detection)プロトコル |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
動的ホスト構成プロトコル(DHCP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
IP 高速再ルート(FRR)(OSPF, IS-IS) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
最大伝送単位 (MTU) の範囲 (256 から 9192) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
レイヤー3 VPN |
12.3R1 |
12.3R1 |
12.3R1 |
12.3R1 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Rsvp |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
LDP(ターゲットおよびダイレクト) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
| MPLS、VPLS、VPNS | ||||||||||
スタティック ラベルスイッチ パス(LSP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ティッカー |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
トラフィック制御 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Eライン |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
疑似回線エミュレーション エッジツーエッジ(PWE3 [シグナル]) |
12.2 |
– |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
– |
18.2R1 |
スタティック イーサネット PW |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
レイヤー 2 回線 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
アクティブおよびスタンバイ擬似配線でのIEE802.1ag CC監視 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
VPLS |
– |
– |
– |
– |
– |
– |
15.1X54-D20 |
15.1X54-D20 |
– |
18.2R1 |
| イーサネット レイヤー 2 | ||||||||||
最初の1マイルのイーサネット(EFM 802.3ah) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
802.1ag CFM(接続性障害管理) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
IEE802.1ag TLV(インターフェイスステータスのタイプ、長さ、値) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
| Qos | ||||||||||
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
|
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
|
ファイアウォールフィルター—ファミリーccc/any |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ファイアウォール - ポートミラーリング |
12.2R1 |
12.2R2 |
12.2R1 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
17.1R1 |
17.1R1 |
- |
18.2R1 |
ポリシング—論理インターフェイスごと |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ポリシング—物理インターフェイスごと |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ポリシング - 家族ごと |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
TrTCM(カラーアウェア、カラーブラインド) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×5112.3×54–D15 -D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
SrTCM(カラー認識、カラーブラインド) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ホスト保護 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ポート当たり8つのキュー |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
プライオリティ キューイング |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
レート制御 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
2 つの異なる優先順位でのスケジューリング |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
低レイテンシキュー(LLQ) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
WRED(Weighted Random Early Detection)ドロッププロファイル(DP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
分類 - DSCP |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
分類 - MPLS EXP |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
分類 - IEEE 802.1p |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
書き換え - DSCP |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
MPLS EXP の書き換え |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
802.1p の書き換え |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
MPLS と DSCP を異なる値に書き換える |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
| タイミング | ||||||||||
タイミング-1588-v2、1588-2008–バックアップクロック |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
同期イーサネット |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
BITS(ビル統合型タイミング電源) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
クロック同期 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
冗長クロック(複数の 1588 プライマリ) |
– |
– |
– |
– |
– |
– |
– |
– |
– |
- |
透過性の高いクロック |
– |
– |
– |
– |
– |
– |
15.1X54-D20 |
15.1X54-D20 |
– |
18.2R1 |
グランドプライマリークロック |
– |
– |
– |
– |
– |
– |
– |
– |
12.3X54–D20および17.3R1(屋内) 12.3X54–D25(屋外) |
- |
| OAM、トラブルシューティング、管理性、合法的な傍受 | ||||||||||
Network Time Protocol(NTP) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Snmp |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
802.1ag CFM |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
802.3ah LFM |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Y.1731障害およびパフォーマンス管理 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
MPLS OAM |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Rmon |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
レイヤー 2 トレースルート |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Dns |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ソフトウェアダウンロード用TFTP |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ポートミラーリング(ローカルポートミラーリング) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
インターフェイスループバック |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
イーサネットループバック |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
インターフェイス バイトとパケットの統計情報 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
インターフェイス キューの統計情報 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ドロップパケット統計 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
VLAN-IDによる各802.1ag接続の区別 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
インターフェイスパッシブモニターモード |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
マルチパケットミラー |
– |
– |
– |
– |
– |
– |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
| セキュリティ | ||||||||||
TACACS AAA |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
RADIUS 認証 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
コントロールプレーンDOS防止 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
| 高可用性 | ||||||||||
MPLS FRR |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
Bfd |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
| ATMトランスポート | ||||||||||
ATM over PWE3 |
12.2 |
– |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
– |
- |
RFC4717 ATMカプセル化:S6.1 ATM Nから1セルモード(標準で必要) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
RFC4717:S6.3 - ATM AAL5 SDUカプセル化(オプション) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
ATM PWE3制御ワード |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
動的ラベルによるATM PWE3 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
ATM VPI/VCIスワッピング |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
ATMアイドル/未割り当てセル抑制 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
N 対 1 PW プロミスキャス モードの ATM サポート:ポートあたり 1 PW、VPI あたり 1 PW |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
セル連結(パケットあたり1〜30セル) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
VPおよびVCあたりのパケット/バイトカウンター数 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
IMA(ATMを介した逆多重化) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
| ATMカプセル化 | ||||||||||
AAL5 SDU(n-to-1 セル リレー) |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
| ATMキューイング | ||||||||||
ATM サービス カテゴリ(CBR、NRT-VBR、UBR)を UNI に適用 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
ATM サービス カテゴリを PW EXP ビットにマップします |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
VC ごとの入力ポリシング |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
VC 出力シェーピング |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
早期パケット破棄 |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
– |
– |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
- |
| Mib | ||||||||||
標準 SNMP MIB |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
ジュニパーネットワークスのエンタープライズ固有のMIB |
12.2 |
12.2R2 |
12.2 |
12.2R2 |
12.3X54-D15 |
12.3×51-D10 |
15.1X54-D20 |
15.1X54-D20 |
12.3X54–D20(屋内) 12.3X54–D25(屋外) |
18.2R1 |
