Remplacer un émetteur-récepteur de terminal de ligne optique

Les émetteurs-récepteurs PON OLT 10 GbE intégrés enfichables à chaud, avec pontage MAC ETHERNET vers 10G PON, se connectent directement aux ports SFP+ sur les routeurs ACX Series pris en charge. L’émetteur-récepteur OLT SFP+ est conçu pour être interopérable avec une large gamme d’équipements ONU tiers populaires. En raison de considérations thermiques, énergétiques et mécaniques, vous devez insérer l’émetteur-récepteur OLT SFP+ uniquement dans les ports 10 GbE de la ligne supérieure de routeurs ACX5400.

Note:

Lorsque vous insérez l’émetteur-récepteur OLT SFP+ sur les ports de la rangée supérieure du routeur, les ailettes de dissipateur thermique externe de l’OLT s’étendent au-dessus du plan supérieur du châssis de 1,9 mm et utilisent l’espace rack au-dessus du châssis.

Installer un émetteur-récepteur OLT SFP+

Les émetteurs-récepteurs pour les équipements Juniper Networks sont des unités remplaçables sur site (FRU) amovibles à chaud et insérables à chaud. Vous pouvez les retirer et les remplacer sans mettre l’équipement hors tension ou perturber les fonctions de l’équipement.

  1. Enveloppez et fixez une extrémité de la sangle de poignet de décharge électrostatique (ESD) autour de votre poignet nu, et connectez l’autre extrémité de la sangle à un point d’électrostatique du site.
  2. Si l’émetteur-récepteur n’est pas recouvert d’un bouchon de sécurité en caoutchouc, couvrez-le d’un bouchon de sécurité en caoutchouc.
    Avertissement:

    Ne laissez pas d’émetteur-récepteur à fibre optique à la découverte, sauf lors de l’insertion ou du retrait d’un câble. Le bouchon de sécurité en caoutchouc maintient le port propre et évite toute exposition accidentelle à la lumière laser.
  3. Si le port dans lequel vous souhaitez installer l’émetteur-récepteur est recouvert d’un cache de poussière, retirez le cache de poussière et enregistrez-le au cas où vous auriez besoin de couvrir le port plus tard.
    Si vous échangez un émetteur-récepteur à chaud, attendez au moins 10 secondes après avoir retiré l’émetteur-récepteur du port avant d’installer un nouvel émetteur-récepteur.
    ATTENTION:

    Avant de faire glisser l’émetteur-récepteur dans le port, assurez-vous que l’émetteur-récepteur est correctement aligné. Un mauvais alignement peut faire plier les broches, rendant l’émetteur-récepteur inutilisable.
  4. À l’aide des deux mains, insérez soigneusement l’émetteur-récepteur dans le port vide.
    Les connecteurs doivent faire face au châssis.
  5. Faites glisser l’émetteur-récepteur doucement jusqu’à ce qu’il soit entièrement assis.

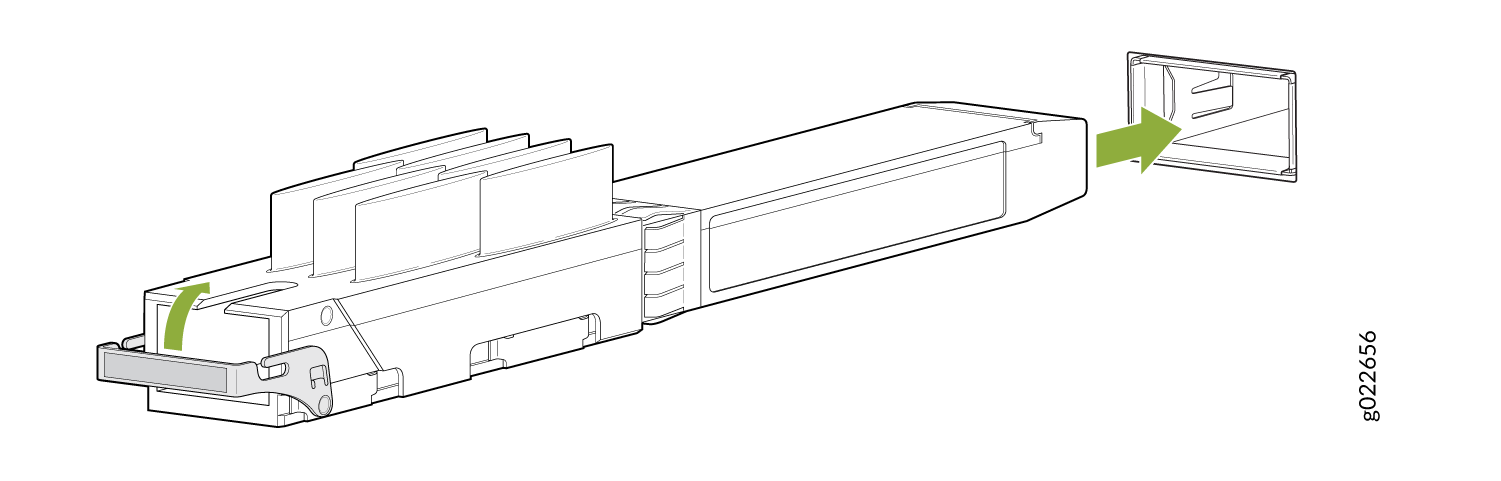

    Figure 1 : Insérer un émetteur-récepteur Insert an OLT Transceiver OLT
  6. Retirez le bouchon de sécurité en caoutchouc de l’émetteur-récepteur et de l’extrémité du câble, puis insérez le câble dans l’émetteur-récepteur.
  7. S’il existe un système de gestion des câbles, disposez-le dans le système de gestion des câbles pour empêcher le câble de se déloger ou de développer des points de contrainte. Sécurisez le câble afin qu’il ne supporte pas son propre poids car il est accroché au sol. Placez l’excès de câble hors du chemin dans une boucle soigneusement enroulée dans le système de gestion des câbles. Placer des attaches sur la boucle permet de maintenir sa forme.
    ATTENTION:

    Ne laissez pas un câble à fibre optique se libérer du connecteur. Ne laissez pas les boucles de câble attachées se mettre en place, ce qui met le câble sous tension au point de fixation.
    ATTENTION:

    Évitez de plier un câble en fibre optique au-delà de son rayon de pliage minimal. Un arc plus petit que quelques pouces de diamètre peut endommager le câble et causer des problèmes difficiles à diagnostiquer.
    Avertissement:

    Ne connectez pas l’OLT directement à des onus tels qu’une passerelle d’accueil (HGW) sans une atténuation appropriée. L’OLT peut être endommagé de manière permanente à moins qu’il ne soit connecté avec une atténuation de 16dB minimum (20dB recommandé). Une combinaison d’atténuateur et de répartiteurs peut fournir l’atténuation requise.

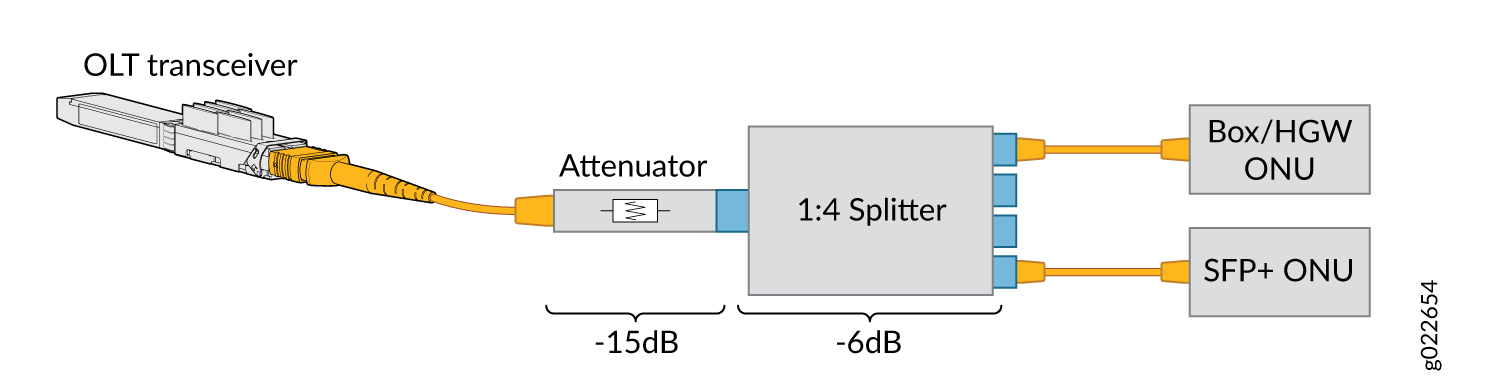

    Figure 2 : Combinaison d’atténuateurs et de répartiteurs Combination of Attenuators and Splitters
    HGW — Passerelle d’accueil

Supprimer un émetteur-récepteur OLT SFP+

Avant de commencer à retirer un émetteur-récepteur d’un équipement, assurez-vous d’avoir pris les précautions nécessaires pour manipuler les lasers en toute sécurité (voir les consignes et avertissements de sécurité pour les lasers et LES LED).

Assurez-vous que vous disposez des éléments et outils suivants :

  • Sac antistatique ou tapis antistatique
  • Bouchons de sécurité en caoutchouc pour couvrir l’émetteur-récepteur et le connecteur de câble à fibre optique
  • Un couvercle anti-poussière pour couvrir le port ou un émetteur-récepteur de remplacement

Les émetteurs-récepteurs pour les équipements Juniper Networks sont amovibles à chaud et insérables à chaud. Vous pouvez les retirer et les remplacer sans mettre l’équipement hors tension ou perturber les fonctions de l’équipement.

  1. Placez le sac antistatique ou le tapis antistatique sur une surface plane et stable.
  2. Enveloppez et fixez une extrémité du bracelet ESD autour de votre poignet nu, et connectez l’autre extrémité de la sangle à un point d’ESD du site.
  3. Étiquetez le câble connecté à l’émetteur-récepteur pour pouvoir le reconnecter correctement.
    Avertissement:

    Ne regardez pas directement dans un émetteur-récepteur à fibre optique ou dans les extrémités des câbles en fibre optique. Les émetteurs-récepteurs à fibre optique et les câbles à fibre optique connectés aux émetteurs-récepteurs émettent de la lumière laser qui peut endommager vos yeux.
    Avertissement:

    Ne laissez pas d’émetteur-récepteur à fibre optique à la découverte, sauf lors de l’insertion ou du retrait d’un câble. Le bouchon de sécurité en caoutchouc maintient le port propre et évite toute exposition accidentelle à la lumière laser.
  4. Retirez le câble connecté à l’émetteur-récepteur.
  5. Couvrez l’émetteur-récepteur et l’extrémité de chaque connecteur de câble à fibre optique avec un bouchon de sécurité en caoutchouc immédiatement après avoir déconnecté les câbles en fibre optique.
  6. S’il existe un système de gestion des câbles, disposez le câble dans le système de gestion des câbles pour éviter qu’il ne se déloge ou ne développe des points de contrainte. Sécurisez le câble afin qu’il ne supporte pas son propre poids car il est accroché au sol. Placez l’excès de câble hors du chemin dans une boucle soigneusement enroulée dans le système de gestion des câbles. Placer des attaches sur la boucle permet de maintenir sa forme.
    ATTENTION:

    Ne pliez pas le câble en fibre optique au-delà de son rayon de pliage minimal. Un arc plus petit que quelques pouces de diamètre peut endommager le câble et causer des problèmes difficiles à diagnostiquer.
  7. En utilisant vos doigts, tirez sur le levier d’éjection de l’émetteur-récepteur pour déverrouiller l’émetteur-récepteur.
    ATTENTION:

    Avant de retirer l’émetteur-récepteur, assurez-vous d’ouvrir complètement le levier d’éjecteur jusqu’à ce qu’il clique. Cela évite d’endommager l’émetteur-récepteur.

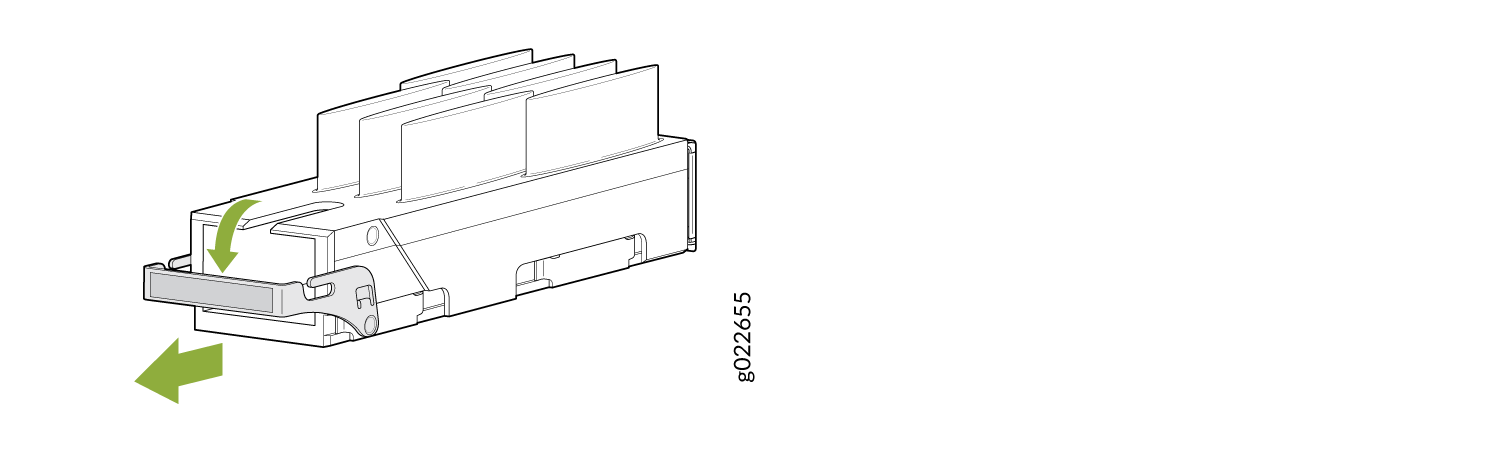

    Figure 3 : supprimer un émetteur-récepteur Remove an OLT Transceiver OLT
  8. Saisissez le levier d’éjection de l’émetteur-récepteur et faites glisser l’émetteur-récepteur d’environ 0,5 in. (1,3 cm) directement sorti du port.
    ATTENTION:

    Pour éviter que l’EES ne soit endommagé par l’émetteur-récepteur, ne touchez pas les broches du connecteur à la fin de l’émetteur-récepteur.
  9. En utilisant vos doigts, saisissez le corps de l’émetteur-récepteur et retirez-le directement du port.
  10. Placez l’émetteur-récepteur dans le sac antistatique ou sur le tapis antistatique placé sur une surface plane et stable.
  11. Placez le cache de poussière sur le port vide ou installez l’émetteur-récepteur de remplacement.
