Configuration de l’extension OpenStack pour la topologie physique

L’extension de topologie physique fournit un tableau de bord permettant à l’administrateur OpenStack de gérer les connexions réseau physiques. Par exemple, mappage de la carte réseau de l’hôte vers le port de commutation. L’API topologie physique expose ces connexions réseau physiques.

Le plug-in de neutrons Juniper gère actuellement les informations de topologie à l’aide de la jnpr_switchport_mapping commande.

Plug-in Configuration

Pour configurer l’extension de topologie physique :

  1. Sur le contrôleur OpenStack, mettez à jour le fichier etc/neutron/plugins/ml2/ml2_conf.ini de configuration ML2 comme suit :
    Note:

    Si le fichier est mis à jour pour activer le pilote EVPN pour VXLAN, ignorez cette étape.
  2. Mettez à jour le fichier /etc/neutron/neutron.conf de configuration neutron comme suit :

    core_plugin = neutron.plugins.ml2.plugin_pt_ext.Ml2PluginPtExt

  3. Activez le tableau de bord topologie physique comme suit :

    • Centos

      cp /usr/lib/python2.7/site-packages/juniper_horizon_physical-topology/

      openstack_dasboard/enabled/_2102_admin_topology_panel.py

      /usr/share/openstack-dashboard/openstack_dashboard/enabled/

    • Ubuntu

      cp /usr/lib/python2.7/dist-packages/juniper_horizon_physical-topology/

      openstack_dasboard/enabled/_2102_admin_topology_panel.py

      /usr/share/openstack-dashboard/openstack_dashboard/enabled/

  4. Redémarrer les services Neutron et Horizon :

    • Serveur neutron

      • Ubuntu - service neutron-serveur redémarrage

      • CentOS - systèmectl redémarrer neutron-serveur

    • Apache (redémarre Horizon)

      • Ubuntu - service apache2 redémarrage

      • CentOS - systemctl restart httpd

  5. Une fois l’installation terminée, le tableau de bord de topologie physique est disponible à l’adresse Admin > System > Physical Networks.

    Depuis le tableau de bord Des réseaux physiques, vous pouvez effectuer les tâches suivantes :

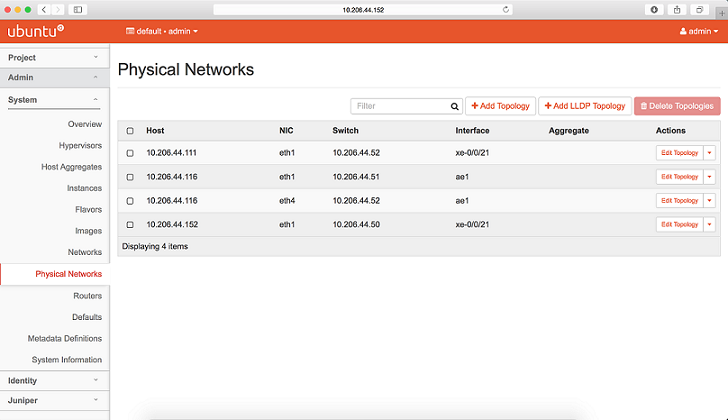

    La figure 1 montre comment visualiser les topologies physiques.

    Figure 1 : Afficher les topologies physiques View Physical topologies

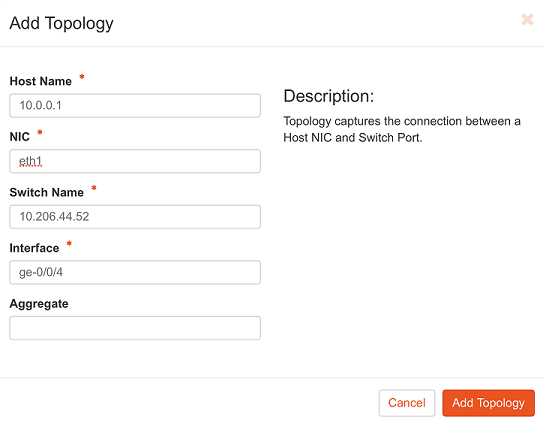

    La figure 2 montre comment ajouter une topologie physique.

    Figure 2 : ajouter une topologie Add Physical Topology physique

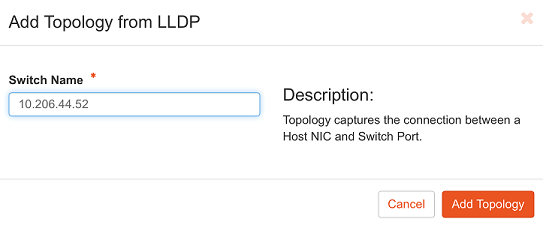

    La figure 3 montre comment ajouter une topologie physique à partir de LLD.

    Figure 3 : ajouter une topologie à partir de LLDP Add Topology from LLDP

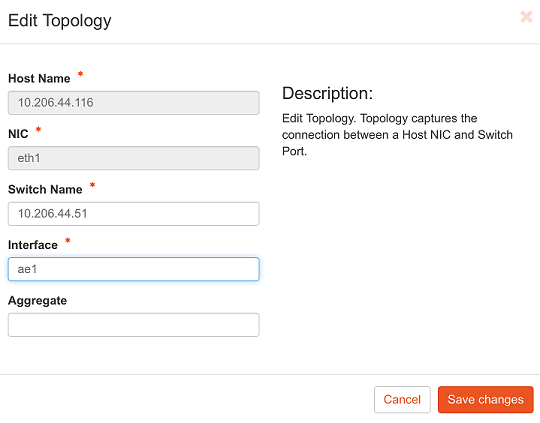

    La figure 4 montre comment modifier une topologie physique.

    Figure 4 : Modifier la topologie Edit Physical Topology physique

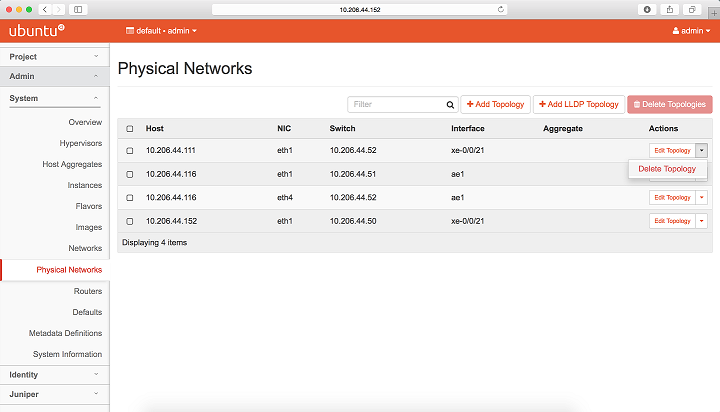

    La figure 5 montre comment supprimer une topologie physique.

    Figure 5 : supprimer une topologie Delete a Physical Topology physique

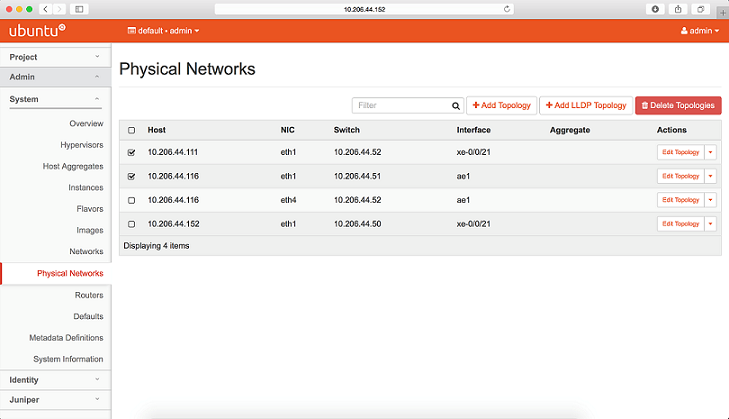

    La figure 6 montre comment supprimer plusieurs topologies physiques.

    Figure 6 : Supprimer plusieurs topologies physiques Delete Multiple Physical Topologies
