Options du volet gauche
Le menu déroulant du volet gauche offre plusieurs façons de filtrer les données affichées dans la fenêtre cartographique de topologie du contrôleur NorthStar, ainsi que plusieurs vues liées à l’état et aux propriétés du réseau. Lorsque vous vous connectez pour la première fois à l’interface utilisateur Web, la vue initiale affiche l’état du réseau. Le tableau 1 récapitule les choix du menu déroulant du volet de gauche.
Option |
Description |
|---|---|
État du réseau |
Affiche un résumé de l’état actuel des éléments du réseau. |
Chronologie |
Affiche la liste des événements réseau horodatés. Vous pouvez utiliser le filtrage pour restreindre l’affichage à des types d’événements spécifiques. Ces informations peuvent être utiles à des fins de débogage. |
Types |
Répertorie les types de noeuds que vous pouvez choisir d’afficher ou de masquer sur la carte topologique. |
Noeuds/Groupes |
Affiche les groupes créés par l’utilisateur avec ou sans liste des noeuds membres. Les groupes développés sont représentés sur la carte topologique par des icônes de nœud individuels. Les groupes réduits sont représentés sur la carte topologique par des icônes de groupe, et les noeuds membres individuels ne sont pas affichés. Tous les noeuds sont d’abord non groupés. |
Performance |
Groupes d’options de performances actuelles (réseau en direct) et historiques. |
Protocoles |
Sélectionne les protocoles à inclure dans la carte de topologie. Les noeuds configurés avec les protocoles sélectionnés s’affichent. L’option par défaut inclut tous les protocoles. |
COMME |
Sélectionne les systèmes autonomes (AS) à inclure dans la carte topologique. |
Zones de l’EI |
Sélectionne les zones ISIS à inclure dans la carte topologique. |
Zones OSPF |
Sélectionne les zones OSPF à inclure dans la carte topologique. |
État de l’optimisation du chemin |
Affiche des statistiques et des informations sur l’optimisation des chemins. |
Coloration des liens |
Fournit une coloration des liens au niveau du bit. |
Couches |
Reflète la fonction multicouche. Si vous disposez d’une licence multicouche, il est possible d’afficher les informations qui ont été analysées par les fournisseurs de la couche transport. La carte topologique affiche les liens intercalaires entre les noeuds sous forme de lignes pointillées. |
Les sections suivantes décrivent les options d’affichage du volet gauche :
État du réseau

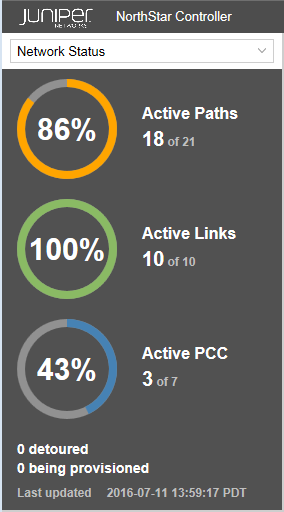

La figure 1 montre un exemple d’affichage de l’état du réseau dans le volet gauche de la vue Topologie. État du réseau est la vue qui s’affiche dans le volet gauche lorsque vous lancez l’application Contrôleur NorthStar pour la première fois.
Le panneau affiche le pourcentage et le nombre de chemins actifs, de liaisons actives et de PCC actifs du réseau qui sont à l’état UP. L’affichage est mis à jour toutes les une à deux minutes, en fonction de la fréquence des événements entrants. Plus le réseau est chargé, plus la mise à jour est fréquente.
Le nombre de chemins déviés et de prestataires de services linguistiques en cours de provisionnement sont également indiqués. Les chemins déviés sont ceux qui utilisent un LSP de contournement.
Ces chiffres peuvent différer de ce qui est indiqué dans le tableau d’informations sur le réseau :
Active Paths: par conception, les chemins actifs indiqués dans l’affichage de l’état du réseau ne sont pas les mêmes que ceux indiqués dans l’onglet Tunnel de la table d’informations sur le réseau, car l’onglet Tunnel inclut les chemins secondaires et l’affichage des chemins actifs ne le fait pas. Si vous disposez d’un chemin secondaire pour des LSP, l’affichage des chemins actifs et l’onglet Tunnel du tableau d’informations réseau ne correspondent pas.
Active Links: doit toujours correspondre à l’onglet Lien dans le tableau d’informations sur le réseau si le modèle interne est synchronisé avec le réseau actif. S’ils ne correspondent pas, cela peut être un symptôme que le modèle interne n’est plus synchronisé avec le réseau actif. Lorsque le modèle interne est régulièrement mis à jour, c’est en modifiant la topologie du réseau actif, et non en reconstruisant l’ensemble de la topologie. Ainsi, au fil du temps, le modèle et le réseau en direct peuvent se désynchroniser. Pour corriger ce problème, remplissez le modèle interne avec l’intégralité des informations réseau en direct à l’aide de Sync Network Model la section sous Administration > System Settings.
Active PCC: par conception, le PCC actif indiqué dans l’affichage de l’état du réseau n’est pas le même que celui indiqué dans l’onglet Noeud de la table d’informations sur le réseau, car l’onglet Noeud inclut les pseudo-noeuds et l’affichage du PCC actif ne le fait pas. L’affichage du PCC actif n’inclut que les nœuds qui sont des routeurs ; il n’inclut pas les pseudo-noeuds tels que les noeuds Ethernet ou les noeuds AS. Si vous avez des pseudo-nœuds dans le réseau, l’affichage PCC actif et l’onglet Nœud dans le tableau d’informations sur le réseau ne correspondent pas.
Chronologie

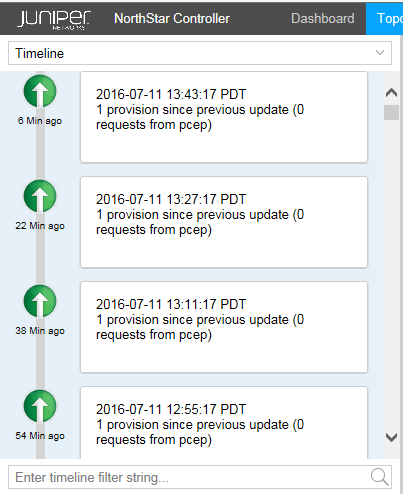

La figure 2 montre un exemple d’affichage de la chronologie dans le volet gauche de la vue Topologie.
de chronologie du volet gauche
La chronologie répertorie les activités et les points de contrôle d’état avec les notations les plus récentes en premier.
Vous pouvez utiliser la chronologie pour suivre les événements chronologiques au fur et à mesure qu’ils se produisent sur le réseau, afin de prendre les mesures appropriées en temps réel. Vous pouvez également utiliser la barre de défilement pour afficher les activités réseau passées, en remontant aussi loin que nécessaire.
Vous pouvez utiliser la zone de filtrage en bas du volet pour restreindre l’affichage à des types d’événements spécifiques ou à des événements associés à un jour ou à une heure spécifique.
Lorsque la chronologie n’est pas courante, un message s’affiche en haut du volet Chronologie vous invitant à « cliquer ici » pour mettre à jour l’affichage.
Vous pouvez évaluer la stabilité du réseau MPLS en suivant l’évolution du nombre d’événements LSP actifs et inactifs au fil du temps. Vous pouvez ensuite analyser si l’occurrence d’autres événements spécifiques affecte le nombre d’événements LSP Up et Down.
Les types d’événements suivants sont inclus dans la chronologie :
En ce qui concerne les noeuds :
Arrêt de la session PCEP
La session PCEP monte
La session PCEP devient ACTIVE
Relié aux liens :
Le lien monte
Le lien tombe en panne
En ce qui concerne les prestataires de services linguistiques :
Évolution du nombre de prestataires de services linguistiques en hausse
Variation du nombre de prestataires de services linguistiques en panne
Modification du nombre de prestataires de services linguistiques provisionnés
Relatif au contrôleur NorthStar :
Heures de début et de fin de l’optimisation des chemins
Heures de début et de fin des événements de maintenance
Types

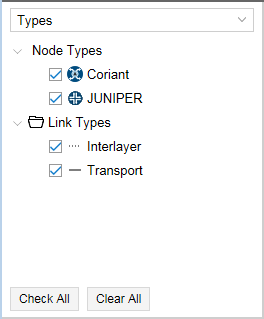

La liste Types dans le volet gauche de la vue Topologie comprend des catégories de nœuds et de liens trouvés dans le réseau. La figure 3 montre un exemple de liste de types.
types de volet gauche
Différents types sont associés à différentes icônes, qui sont reflétées dans la carte topologique. L’exemple illustré à la Figure 3 inclut les types de liaison de transport et d’intercouche associés au fournisseur du contrôleur de transport Coriant.
Vous pouvez sélectionner ou désélectionner un type en cochant ou en décochant la case en regard de celui-ci. Seules les options sélectionnées sont affichées dans la carte topologique. Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
Vous pouvez cliquer avec le bouton droit de la souris sur un type de noeud et sélectionner Propriétés pour choisir l’icône qui représentera ce type de noeud dans la carte topologique. Vous pouvez également télécharger votre propre icône à partir de là.

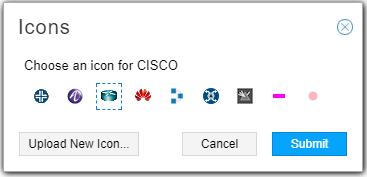

La figure 4 montre la fenêtre de sélection de l’icône.
de sélection d’icônes
Tous les noeuds d’un même type utilisent la même icône.
Noeuds/Groupes

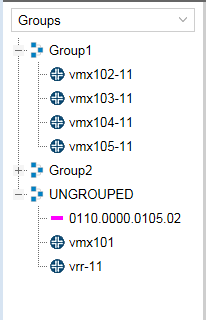

Vous pouvez créer des groupes de noeuds à l’aide de la carte topologique et du menu Mise en page. Une fois que vous avez des groupes dans votre topologie, la liste Groupes dans le volet gauche de la vue Topologie affiche tous vos groupes de noeuds et répertorie tous les noeuds qui ne sont inclus dans aucun groupe sous l’en-tête UNGROUPED.
Lorsque vous développez une liste de groupe à l’aide du signe plus (+) en regard du nom du groupe, tous les nœuds membres sont répertoriés. Lorsque vous réduisez une liste de groupe à l’aide du signe moins (-), seul le nom du groupe apparaît. Sur la figure 5, les groupes 1 et UNGROUPED sont développés, et le groupe 2 est réduit.

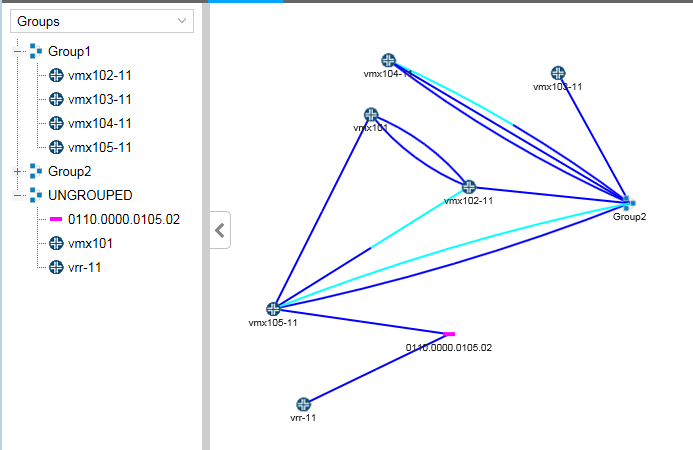

La carte topologique reflète l’expansion et la réduction des groupes dans la liste des groupes. Dans le cas d’un groupe développé, tous les noeuds individuels sont affichés dans la carte topologique, sans indication du groupe auquel ils appartiennent. Dans le cas d’un groupe réduit, les icônes de noeud individuelles sont représentées collectivement par une icône de groupe. Survolez ou cliquez sur l’icône du groupe sur la carte pour afficher le nom du groupe. Si vous réduisez UNGROUPED (NON groupé) dans la liste Groups (Groupes), les noeuds disparaissent de la carte topologique. La figure 6 montre la disposition de la figure 5 ainsi que la carte topologique correspondante.
réduit
Performance

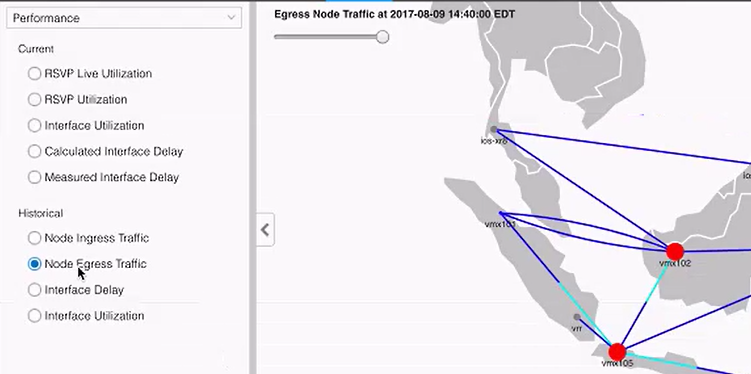

Sous Performances, vous avez la possibilité d’afficher sur la carte topologique les données actuelles (réseau actif) ou historiques (collecte analytique du trafic), comme illustré à la figure 7.
de performances
Cliquez sur la case d’option correspondant à l’option que vous souhaitez afficher sur la carte topologique. Vous ne pouvez sélectionner qu’une seule option à la fois. La légende des couleurs en bas de la carte topologique change pour correspondre à votre sélection. Pour plus d’informations sur la personnalisation de la légende, reportez-vous à la rubrique Légende des couleurs de la carte topologique .
Pour les options historiques, il y a une barre de défilement dans le coin supérieur gauche de la carte, visible à la figure 7. Pour plus d’informations sur l’utilisation de cette fonctionnalité afin de visualiser et d’interpréter les données d’analyse, reportez-vous à la section Affichage des données d’analyse dans l’interface utilisateur Web . Cliquez en Settings bas de la fenêtre Options de performances pour sélectionner la quantité de données historiques à charger.
Protocoles
La liste Protocoles inclut tous les protocoles présents dans la topologie actuelle. La figure 8 en montre un exemple.
des protocoles
Les protocoles peuvent être sélectionnés ou désélectionnés en cochant ou en décochant les cases correspondantes. Seuls les éléments réseau prenant en charge les protocoles sélectionnés sont affichés dans la carte topologique.
Sélectionnez cette option Default pour afficher tous les protocoles sur la carte topologique. Si vous ne souhaitez pas que les éléments prenant en charge tous les protocoles s’affichent sur la carte topologique, décochez la case Par défaut.
Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
COMME

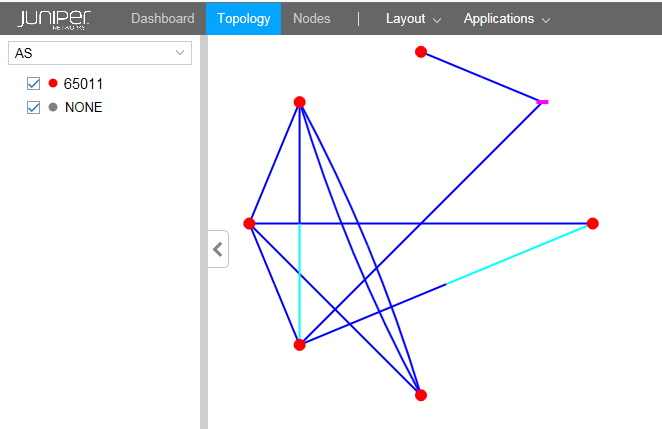

La liste des systèmes autonomes (AS) attribue une couleur, à des fins de représentation sur la carte topologique, à chaque numéro AS configuré dans le réseau. Sur la Figure 9, les routeurs configurés avec l’AS 65011 apparaissent sur la carte topologique sous forme de points rouges. NONE affiche la couleur attribuée aux routeurs sans AS configuré.
AS
Sélectionnez ou désélectionnez les numéros AS en cochant ou en décochant les cases correspondantes. Seuls les numéros AS sélectionnés sont affichés dans la carte topologique.
Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
Zones de l’EI

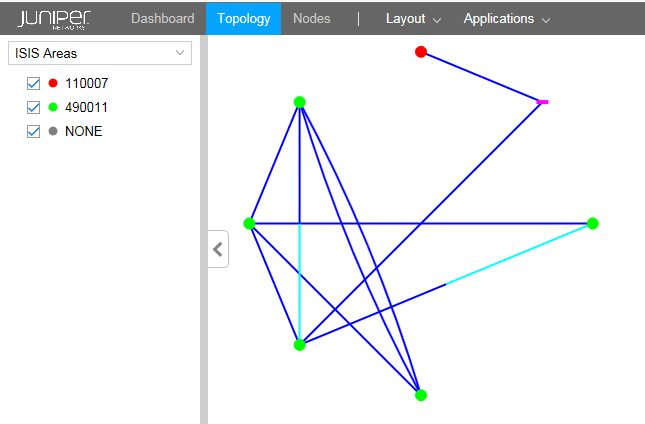

La liste Zones ISIS attribue une couleur, à des fins de représentation sur la carte topologique, à chaque identificateur de zone ISIS configuré dans le réseau. L’identificateur de zone correspond aux trois premiers octets de l’adresse NET (Network Entity Title) ISO. Sur la Figure 10, les routeurs dont les adresses NET incluent l’identificateur de zone 11.0007 apparaissent sur la carte topologique sous forme de points rouges. Ceux dont l’identificateur de zone est 49.0011 apparaissent sous forme de points verts. NONE affiche la couleur attribuée aux routeurs pour lesquels aucune adresse NET n’est configurée.
zones de l’EI
Les identificateurs de zone ISIS peuvent être sélectionnés ou désélectionnés en cochant ou en décochant les cases correspondantes. Seuls les identificateurs de zone sélectionnés sont affichés dans la carte topologique.
Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
Zones OSPF

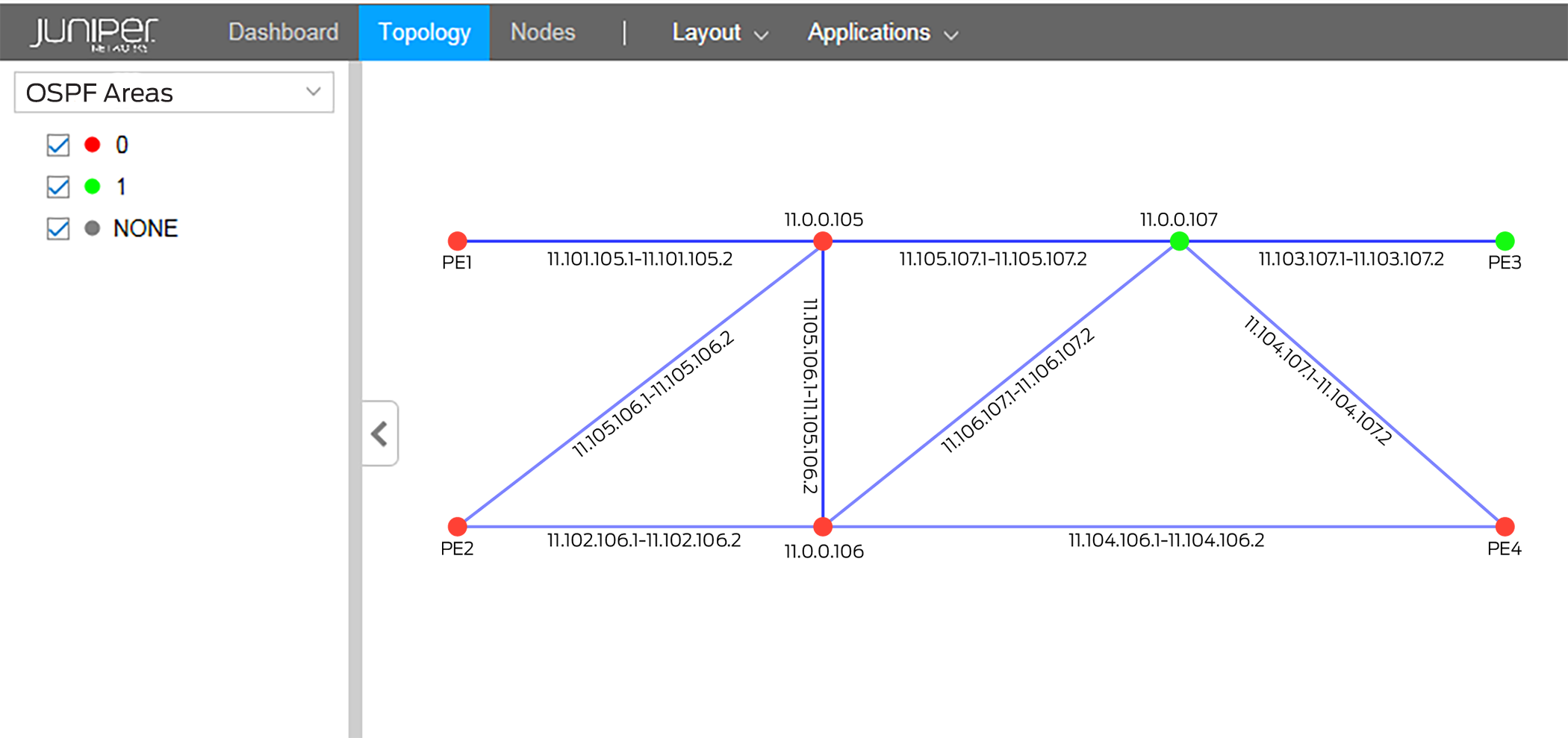

La liste Zones OSPF attribue une couleur, à des fins de représentation sur la carte topologique, à chaque zone OSPF configurée dans le réseau. NONE affiche la couleur attribuée aux routeurs sans zone OSPF configurée.
Sur la Figure 11, les routeurs dont la zone OSPF 0 est configurée apparaissent sur la carte topologique sous forme de points rouges. Ceux dont la zone OSPF 1 apparaît sous forme de points verts. NONE affiche la couleur attribuée aux routeurs sans zone OSPF configurée.
zones OSPF
Sélectionnez ou désélectionnez les zones OSPF en cochant ou en décochant les cases correspondantes. Seules les zones sélectionnées sont affichées dans la carte topologique.
Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
État de l’optimisation du chemin
La Figure 12 montre un exemple d’affichage de l’état de l’optimisation de la trajectoire dans le volet gauche de la vue Topologie.
Affiche des statistiques et des informations sur l’optimisation des chemins, telles que le nombre de chemins qui ont été optimisés pour la dernière fois, le pourcentage d’économies de bande passante réalisées, le pourcentage d’économies réalisées sur le nombre de sauts, ainsi que l’heure et la date de la prochaine optimisation, le cas échéant.
Coloration des liens

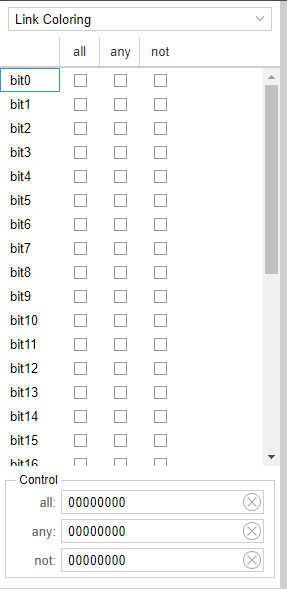

Cette option permet de colorer les liens au niveau du bit, comme illustré à la Figure 13.
bit
Couches
La liste Layers (Couches) vous permet d’exclure ou d’inclure des informations sur des couches individuelles dans la carte topologique.

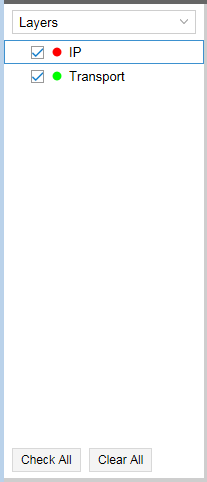

La figure 14 montre un exemple de la liste Layers (Couches) avec les options IP et Transport Layer.
couches
Utilisez la liste Calques pour sélectionner les calques (IP ou Transport ou les deux) que vous souhaitez afficher. Si vous n’utilisez pas l’entité Multilayer, la liste Layers (Couches) contient uniquement l’adresse IP et n’est pas un filtre applicable.
Toutes Check All les cases à cocher sont cochées ; toutes Clear All les cases sont désactivées pour les désactiver.
La Figure 15 montre un exemple de carte topologique qui inclut à la fois des éléments de couche IP et de couche transport. Les lignes de liaison en pointillés indiquent les liaisons intercalaires.
IP et transport
