Grouper et dissocier les nœuds sélectionnés
Vous pouvez représenter un ensemble de nœuds sur la carte topologique sous la forme d’une entité unique en sélectionnant d’abord les nœuds dans la carte topologique, en cliquant avec le bouton droit de la souris et en sélectionnant Group selected nodes. Pour dissocier les nœuds d’un groupe, sélectionnez le groupe sur la carte en cliquant avec le bouton droit de la souris, puis sélectionnez Ungroup selected nodes.

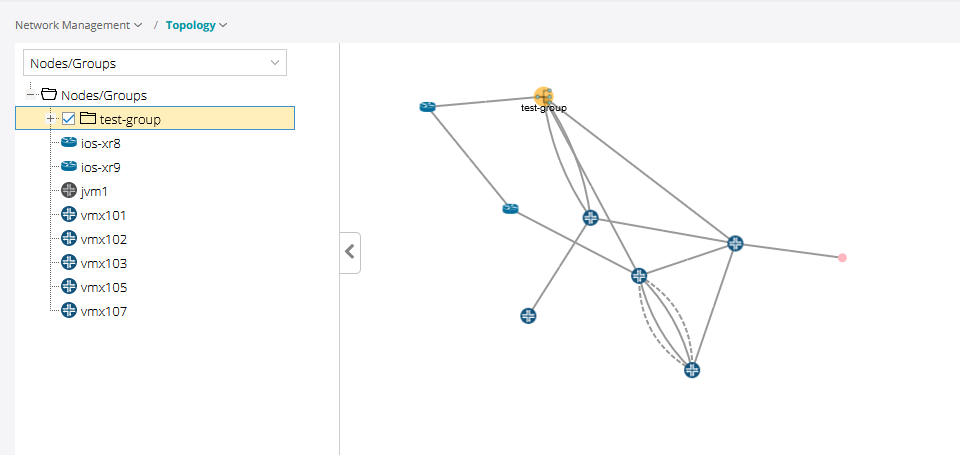

À l’aide de la liste Groupes du volet gauche, vous pouvez contrôler la façon dont le groupe est affiché dans la carte de topologie, en tant qu’entité de groupe unique ou en tant que nœuds membres individuels. Lorsque vous développez un groupe dans la liste Groupes à l’aide du signe plus (+) en regard du nom du groupe, tous les nœuds membres sont répertoriés dans le volet gauche et sont affichés sur la carte. Lorsque vous réduisez un groupe dans la liste Groupes à l’aide du signe moins (-), seul le nom du groupe apparaît dans le volet gauche et le groupe est représenté par une seule icône sur la carte. La figure 1 montre un groupe réduit dans la liste Groupes du volet gauche et la représentation résultante du groupe dans la carte topologique.
de groupes réduite

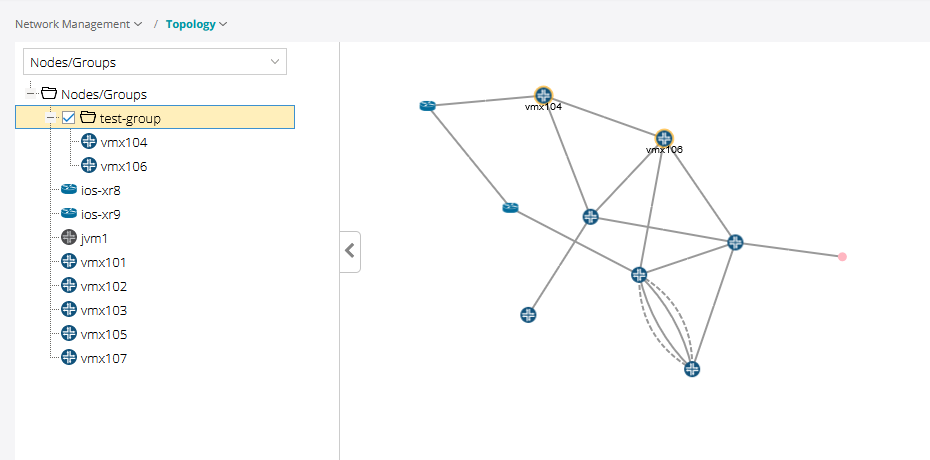

Comme illustré à la figure 2, lorsque le groupe est développé dans la liste Groupes, les nœuds individuels sont affichés sur la carte au lieu d’une icône de groupe unique.
de groupes étendue
Regroupement automatique
Vous pouvez regrouper automatiquement les nœuds en cliquant avec le bouton droit de la souris et en sélectionnant Auto Grouping.

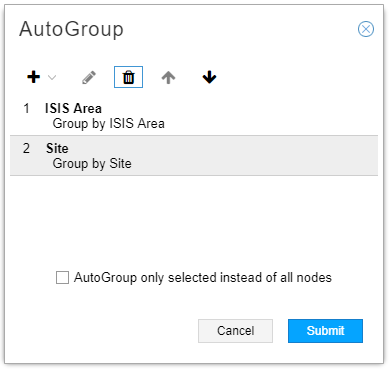

L’option de regroupement automatique vous permet d’utiliser plusieurs règles dans l’ordre pour regrouper les nœuds, à l’aide de la fonctionnalité du générateur d’ensembles de règles. La figure 3 montre la fenêtre AutoGroup avec deux niveaux de regroupement configurés. Dans cet exemple, les nœuds doivent être regroupés d’abord par zone IS-IS, puis par site.
AutoGroup
Lorsque vous cliquez sur le bouton Ajouter (+) pour ajouter une nouvelle règle, vous spécifiez ensuite le type de règle dans la liste des types de règles prédéfinis. Vous avez également la possibilité de créer une règle plus spécifique en utilisant des expressions régulières pour regrouper par adresse IP par exemple. Vous pouvez modifier l’ordre des règles en cliquant sur une règle et en utilisant les flèches haut et bas pour repositionner la règle dans la liste. Vous pouvez également choisir d’appliquer le regroupement automatique à tous les nœuds ou uniquement aux nœuds que vous avez sélectionnés sur la carte de topologie. Pour supprimer une règle, sélectionnez-la et cliquez sur le bouton Supprimer (corbeille). La fonction Modifier (icône en forme de crayon) n’est disponible que pour les règles d’expression régulière.
Lorsque vous sélectionnez Profil de périphérique comme type de règle, les nœuds sont affectés aux groupes que vous avez définis dans Administration > Device Profile.

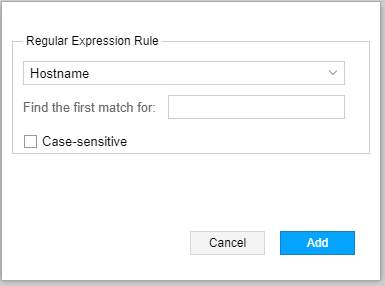

Lorsque vous sélectionnez Expression régulière comme type de règle, la fenêtre Règle d’expression régulière s’affiche comme illustré à la figure 4.
d’expression régulière
Utilisez le menu déroulant pour sélectionner Nom d’hôte, Nom, Adresse IP ou Type. Saisissez ensuite le texte dans le Find the first match for champ. Cochez la case si vous souhaitez que la correspondance soit sensible à la casse.
