Présentation de l’interface utilisateur de Network Director
Junos Space Network Director fournit une interface utilisateur Web 2.0 simple à utiliser, basée sur HTML5, à laquelle vous pouvez accéder via les navigateurs Web standard. L’interface utilisateur est orientée tâches, utilisant des flux de travail basés sur les tâches pour vous aider à accomplir les tâches administratives rapidement et efficacement. Vous pouvez travailler avec un seul équipement ou avec plusieurs appareils regroupés par relation logique, emplacement ou type d’appareil. Vous pouvez filtrer, trier et sélectionner des colonnes dans les tableaux, ce qui facilite la recherche d’informations spécifiques.
La figure 1 illustre les principaux composants de l’interface.
de l’interface utilisateur de Network Director
Cette rubrique décrit :
Bannière Network Director
Utilisez la bannière Network Director, illustrée à la Figure 2, pour sélectionner le mode de fonctionnement. Vous pouvez également utiliser la bannière Network Director pour effectuer d’autres tâches globales, telles que la configuration de vos préférences ou l’accès à Junos Space. Le tableau 1 décrit les fonctions disponibles sur la bannière.
Network Director
Article |
Fonction |
|---|---|
Accès à la plate-forme Junos Space |
Cliquez pour quitter Network Director et ouvrir la plate-forme d’applications réseau Junos Space. Vous pouvez basculer entre Network Director et Junos Space sans vous reconnecter. |
Sélecteur d’affichage réseau |
Sélectionnez la vue réseau dans laquelle vous souhaitez travailler. Vous pouvez choisir l’une des vues suivantes :
Pour plus d’informations, reportez-vous à la section Affichage des périphériques dans différentes vues réseau. |
Icônes de mode |
Sélectionnez le mode dans lequel vous souhaitez travailler.
Note:
Vous n’avez peut-être pas accès à tous les modes de Network Director. Les modes auxquels vous avez accès dépendent du rôle d’utilisateur qui vous a été attribué. |
Déconnexion de l’utilisateur |
Affiche le nom d’utilisateur avec lequel vous vous êtes connecté à Network Director. Cliquez sur la flèche vers le bas en regard du nom d’utilisateur et sélectionnez Déconnexion pour vous déconnecter de Network Director et de Junos Space. |
Tâches système |
Accédez aux tâches système telles que l’affichage des journaux d’audit, des tâches et la collecte des journaux de dépannage. Cliquez sur la flèche vers le bas en regard de Système et sélectionnez Préférences pour définir vos préférences utilisateur et système Network Director. |
Préférences Système, informations sur le produit et aide en ligne |
Cliquez sur ce bouton et sélectionnez l’option appropriée :
|
En plus de cela, Network Director affiche la date et l’heure dans le fuseau horaire local dans le coin inférieur droit.
Volet d’affichage
Dans le volet Affichage, Network Director vous fournit une vue unifiée et hiérarchique de vos réseaux filaires sous la forme d’une arborescence extensible et réductible. En sélectionnant à la fois une vue et un noeud dans l’arborescence, vous indiquez l’étendue sur laquelle vous souhaitez qu’une opération ou une tâche se produise. Par exemple :
En sélectionnant le noeud d’accès dans la vue logique, vous indiquez que l’étendue d’une tâche correspond à tous les commutateurs d’accès sous le noeud d’accès.
En sélectionnant un noeud d’étage dans la vue Emplacement, vous indiquez que l’étendue d’une tâche correspond à tous les appareils appartenant à cet étage.
En sélectionnant le noeud EX2300 dans l’affichage des périphériques, vous indiquez que l’étendue d’une tâche correspond à tous les commutateurs EX2300 de votre réseau.
Vous pouvez effectuer les actions suivantes dans le volet Affichage :
- Affichage des périphériques dans différentes vues réseau
- Filtrage de l’arborescence du réseau
- Expansion ou réduction de nuds dans l’arborescence du réseau
- Recherche dans l’arborescence du réseau
Affichage des périphériques dans différentes vues réseau
Utilisez la zone de sélection de la bannière Network Director pour choisir l’une des vues réseau suivantes :
Vue du tableau de bord : il s’agit d’une vue personnalisable qui fournit des informations sur votre réseau et qui s’ouvre par défaut lorsque vous vous connectez. Vous pouvez sélectionner et ajouter des widgets de surveillance à la vue du tableau de bord en fonction de vos besoins. Il s’agit de la vue par défaut qui s’ouvre lorsque vous vous connectez à Network Director.
Vue logique : les périphériques sont organisés en fonction de leurs relations logiques dans le réseau. Tous les commutateurs apparaissent dans le réseau de commutation et sont classés en fonction de leur rôle dans le réseau : accès, agrégation ou cur.
Network Director crée la majeure partie de cette vue pour vous lorsque vous découvrez des périphériques. Toutefois, vous devez attribuer manuellement des commutateurs aux catégories d’accès, d’agrégation ou principales.
Location View (Vue de l’emplacement) : les périphériques sont organisés en fonction de leur emplacement physique. Pour créer cette vue, créez des sites, des bâtiments, des étages, des allées, des racks, des zones extérieures, puis affectez vos commutateurs à ces emplacements.
Device View (Affichage des périphériques) : les périphériques sont organisés par type d’appareil : commutateurs Dans le type d’appareil, les périphériques sont organisés par modèle d’appareil. Par exemple, tous les modèles de commutateurs EX2300 sont regroupés sous un nœud dans l’arborescence.
View (Afficher) : affiche les périphériques qui font partie de votre réseau
Vue de groupe personnalisée : si vous avez défini un ou plusieurs groupes personnalisés, Network Director affiche ces groupes personnalisés dans cette vue. Vous pouvez ajouter manuellement des périphériques à un groupe personnalisé ou définir une règle pour ajouter automatiquement des périphériques au groupe personnalisé une fois qu’ils sont découverts dans Network Director. Les appareils sont regroupés sous chaque groupe personnalisé.
Vue topologique : la topologie vous permet d’afficher tous les périphériques découverts dans votre réseau, superposés sur une carte, où ils sont situés sur les sites, les bâtiments, les étages, les armoires, les allées et les racks, ainsi que leur interconnexion physique avec les autres périphériques de votre réseau. La topologie fournit également une visualisation de la connectivité physique et logique entre les divers appareils interconnectés découverts.
Filtrage de l’arborescence du réseau
Pour vous permettre de vous concentrer plus facilement sur certains aspects de votre réseau, vous pouvez appliquer des filtres prédéfinis à votre arborescence de réseau afin que seuls les nœuds et les équipements qui répondent aux critères de filtre soient affichés. Par exemple, vous pouvez appliquer un filtre afin que seuls les périphériques d’un bâtiment spécifique soient affichés dans l’arborescence du réseau dans toutes les vues.
Pour appliquer des filtres :
Cliquez sur l’icône de filtre :
Dans la boîte de dialogue Filtres, cliquez sur Afficher les filtres disponibles.
La section Filtres disponibles de la boîte de dialogue s’affiche.
Sous Filtres disponibles, cliquez sur l’onglet de la vue que vous souhaitez utiliser pour définir votre filtre. Par exemple, si vous souhaitez filtrer sur les appareils, c’est-à-dire n’afficher que certains types d’appareils, cliquez sur l’onglet Appareil .
Les filtres que vous pouvez appliquer sont répertoriés sous l’onglet.
Pour sélectionner un filtre, cliquez sur l’icône plus qui lui est associée.
Le filtre s’affiche dans la section Filtres sélectionnés de la boîte de dialogue. Vous pouvez répéter les étapes 3 et 4 jusqu’à ce que vous ayez sélectionné tous les filtres que vous souhaitez appliquer.
Cliquez sur Appliquer.
La boîte de dialogue Filtres se ferme et les filtres sont appliqués. L’icône de filtre change d’apparence pour indiquer que des filtres ont été appliqués :
Pour supprimer un filtre, cliquez sur l’icône de filtre, cliquez sur la corbeille en regard du filtre dans la liste Filtres sélectionnés, puis cliquez sur Appliquer.
Expansion ou réduction de nuds dans l’arborescence du réseau
Pour développer un noeud dans l’arborescence du réseau, sélectionnez-le, puis cliquez sur l’icône Tout développer :
Le noeud que vous avez sélectionné et tous les noeuds enfants sous le noeud sélectionné sont développés pour afficher leur contenu.
De même, pour réduire un noeud dans l’arborescence du réseau, sélectionnez-le, puis cliquez sur l’icône Tout réduire (en regard de l’icône Tout développer). Le noeud que vous avez sélectionné est réduit et aucun noeud en dessous n’est affiché.
Recherche dans l’arborescence du réseau
Pour trouver et sélectionner rapidement un appareil ou un groupe d’appareils, utilisez la fonction de recherche.
Pour effectuer une recherche, tapez trois caractères ou plus dans la zone de recherche et cliquez sur l’icône Rechercher , comme illustré à la Figure 3.
Affichage
Network Director recherche la première instance d’un nœud dont le nom contient les caractères. Pour trouver l’instance suivante, cliquez sur la flèche vers la droite.
Les recherches ne sont pas insensibles à la casse : une recherche sur wla115 et une autre sur WLA115 renvoient les mêmes résultats.
Volet des tâches
Le volet Tâches est disponible dans tous les modes et répertorie les tâches spécifiques à ce mode. En plus de changer en fonction du mode sélectionné, les tâches répertoriées dans le volet Tâches peuvent changer lorsque vous sélectionnez différentes étendues dans le volet Affichage. Par exemple, certaines tâches ne sont appropriées qu’au niveau de l’appareil et n’apparaissent donc que lorsque vous avez sélectionné un appareil individuel.
Cliquez sur une tâche pour afficher le contenu spécifique à la tâche dans la fenêtre principale.

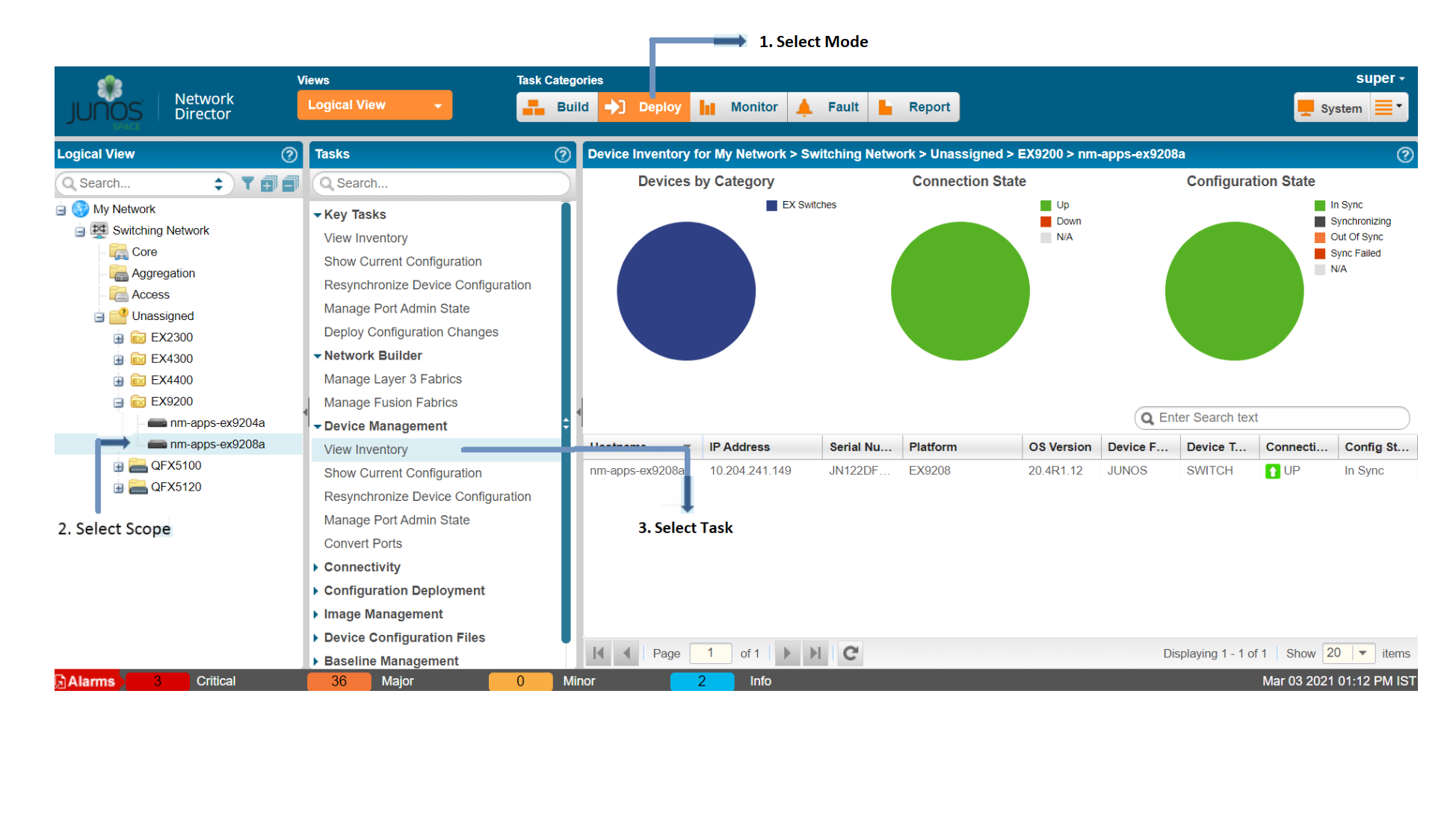

En général, pour effectuer une tâche dans Network Director, accédez à la tâche comme illustré à la Figure 4. Vous sélectionnez votre mode, votre portée, puis votre tâche.
Tâches
L’emplacement du volet Tâches change avec le mode. En mode Générer et déployer, il est adjacent au volet Affichage. En mode Surveillance, Défaut et Rapport, il se trouve à droite de la fenêtre principale.
Utilisez la zone de recherche dans le volet Tâches pour localiser facilement une tâche, comme illustré à la Figure 5. Pour effectuer une recherche, tapez trois caractères ou plus dans la zone de recherche et appuyez sur Entrée.
Tâches
Alarmes
La barre d’alarmes qui s’affiche en bas de la fenêtre de votre navigateur fournit un résumé rapide du nombre d’alarmes critiques, majeures, mineures et d’informations actuellement actives sur le réseau et est visible dans tous les modes. Pour afficher plus d’informations sur les alarmes, cliquez sur le nombre d’alarmes ou sur la bannière Alarmes. Vous êtes automatiquement placé en mode Défaut et les moniteurs du mode Défaut s’affichent.
Fenêtre principale ou espace de travail
La fenêtre principale ou l’espace de travail affiche le contenu correspondant au mode, à l’étendue et à la tâche que vous avez sélectionnés. Lorsque vous vous connectez à Network Director, ce volet affiche la page Inventaire des périphériques. La page Inventaire des appareils est la page d’accueil par défaut pour les modes de génération et de déploiement. Il contient une liste des appareils correspondant à votre champ d’application actuel. Il comprend des diagrammes circulaires qui vous permettent de voir en un coup d’œil les états de connexion, les états de synchronisation de la configuration et la distribution par type d’appareil pour vos appareils.
Tableaux dans Network Director
Les tableaux sont utilisés dans Network Director pour afficher les données. Ces tableaux partagent des caractéristiques communes. En vous familiarisant avec ces fonctionnalités, vous pouvez naviguer et manipuler les données tabulaires rapidement et efficacement. Les sections suivantes décrivent :
- Déplacement et redimensionnement des colonnes
- Affichage du menu déroulant Colonne
- Tri sur une colonne
- Masquage et exposition de colonnes
- Recherche dans la table des matières
- Filtrage de la table des matières
Déplacement et redimensionnement des colonnes
Vous pouvez repositionner et redimensionner les colonnes d’un tableau. Pour déplacer une colonne, faites glisser et déposez l’en-tête de colonne vers le nouvel emplacement. Network Director affiche une coche verte lorsque vous passez la souris sur un emplacement de colonne valide.
Pour redimensionner une colonne, passez la souris sur le bord d’une colonne jusqu’à ce que le curseur devienne deux lignes verticales avec des flèches vers l’extérieur. Faites glisser la largeur de la colonne jusqu’à la nouvelle taille.
Affichage du menu déroulant Colonne
Un menu déroulant est disponible à partir de chaque en-tête de colonne, vous permettant d’effectuer des opérations supplémentaires sur les colonnes. Pour afficher le menu déroulant de la colonne, passez la souris sur l’en-tête de la colonne. Une flèche vers le bas apparaît. En cliquant sur la flèche, le menu déroulant s’affiche, comme illustré à la Figure 6.
)
Tri sur une colonne
Vous pouvez trier le tableau d’une colonne en cliquant sur l’en-tête de colonne : chaque clic modifie le sens du tri. De plus, vous pouvez utiliser les options Trier par ordre croissant et Trier par ordre décroissant dans le menu déroulant.
Lorsque vous effectuez un tri sur une colonne, une petite flèche apparaît en regard du nom de la colonne pour indiquer que la table est triée en fonction de la colonne et de la direction du tri.
Network Director utilise un tri lexical pour les données tabulaires qui ne sont pas des données numériques strictes, ce qui signifie que les données telles que les adresses IP ne sont pas triées dans l’ordre numérique, comme illustré dans le tableau 2.
Tri numérique |
Tri lexical |
|---|---|
10.93.200.65 |
10.93.200.129 |
10.93.200.129 |
10.93.200.199 |
10.93.200.199 |
10.93.200.65 |
Masquage et exposition de colonnes
Vous pouvez personnaliser vos tableaux en masquant ou en exposant des colonnes. De cette façon, vous pouvez choisir de ne voir que les informations pertinentes.
Pour masquer ou exposer des colonnes, affichez le menu déroulant de n’importe quel en-tête de colonne et passez la souris sur l’option Colonnes, comme illustré à la Figure 6. Sélectionnez une colonne pour l’exposer : effacez une colonne pour la masquer.
En règle générale, Network Director affiche par défaut toutes les colonnes d’un tableau. Cependant, certains tableaux ont plus de colonnes qu’il n’est possible d’en tenir facilement dans la page. Dans ces tableaux, certaines colonnes sont masquées par défaut.
Recherche dans la table des matières
Vous pouvez rechercher des données spécifiques dans des tables volumineuses à l’aide de critères de recherche.
Pour rechercher un élément dans un tableau, entrez le terme de recherche dans la zone de texte. Sélectionnez ANY pour Network Director pour rechercher le terme dans toutes les colonnes du tableau. Chaque table a une colonne par défaut prédéfinie que le système recherche en premier ; avant de procéder à une recherche dans d’autres colonnes.
Vous pouvez également choisir de rechercher un terme dans une colonne particulière. Network Director affiche une liste de toutes les colonnes d’un tableau. Pour rechercher un terme dans une colonne particulière, sélectionnez-le dans la liste.
Lorsque vous saisissez une expression de recherche, notez les points suivants :
Vous devez ajouter une barre oblique inverse « \ » si vous souhaitez utiliser les caractères spéciaux suivants dans le texte de recherche :
+ ~ && || ! ( ) { } [ ] ^ " ~ * ? : \
Les noms de champs sont sensibles à la casse.
Par exemple, si plusieurs systèmes fonctionnent sous Junos OS 19.1 Release 1, os : 19.1R1 renvoie les résultats de la recherche, tandis que OS : 19.1R1 ne renvoie pas les résultats de la recherche. Cela est dû au fait que le nom du champ indexé est os et non OS.
Si vous souhaitez rechercher un terme qui comprend un espace, placez-le entre guillemets.
Par exemple, pour rechercher tous les appareils synchronisés (c’est-à-dire synchronisés), saisissez « En synchronisation » dans le champ Rechercher.
Vous devez ajouter « * » si vous souhaitez effectuer une recherche à l’aide de mots-clés partiels. Dans le cas contraire, la recherche renvoie 0 (zéro) correspondance ou résultat.
Vous pouvez filtrer les résultats de la recherche en spécifiant un ou plusieurs termes de recherche. Network Director utilise l’opérateur AND pour chaque terme de recherche que vous entrez. Network Director répertorie les résultats de la recherche dans le tableau, en fonction des critères de recherche que vous avez spécifiés.
Par exemple, effectuez les opérations suivantes pour rechercher un commutateur EX2300 qui exécute Junos OS version 19.1 :
Saisissez EX2300 comme terme de recherche dans la zone de texte.
Dans la liste qui s’affiche, sélectionnez pour effectuer une recherche dans la colonne Plateforme.
Network Director répertorie tous les commutateurs EX2300 de votre réseau.
Entrez 19.1 comme terme de recherche après le séparateur de virgules dans la zone de texte.
Dans la liste, sélectionnez pour effectuer une recherche dans la colonne Version du système d’exploitation.
Network Director répertorie tous les commutateurs EX2300 de votre réseau qui exécutent Junos OS version 19.1.
Filtrage de la table des matières
Pour les grands tableaux, il est utile de pouvoir trier les données pour n’afficher que les entrées pertinentes. Lorsque vous passez la souris sur l’option Filtres dans le menu déroulant des colonnes, une zone de remplissage apparaît dans laquelle vous pouvez saisir des critères de filtre. Si vous tapez une chaîne de texte et cliquez sur OK, les entrées qui ne contiennent pas la chaîne de texte (critère de filtre) sont supprimées de la table. Un astérisque rouge apparaît sur l’en-tête de colonne pour indiquer que la colonne a été filtrée. Pour restaurer toutes les entrées de la table, désactivez l’option Filtres.
Par exemple, pour filtrer la page Inventaire des appareils afin que seuls les appareils du 192.168.1.0 sous-réseau soient affichés :
Passez la souris sur le côté droit de l’en-tête de colonne Adresse IP pour afficher la flèche vers le bas.
Cliquez sur la flèche pour afficher le menu déroulant de la colonne.
Passez la souris sur Filtres pour afficher le champ Filtre.
Saisissez 192.168.1. dans le champ et cliquez sur OK.
Seuls les périphériques du 192.168.1.0 sous-réseau sont affichés.
