Topologie physique

Au niveau de l’équipement, vous pouvez consulter les détails de connectivité d’un équipement et ceux de tous les équipements connectés à l’équipement spécifié à l’aide de la tâche Connectivité des équipements dans Network Director. La page Connectivité des équipements affiche divers détails sur un équipement sélectionné et ses voisins immédiats. Le niveau de détail affiché par Network Director dans la page Connectivité des équipements dépend du type d’équipement que vous sélectionnez.

Pour consulter les détails de connectivité des équipements :

  1. Dans la vue logique, géographique, périphérique, personnalisée ou topologique, sous Mode de construction, sélectionnez l’équipement pour lequel vous souhaitez afficher la connectivité à partir du volet Vue ou de la topologie du réseau (dans le cas d’une vue topologique), puis cliquez sur Connectivité > Afficher la connectivité de l’équipement à partir du volet Tâches.

    La page Connectivité des équipements s’ouvre. Vous pouvez consulter les détails de connectivité de l’équipement dans une vue graphique ou dans la vue de la grille. La vue par défaut est la vue graphique.

    Dans la vue graphique, chaque équipement et sa connectivité réseau à tous les équipements connectés sont affichés comme illustré en figure 1. La souris sur un équipement pour sélectionner un équipement et afficher les détails de l’équipement.

    Note:

    Si l’équipement sélectionné est connecté à un équipement qui n’est pas géré par Network Director, ce dernier apparaît grisé dans la page Connectivité de l’équipement.

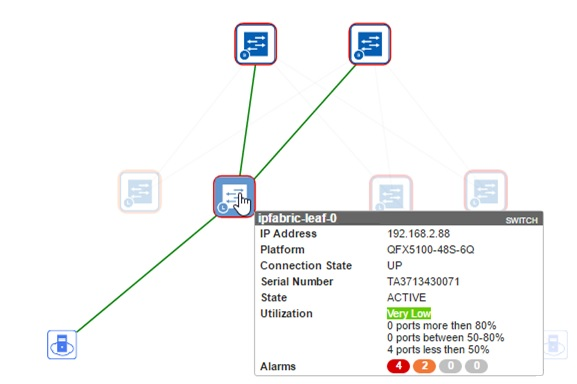

    Figure 1 : affichage des détails de connexion dans la vue Displaying Connection Details in Graph View graphique

    Si l’équipement sélectionné est connecté à plus de soixante équipements, tous les équipements connectés sont mis en surbrillance sous forme circulaire ou sous forme de réseau. Si l’équipement sélectionné est connecté à moins de 60 équipements, les liaisons entre les équipements interconnectés s’affichent.

    Les détails de l’équipement affichés comprennent le nom, l’adresse IP et l’état de l’alarme dans des étiquettes colorées qui fournissent des informations sur l’intégrité et l’accessibilité. Vous pouvez également consulter les détails des hôtes ou des machines virtuelles connectés aux équipements.

    Vous pouvez consulter les détails suivants lorsque vous passez la souris sur un équipement dans la vue graphe Connectivité des équipements :

    Note:

    Le niveau de détail affiché dépend du type d’équipement sélectionné.

    • Nom : nom de l’équipement fourni lors de la configuration de l’équipement. Le nom de l’équipement et le type d’équipement sont affichés dans un label.

    • Adresse IP : adresse IP de l’équipement.

    • Plate-forme : la famille d’équipements et les informations sur la plate-forme. Par exemple, EX4300-24P, QFX10002-36Q, etc.

    • État de connexion : état de connexion de l’équipement. L’état de la connexion peut être UP, DOWN ou N/A. Network Director met à jour et affiche les changements d’état de connexion en temps réel.

    • État de configuration : état de l’équipement. L’état de l’équipement peut être en ligne/provisionné ou désactivé/provisionné.

    • Numéro de série : numéro de série de l’équipement.

    • Statut de la liaison : indique si la liaison entre deux équipements est up ou down. Network Director met à jour et affiche les changements d’état de la liaison en temps réel. Les mises à jour peuvent prendre jusqu’à 2 minutes.

    • Utilisation : niveau global d’utilisation de la bande passante à code couleur et réduction de l’utilisation de la bande passante par chaque port de l’équipement.

    • Alarmes : détails d’alarme affichant le nombre d’alarmes critiques, majeures, mineures ou d’informations sur l’équipement. Les détails des alarmes sont codés en couleur pour indiquer leur niveau de gravité. Network Director met à jour et affiche les changements d’état de l’alarme en temps réel.

    • Numéro d’emplacement : (Applicable aux équipements satellites Junos Fusion) Identifiant FPC de l’équipement satellite dans Junos Fusion. Le nombre d’emplacements va de 65 à 255 et sert d’identifiant FPC dans le nom de l’interface lorsque les interfaces des équipements satellites sont configurées.

    • LAG : identifie les connexions configurées en tant que LAG, comme illustré dans la figure suivante.

      Figure 2 : LAG dans la vue connectivité des équipements LAGs in the Device Connectivity view

    Vous pouvez consulter les détails suivants sur les machines virtuelles (VM) connectées aux hôtes :

    • Machine virtuelle : nom de la machine virtuelle.

    • Nom d’hôte : nom de l’hôte auquel la machine virtuelle est connectée.

    • VNetwork : nom du réseau virtuel.

    • OS : nom du système d’exploitation sur lequel la machine virtuelle s’exécute.

    • État de connexion : état de connexion de la machine virtuelle. L’état de la connexion peut être HAUT, DOWN ou N/A.

    • État d’alimentation : état du bloc d’alimentation : sous tension ou hors tension.

    Vous pouvez consulter les détails suivants de la machine de bureau :

    • Nom d’hôte : nom de l’hôte auquel l’ordinateur de bureau s’est connecté.

    • OS : nom du système d’exploitation sur lequel l’ordinateur de bureau s’exécute.

    • État de la connexion : statut de connexion de l’ordinateur de bureau. L’état de la connexion peut être HAUT, DOWN ou N/A.

    Dans la vue graphique, chaque équipement réseau dispose d’une icône unique pour faciliter l’identification. Le tableau 1 décrit l’équipement réseau indiqué par chacune de ces icônes.

    Tableau 1 : icônes sur la page connectivité des équipements

    Icône

    Description

    Commutateur Juniper Networks

    Ordinateur de bureau

    Téléphone IP de bureau

    Imprimante

    Cluster d’équipements satellites dans un système Junos Fusion. Double-cliquez sur cette icône pour afficher la connectivité des équipements qui font partie du cluster.

  2. Vous pouvez effectuer les tâches suivantes à partir de la vue graphique de la page Connectivité des équipements :
    • Cliquez sur le numéro adjacent à l’icône d’un équipement pour afficher des détails sur les alarmes de l’équipement. La page Détails de l’alarme par gravité s’ouvre. Pour plus d’informations, voir Alarm Detail Monitor.

      Par exemple, sur la figure 3 , cliquez sur le chiffre 8 pour afficher les détails des alarmes sur l’équipement correspondant.

      Figure 3 : Nombre d’alarmes sur la page de connectivité des équipements Alarm Count in the Device Connectivity Page
    • Double-cliquez sur l’icône du cluster d’équipements satellites pour développer et afficher les équipements satellite membres et leur connectivité.

    • Cliquez sur Liens et sélectionnez Utilisation du port de code couleur pour afficher le niveau d’utilisation des ports à code couleur dans la vue graphique. Network Director affiche une légende d’utilisation des ports dans le coin supérieur droit de la vue graphique, que vous pouvez utiliser pour identifier les liaisons qui sont utilisées de manière optimale, surutilisées ou sous-utilisées et prendre les mesures correctives nécessaires.

    • Sélectionnez Arrêter les mises à jour pour bloquer les changements d’état des liaisons en temps réel sur la page Connectivité des équipements qui peuvent être nécessaires pendant que l’utilisateur effectue certaines tâches dans cette page.

    • Saisissez le nom de l’équipement, l’adresse IP ou le nom de la balise de l’équipement dans le champ de recherche pour localiser rapidement un équipement dans la vue graphique.

  3. Cliquez sur Show Grid View (Afficher la grille) pour afficher les détails de connectivité des équipements dans un format tabulaire comme indiqué en figure 4. Cette vue comporte deux onglets : l’onglet Liens externes et l’onglet Liens de la structure. Cliquez sur l’onglet Liens externes pour afficher les détails de l’interface des équipements externes connectés aux équipements de structure. Cliquez sur l’onglet Liaisons de structure pour afficher les détails de l’interface de liaison de la structure.
    Figure 4 : affichage des détails de connexion dans la vue Displaying the Connection Details in Grid View du réseau

    Les détails suivants sont affichés dans la vue de la grille :

    • Équipement source : nom de l’équipement spécifié lors de la configuration de l’équipement.

    • Port source : port source de l’équipement.

    • Bande passante du port source % : pourcentage en temps réel de la bande passante utilisée au niveau du port source.

    • Équipement de destination : nom de l’équipement de destination ou des équipements connectés à l’équipement source.

    • Port de destination : numéro de port sur l’équipement de destination auquel l’équipement source est connecté.

    • Bande passante du port de destination % : pourcentage en temps réel de la bande passante utilisée au niveau du port de destination.

    • Statut de la liaison : indique si la liaison vers l’équipement est en hausse ou en panne.

    Vous pouvez trier les détails dans le tableau dans l’ordre croissant ou décroissant pour chaque colonne. Vous pouvez également utiliser des filtres pour afficher les détails de connectivité des équipements spécifiques. Si vous saisissez une chaîne de texte et cliquez sur Aller, les entrées qui ne contiennent pas la chaîne de texte (critère de filtre) sont supprimées du tableau
