Surveillance des détails du locataire
Cette rubrique explique comment surveiller les détails des locataires qui font partie de votre réseau de superposition. Vous pouvez créer des réseaux de superposition et des locataires dans Network Director à l’aide des fabrics de couche 3 créées et gérées à partir de Network Director. Vous pouvez surveiller les détails du locataire pour l’ensemble du réseau, pour une structure de couche 3 spécifique qui agit comme sous-couche pour le réseau de superposition de locataire, ou pour un centre de données qui utilise une structure de couche 3.
Pour afficher les détails du locataire :
Cliquez sur Surveiller dans la bannière Network Director.
Sélectionnez l’onglet Résumé .
Pour le mode de cycle de vie du moniteur, sélectionnez une combinaison d’affichage et d’appareil ou de conteneur, comme indiqué dans le tableau 1.
Tableau 1 : Étendues que vous pouvez utiliser pour afficher les détails du locataire Sélecteur d’affichage
Sélection dans le volet Affichage
Logique ou Périphérique
Mon réseau
Logique ou Périphérique
Fabric > > Layer 3 Fabricréseau Fabrics > réseau > Layer 3 Fabric > Spine Device Fabrics > réseau > > Layer 3 FabricLeaf Device
Dans le volet Tâches, sélectionnez Tâches > Afficher > Afficher les locataires.
La fenêtre Afficher les locataires s’ouvre et affiche une liste de locataires.
Note:La tâche Afficher le locataire est activée pour les appareils qui se trouvent au niveau du châssis virtuel.
Vous pouvez utiliser les filtres disponibles dans cette fenêtre pour trier les ports en fonction du pourcentage d’utilisation des ports ou de l’état des ports.
Utilisez le fil d’Ariane en haut de la fenêtre pour accéder aux différentes vues de la fenêtre View Tenant. Par exemple, dans la figure 1, à partir de la vue Point de terminaison, vous pouvez cliquer sur Tous les ports pour afficher les détails de tous les ports utilisés par le locataire 1, cliquer sur Locataire 1 pour afficher le récapitulatif des détails du port pour le locataire 1 ou cliquer sur Tous les locataires pour afficher les détails de tous les locataires dans la fenêtre Afficher les locataires.
Figure 1 : Fil d’Ariane dans la fenêtre
Afficher les locataires
Vous pouvez effectuer les tâches suivantes à partir de la fenêtre Afficher les locataires :
Affichage de la liste des locataires
La fenêtre Afficher les locataires vous permet d’afficher des détails sur les locataires, le nombre de ports utilisés par un locataire et l’état des ports. Le niveau d’informations affiché par Network Director dans cette fenêtre dépend de l’étendue que vous sélectionnez. Si vous sélectionnez une structure de couche 3, cette fenêtre affiche les locataires qui font partie de cette structure, tandis que si vous sélectionnez dans Mon réseau, cette fenêtre affiche tous les locataires qui font partie du réseau, c’est-à-dire les locataires de plusieurs centres de données et fabrics.
Le tableau Afficher les détails du locataire affiche les détails de tous les locataires, ainsi que leur état et leur utilisation des ports. Voir le tableau 2 pour une description des champs de ce tableau.
Champ |
Description |
|---|---|
Locataires |
Nom du locataire. |
VXLAN ID |
ID VXLAN des réseaux de superposition pour le locataire. |
Total Ports |
Nombre de ports utilisés par le locataire. |
Nombre de ports avec statut |
Affiche le nombre de ports actifs et inactifs dans des colonnes distinctes. |
Ports avec utilisation (%) |
Affiche le nombre de ports qui utilisent une bande passante élevée, moyenne et faible dans des colonnes distinctes. |
Afficher les détails des ports des locataires
Pour afficher plus de détails sur les ports utilisés par un locataire :
La vue Port Details (Détails du port) s’ouvre.
Le Tableau 3 décrit les champs de la vue Détails du port.
Vous pouvez cliquer sur le nombre de ports dans l’un des champs (Nombre total de ports, Nombre de ports avec état ou Ports avec utilisation (%) pour ouvrir la vue Détails des ports. Network Director filtre les ports en fonction de la colonne sur laquelle vous avez cliqué. Par exemple, si vous cliquez sur le numéro de port dans la colonne Nombre total de ports, la fenêtre Détails du port affiche tous les ports utilisés par le locataire ; Si vous cliquez sur le numéro de port dans la > Ports dont l’utilisation (%) est élevée, l’affichage Détails du port filtre et affiche uniquement les ports qui ont une utilisation élevée.
Champ |
Description |
|---|---|
Appareil |
Périphérique sur lequel se trouve le port donné. |
Port |
Le numéro de port. |
État du port |
Indique si le port est actif ou inactif. |
% d’utilisation des ports |
Utilisation (pourcentage) du port sélectionné. |
Actions |
Cliquez pour afficher les détails sur les points de terminaison VXLAN. La fenêtre Afficher tous les points de terminaison s’ouvre. |
Afficher les points de terminaison
Les points de terminaison sont les hôtes sur lesquels un réseau de locataires se termine. Vous pouvez afficher les détails des points de terminaison pour chaque réseau de superposition VXLAN.
Pour afficher les détails du point de terminaison :
Dans la vue Détails du port, cliquez sur Afficher les points de terminaison dans la colonne Actions pour afficher les détails du point de terminaison d’un locataire sur un périphérique et un port spécifiques. La fenêtre Afficher les points de terminaison s’ouvre et affiche le numéro de port et l’adresse MAC correspondante sur un hôte.
Afficher la tendance d’utilisation des ports VXLAN
Pour afficher la tendance d’utilisation d’un port :
la colonne % d’utilisation du port pour afficher la tendance d’utilisation du port.
La fenêtre Port Utilization Trend (Tendance d’utilisation des ports) est divisée en trois sections : le graphique des détails des paquets, les détails des ports, le compteur de paquets et le tableau du nombre d’erreurs.

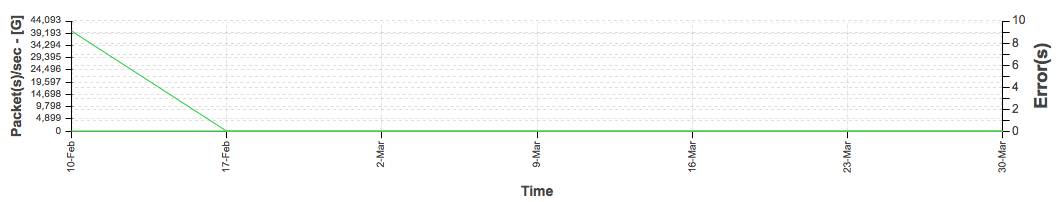

Le graphique des détails des paquets affiche le nombre de paquets qui ont transité par le port par seconde, tracé au cours d’une certaine période, comme illustré à la figure 2. L’axe vertical à gauche indique le nombre de paquets par seconde. L’axe horizontal indique l’heure à laquelle le nombre de paquets a été pris. Les lignes pointillées indiquent le nombre d’erreurs. Vous pouvez lire le nombre d’erreurs pour n’importe quelle période de temps à l’aide de l’axe vertical à droite.
L’intervalle d’interrogation par défaut pour le graphique des détails des paquets est de 1 heure. Vous pouvez modifier cette valeur en sélectionnant une valeur appropriée dans la liste déroulante de l’intervalle d’interrogation qui s’affiche au-dessus du graphique des détails du paquet.
paquets
La section des détails du port affiche le nom du port, son utilisation, l’adresse MAC du port et le nombre de paquets ayant transité par le port.
Le compteur de paquets et la table de comptage des erreurs se composent de deux sous-onglets. Le sous-onglet Packet Counter affiche la distribution des types de trafic unicast, broadcast et multicast sur le port que vous avez sélectionné. Le trafic de port est classé comme Unicast In, Broadcast In, Multicast In, Unicast Out, Broadcast Out et Multicast Out.
Le sous-onglet Nombre d’erreurs affiche le nombre d’erreurs de paquets sous chaque catégorie d’erreurs majeures.
Vous pouvez sélectionner ou désactiver chaque compteur pour afficher ou masquer les détails d’un compteur spécifique dans le graphique des détails des paquets.
