Découvrir J-Web

J-Web : un premier regard

Chaque page de l’interface J-Web est divisée en volets suivants (voir figure 1) :

  • Rampe de lancement : affiche des détails détaillés sur l’identification du système, les utilisateurs actifs et l’état de l’interface. Voir la figure 2.

  • Volet supérieur : affiche les informations d’identification et les liens.

  • Volet latéral : affiche les sous-tâches du tableau de bord, du moniteur, de l’administration des équipements, du réseau, des stratégies et des objets de sécurité et des tâches de services de sécurité actuellement affichés dans le volet principal. Cliquez sur un élément pour y accéder dans la fenêtre principale.

  • Volet principal : emplacement où vous surveillez, configurez, affichez ou générez des rapports, et administrez l’équipement Juniper Networks en entrant des informations dans des zones de texte, en effectuant des sélections et en cliquant sur des boutons.

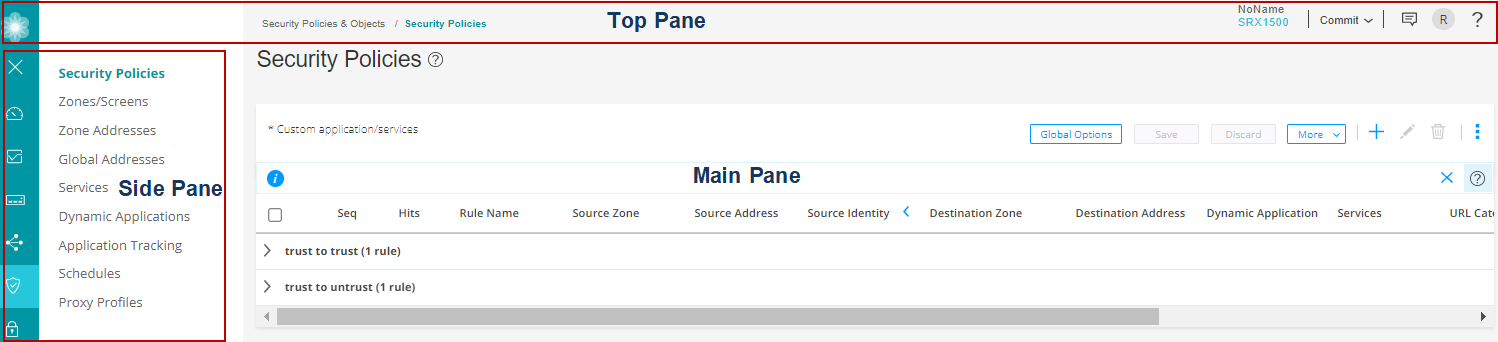

Figure 1 : J-Web First Look J-Web First Look

Rampe de lancement J-Web

Une fois que vous vous êtes connecté à l’interface graphique J-Web, la rampe de lancement J-Web apparaît.

La rampe de lancement offre une vue rapide des éléments suivants :

  • Informations sur l’équipement telles que le numéro de modèle, le numéro de série, le nom d’hôte, la version du logiciel, l’heure du système et la durée de fonctionnement du système.

  • Nombre d’utilisateurs actifs utilisant l’équipement.

  • État des interfaces physiques des équipements : haut ou bas.

Le bloc de lancement se ferme automatiquement une fois l’application chargée en arrière-plan. Vous n’avez pas la possibilité de fermer ou d’actualiser manuellement la rampe de lancement.

Note:
  • Le bloc de lancement n’est pas affiché dans les paramètres d’usine par défaut.

  • La rampe de lancement s’affiche pour tous les utilisateurs.

La figure 2 montre l’écran du tremplin et ses éléments.

Figure 2 : écran J-Web launch Pad Screen de rampe de lancement J-Web

Volet supérieur J-Web

Pour une expérience plus personnelle, plus utile et plus utilisateur, Juniper Networks a fourni quelques aides dans l’interface graphique J-Web. Le tableau 1 détaille les éléments du volet supérieur J-Web.

Tableau 1 : Éléments du panneau supérieur J-Web

Élément

Description

Bannière

Localisation : barre grise en haut de l’écran.

Vous pouvez accéder aux détails de l’équipement, au bouton de rétroaction, aux options de validation, à un menu d’accès de gestion des profils et à un bouton d’aide.

Détails sur l’équipement

Localisation : en haut à droite de la bannière.

Fournit des détails sur l’équipement auquel vous avez accès.

Bouton de commentaires

Localisation : à droite des détails de l’équipement.

Vous pouvez fournir des commentaires (mailto:jweb-feedback@juniper.net) si vous rencontrez un problème avec le produit.

Menu de configuration de validation

Localisation : à droite du bouton Feedback.

Fournit des options pour valider, comparer, confirmer, rejeter ou valider les modifications de la manière que vous préférez.

Menu des fonctions utilisateur

Emplacement : à droite du bouton Valider la configuration.

Une icône de tête et d’épaules et un champ indiquant le type d’utilisateur connecté. En cliquant sur votre nom d’utilisateur ou la flèche vers le bas, vous déconnectez de l’interface J-Web.

Bouton d’aide

Localisation : à droite du menu fonctions utilisateur.

Pour accéder au centre d’aide en ligne et au guide de démarrage, cliquez sur l’icône la plus à droite de la bannière, en forme de point d’interrogation. Le centre d’aide comprend l’accès à une liste de navigateurs Web pris en charge, une assistance sur l’interface utilisateur, ainsi que des liens vers l’assistance technique et la documentation J-Web complète.

Mode

Localisation : à droite des détails de l’équipement.

Fournit des détails sur le mode de configuration, que votre équipement soit en mode standard, en cluster de châssis (HA) ou passif.

Nom d’utilisateur du locataire ou du système logique

Localisation : à gauche des détails de l’équipement.

Affiche le nom de l’utilisateur locataire ou de l’utilisateur du système logique lorsque l’utilisateur racine entre en tant que locataire ou système logique. Cliquez sur le nom d’utilisateur et sélectionnez Quitter pour revenir au rôle d’utilisateur racine.

Volet latéral J-Web

J-Web vous présente un administrateur axé sur la sécurité avec une interface à onglets.

Les onglets suivants dans la fenêtre latérale de l’interface graphique J-Web fournissent des espaces de travail dans lesquels un administrateur peut effectuer des tâches spécifiques :

  • Tableau de bord : le tableau de bord est la page principale de J-Web. Vous pouvez personnaliser l’espace de travail dans votre tableau de bord en ajoutant des widgets à partir du carrousel. L’emplacement et les paramètres des widgets sont enregistrés afin que tout ce qui s’étend des informations sur l’équipement aux informations sur les événements de pare-feu, en passant par les virus bloqués et les cartes des menaces en direct, puisse être unique pour chaque utilisateur. Une fois que vous avez choisi les widgets que vous souhaitez voir, vous pouvez réduire le carrousel pour regagner de l’espace sur l’écran.

    Note:

    Par défaut, les widgets sélectionnés s’affichent chaque fois que vous vous connectez à J-Web.

    La figure 3 montre un exemple de l’onglet Tableau de bord J-Web.

    Figure 3 : onglet J-Web Dashboard Tab tableau de bord J-Web

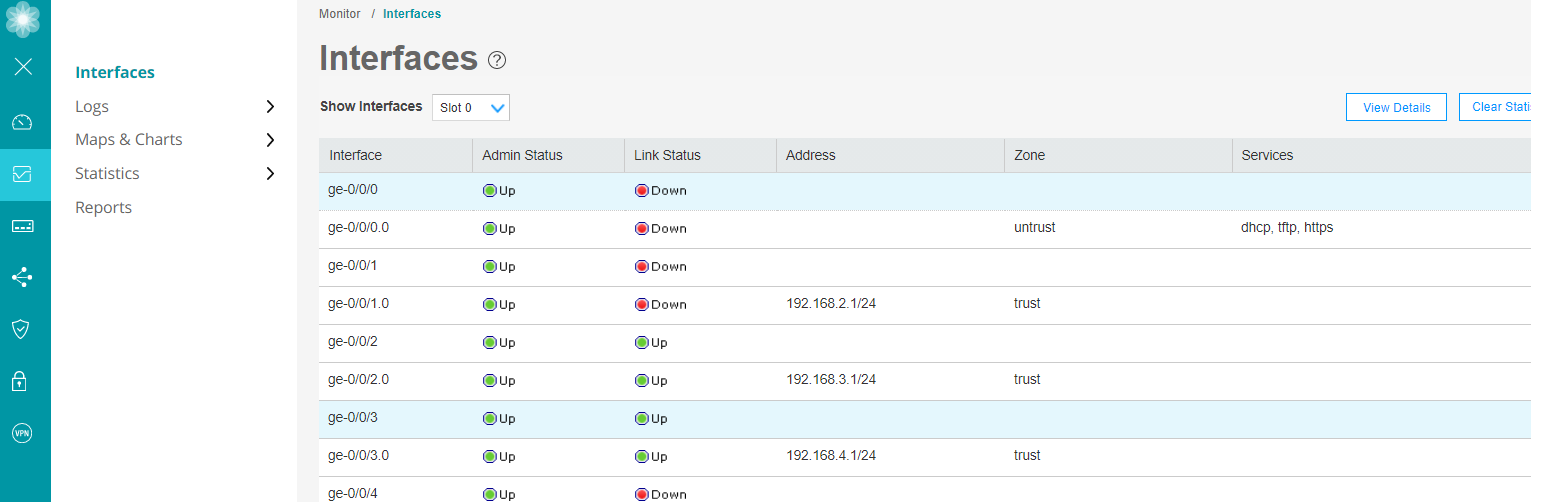

  • Moniteur : l’onglet Moniteur fournit un espace de travail dans lequel des représentations graphiques du trafic réseau, des événements de pare-feu, des menaces en direct et des données utilisateur du réseau sont disponibles. Des données détaillées sont également disponibles pour les alertes et les alarmes. Dans cet espace de travail, vous pouvez consulter les informations détaillées nécessaires pour comprendre ce qui se passe sur les équipements de sécurité gérés et le trafic de votre réseau.

    La figure 4 montre un exemple de l’onglet J-Web Monitor.

    Figure 4 : onglet J-Web Monitor Tab J-Web Monitor
  • Configuration : l’espace de travail mis en évidence sur la figure 5 est l’emplacement de toute la configuration du pare-feu SRX Series. Vous pouvez configurer les fonctionnalités suivantes pour gérer la sécurité de votre réseau :

    • Administration des équipements : paramètres de base, gestion des utilisateurs, gestion des certificats, gestion des licences, gestion des paquets de sécurité, gestion ATP, opérations, gestion des logiciels, gestion de la configuration, gestion des alarmes, RPM, outils et configuration de réinitialisation.

    • Réseau : connectivité, DHCP, filtres de pare-feu, NAT, routage, classe de services (CoS), QoS des applications, VPN IPsec, VPN à clé manuelle et VPN dynamique.

    • Stratégies et objets de sécurité : stratégies de sécurité, zones/écrans, adresses globales et de zone, services, applications dynamiques, suivi des applications, planifications et profils proxy.

    • Services de sécurité : sécurité du contenu, IPS, ALG, ATP, profils SSL, authentification de pare-feu et redirection ICAP.

    La figure 5 montre un exemple des menus de configuration J-Web.

    Figure 5 : menus J-Web Configure Menus de configuration J-Web

Volet principal J-Web

L’espace de travail principal de J-Web occupe le reste de la fenêtre du navigateur juste en dessous de la bannière et à côté de la fenêtre latérale. Le tableau 2 présente un exemple d’icônes de navigation, de personnalisation et d’aide dans le volet principal de l’interface graphique J-Web.

Tableau 2 : Éléments du volet principal J-Web

Élément

Description

Chapelure

Localisation : partie supérieure gauche de l’écran principal. Non visible sur le tableau de bord.

Tracez votre localisation dans l’interface graphique. La chapelure fournit un chemin vers l’un des cinq onglets : tableau de bord, surveillance, configuration, rapports et administration.

Infos conseils

Localisation : divers endroits autour de l’interface graphique.

Passez la souris sur n’importe quel point d’interrogation disponible pour des conseils contextuels rapides.

Afficher/Masquer les colonnes

Emplacement : coin supérieur droit de certaines fenêtres d’affichage tabulaires telles que l’onglet Pools d’adresses, l’onglet Règles, etc.

Dans les affiches tabulaires, vous pouvez choisir les colonnes visibles en cliquant sur l’icône, puis en sélectionnant les cases à cocher dans le menu.

Recherche de tableau

Localisation : coin supérieur droit des vues tabulaires.

Vous pouvez cliquer sur l’icône à la loupe, dans de grandes vues tabulaires, pour rechercher un texte spécifique dans l’un des champs visibles de l’affichage.

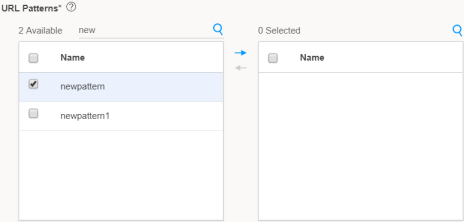

Recherche de sélecteur d’articles

Localisation : dans les champs.

Vous pouvez utiliser une zone de texte de recherche pour sélectionner des éléments à inclure dans une règle ou une stratégie.

Recherche avancée

Localisation : au-dessus de la grille de table.

La recherche inclut les opérateurs logiques dans la chaîne de filtre. Dans la zone de texte de recherche, lorsque vous passez la souris sur l’icône, elle affiche un exemple de condition de filtre. Lorsque vous commencez à saisir la chaîne de recherche, l’icône indique si la chaîne de filtre est valide ou non.

Note:

Appuyez sur Spacebar pour ajouter un opérateur AND ou OR à la chaîne de recherche. Appuyez sur le backspace à tout moment lorsque vous saisissez un critère de recherche, un seul caractère est supprimé.

Filtre

Localisation : coin supérieur droit des vues tabulaires.

Vous pouvez cliquer sur l’icône de filtre pour sélectionner n’importe quelle valeur dans une liste pour les colonnes de catégorie et de sous-catégorie. Le réseau est rechargé avec la catégorie et la sous-catégorie filtrées.

Message de réussite

Emplacement : en haut de la fenêtre principale.

Un message s’affiche avec cette icône pour indiquer que votre tâche est réussie.

Message d’information

Emplacement : en haut de la fenêtre principale.

Un message s’affiche avec cette icône pour indiquer que vous avez des actions en attente, mais vous pouvez poursuivre la tâche.

Message d’alerte

Emplacement : en haut de la fenêtre principale.

Un message s’affiche avec cette icône pour indiquer que vous avez des actions en attente que vous devez effectuer pour effectuer la tâche requise.

Message d’avertissement

Emplacement : en haut de la fenêtre principale.

Un message s’affiche avec cette icône pour indiquer que vous avez des actions en attente que vous devez effectuer sinon vous ne pouvez pas effectuer la tâche requise.

Assistants de workflow J-Web

J-Web contient des assistants de workflow qui vous guident à travers certaines de ses fonctions de sécurité. Il s’agit notamment de l’assistant d’installation, de l’assistant cluster de châssis, de l’assistant PPPoE et de l’assistant NAT. Ces assistants vous permettent d’effectuer une configuration guidée et d’effectuer une configuration étape par étape d’une passerelle de services capable de passer le trafic en toute sécurité.

Note:

Les assistants PPPoE et NAT ne sont disponibles que dans la gamme d’équipements SRX300 et les équipements SRX550M.

Résumé

J-Web est une approche gui qui vise à fournir un cadre graphique pour vous aider à visualiser et gérer plus facilement vos pare-feu SRX Series.
