Exemple : Affichage de chemins multiples dans BGP
Dans cet exemple, les routeurs BGP sont configurés pour annoncer plusieurs chemins au lieu d’annoncer uniquement le chemin actif. La publication de chemins multiples dans BGP est spécifiée dans la RFC 7911, Advertisement of Multiple Paths in BGP.
Conditions préalables
Cet exemple utilise les composants matériels et logiciels suivants :
Huit appareils compatibles BGP.
Cinq des périphériques compatibles BGP ne doivent pas nécessairement être des routeurs. Par exemple, ils peuvent être EX Series Commutateurs Ethernet.
Trois des périphériques compatibles BGP sont configurés pour envoyer plusieurs chemins ou recevoir plusieurs chemins (ou les deux envoyer et recevoir plusieurs chemins). Ces trois équipements compatibles BGP doivent être des routeurs de périphérie multiservice M Series, des plates-formes de routage universelles 5G MX Series ou des routeurs centraux T Series.
Les trois routeurs doivent exécuter Junos OS version 11.4 ou ultérieure.
Présentation
Les instructions suivantes permettent de configurer plusieurs chemins d’accès à une destination :
[edit protocols bgp group group-name family family] add-path { receive; send { include-backup-path include-backup-path; multipath; path-count path-count; path-selection-mode { (all-paths | equal-cost-paths); } prefix-policy [ policy-names ... ]; } }
Dans cet exemple, les routeurs R5, R6 et R7 redistribuent les routes statiques dans BGP. Les routeurs R1 et R4 sont des réflecteurs de route. Les routeurs R2 et R3 sont des clients du réflecteur de route R1. Le routeur R8 est un client pour le réflecteur de routage R4.
La réflexion de route est facultative lorsque l’annonce de chemins multiples est activée dans BGP.
Avec la configuration, le add-path send path-count 6
routeur R1 est configuré pour envoyer jusqu’à six chemins (par destination) au routeur R4.
Avec la configuration, le add-path receive
routeur R4 est configuré pour recevoir plusieurs chemins du routeur R1.
Avec la configuration, le add-path send path-count 6
routeur R4 est configuré pour envoyer jusqu’à six chemins au routeur R8.
Avec la configuration, le add-path receive
routeur R8 est configuré pour recevoir plusieurs chemins du routeur R4.
La add-path send prefix-policy allow_199
configuration de la stratégie (ainsi que le filtre de route correspondant) limite le routeur R4 à envoyer plusieurs chemins pour la route 172.16.199.1/32 uniquement.
Diagramme de topologie

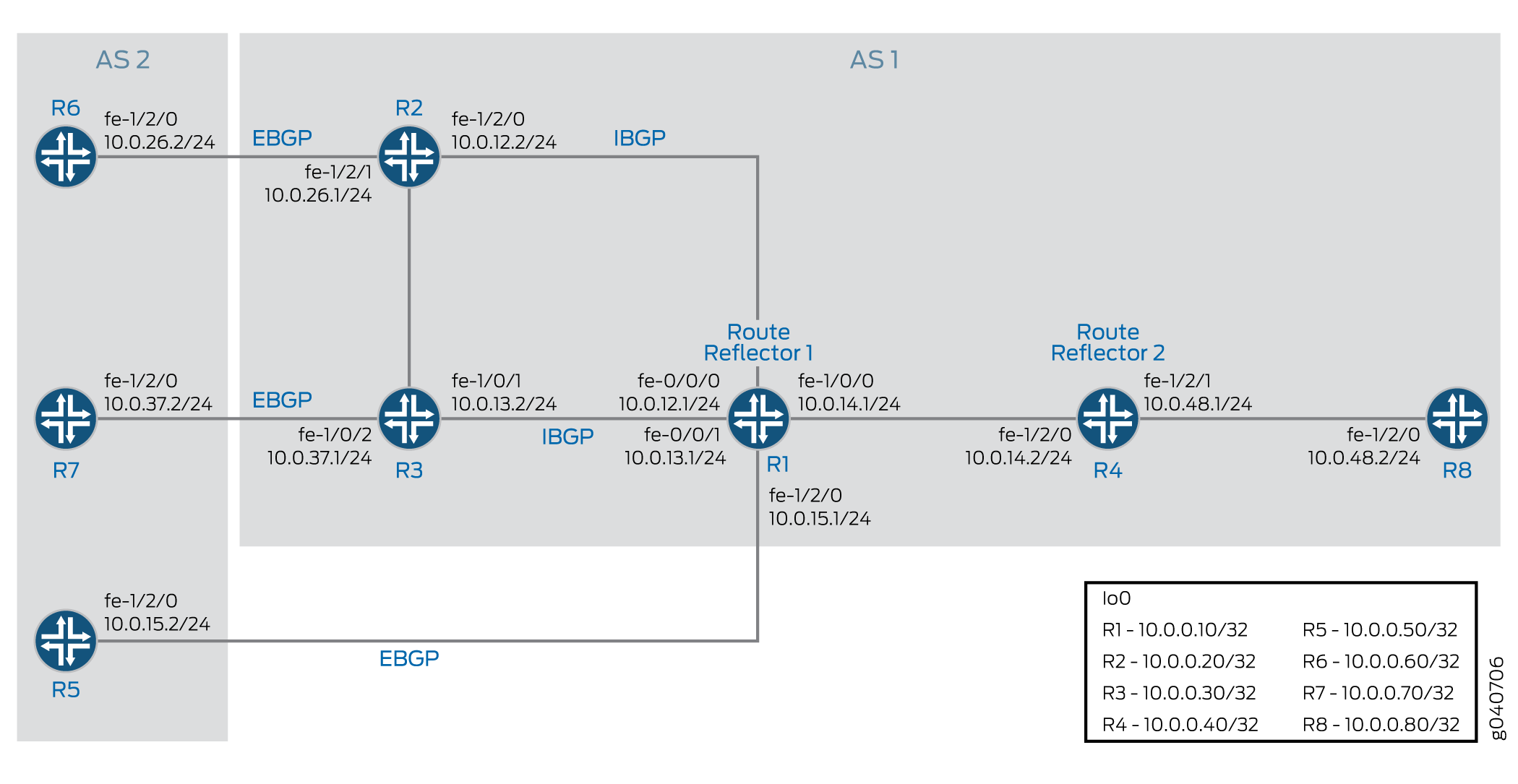

Figure 1 Affiche la topologie utilisée dans cet exemple.
Configuration
- Configuration rapide de l’interface de ligne de commande
- Configuration du routeur R1
- Configuration du routeur R2
- Configuration du routeur R3
- Configuration du routeur R4
- Configuration du routeur R5
- Configuration du routeur R6
- Configuration du routeur R7
- Configuration du routeur R8
- Résultats
Configuration rapide de l’interface de ligne de commande
Pour configurer rapidement cet exemple, copiez les commandes suivantes, collez-les dans un fichier texte, supprimez les sauts de ligne, modifiez tous les détails nécessaires pour qu’ils correspondent à votre configuration réseau, puis copiez et collez les commandes dans l’interface de ligne de commande au niveau de la [edit]
hiérarchie.
Routeur R1
set interfaces fe-0/0/0 unit 12 family inet address 10.0.12.1/24 set interfaces fe-0/0/1 unit 13 family inet address 10.0.13.1/24 set interfaces fe-1/0/0 unit 14 family inet address 10.0.14.1/24 set interfaces fe-1/2/0 unit 15 family inet address 10.0.15.1/24 set interfaces lo0 unit 10 family inet address 10.0.0.10/32 set protocols bgp group rr type internal set protocols bgp group rr local-address 10.0.0.10 set protocols bgp group rr cluster 10.0.0.10 set protocols bgp group rr neighbor 10.0.0.20 set protocols bgp group rr neighbor 10.0.0.30 set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.15.2 local-address 10.0.15.1 set protocols bgp group e1 neighbor 10.0.15.2 peer-as 2 set protocols bgp group rr_rr type internal set protocols bgp group rr_rr local-address 10.0.0.10 set protocols bgp group rr_rr neighbor 10.0.0.40 family inet unicast add-path send path-count 6 set protocols ospf area 0.0.0.0 interface lo0.10 passive set protocols ospf area 0.0.0.0 interface fe-0/0/0.12 set protocols ospf area 0.0.0.0 interface fe-0/0/1.13 set protocols ospf area 0.0.0.0 interface fe-1/0/0.14 set protocols ospf area 0.0.0.0 interface fe-1/2/0.15 set routing-options router-id 10.0.0.10 set routing-options autonomous-system 1
Routeur R2
set interfaces fe-1/2/0 unit 21 family inet address 10.0.12.2/24 set interfaces fe-1/2/1 unit 26 family inet address 10.0.26.1/24 set interfaces lo0 unit 20 family inet address 10.0.0.20/32 set protocols bgp group rr type internal set protocols bgp group rr local-address 10.0.0.20 set protocols bgp group rr neighbor 10.0.0.10 export set_nh_self set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.26.2 peer-as 2 set protocols ospf area 0.0.0.0 interface lo0.20 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.21 set protocols ospf area 0.0.0.0 interface fe-1/2/1.28 set policy-options policy-statement set_nh_self then next-hop self set routing-options autonomous-system 1
Routeur R3
set interfaces fe-1/0/1 unit 31 family inet address 10.0.13.2/24 set interfaces fe-1/0/2 unit 37 family inet address 10.0.37.1/24 set interfaces lo0 unit 30 family inet address 10.0.0.30/32 set protocols bgp group rr type internal set protocols bgp group rr local-address 10.0.0.30 set protocols bgp group rr neighbor 10.0.0.10 export set_nh_self set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.37.2 peer-as 2 set protocols ospf area 0.0.0.0 interface lo0.30 passive set protocols ospf area 0.0.0.0 interface fe-1/0/1.31 set protocols ospf area 0.0.0.0 interface fe-1/0/2.37 set policy-options policy-statement set_nh_self then next-hop self set routing-options autonomous-system 1
Routeur R4
set interfaces fe-1/2/0 unit 41 family inet address 10.0.14.2/24 set interfaces fe-1/2/1 unit 48 family inet address 10.0.48.1/24 set interfaces lo0 unit 40 family inet address 10.0.0.40/32 set protocols bgp group rr type internal set protocols bgp group rr local-address 10.0.0.40 set protocols bgp group rr family inet unicast add-path receive set protocols bgp group rr neighbor 10.0.0.10 set protocols bgp group rr_client type internal set protocols bgp group rr_client local-address 10.0.0.40 set protocols bgp group rr_client cluster 10.0.0.40 set protocols bgp group rr_client neighbor 10.0.0.80 family inet unicast add-path send path-count 6 set protocols bgp group rr_client neighbor 10.0.0.80 family inet unicast add-path send prefix-policy allow_199 set protocols ospf area 0.0.0.0 interface fe-1/2/0.41 set protocols ospf area 0.0.0.0 interface lo0.40 passive set protocols ospf area 0.0.0.0 interface fe-1/2/1.48 set policy-options policy-statement allow_199 from route-filter 172.16.199.1/32 exact set policy-options policy-statement allow_199 term match_199 from prefix-list match_199 set policy-options policy-statement allow_199 then add-path send-count 20 set policy-options policy-statement allow_199 then accept set routing-options autonomous-system 1
Routeur R5
set interfaces fe-1/2/0 unit 51 family inet address 10.0.15.2/24 set interfaces lo0 unit 50 family inet address 10.0.0.50/32 set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.15.1 export s2b set protocols bgp group e1 neighbor 10.0.15.1 peer-as 1 set policy-options policy-statement s2b from protocol static set policy-options policy-statement s2b from protocol direct set policy-options policy-statement s2b then as-path-expand 2 set policy-options policy-statement s2b then accept set routing-options autonomous-system 2 set routing-options static route 172.16.199.1/32 reject set routing-options static route 172.16.198.1/32 reject
Routeur R6
set interfaces fe-1/2/0 unit 62 family inet address 10.0.26.2/24 set interfaces lo0 unit 60 family inet address 10.0.0.60/32 set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.26.1 export s2b set protocols bgp group e1 neighbor 10.0.26.1 peer-as 1 set policy-options policy-statement s2b from protocol static set policy-options policy-statement s2b from protocol direct set policy-options policy-statement s2b then accept set routing-options autonomous-system 2 set routing-options static route 172.16.199.1/32 reject set routing-options static route 172.16.198.1/32 reject
Routeur R7
set interfaces fe-1/2/0 unit 73 family inet address 10.0.37.2/24 set interfaces lo0 unit 70 family inet address 10.0.0.70/32 set protocols bgp group e1 type external set protocols bgp group e1 neighbor 10.0.37.1 export s2b set protocols bgp group e1 neighbor 10.0.37.1 peer-as 1 set policy-options policy-statement s2b from protocol static set policy-options policy-statement s2b from protocol direct set policy-options policy-statement s2b then accept set routing-options autonomous-system 2 set routing-options static route 172.16.199.1/32 reject
Routeur R8
set interfaces fe-1/2/0 unit 84 family inet address 10.0.48.2/24 set interfaces lo0 unit 80 family inet address 10.0.0.80/32 set protocols bgp group rr type internal set protocols bgp group rr local-address 10.0.0.80 set protocols bgp group rr neighbor 10.0.0.40 family inet unicast add-path receive set protocols ospf area 0.0.0.0 interface lo0.80 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.84 set routing-options autonomous-system 1
Configuration du routeur R1
Procédure étape par étape
L’exemple suivant vous oblige à naviguer à différents niveaux dans la hiérarchie de configuration. Pour plus d’informations sur la navigation dans l’interface de ligne de commande, reportez-vous à la section Utilisation de l’éditeur CLI en mode configuration du Guide de l’utilisateur de l’interface de ligne de commande Junos OS.
Pour configurer le routeur R1 :
Configurez les interfaces avec les routeurs R2, R3, R4 et R5, et configurez l’interface de bouclage (lo0).
[edit interfaces] user@R1# set fe-0/0/0 unit 12 family inet address 10.0.12.1/24 user@R1# set fe-0/0/1 unit 13 family inet address 10.0.13.1/24 user@R1# set fe-1/0/0 unit 14 family inet address 10.0.14.1/24 user@R1# set fe-1/2/0 unit 15 family inet address 10.0.15.1/24 user@R1#set lo0 unit 10 family inet address 10.0.0.10/32
Configurez BGP sur les interfaces, puis configurez la réflexion de route IBGP.
[edit protocols bgp] user@R1# set group rr type internal user@R1# set group rr local-address 10.0.0.10 user@R1# set group rr cluster 10.0.0.10 user@R1# set group rr neighbor 10.0.0.20 user@R1# set group rr neighbor 10.0.0.30 user@R1# set group rr_rr type internal user@R1# set group rr_rr local-address 10.0.0.10 user@R1# set group e1 type external user@R1# set group e1 neighbor 10.0.15.2 local-address 10.0.15.1 user@R1# set group e1 neighbor 10.0.15.2 peer-as 2
Configurez le routeur R1 pour qu’il envoie jusqu’à six chemins à son voisin, le routeur R4.
La destination des chemins peut être n’importe quelle destination que le routeur R1 peut atteindre via plusieurs chemins.
[edit protocols bgp] user@R1# set group rr_rr neighbor 10.0.0.40 family inet unicast add-path send path-count 6
Configurez OSPF sur les interfaces.
[edit protocols ospf] user@R1# set area 0.0.0.0 interface lo0.10 passive user@R1# set area 0.0.0.0 interface fe-0/0/0.12 user@R1# set area 0.0.0.0 interface fe-0/0/1.13 user@R1# set area 0.0.0.0 interface fe-1/0/0.14 user@R1# set area 0.0.0.0 interface fe-1/2/0.15
Configurez l’ID du routeur et le numéro du système autonome.
[edit routing-options] user@R1# set router-id 10.0.0.10 user@R1# set autonomous-system 1
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R1# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R1# show interfaces fe-0/0/0 { unit 12 { family inet { address 10.0.12.1/24; } } } fe-0/0/1 { unit 13 { family inet { address 10.0.13.1/24; } } } fe-1/0/0 { unit 14 { family inet { address 10.0.14.1/24; } } } fe-1/2/0 { unit 15 { family inet { address 10.0.15.1/24; } } } lo0 { unit 10 { family inet { address 10.0.0.10/32; } } }
user@R1# show protocols bgp { group rr { type internal; local-address 10.0.0.10; cluster 10.0.0.10; neighbor 10.0.0.20; neighbor 10.0.0.30; } group e1 { type external; neighbor 10.0.15.2 { local-address 10.0.15.1; peer-as 2; } } group rr_rr { type internal; local-address 10.0.0.10; neighbor 10.0.0.40 { family inet { unicast { add-path { send { path-count 6; } } } } } } } ospf { area 0.0.0.0 { interface lo0.10 { passive; } interface fe-0/0/0.12; interface fe-0/0/1.13; interface fe-1/0/0.14; interface fe-1/2/0.15; } }
user@R1# show routing-options router-id 10.0.0.10; autonomous-system 1;
Configuration du routeur R2
Procédure étape par étape
Pour configurer le routeur R2 :
Configurez l’interface de bouclage (lo0) et les interfaces avec les routeurs R6 et R1.
[edit interfaces] user@R2# set fe-1/2/0 unit 21 family inet address 10.0.12.2/24 user@R2# set fe-1/2/1 unit 26 family inet address 10.0.26.1/24 user@R2# set lo0 unit 20 family inet address 10.0.0.20/32
Configurez BGP et OSPF sur les interfaces du routeur R2.
[edit protocols] user@R2# set bgp group rr type internal user@R2# set bgp group rr local-address 10.0.0.20 user@R2# set bgp group e1 type external user@R2# set bgp group e1 neighbor 10.0.26.2 peer-as 2 user@R2# set ospf area 0.0.0.0 interface lo0.20 passive user@R2# set ospf area 0.0.0.0 interface fe-1/2/0.21 user@R2# set ospf area 0.0.0.0 interface fe-1/2/1.28
Pour les routes envoyées du routeur R2 au routeur R1, annoncez le routeur R2 comme tronçon suivant, car le routeur R1 n’a pas de route vers l’adresse du routeur R6 sur le réseau 10.0.26.0/24.
[edit] user@R2# set policy-options policy-statement set_nh_self then next-hop self user@R2# set protocols bgp group rr neighbor 10.0.0.10 export set_nh_self
Configurez le numéro du système autonome.
[edit] user@R2# set routing-options autonomous-system 1
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R2# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R2# show interfaces fe-1/2/0 { unit 21 { family inet { address 10.0.12.2/24; } } } fe-1/2/1 { unit 26 { family inet { address 10.0.26.1/24; } } } lo0 { unit 20 { family inet { address 10.0.0.20/32; } } }
user@R2# show protocols bgp { group rr { type internal; local-address 10.0.0.20; neighbor 10.0.0.10 { export set_nh_self; } } group e1 { type external; neighbor 10.0.26.2 { peer-as 2; } } } ospf { area 0.0.0.0 { interface lo0.20 { passive; } interface fe-1/2/0.21; interface fe-1/2/1.28; } }
user@R2# show policy-options policy-statement set_nh_self { then { next-hop self; } }
user@R2# show routing-options autonomous-system 1;
Configuration du routeur R3
Procédure étape par étape
Pour configurer le routeur R3 :
Configurez l’interface de bouclage (lo0) et les interfaces vers les routeurs R7 et R1.
[edit interfaces] user@R3# set fe-1/0/1 unit 31 family inet address 10.0.13.2/24 user@R3# set fe-1/0/2 unit 37 family inet address 10.0.37.1/24 user@R3# set lo0 unit 30 family inet address 10.0.0.30/32
Configurez BGP et OSPF sur les interfaces du routeur R3.
[edit protocols] user@R3# set bgp group rr type internal user@R3# set bgp group rr local-address 10.0.0.30 user@R3# set bgp group e1 type external user@R3# set bgp group e1 neighbor 10.0.37.2 peer-as 2 user@R3# set ospf area 0.0.0.0 interface lo0.30 passive user@R3# set ospf area 0.0.0.0 interface fe-1/0/1.31 user@R3# set ospf area 0.0.0.0 interface fe-1/0/2.37
Pour les routes envoyées du routeur R3 au routeur R1, annoncez le routeur R3 comme tronçon suivant, car le routeur R1 n’a pas de route vers l’adresse du routeur R7 sur le réseau 10.0.37.0/24.
[edit] user@R3# set policy-options policy-statement set_nh_self then next-hop self user@R3# set protocols bgp group rr neighbor 10.0.0.10 export set_nh_self
Configurez le numéro du système autonome.
[edit] user@R3# set routing-options autonomous-system 1
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R3# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R3# show interfaces fe-1/0/1 { unit 31 { family inet { address 10.0.13.2/24; } } } fe-1/0/2 { unit 37 { family inet { address 10.0.37.1/24; } } } lo0 { unit 30 { family inet { address 10.0.0.30/32; } } }
user@R3# show protocols bgp { group rr { type internal; local-address 10.0.0.30; neighbor 10.0.0.10 { export set_nh_self; } } group e1 { type external; neighbor 10.0.37.2 { peer-as 2; } } } ospf { area 0.0.0.0 { interface lo0.30 { passive; } interface fe-1/0/1.31; interface fe-1/0/2.37; } } user@R3# show policy-options policy-statement set_nh_self { then { next-hop self; } }
user@R3# show routing-options autonomous-system 1;
Configuration du routeur R4
Procédure étape par étape
Pour configurer le routeur R4 :
Configurez les interfaces avec les routeurs R1 et R8, et configurez l’interface de bouclage (lo0).
[edit interfaces] user@R4# set fe-1/2/0 unit 41 family inet address 10.0.14.2/24 user@R4# set fe-1/2/1 unit 48 family inet address 10.0.48.1/24 user@R4# set lo0 unit 40 family inet address 10.0.0.40/32
Configurez BGP sur les interfaces, puis configurez la réflexion de route IBGP.
[edit protocols bgp] user@R4# set group rr type internal user@R4# set group rr local-address 10.0.0.40 user@R4# set group rr neighbor 10.0.0.10 user@R4# set group rr_client type internal user@R4# set group rr_client local-address 10.0.0.40 user@R4# set group rr_client cluster 10.0.0.40
Configurez le routeur R4 pour qu’il envoie jusqu’à six chemins à son voisin, le routeur R8.
La destination des chemins peut être n’importe quelle destination que le routeur R4 peut atteindre via plusieurs chemins.
[edit protocols bgp] user@R4# set group rr_client neighbor 10.0.0.80 family inet unicast add-path send path-count 6
Configurez le routeur R4 pour qu’il reçoive plusieurs chemins de son voisin, le routeur R1.
La destination des chemins peut être n’importe quelle destination que le routeur R1 peut atteindre via plusieurs chemins.
[edit protocols bgp group rr family inet unicast] user@R4# set add-path receive
Configurez OSPF sur les interfaces.
[edit protocols ospf area 0.0.0.0] user@R4# set interface fe-1/2/0.41 user@R4# set interface lo0.40 passive user@R4# set interface fe-1/2/1.48
Configurez une stratégie qui permet au routeur R4 d’envoyer au routeur R8 plusieurs chemins vers l’itinéraire 172.16.199.1/32.
Le routeur R4 reçoit plusieurs chemins pour la route 172.16.198.1/32 et la route 172.16.199.1/32. Toutefois, en raison de cette stratégie, le routeur R4 envoie uniquement des chemins multiples pour la route 172.16.199.1/32.
[edit protocols bgp group rr_client neighbor 10.0.0.80 family inet unicast] user@R4# set add-path send prefix-policy allow_199 [edit policy-options policy-statement allow_199] user@R4# set from route-filter 172.16.199.1/32 exact user@R4# set then accept
Le routeur R4 peut également être configuré pour envoyer jusqu’à 20 routes BGP
add-path
pour un sous-ensemble de préfixes annoncés add-path.[edit policy-options policy-statement allow_199] user@R4# set term match_199 from prefix-list match_199 user@R4# set then add-path send-count 20
Configurez le numéro du système autonome.
[edit routing-options] user@R4# set autonomous-system 1
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R4# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R4# show interfaces fe-1/2/0 { unit 41 { family inet { address 10.0.14.2/24; } } } fe-1/2/1 { unit 48 { family inet { address 10.0.48.1/24; } } } lo0 { unit 40 { family inet { address 10.0.0.40/32; } } }
user@R4# show protocols bgp { group rr { type internal; local-address 10.0.0.40; family inet { unicast { add-path { receive; } } } neighbor 10.0.0.10; } group rr_client { type internal; local-address 10.0.0.40; cluster 10.0.0.40; neighbor 10.0.0.80 { family inet { unicast { add-path { send { path-count 6; prefix-policy allow_199; } } } } } } } ospf { area 0.0.0.0 { interface lo0.40 { passive; } interface fe-1/2/0.41; interface fe-1/2/1.48; } }
user@R4# show policy-options policy-statement allow_199 { from { route-filter 172.16.199.1/32 exact; } from term match_199 { prefix-list match_199; } then add-path send-count 20; then accept; }
user@R4# show routing-options autonomous-system 1;
Configuration du routeur R5
Procédure étape par étape
Pour configurer le routeur R5 :
Configurez l’interface de bouclage (lo0) et l’interface avec le routeur R1.
[edit interfaces] user@R5# set fe-1/2/0 unit 51 family inet address 10.0.15.2/24 user@R5# set lo0 unit 50 family inet address 10.0.0.50/32
Configurez BGP sur l’interface du routeur R5.
[edit protocols bgp group e1] user@R5# set type external user@R5# set neighbor 10.0.15.1 peer-as 1
Créez des routes statiques pour la redistribution dans BGP.
[edit routing-options] user@R5# set static route 172.16.199.1/32 reject user@R5# set static route 172.16.198.1/32 reject
Redistribuez les routes statiques et directes dans BGP.
[edit protocols bgp group e1 neighbor 10.0.15.1] user@R5# set export s2b [edit policy-options policy-statement s2b] user@R5# set from protocol static user@R5# set from protocol direct user@R5# set then as-path-expand 2 user@R5# set then accept
Configurez le numéro du système autonome.
[edit routing-options] user@R5# set autonomous-system 2
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R5# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R5# show interfaces fe-1/2/0 { unit 51 { family inet { address 10.0.15.2/24; } } } lo0 { unit 50 { family inet { address 10.0.0.50/32; } } }
user@R5# show protocols bgp { group e1 { type external; neighbor 10.0.15.1 { export s2b; peer-as 1; } } }
user@R5# show policy-options policy-statement s2b { from protocol [ static direct ]; then { as-path-expand 2; accept; } }
user@R5# show routing-options static { route 172.16.198.1/32 reject; route 172.16.199.1/32 reject; } autonomous-system 2;
Configuration du routeur R6
Procédure étape par étape
Pour configurer le routeur R6 :
Configurez l’interface de bouclage (lo0) et l’interface avec le routeur R2.
[edit interfaces] user@R6# set fe-1/2/0 unit 62 family inet address 10.0.26.2/24 user@R6# set lo0 unit 60 family inet address 10.0.0.60/32
Configurez BGP sur l’interface du routeur R6.
[edit protocols] user@R6# set bgp group e1 type external user@R6# set bgp group e1 neighbor 10.0.26.1 peer-as 1
Créez des routes statiques pour la redistribution dans BGP.
[edit] user@R6# set routing-options static route 172.16.199.1/32 reject user@R6# set routing-options static route 172.16.198.1/32 reject
Redistribuez les routes statiques et directes de la table de routage du routeur R6 vers BGP.
[edit protocols bgp group e1 neighbor 10.0.26.1] user@R6# set export s2b [edit policy-options policy-statement s2b] user@R6# set from protocol static user@R6# set from protocol direct user@R6# set then accept
Configurez le numéro du système autonome.
[edit routing-options] user@R6# set autonomous-system 2
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R6# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R6# show interfaces fe-1/2/0 { unit 62 { family inet { address 10.0.26.2/24; } } } lo0 { unit 60 { family inet { address 10.0.0.60/32; } } }
user@R6# show protocols bgp { group e1 { type external; neighbor 10.0.26.1 { export s2b; peer-as 1; } } }
user@R6# show policy-options policy-statement s2b { from protocol [ static direct ]; then accept; }
user@R6# show routing-options static { route 172.16.198.1/32 reject; route 172.16.199.1/32 reject; } autonomous-system 2;
Configuration du routeur R7
Procédure étape par étape
Pour configurer le routeur R7 :
Configurez l’interface de bouclage (lo0) et l’interface avec le routeur R3.
[edit interfaces] user@R7# set fe-1/2/0 unit 73 family inet address 10.0.37.2/24 user@R7# set lo0 unit 70 family inet address 10.0.0.70/32
Configurez BGP sur l’interface du routeur R7.
[edit protocols bgp group e1] user@R7# set type external user@R7# set neighbor 10.0.37.1 peer-as 1
Créez une route statique pour la redistribution dans BGP.
[edit] user@R7# set routing-options static route 172.16.199.1/32 reject
Redistribuez les routes statiques et directes de la table de routage du routeur R7 vers BGP.
[edit protocols bgp group e1 neighbor 10.0.37.1] user@R7# set export s2b [edit policy-options policy-statement s2b] user@R7# set from protocol static user@R7# set from protocol direct user@R7# set then accept
Configurez le numéro du système autonome.
[edit routing-options] user@R7# set autonomous-system 2
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R7# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R7# show interfaces fe-1/2/0 { unit 73 { family inet { address 10.0.37.2/24; } } } lo0 { unit 70 { family inet { address 10.0.0.70/32; } } }
user@R7# show protocols bgp { group e1 { type external; neighbor 10.0.37.1 { export s2b; peer-as 1; } } }
user@R7# show policy-options policy-statement s2b { from protocol [ static direct ]; then accept; }
user@R7# show routing-options static { route 172.16.199.1/32 reject; } autonomous-system 2;
Configuration du routeur R8
Procédure étape par étape
Pour configurer le routeur R8 :
Configurez l’interface de bouclage (lo0) et l’interface avec le routeur R4.
[edit interfaces] user@R8# set fe-1/2/0 unit 84 family inet address 10.0.48.2/24 user@R8# set lo0 unit 80 family inet address 10.0.0.80/32
Configurez BGP et OSPF sur l’interface du routeur R8.
[edit protocols] user@R8# set bgp group rr type internal user@R8# set bgp group rr local-address 10.0.0.80 user@R8# set ospf area 0.0.0.0 interface lo0.80 passive user@R8# set ospf area 0.0.0.0 interface fe-1/2/0.84
Configurez le routeur R8 pour qu’il reçoive plusieurs chemins de son voisin, le routeur R4.
La destination des chemins peut être n’importe quelle destination que le routeur R4 peut atteindre via plusieurs chemins.
[edit protocols] user@R8# set bgp group rr neighbor 10.0.0.40 family inet unicast add-path receive
Configurez le numéro du système autonome.
[edit] user@R8# set routing-options autonomous-system 1
Si vous avez terminé de configurer l’appareil, validez la configuration.
user@R8# commit
Résultats
À partir du mode de configuration, confirmez votre configuration en saisissant les commandes show interfaces
, show protocols
, show policy-options
et show routing-options
. Si la sortie n’affiche pas la configuration prévue, répétez les instructions de cet exemple pour corriger la configuration.
user@R8# show interfaces fe-1/2/0 { unit 84 { family inet { address 10.0.48.2/24; } } } lo0 { unit 80 { family inet { address 10.0.0.80/32; } } }
user@R8# show protocols bgp { group rr { type internal; local-address 10.0.0.80; neighbor 10.0.0.40 { family inet { unicast { add-path { receive; } } } } } } ospf { area 0.0.0.0 { interface lo0.80 { passive; } interface fe-1/2/0.84; } }
user@R8# show routing-options autonomous-system 1;
Vérification
Vérifiez que la configuration fonctionne correctement.
- Vérification de la capacité des homologues BGP à envoyer et à recevoir plusieurs chemins
- Vérification que le routeur R1 annonce plusieurs chemins
- Vérification que le routeur R4 reçoit et annonce plusieurs chemins
- Vérification que le routeur R8 reçoit plusieurs chemins
- Vérification de l’ID du chemin
Vérification de la capacité des homologues BGP à envoyer et à recevoir plusieurs chemins
But
Assurez-vous que l’une ou les deux chaînes suivantes apparaissent dans la sortie de la show bgp neighbor
commande :
NLRI's for which peer can receive multiple paths: inet-unicast
NLRI's for which peer can send multiple paths: inet-unicast
Action
user@R1> show bgp neighbor 10.0.0.40 Peer: 10.0.0.40+179 AS 1 Local: 10.0.0.10+64227 AS 1 Type: Internal State: Established Flags: <Sync> ... NLRI's for which peer can receive multiple paths: inet-unicast ...
user@R4> show bgp neighbor 10.0.0.10 Peer: 10.0.0.10+64227 AS 1 Local: 10.0.0.40+179 AS 1 Type: Internal State: Established Flags: <Sync> ... NLRI's for which peer can send multiple paths: inet-unicast ...
user@R4> show bgp neighbor 10.0.0.80 Peer: 10.0.0.80+55416 AS 1 Local: 10.0.0.40+179 AS 1 Type: Internal State: Established (route reflector client)Flags: <Sync> ,,, NLRI's for which peer can receive multiple paths: inet-unicast ...
user@R8> show bgp neighbor 10.0.0.40 Peer: 10.0.0.40+179 AS 1 Local: 10.0.0.80+55416 AS 1 Type: Internal State: Established Flags: <Sync> ... NLRI's for which peer can send multiple paths: inet-unicast ...
Vérification que le routeur R1 annonce plusieurs chemins
But
Assurez-vous que plusieurs chemins d’accès à la destination 172.16.198.1/32 et plusieurs chemins d’accès à la destination 172.16.199.1/32 sont annoncés au routeur R4.
Action
user@R1> show route advertising-protocol bgp 10.0.0.40 inet.0: 21 destinations, 25 routes (21 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.50/32 10.0.15.2 100 2 2 I * 10.0.0.60/32 10.0.0.20 100 2 I * 10.0.0.70/32 10.0.0.30 100 2 I * 172.16.198.1/32 10.0.0.20 100 2 I 10.0.15.2 100 2 2 I * 172.16.199.1/32 10.0.0.20 100 2 I 10.0.0.30 100 2 I 10.0.15.2 100 2 2 I * 172.16.200.0/30 10.0.0.20 100 2 I
Sens
Lorsque vous voyez un préfixe et plusieurs sauts suivants, cela signifie que plusieurs chemins sont annoncés au routeur R4.
Vérification que le routeur R4 reçoit et annonce plusieurs chemins
But
Assurez-vous que plusieurs chemins d’accès à la destination 172.16.199.1/32 sont reçus du routeur R1 et annoncés au routeur R8. Assurez-vous que plusieurs chemins d’accès à la destination 172.16.198.1/32 sont reçus du routeur R1, mais qu’un seul chemin d’accès à cette destination est annoncé au routeur R8.
Action
user@R4> show route receive-protocol bgp 10.0.0.10 inet.0: 19 destinations, 22 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.50/32 10.0.15.2 100 2 2 I * 10.0.0.60/32 10.0.0.20 100 2 I * 10.0.0.70/32 10.0.0.30 100 2 I * 172.16.198.1/32 10.0.0.20 100 2 I 10.0.15.2 100 2 2 I * 172.16.199.1/32 10.0.0.20 100 2 I 10.0.0.30 100 2 I 10.0.15.2 100 2 2 I * 172.16.200.0/30 10.0.0.20 100 2 I
user@R4> show route advertising-protocol bgp 10.0.0.80 inet.0: 19 destinations, 22 routes (19 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.50/32 10.0.15.2 100 2 2 I * 10.0.0.60/32 10.0.0.20 100 2 I * 10.0.0.70/32 10.0.0.30 100 2 I * 172.16.198.1/32 10.0.0.20 100 2 I * 172.16.199.1/32 10.0.0.20 100 2 I 10.0.0.30 100 2 I 10.0.15.2 100 2 2 I * 172.16.200.0/30 10.0.0.20 100 2 I
Sens
La show route receive-protocol
commande indique que le routeur R4 reçoit deux chemins d’accès à la destination 172.16.198.1/32 et trois chemins d’accès à la destination 172.16.199.1/32. La show route advertising-protocol
commande indique que le routeur R4 n’annonce qu’un seul chemin vers la destination 172.16.198.1/32 et annonce les trois chemins vers la destination 172.16.199.1/32.
En raison de la stratégie de préfixe appliquée au routeur R4, le routeur R4 n’annonce pas de chemins multiples vers la destination 172.16.198.1/32. Le routeur R4 n’annonce qu’un seul chemin vers la destination 172.16.198.1/32, même s’il reçoit plusieurs chemins vers cette destination.
Vérification que le routeur R8 reçoit plusieurs chemins
But
Assurez-vous que le routeur R8 reçoit plusieurs chemins d’accès à la destination 172.16.199.1/32 via le routeur R4. Assurez-vous que le routeur R8 ne reçoit qu’un seul chemin d’accès à la destination 172.16.198.1/32 via le routeur R4.
Action
user@R8> show route receive-protocol bgp 10.0.0.40 inet.0: 18 destinations, 20 routes (18 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 10.0.0.50/32 10.0.15.2 100 2 2 I * 10.0.0.60/32 10.0.0.20 100 2 I * 10.0.0.70/32 10.0.0.30 100 2 I * 172.16.198.1/32 10.0.0.20 100 2 I * 172.16.199.1/32 10.0.0.20 100 2 I 10.0.0.30 100 2 I 10.0.15.2 100 2 2 I * 200.1.1.0/30 10.0.0.20 100 2 I
Vérification de l’ID du chemin
But
Sur les périphériques en aval, routeur R4 et routeur R8, vérifiez qu’un ID de chemin identifie le chemin de manière unique. Cherchez la Addpath Path ID:
ficelle.
Action
user@R4> show route 172.16.199.1/32 detail inet.0: 18 destinations, 20 routes (18 active, 0 holddown, 0 hidden) 172.16.199.1/32 (3 entries, 3 announced) *BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 9 Source: 10.0.0.10 Next hop type: Router, Next hop index: 676 Next hop: 10.0.14.1 via lt-1/2/0.41, selected Protocol next hop: 10.0.0.20 Indirect next hop: 92041c8 262146 State: <Active Int Ext> Local AS: 1 Peer AS: 1 Age: 1:44:37 Metric2: 2 Task: BGP_1.10.0.0.10+64227 Announcement bits (3): 2-KRT 3-BGP RT Background 4-Resolve tree 1 AS path: 2 I (Originator) Cluster list: 10.0.0.10 AS path: Originator ID: 10.0.0.20 Accepted Localpref: 100 Router ID: 10.0.0.10 Addpath Path ID: 1 BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 4 Source: 10.0.0.10 Next hop type: Router, Next hop index: 676 Next hop: 10.0.14.1 via lt-1/2/0.41, selected Protocol next hop: 10.0.0.30 Indirect next hop: 92042ac 262151 State: <NotBest Int Ext> Inactive reason: Not Best in its group - Router ID Local AS: 1 Peer AS: 1 Age: 1:44:37 Metric2: 2 Task: BGP_1.10.0.0.10+64227 Announcement bits (1): 3-BGP RT Background AS path: 2 I (Originator) Cluster list: 10.0.0.10 AS path: Originator ID: 10.0.0.30 Accepted Localpref: 100 Router ID: 10.0.0.10 Addpath Path ID: 2 BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 4 Source: 10.0.0.10 Next hop type: Router, Next hop index: 676 Next hop: 10.0.14.1 via lt-1/2/0.41, selected Protocol next hop: 10.0.15.2 Indirect next hop: 92040e4 262150 State: <Int Ext> Inactive reason: AS path Local AS: 1 Peer AS: 1 Age: 1:44:37 Metric2: 2 Task: BGP_1.10.0.0.10+64227 Announcement bits (1): 3-BGP RT Background AS path: 2 2 I Accepted Localpref: 100 Router ID: 10.0.0.10 Addpath Path ID: 3
user@R8> show route 172.16.199.1/32 detail inet.0: 17 destinations, 19 routes (17 active, 0 holddown, 0 hidden) 172.16.199.1/32 (3 entries, 1 announced) *BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 9 Source: 10.0.0.40 Next hop type: Router, Next hop index: 1045 Next hop: 10.0.48.1 via lt-1/2/0.84, selected Protocol next hop: 10.0.0.20 Indirect next hop: 91fc0e4 262148 State: <Active Int Ext> Local AS: 1 Peer AS: 1 Age: 1:56:51 Metric2: 3 Task: BGP_1.10.0.0.40+179 Announcement bits (2): 2-KRT 4-Resolve tree 1 AS path: 2 I (Originator) Cluster list: 10.0.0.40 10.0.0.10 AS path: Originator ID: 10.0.0.20 Accepted Localpref: 100 Router ID: 10.0.0.40 Addpath Path ID: 1 BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 4 Source: 10.0.0.40 Next hop type: Router, Next hop index: 1045 Next hop: 10.0.48.1 via lt-1/2/0.84, selected Protocol next hop: 10.0.0.30 Indirect next hop: 91fc1c8 262152 State: <NotBest Int Ext> Inactive reason: Not Best in its group - Router ID Local AS: 1 Peer AS: 1 Age: 1:56:51 Metric2: 3 Task: BGP_1.10.0.0.40+179 AS path: 2 I (Originator) Cluster list: 10.0.0.40 10.0.0.10 AS path: Originator ID: 10.0.0.30 Accepted Localpref: 100 Router ID: 10.0.0.40 Addpath Path ID: 2 BGP Preference: 170/-101 Next hop type: Indirect Next-hop reference count: 4 Source: 10.0.0.40 Next hop type: Router, Next hop index: 1045 Next hop: 10.0.48.1 via lt-1/2/0.84, selected Protocol next hop: 10.0.15.2 Indirect next hop: 91fc2ac 262153 State: <Int Ext> Inactive reason: AS path Local AS: 1 Peer AS: 1 Age: 1:56:51 Metric2: 3 Task: BGP_1.10.0.0.40+179 AS path: 2 2 I (Originator) Cluster list: 10.0.0.40 AS path: Originator ID: 10.0.0.10 Accepted Localpref: 100 Router ID: 10.0.0.40 Addpath Path ID: 3
