Configuration PWHT (Pseudowire Headend Termination)
Vue d’ensemble PWHT
La terminaison de tête de réseau de pseudowire (PWHT) connecte un circuit L2 à partir d’un nud d’accès directement à un service L3 au niveau du nud de service.

Avantages du PWHT
-

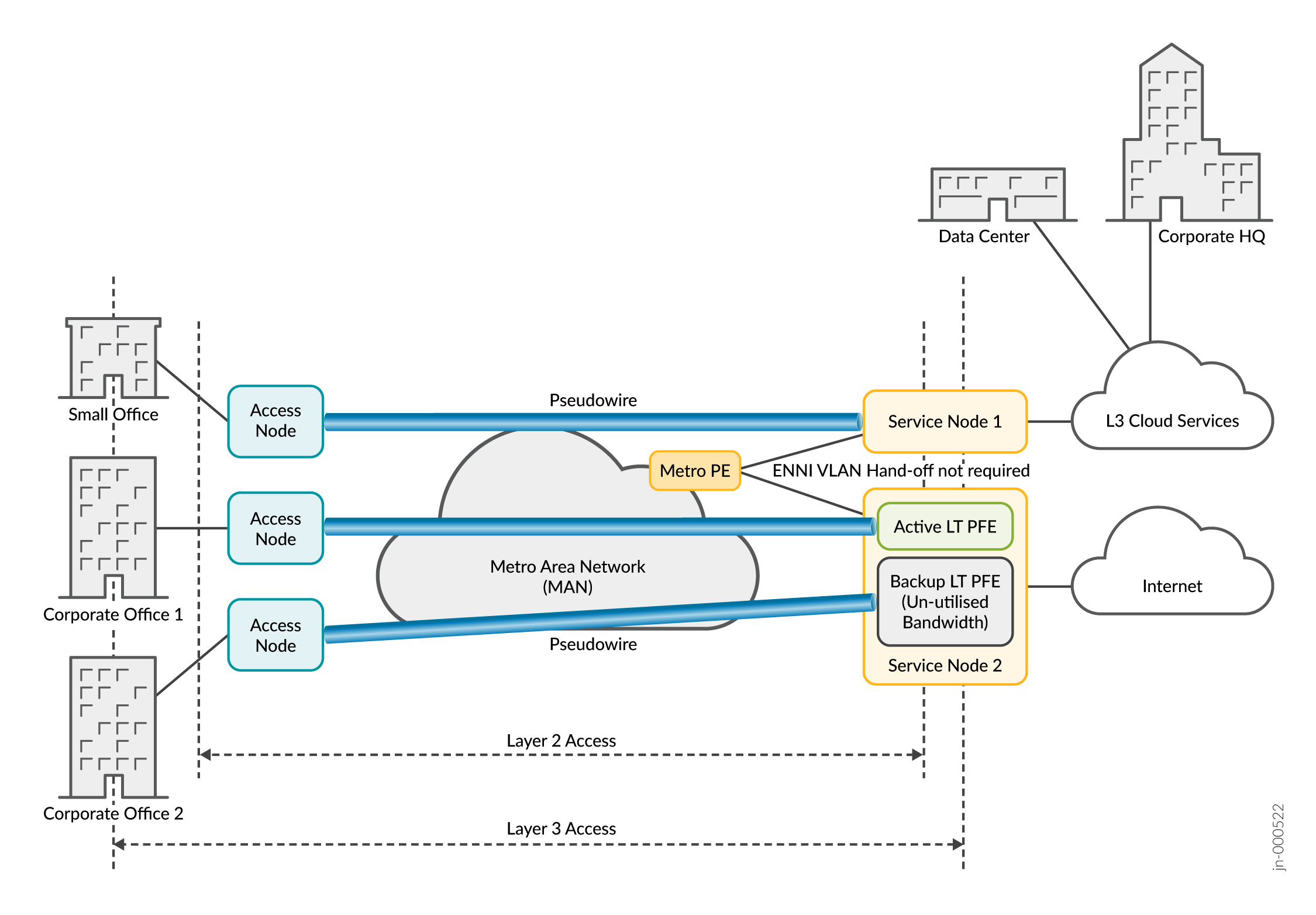

Le PWHT vous permet de connecter un circuit dédié L2 directement à un service L3, tel qu’un VPN L3 ou un EVPN, au niveau du Provider Edge (PE). Le pseudowire traditionnel ne peut se connecter qu’à la périphérie du métro, ce qui nécessite un transfert VPN entre le routeur PE et le routeur de périphérie du métro.
PWHT RLT Configuration Modes
Le PWHT ancre une interface de service pseudowire (ps) sur un tunnel logique (lt) ou un tunnel logique redondant (RLT). L’équilibrage de charge nécessite que l’interface ps soit ancrée sur un RLT.
Pour qu’un RLT fonctionne, vous devez avoir au moins deux interfaces lt qui sont membres du RLT. Chaque interface lt s’ancre sur un moteur de transfert de paquets différent.
Lorsque vous ajoutez plus de deux interfaces de tunnel logique en tant que membres d’un RLT, tous les membres du lt passent par défaut en mode actif. Vous pouvez ajouter jusqu’à 32 tunnels logiques en tant que membres d’un RLT.
Lorsque vous ajoutez seulement deux tunnels logiques au RLT, vous pouvez configurer les membres de l’une des deux manières suivantes :
-
Un membre en mode actif et l’autre en mode secondaire
-
Les deux membres en mode actif (avec ou sans ciblage)
Nous prenons en charge trois configurations PWHT RLT possibles :
Mode de sauvegarde active
Le mode de sauvegarde active est l’endroit où vous avez au moins une interface de tunnel logique (lt) en mode actif tandis que l’autre interface lt est en mode de sauvegarde. En cas de défaillance du lt actif, le lt de secours devient actif. Vous bénéficiez d’une redondance en cas de défaillance du réseau ou du matériel, mais vous ne pouvez pas utiliser la bande passante du lt de sauvegarde.
Mode actif-actif sans ciblage
En mode actif-actif sans ciblage, tous les membres RLT transfèrent activement le trafic. Cela vous permet d’utiliser toute la bande passante de votre PWHT. Le trafic est équilibré en charge entre les interfaces lt membres. Les étiquettes FAT (Flow-aware Transport) doivent être configurées pour que l’équilibrage de charge fonctionne correctement dans ce mode.
Mode actif-actif avec ciblage
À partir de Junos OS version 23.1R1, nous prenons en charge le mode actif-actif avec ciblage pour les cas d’utilisation de périphérie d’entreprise.
Lorsque vous utilisez le mode actif-actif avec le ciblage, toutes les interfaces lt membres du RLT d’ancrage sont actives. Le mode actif-actif avec ciblage offre plusieurs avantages en plus de l’utilisation maximale de la bande passante. Vous configurez des listes de distribution, chacune contenant au moins un lt , pour cibler le trafic vers des interfaces spécifiques. Les listes de distribution garantissent également une modélisation du trafic et un maintien de l’ordre précis s’il n’y a qu’un seul lieutenant dans chaque liste.
Voir également
Configuration du mode de sauvegarde active PWHT
Le mode de sauvegarde active vous offre une redondance en cas de défaillance du réseau ou de l’équipement sur votre PWHT. Une interface de tunnel logique (lt) transmet activement le trafic via le PWHT, tandis que l’autre lt attend en mode de secours. Vous n’utiliserez pas pleinement la bande passante disponible pour l’interface de service, car l’une des interfaces lt est en mode de secours.

- Avantages du mode de sauvegarde active
- Configuration
- Vérification opérationnelle
- Vérification de la configuration
Avantages du mode de sauvegarde active
-
Redondance du réseau
-
Configuration facile
Configuration
Pour configurer le mode de sauvegarde active, configurez d’abord votre interface de service pseudowire et votre tunnel logique redondant (RLT) avec deux interfaces de tunnel logique.
Pour plus d’informations sur la configuration des interfaces de tunnel logique et des tunnels logiques redondants, reportez-vous à la section Connexion de systèmes logiques à l’aide d’interfaces de tunnel logiques.
Pour plus d’informations sur la configuration des interfaces pseudowire, reportez-vous à la section MPLS Pseudowires Configuration.
-
Configurez une interface de tunnel logique (lt) en tant qu’interface active.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name active
-
Configurez la deuxième interface lt en tant qu’interface de secours.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name backup
Vérification opérationnelle
Utilisez la commande show interfaces redundancy rlt-number
pour vérifier l’état des interfaces lt dans le RLT. L’exemple ci-dessous montre que le RLT utilise l’interface lt principale pour transmettre le trafic avec les deux interfaces lt en ligne.
[edit] user@host# run show interfaces redundancy rlt0 Interface State Last change Primary Secondary Current status rlt0 On Primary 00:01:24 lt-0/0/10 lt-1/0/10 both up
Vérification de la configuration
Utilisez la show interfaces
commande pour confirmer votre configuration de sauvegarde active. Chaque interface lt membre au sein du RLT est affichée, ainsi que son état en tant qu’actif ou de secours. Pour passer d’un lt à l’état actif ou de secours, répétez l’une des étapes ci-dessus si nécessaire.
[edit] user@host# show interfaces rlt0 rlt0 { redundancy-group { member-interface lt-0/0/10 { active; } member-interface lt-1/0/10 { backup; } } }
Reportez-vous à la section redundancy-group (Redundant Tunnel) pour plus de détails.
Configuration du mode actif-actif PWHT sans ciblage
Le mode actif-actif sans ciblage place toutes les interfaces de tunnel logique (LT) membres du tunnel logique redondant (RLT) d’ancrage dans un état actif. Le trafic est géré automatiquement sur les interfaces LT actives. Cela vous permet de maximiser votre utilisation de la bande passante réservée pour une connexion PWHT. Montre comment le trafic est dirigé dans ce mode.

Avantages du mode actif-actif sans ciblage
-
La bande passante n’est pas gaspillée en mode veille.
-
Équilibrage de charge automatique. Le trafic est équilibré entre toutes les interfaces LT actives.
Configuration
Pour configurer le mode actif-actif sans ciblage, configurez d’abord votre interface de service pseudowire et votre tunnel logique redondant (RLT) avec au moins deux interfaces de tunnel logique.
Pour plus d’informations sur la configuration des interfaces pseudowire, reportez-vous à la section MPLS Pseudowires Configuration.
Pour plus d’informations sur la configuration des interfaces de tunnel logique et des tunnels logiques redondants, reportez-vous à la section Connexion de systèmes logiques à l’aide d’interfaces de tunnel logiques.
Procédure étape par étape
-
Configurez toutes les interfaces lt membres pour le mode actif. Si vous avez plus de deux interfaces lt membres, les interfaces sont actives par défaut.
[edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
Activez les étiquettes de flux FAT sur votre circuit L2. Les étiquettes de flux FAT vous permettent d’équilibrer la charge du trafic en amont. Si les étiquettes FAT ne sont pas activées, le trafic ne sera pas équilibré en charge sur les interfaces LT actives.
[edit protocols] user@host# set protocols l2circuit neighbor neighbor-id interface ps-service-interface virtual-circuit-id circuit-id flow-label-receive flow-label transmit
Configuration du mode actif-actif PWHT avec ciblage
Le mode actif-actif avec ciblage place toutes les interfaces de tunnel logique (lt) dans un état actif. Les interfaces lt sont membres du tunnel logique redondant d’ancrage (RLT). Une modélisation du trafic et un contrôle précis peuvent être garantis dans ce mode. Figure 4 montre comment fonctionne le mode actif-actif avec ciblage dans le RLT.

- Avantages du mode actif-actif avec ciblage
- Configuration
- Procédure étape par étape
- Exemple de configuration
Avantages du mode actif-actif avec ciblage
-
Ciblez le trafic vers des interfaces spécifiques.
-
Tirez pleinement parti de la bande passante pseudowire disponible.
-
Modélisation du trafic et contrôle à l’aide de listes de distribution.
Configuration
Pour configurer le mode actif-actif avec le ciblage, configurez d’abord votre interface de service pseudowire et RLT. Vous devez avoir au moins deux interfaces lt en tant que membres du RLT.
Pour plus d’informations sur la configuration des interfaces pseudowire, reportez-vous à la section MPLS Pseudowires Configuration.
Pour plus d’informations sur la configuration des interfaces de tunnel logique et des tunnels logiques redondants, consultez Connexion de systèmes logiques à l’aide d’interfaces de tunnel logique. .
Procédure étape par étape
-
Mettez toutes les interfaces lt membres en mode actif. Si plus de deux interfaces lt sont membres du RLT, alors toutes les interfaces lt sont actives par défaut.
[edit] user@host# edit interfaces rlt-name [edit interfaces rlt-name] user@host# set redundancy-group member-interface lt-interface-name
-
Définissez l’interface pseudowire (ps) sur le ciblage manuel.
[edit interfaces] user@host# set interfaces ps-interface-name targeted-options type manual
-
Attribuez vos interfaces de tunnel logique (lt) à des listes de distribution (dl).
REMARQUE :Pour une modélisation du trafic et un contrôle précis, chaque liste de distribution ne doit contenir qu’une seule interface LT . Si plusieurs interfaces lt sont incluses dans une liste de distribution, les fonctionnalités de mise en forme et de contrôle ne sont pas garanties.
[edit interfaces] user@host# set interfaces lt-name logical-tunnel-options distribution-list dl-name
-
Affectez vos listes de distribution à une interface pseudowire et configurez-les en tant que listes primaires et de secours. Figure 5 Affiche le flux de trafic pour garantir la mise en forme et le contrôle.
[edit interfaces] user@host# set interfaces ps-interface-name unit unit-number targeted-distribution primary-list dl-name user@host# set interfaces ps-interface-name unit unit-number targeted distribution backup-list dl-name
Figure 5 : Mode actif-actif avec mise en forme et contrôle garantis
Exemple de configuration
À partir du mode configuration, confirmez votre configuration en entrant la show interfaces
commande.
[edit] user@host# show interfaces rlt0 { redundancy-group { member-interface lt-0/0/0; member-interface lt-1/0/0; } } lt-0/0/0 { logical-tunnel-options { distribution-list L0; } } lt-1/0/0 { logical-tunnel-options { distribution-list L1; } } ps1 { anchor-point { rlt0; } targeted-options { type manual; } unit 0 { encapsulation ethernet-ccc; } unit 1 { family inet { address 192.168.1.2/24; } targeted-distribution { primary-list L0; backup-list L1; } } }
