Interfaces série
Cette rubrique traite des interfaces série et de la configuration du protocole de ligne série, du mode de synchronisation série, de la gestion du signal série, du circuit DTR série, des polarités du signal série, de la capacité de bouclage série et du codage de ligne série.
Présentation des interfaces série
Les périphériques qui communiquent via une interface série sont divisés en deux classes : l’équipement terminal de données (DTE) et l’équipement de terminaison de circuit de données (DCE). Les cartes d’interface physique série (PIC) Juniper Networks possèdent deux ports par PIC et prennent en charge la transmission de données en duplex intégral. Ces PICs ne prennent en charge que le mode DTE. sur le PIC de série. Tableau 1 Spécifie les détails clés des interfaces série.
Détails de l’interface |
Description |
|---|---|
Nom de l’interface |
Interface série |
Pris en charge sur |
Pour plus d’informations sur la prise en charge des plates-formes, consultez Outil de compatibilité matérielle (HCT). |
Normes pour configurer le type d’interfaces série |
|
Fonctionnalités prises en charge |
|
Propriétés logiques |
Il n’existe pas de propriétés logiques spécifiques à l’interface série. Pour plus d’informations sur les propriétés logiques générales que vous pouvez configurer, reportez-vous à la section Configuration des propriétés de l’interface logique. Cette prise en charge sur les interfaces série est la même que la prise en charge LFI et MLPPP existante sur les interfaces T1 et E1. |
- Transmissions série
- GPIM série synchrone à 8 ports sur les équipements SRX
- Avantages des interfaces série
Transmissions série
Dans les communications série de base, neuf signaux sont essentiels à la transmission. Chaque signal est associé à une broche dans le connecteur à 9 broches ou à 25 broches. Tableau 2 répertorie et définit les signaux série et leurs sources.
Nom du signal |
Définition |
Signal Source |
|---|---|---|
TD |
Données transmises |
DTE |
RD |
Données reçues |
DCE |
RTS |
Demande d’envoi |
DTE |
CTS |
Feu vert pour l’envoi |
DCE |
DSR |
Prêt pour l’ensemble de données |
DCE |
Mise à la terre du signal |
Signal de mise à la terre |
– |
CD |
Détection de porteuse |
– |
DTR |
Prêt pour les terminaux de données |
DTE |
RI |
Indicateur de sonnerie |
– |
Serial line protocol guidelines:
Le DCE transmet un signal DSR au DTE, qui répond par un signal DTR. Le lien est ainsi établi et le trafic peut passer.
Lorsque l’appareil DTE est prêt à recevoir des données :
Il règle son signal RTS sur un état marqué tous les 1 pour indiquer au DCE qu’il peut transmettre des données. Si l’ETTD n’est pas en mesure de recevoir des données, en raison des conditions de la mémoire tampon, par exemple, il définit le signal RTS sur toutes les 0.
Il règle son signal CTS sur un état marqué pour indiquer à l’ETTD qu’il peut transmettre des données. Si le DCE n’est pas en mesure de recevoir des données, il définit le signal CTS sur tous les 0.
Lorsque vous envoyez des informations, il transmet des données sur les lignes de données transmises (TD) et reçoit des données sur les lignes de données reçues (RD) :
Ligne TD : ligne par laquelle les données sont transmises d’un périphérique DTE à un périphérique DCE
Ligne RD : ligne par laquelle les données sont transmises d’un périphérique DCE à un périphérique DTE
Le nom du fil n’indique pas la direction du flux de données.
Lorsqu’un port série est ouvert, l’équipement DTE définit son signal DTR sur un état marqué. De même, le DCE règle son signal DSR sur un état marqué. Cependant, en raison de la négociation qui a lieu avec les signaux RTS et CTS, les signaux DTR et DSR ne sont pratiquement pas utilisés.
Les signaux de détection de porteuse et d’indicateur de sonnerie détectent les connexions avec les modems distants et ces signaux sont à peine utilisés.
GPIM série synchrone à 8 ports sur les équipements SRX

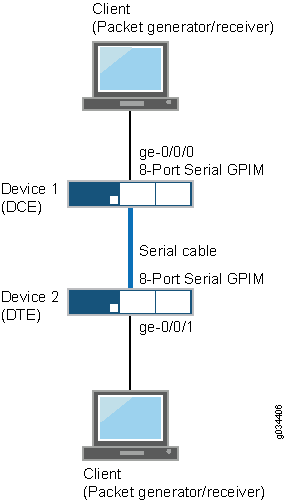

Un module d’interface physique de fond de panier Gigabit (GPIM) est une carte d’interface réseau (NIC) que vous pouvez installer dans les emplacements avant de la passerelle de services SRX550 pour fournir des connexions physiques à un réseau local ou étendu. Le GPIM série synchrone à 8 ports fournit la connexion physique aux types de supports réseau série, en recevant les paquets entrants et en transmettant les paquets sortants du réseau. En plus de transférer les paquets pour traitement, le GPIM assure le tramage et la signalisation de vitesse de ligne. Ce GPIM fournit 8 ports qui fonctionnent en mode synchronisé et prend en charge un débit de ligne de 64 Mbps ou 8 Mbps par port.
Pour plus d’informations sur la configuration du GPIM série à 8 ports, reportez-vous à la section Configuration de base du GPIM série à 8 ports.
Features Supported on 8-Port Synchronous Serial GPIM
Tableau 3 répertorie les fonctionnalités prises en charge par le GPIM série synchrone à 8 ports.
Fonctionnalités |
Description |
|---|---|
Modes de fonctionnement (sélection automatique basée sur le câble, aucune configuration requise) |
|
Synchronisation |
|
Fréquences d’horloge (vitesses de transmission) |
1,2 KHz à 8,0 MHz REMARQUE :
Les interfaces série RS-232 peuvent provoquer une erreur avec une fréquence d’horloge supérieure à 200 KHz. |
MTU |
9192 octets, la valeur par défaut est de 1504 octets |
Fonctionnalités HDLC |
|
Encodage de ligne |
NRZ et NRZI |
Inverser les données |
Favorise |
Protocole de ligne |
EIA530/EIA530A, X.21, RS-449, RS-232, V.35 |
Câbles de données |
Câble séparé pour chaque protocole de ligne (modes DTE/DCE) |
Compteurs d’erreurs (conformité aux spécifications ANSI) |
Favorise |
Alarmes et défauts |
|
Signal de données |
Horloge Rx |
Signaux de commande |
|
Resynchronisation automatique série |
|
Fonctions de diagnostic |
|
Entités de couche 2 |
Encapsulation
|
Fonctionnalités SNMP |
Informations SNMP à recevoir sur chaque port
|
Chèque anti-contrefaçon |
Favorise |
Avantages des interfaces série
Les interfaces série sont un moyen simple et rentable de connecter des appareils d’émission et de réception ou des circuits intégrés. Une interface série nécessite moins de fils conducteurs (souvent un seul) que les autres interfaces, ce qui facilite la mise en œuvre.
Les interfaces série prennent en charge la communication longue distance.
Configurer le protocole de ligne série
Configurer le protocole de ligne série
Par défaut, les interfaces série utilisent le protocole de ligne EIA-530. Vous pouvez configurer chaque port du PIC indépendamment pour utiliser l’un des protocoles de ligne suivants :
EIA-530
V.35
X.21
Pour configurer le protocole de ligne série :
line-protocol , en spécifiant l’option eia530, v.35ou x.21 : line-protocol protocol;
Vous pouvez inclure ces instructions aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Pour plus d’informations sur les interfaces série, reportez-vous aux sections suivantes :
Paramètres par défaut de l’interface série
Paramètres par défaut de l’interface série
- Paramètres par défaut de l’interface EIA-530
- V.35 Paramètres par défaut de l’interface
- X.21 Paramètres par défaut de l’interface
Paramètres par défaut de l’interface EIA-530
Si vous n’incluez pas l’instruction line-protocol ou si vous configurez explicitement le protocole de ligne EIA-530 par défaut, les paramètres par défaut sont les suivants :
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
tm normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
tm-polarity positive;
Sur les routeurs M Series, vous pouvez définir le mode de synchronisation DCE pour les interfaces EIA-530 et valider. Aucun message d’erreur ne s’affiche et la CLI n’est pas bloquée.
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
V.35 Paramètres par défaut de l’interface
Si vous incluez l’instruction line-protocol v.35 , les paramètres par défaut sont les suivants :
dce-options | dte-options {
cts normal;
dcd normal;
dsr normal;
dtr normal;
rts normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
cts-polarity positive;
dcd-polarity positive;
dsr-polarity positive;
dtr-circuit balanced;
dtr-polarity positive;
encoding nrz;
rts-polarity positive;
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
X.21 Paramètres par défaut de l’interface
Si vous incluez l’instruction line-protocol x.21 , les paramètres par défaut sont les suivants :
dce-options | dte-options {
control-signal normal;
indication normal;
}
clock-rate 16.384mhz;
clocking-mode loop;
control-polarity positive;
encoding nrz;
indication-polarity positive;
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instructions d’interface série non valides
Les sections suivantes présentent les instructions de configuration non valides pour chaque type d’interface série. Si vous incluez les instructions suivantes dans la configuration, un message d’erreur indique l’emplacement de l’erreur et la configuration n’est pas activée.
- Instructions d’interface EIA-530 non valides
- Instructions d’interface V.35 non valides
- Instructions d’interface X.21 non valides
Instructions d’interface EIA-530 non valides
Si vous n’incluez pas l’instruction line-protocol ou si vous configurez explicitement le protocole de ligne EIA-530 par défaut, les instructions suivantes ne sont pas valides :
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instructions d’interface V.35 non valides
Si vous incluez l’instruction line-protocol v.35 , les instructions suivantes ne sont pas valides :
dce-options | dte-options {
control-signal (assert | de-assert | normal);
indication (ignore | normal | require);
tm (ignore | normal | require);
}
control-polarity (negative | positive);
indication-polarity (negative | positive);
loopback (dce-local | dce-remote);
tm-polarity (negative | positive);
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Instructions d’interface X.21 non valides
Si vous incluez l’instruction line-protocol x.21 , les instructions suivantes ne sont pas valides :
dce-options | dte-options {
cts (ignore | normal | require);
dcd (ignore | normal | require);
dsr (ignore | normal | require);
dtr (assert | de-assert | normal);
rts (assert | de-assert | normal);
tm (ignore | normal | require);
}
clocking-mode (dce | internal);
cts-polarity (negative | positive);
dce-polarity (negative | positive);
dsr-polarity (negative | positive);
dtr-circuit (balanced | unbalanced);
dtr-polarity (negative | positive);
loopback (dce-local | dce-remote);
rts-polarity (negative | positive);
tm-polarity (negative | positive);
Vous pouvez inclure l’instruction line-protocol aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurer le mode d’horloge série
- Configurer le mode d’horloge série
- Inverser l’horloge de transmission de l’interface série
- Configurer la fréquence d’horloge DTE
Configurer le mode d’horloge série
Par défaut, les interfaces série utilisent le mode de synchronisation en boucle. Pour les interfaces EIA-530 et V.35, vous pouvez configurer chaque port du PIC indépendamment pour utiliser le mode de synchronisation en boucle, DCE ou interne. Pour les interfaces X.21, seul le mode d’horloge en boucle est pris en charge.
Les trois modes de synchronisation fonctionnent comme suit :
Mode de synchronisation en boucle : utilise l’horloge RX du DCE pour synchroniser les données du DCE vers le DTE.
Mode de synchronisation DCE : utilise l’horloge TXC, qui est générée par le DCE spécifiquement pour être utilisée par l’ETTD en tant qu’horloge d’émission de l’ETD.
Mode de synchronisation interne : également connu sous le nom de synchronisation de ligne, il utilise une horloge générée en interne. Vous pouvez configurer la vitesse de cette horloge en incluant l’instruction
clock-rateaux niveaux ou[edit interfaces se-fpc/pic/port dte-options]de la[edit interfaces se-pim/0/port serial-options]hiérarchie. Pour plus d’informations sur la fréquence d’horloge DTE, reportez-vous à la section Configurer la fréquence d’horloge DTE.
Notez que le mode de synchronisation DCE et le mode de synchronisation en boucle utilisent des horloges externes générées par le DCE.

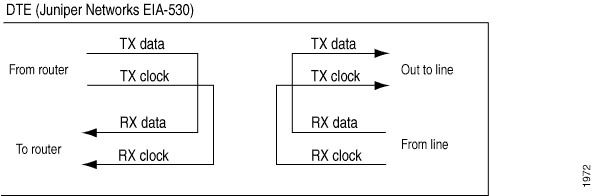

Figure 1 affiche les sources d’horloge des modes de boucle, de DCE et de synchronisation interne.
Pour configurer le mode de synchronisation d’une interface série, incluez l’instruction clocking-mode suivante :
clocking-mode (dce | internal | loop);
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Inverser l’horloge de transmission de l’interface série
Lorsqu’un mode de synchronisation temporisé en externe (DCE ou boucle) est utilisé, de longs câbles peuvent introduire un déphasage de l’horloge et des données transmises par DTE. À grande vitesse, ce déphasage peut provoquer des erreurs. L’inversion de l’horloge de transmission corrige le déphasage, réduisant ainsi les taux d’erreur.
Par défaut, l’horloge de transmission n’est pas inversée. Pour inverser l’horloge de transmission, incluez l’instruction transmit-clock invert suivante :
transmit-clock invert;
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurer la fréquence d’horloge DTE
Par défaut, l’interface série a une fréquence d’horloge de 16,384 MHz. Pour les interfaces EIA-530 et V.35 avec mode de synchronisation interne configuré, vous pouvez configurer la fréquence d’horloge.
Pour configurer la fréquence d’horloge, incluez l’instruction clock-rate suivante :
clock-rate rate;
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Vous pouvez configurer les vitesses d’interface suivantes :
2,048 millions de MHz
2,341 millions de pixels
2,731 millions de pixels
3,277 millions de pixels
4,096 millions de pixels
5,461 millions de pixels
8,192 millions de pixels
16,384 MHz
Bien que l’interface série soit conçue pour être utilisée à la fréquence par défaut de 16,384 MHz, vous devrez peut-être utiliser une vitesse plus lente si l’une des conditions suivantes prévaut :
Le câble d’interconnexion est trop long pour un fonctionnement efficace.
Le câble d’interconnexion est exposé à une source de bruit parasite qui peut provoquer une tension indésirable supérieure à +1 volt mesurée différemment entre le conducteur du signal et le circuit commun à l’extrémité de charge du câble, avec une résistance de 50 ohms substituée au générateur.
Vous devez minimiser les interférences avec d’autres signaux.
Il faut inverser les signaux.
Pour plus d’informations sur la relation entre le débit de signalisation et la distance entre le câble d’interface, reportez-vous aux normes suivantes :
EIA-422-A, Caractéristiques électriques des circuits d’interface numérique à tension équilibrée
EIA-423-A, Caractéristiques électriques des circuits d’interface numérique à tension asymétrique
Configurer la gestion du signal série
Par défaut, la gestion normale des signaux est activée pour tous les signaux. Pour chaque signal, l’option s’applique normal au traitement normal du signal pour ce signal, tel que défini par les normes suivantes :
Norme TIA/EIA 530
Recommandation UIT-T V.35
Recommandation UIT-T X.21
Tableau 4 Affiche les modes d’interface série qui prennent en charge chaque type de signal.
Signal |
Interfaces série |
|---|---|
| Signaux From-DCE | |
Envoi approuvé (CTS) |
EIA-530 et V.35 |
Détection des supports de données (DCD) |
EIA-530 et V.35 |
Prêt pour l’ensemble de données (DSR) |
EIA-530 et V.35 |
Indication |
X.21 uniquement |
Mode d’essai (TM) |
EIA-530 uniquement |
| Signaux To-DCE | |
Signal de commande |
X.21 uniquement |
Prêt pour le transfert de données (DTR) |
EIA-530 et V.35 |
Demande d’envoi (RTS) |
EIA-530 et V.35 |
Pour configurer les caractéristiques du signal de l’interface série, incluez l’instruction dce-options or dte-options :
dce-options |dte-options { control-signal (assert | de-assert | normal); cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require); dtr signal-handling-option; ignore-all; indication (ignore | normal | require); rts (assert | de-assert | normal); tm (ignore | normal | require); }
Vous pouvez inclure ces instructions aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Pour les interfaces EIA-530 et V.35, configurez les signaux to-DCE en incluant les dtr instructions et, en spécifiant l’option assert, rtsde-assertou normal :
dtr (assert | de-assert | normal); rts (assert | de-assert | normal);
Pour les interfaces X.21, configurez les signaux to-DCE en incluant l’instruction control-signal , en spécifiant l’option assert, de-assertou normal :
control-signal (assert | de-assert | normal);
On parle d’assertion lorsque le côté positif d’un signal donné est à la tension de sortie potentielle de haut niveau (Voh), tandis que le côté négatif du même signal est à la tension de sortie potentielle de bas niveau (Vol). La désassertion se produit lorsque le côté positif d’un signal donné est au potentiel Vol, tandis que le côté négatif du même signal est au potentiel Voh.
Pour le signal DTR, vous pouvez configurer le traitement normal du signal à l’aide du signal pour la resynchronisation automatique en incluant l’instruction dtr et en spécifiant l’option auto-synchronize :
dtr { auto-synchronize { duration milliseconds; interval seconds; } }
La durée d’impulsion de la resynchronisation peut être comprise entre 1 et 1000 millisecondes. L’intervalle de décalage pour la resynchronisation peut être compris entre 1 et 31 secondes.
Pour les interfaces EIA-530 et V.35, configurez les signaux from-DCE en incluant les ctsinstructions , dcd, et, en dsr spécifiant l’option ignore, normalou require :
cts (ignore | normal | require); dcd (ignore | normal | require); dsr (ignore | normal | require);
Pour les interfaces X.21, configurez les signaux from-DCE en incluant l’instruction indication , en spécifiant l’option ignore, normalou require :
indication (ignore | normal | require);
Pour les interfaces EIA-530 uniquement, vous pouvez configurer la signalisation from-DCE test-mode (TM) en incluant l’instructiontm, en spécifiant le , normalou require l’option ignore:
tm (ignore | normal | require);
Pour spécifier que le signal from-DCE doit être affirmé, incluez l’option require dans la configuration. Pour spécifier que le signal from-DCE doit être ignoré, incluez l’option ignore dans la configuration.
Pour les interfaces V.35 et X.21, vous ne pouvez pas inclure l’instruction tm dans la configuration.
Pour les interfaces X.21, vous ne pouvez pas inclure les ctsinstructions , dcd, dsr, dtret rts dans la configuration.
Pour les interfaces EIA-530 et V.35, vous ne pouvez pas inclure les control-signal instructions et indication dans la configuration.
Pour obtenir la liste complète des instructions d’options série qui ne sont pas prises en charge par chaque mode d’interface série, reportez-vous à la section Instructions d’interface série non valides.
Pour revenir à la gestion normale du signal par défaut, supprimez l’instruction require, ignore, assert, de-assertou auto-synchronize de la configuration, comme indiqué dans l’exemple suivant :
[edit] user@host# delete interfaces se-fpc/pic/port dte-options control-leads cts require
Pour configurer explicitement la gestion normale du signal, incluez l’instruction avec l’option control-signalnormal :
control-signal normal;
Vous pouvez configurer l’interface série pour qu’elle ignore tous les fils de contrôle en incluant l’instruction ignore-all suivante :
ignore-all;
Vous ne pouvez inclure l’instruction ignore-all dans la configuration que si vous n’activez pas explicitement d’autres options de gestion des signaux au niveau de [edit interfaces se-fpc/pic/port serial-options dte-options] la [edit interfaces se-pim/0/port serial-options dce-options] hiérarchie.
Vous pouvez inclure les control-signalinstructions , cts, dsrdcdindicationdtrrtset , aux tm niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options dte-options][edit interfaces se-fpc/pic/port serial-options dte-options]
Configurer le circuit DTR série
Un circuit équilibré a deux courants qui sont égaux en amplitude et opposés en phase. Un circuit asymétrique a un courant et une terre ; Si une paire de bornes est asymétrique, un côté est connecté à la terre électrique et l’autre transporte le signal. Par défaut, le circuit DTR est équilibré.
Pour les interfaces EIA-530 et V.35, configurez le circuit DTR en incluant l’instruction dtr-circuit suivante :
dtr-circuit (balanced | unbalanced);
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurer les polarités du signal série
Les interfaces série utilisent une technique de signalisation différentielle de protocole. Des deux signaux série associés à un circuit, celui appelé signal A est désigné par un signe plus, et celui appelé signal B est désigné par un signe moins ; par exemple, DTR+ et DTR–. Si le DTR est faible, alors le DTR+ est négatif par rapport au DTR–. Si le DTR est élevé, alors le DTR+ est positif par rapport au DTR–.
Par défaut, toutes les polarités du signal sont positives. Vous pouvez inverser cette polarité sur une interface série Juniper Networks. Vous devrez peut-être le faire si les signaux sont mal câblés en raison de polarités inversées.
Pour les interfaces EIA-530 et V.35, configurez les polarités des signaux en incluant les cts-polarityinstructions , dcd-polarity, dsr-polarity, dtr-polarityrts-polarity, et tm-polarity :
cts-polarity (negative | positive); dcd-polarity (negative | positive); dsr-polarity (negative | positive); dtr-polarity (negative | positive); rts-polarity (negative | positive); tm-polarity (negative | positive);
Vous pouvez inclure ces instructions aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Pour les interfaces X.21, configurez les polarités du signal en incluant les control-polarity instructions et indication-polarity :
control-polarity (negative | positive); indication-polarity (negative | positive);
Vous pouvez inclure ces instructions aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Configurer la capacité de bouclage série
À partir du routeur, le bouclage de l’unité d’interface de ligne distante (LIU) boucle les données TX (transmission) et l’horloge TX vers le routeur sous forme de données RX (réception) et d’horloge RX. À partir de la ligne, le bouclage LIU boucle les données RX et l’horloge RX de la ligne sous forme de données TX et d’horloge TX, comme illustré à Figure 2la .
DCE local et DCE contrôlent à distance les signaux spécifiques à l’interface EIA-530 pour activer le bouclage local et distant sur le DCE partenaire de liaison. Le bouclage local est illustré à la .Figure 3
Pour les interfaces EIA-530, vous pouvez configurer la capacité de bouclage DCE local, DCE distant, local et distant (LIU).
Pour la version V.35, vous pouvez configurer la LIU distante et la capacité de bouclage local. Les bouclages DCE locaux et DCE distants ne sont pas pris en charge sur les interfaces V.35 et X.21. Les bouclages locaux et distants ne sont pas pris en charge sur les interfaces X.21.
Pour configurer la fonctionnalité de bouclage sur une interface série, incluez l’instruction loopback , spécifiant l’option dce-local, dce-remote, localou remote :
loopback mode;
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Pour désactiver la fonctionnalité de bouclage, supprimez l’instruction loopback de la configuration :
[edit] user@host# delete interfaces se-fpc/pic/port serial-options loopback
Vous pouvez déterminer s’il s’agit d’un problème interne ou externe en vérifiant les compteurs d’erreur dans la sortie de la show interface se-fpc/pic/port extensive commande :
user@host> show interfaces se-fpc/pic/port extensive
Pour configurer la fonctionnalité de bouclage en série :
Configurer l’encodage de ligne série
Par défaut, les interfaces série utilisent l’encodage de ligne NRZ (non-retour à zéro). Vous pouvez configurer l’encodage de ligne inversé sans retour à zéro (NRZI) si nécessaire.
Pour que l’interface utilise l’encodage de ligne NRZI, incluez l’instruction encoding en spécifiant l’option nrzi :
encoding nrzi;
Pour configurer explicitement l’encodage de ligne NRZ par défaut, incluez l’instruction encoding en spécifiant l’option nrz :
encoding nrz;
Vous pouvez inclure cette instruction aux niveaux hiérarchiques suivants :
[edit interfaces se-pim/0/port serial-options][edit interfaces se-fpc/pic/port serial-options]
Lors de la définition du paramètre d’encodage de ligne, vous devez définir la même valeur pour les ports appariés. Les ports 0 et 1 doivent partager la même valeur.
Configurer les interfaces série sur les équipements SRX
Dans cet exemple, vous allez apprendre à terminer la configuration initiale sur une interface série, à supprimer une interface série et à configurer le GPIM série synchrone à 8 ports.
Pour plus d’informations sur l’installation d’un PIM série dans le pare-feu SRX Series, reportez-vous au Guide matériel des modules d’interface physique SRX Series pour les modules d’interface physique de filiale.
Dans cet exemple :
Créer une nouvelle interface sur une interface série,
se-1/0/0.Définissez le type d’encapsulation sur ppp et créez la configuration de base pour
se-1/0/0.Définissez l’interface logique sur 0 et le numéro d’unité logique peut être compris entre 0 et 16 384.
Entrez des valeurs supplémentaires pour les propriétés que vous devez configurer sur l’interface logique, telles que l’encapsulation logique ou la famille de protocoles.
Définissez l’adresse IPv4 10.10.10.10/24 sur
se-1/0/0.
Lorsque vous supprimez l’interface se-1/0/0 , elle est désactivée et retirée de la configuration logicielle. Les interfaces réseau restent physiquement présentes, et leurs identifiants continuent d’apparaître sur les pages de J-Web.
- Configuration de base de l’interface série
- Supprimer l’interface série
- Exemple : Configurer l’interface série sur GPIM série synchrone à 8 ports
- Vérification
Configuration de base de l’interface série
Dans cet exemple, vous créez une interface série appelée se-1/0/0 et définissez le type d’encapsulation sur ppp. Pour configurer rapidement cet exemple, utilisez la configuration rapide de l’interface de ligne de commande au niveau de la [edit] hiérarchie et validez à partir du mode de configuration.
set interfaces se-1/0/0 encapsulation ppp unit 0 family inet address 10.10.10.10/24
Pour configurer l’interface série, procédez se-1/0/0comme suit :
Une fois la configuration terminée, affichez les paramètres à l’aide de la show interfaces se-1/0/0 commande.
Supprimer l’interface série
Dans cet exemple, vous supprimez une interface se-1/0/0série . Aucune configuration au-delà de l’initialisation de l’appareil n’est requise avant de configurer une interface.
Pour supprimer l’interface série, se-1/0/0procédez comme suit :
Une fois la configuration terminée, utilisez la show interfaces commande pour vérifier la configuration.
Exemple : Configurer l’interface série sur GPIM série synchrone à 8 ports
Dans cet exemple, vous pouvez effectuer une configuration de périphérique de base dos à dos avec un GPIM série synchrone à 8 ports. Les appareils sont représentés à la fois comme équipement de communication de données (DCE) et équipement terminal de données (DTE). Dans certains scénarios de déploiement, le DTE peut être un modem série, un chiffreur ou un déchiffreur.
Dans ce scénario, vous pouvez configurer l’interface série à l’aide de deux interfaces. Vous pouvez configurer tous les ports avec des encapsulations différentes, telles que Cisco High-Level Data Link Control (HDLC), Frame Relay et Point-to-Point Protocol (PPP). Lorsque Frame Relay est défini, l’identificateur de connexion de liaison de données (dans cet exemple, 111) doit également être défini. Les huit ports du périphérique 1 (SRX650) sont configurés en mode DTE et leurs huit ports respectifs du périphérique 2 (SRX650) sont configurés en mode DCE.
Dans cet exemple, pour l’appareil 1 :
Définissez le type d’encapsulation sur et l’interface logique sur
ppp0. Le numéro d’unité logique peut être compris entre 0 et 16 384.Entrez des valeurs supplémentaires pour les propriétés que vous devez configurer sur l’interface logique, telles que l’encapsulation logique ou la famille de protocoles.
Définissez l’adresse IPv4 sur 10.10.10.1/24 sur le port série.
Pour le périphérique 2, vous suivez une procédure similaire à celle du périphérique 1, mais vous définissez le mode de synchronisation sur dce.
Figure 4 Affiche la topologie utilisée dans cet exemple.
Pour configurer rapidement cet exemple, CLI au niveau de la [edit] hiérarchie :
Appareil 1
set interfaces se-7/0/0 mtu 9192set interfaces se-7/0/0 encapsulation pppset interfaces se-7/0/0 serial-options clocking-mode internalset interfaces se-7/0/0 unit 0 family inet address 10.10.10.1/24set interfaces se-7/0/1 mtu 9192set interfaces se-7/0/1 encapsulation cisco-hdlcset interfaces se-7/0/1 serial-options clocking-mode internalset interfaces se-7/0/1 unit 0 family inet address 11.11.11.1/24set interfaces se-7/0/2 dceset interfaces se-7/0/2 mtu 9192set interfaces se-7/0/2 encapsulation frame-relayset interfaces se-7/0/2 serial-options clocking-mode internalset interfaces se-7/0/2 unit 0 dlci 111set interfaces se-7/0/2 unit 0 family inet address 12.12.12.1/24set interfaces se-7/0/3 mtu 9192set interfaces se-7/0/3 encapsulation pppset interfaces se-7/0/3 serial-options clocking-mode internalset interfaces se-7/0/3 unit 0 family inet address 13.13.13.1/24set interfaces se-7/0/4 mtu 9192set interfaces se-7/0/4 encapsulation cisco-hdlcset interfaces se-7/0/4 serial-options clocking-mode internalset interfaces se-7/0/4 unit 0 family inet address 14.14.14.1/24set interfaces se-7/0/5 dceset interfaces se-7/0/5 mtu 9192set interfaces se-7/0/5 encapsulation frame-relayset interfaces se-7/0/5 serial-options clocking-mode internalset interfaces se-7/0/5 unit 0 dlci 112set interfaces se-7/0/5 unit 0 family inet address 15.15.15.1/24set interfaces se-7/0/6 mtu 9192set interfaces se-7/0/6 encapsulation cisco-hdlcset interfaces se-7/0/6 serial-options clocking-mode internalset interfaces se-7/0/6 unit 0 family inet address 16.16.16.1/24set interfaces se-7/0/7 mtu 9192set interfaces se-7/0/7 encapsulation pppset interfaces se-7/0/7 serial-options clocking-mode internalset interfaces se-7/0/7 unit 0 family inet address 17.17.17.1/24set routing-options static route 21.21.21.0/24 next-hop 10.10.10.2set routing-options static route 23.23.23.0/24 next-hop 11.11.11.2set routing-options static route 25.25.25.0/24 next-hop 12.12.12.2set routing-options static route 27.27.27.0/24 next-hop 13.13.13.2set routing-options static route 29.29.29.0/24 next-hop 14.14.14.2set routing-options static route 31.31.31.0/24 next-hop 15.15.15.2set routing-options static route 33.33.33.0/24 next-hop 16.16.16.2set routing-options static route 35.35.35.0/24 next-hop 17.17.17.2
Appareil 2
set interfaces se-3/0/0 mtu 9192set interfaces se-3/0/0 encapsulation pppset interfaces se-3/0/0 serial-options clocking-mode dceset interfaces se-3/0/0 unit 0 family inet address 10.10.10.2/24set interfaces se-3/0/1 mtu 9192set interfaces se-3/0/1 encapsulation cisco-hdlcset interfaces se-3/0/1 serial-options clocking-mode dceset interfaces se-3/0/1 unit 0 family inet address 11.11.11.2/24set interfaces se-3/0/2 dceset interfaces se-3/0/2 mtu 9192set interfaces se-3/0/2 encapsulation frame-relayset interfaces se-3/0/2 serial-options clocking-mode dceset interfaces se-3/0/2 unit 0 dlci 111set interfaces se-3/0/2 unit 0 family inet address 12.12.12.2/24set interfaces se-3/0/3 mtu 9192set interfaces se-3/0/3 encapsulation pppset interfaces se-3/0/3 serial-options clocking-mode dceset interfaces se-3/0/3 unit 0 family inet address 13.13.13.2/24set interfaces se-3/0/4 mtu 9192set interfaces se-3/0/4 encapsulation cisco-hdlcset interfaces se-3/0/4 serial-options clocking-mode dceset interfaces se-3/0/4 unit 0 family inet address 14.14.14.2/24set interfaces se-3/0/5 dceset interfaces se-3/0/5 mtu 9192set interfaces se-3/0/5 encapsulation frame-relayset interfaces se-3/0/5 serial-options clocking-mode dceset interfaces se-3/0/5 unit 0 dlci 112set interfaces se-3/0/5 unit 0 family inet address 15.15.15.2/24set interfaces se-3/0/6 mtu 9192set interfaces se-3/0/6 encapsulation cisco-hdlcset interfaces se-3/0/6 serial-options clocking-mode dceset interfaces se-3/0/6 unit 0 family inet address 16.16.16.2/24set interfaces se-3/0/7 mtu 9192set interfaces se-3/0/7 encapsulation pppset interfaces se-3/0/7 serial-options clocking-mode dceset interfaces se-3/0/7 unit 0 family inet address 17.17.17.2/24set routing-options static route 20.20.20.0/24 next-hop 10.10.10.1set routing-options static route 22.22.22.0/24 next-hop 11.11.11.1set routing-options static route 24.24.24.0/24 next-hop 12.12.12.1set routing-options static route 26.26.26.0/24 next-hop 13.13.13.1set routing-options static route 28.28.28.0/24 next-hop 14.14.14.1set routing-options static route 30.30.30.0/24 next-hop 15.15.15.1set routing-options static route 32.32.32.0/24 next-hop 16.16.16.1set routing-options static route 34.34.34.0/24 next-hop 17.17.17.1
Pour configurer les interfaces sur l’appareil 1 :
Pour configurer les interfaces sur l’appareil 2 :
Spécifiez la valeur MTU de l’interface.
[edit interfaces] user@host#
set se-3/0/0 mtu 9192Définissez le type d’encapsulation.
[edit interfaces] user@host#
set se-3/0/0 encapsulation pppDéfinissez les options série, telles que le mode de synchronisation.
[edit interfaces] user@host#
set se-3/0/0 serial-options clocking-mode dceDéfinissez l’adresse IPv4 sur le port série.
[edit interfaces] user@host#
set se-3/0/0 unit 0 family inet address 10.10.10.2/24Spécifiez les informations de route statiques.
[edit routing-options] user@host#
set static route 20.20.20.0/24 next-hop 10.10.10.1Répétez la même configuration pour les sept autres ports du périphérique 2.
Une fois que vous avez terminé de configurer l’appareil, validez la configuration.
[edit] user@host#
commit
Vérification
But
Affichez des informations sur les paramètres configurés sur les interfaces série.
Action
Vous pouvez utiliser l’outil ping sur chaque adresse homologue du réseau pour vérifier que toutes les interfaces de l’appareil sont opérationnelles. Pour vérifier l’état de liaison de toutes les interfaces :
Pour chaque interface de l’appareil :
Dans l’interface J-Web, sélectionnez
Troubleshoot > Ping Host.Dans la zone Hôte distant, tapez l’adresse de l’interface pour laquelle vous souhaitez vérifier l’état de la liaison.
Cliquez sur
Start. La sortie s’affiche sur une page séparée.
PING 10.10.10.10 : 56 data bytes 64 bytes from 10.10.10.10: icmp_seq=0 ttl=255 time=0.382 ms 64 bytes from 10.10.10.10: icmp_seq=1 ttl=255 time=0.266 ms
Si l’interface est opérationnelle, elle génère une réponse ICMP. Si cette réponse est reçue, le temps d’aller-retour, en millisecondes, est indiqué dans le champ de temps.
Pour vérifier que les propriétés de l’interface sont correctes, utilisez la
show interfaces detailcommande pour afficher un résumé des informations de l’interface. Vérifiez les informations suivantes :L’interface physique est activée. Si l’interface est désactivée, effectuez l’une des opérations suivantes :
Dans l’éditeur de configuration de l’interface de ligne de commande, supprimez l’instruction
disableau niveau [edit interfaces se-1/0/0] de la hiérarchie de configuration.Dans l’éditeur de configuration J-Web, décochez la
Disablecase de la page Interfaces > se-1/0/0.
Le lien physique est actif. Un état de liaison inactif indique un problème au niveau du module d’interface, du port d’interface ou de la connexion physique (erreurs de couche de liaison).
L’heure du dernier clapet est une valeur attendue. Il indique la dernière fois que l’interface physique est devenue indisponible, puis à nouveau disponible. Un battement inattendu indique des erreurs probables au niveau de la couche de liaison.
Les statistiques de trafic reflètent les taux d’entrée et de sortie attendus. Vérifiez que le nombre d’octets et de paquets entrants et sortants correspond au débit attendu pour l’interface physique. Pour effacer les statistiques et n’afficher que les nouvelles modifications, utilisez la
clear interfaces statistics se-1/0/0commande.
Pour vérifier que l’état de la liaison d’interface est actif, utilisez la commande entrez la
show interface terse se-7/0/*commande :user@srx650-1>
show interface terse se-7/0/*Interface Admin Link Proto Local Remote se-7/0/0 up up se-7/0/0.0 up up inet 10.10.10.1/24 se-7/0/1 up up se-7/0/1.0 up up inet 11.11.11.1/24 se-7/0/2 up up se-7/0/2.0 up up inet 12.12.12.1/24 se-7/0/3 up up se-7/0/3.0 up up inet 13.13.13.1/24 se-7/0/4 up up se-7/0/4.0 up up inet 14.14.14.1/24 se-7/0/5 up up se-7/0/5.0 up up inet 15.15.15.1/24 se-7/0/6 up up se-7/0/6.0 up up inet 16.16.16.1/24 se-7/0/7 up up se-7/0/7.0 up up inet 17.17.17.1/24
La sortie affiche une liste de toutes les interfaces configurées. Si la colonne Link (Lien) s’affiche
uppour toutes les interfaces, la configuration est correcte. Cela permet de vérifier que le GPIM est opérationnel et que le ping de bout en bout fonctionne.Pour vérifier les statistiques de l’interface pour DCE, utilisez la
show interface se-7/0/0 extensive | no-morecommande :user@srx650-1>
show interface se-7/0/0 extensive | no-morePhysical interface: se-7/0/0, Enabled, Physical link is Up Interface index: 161, SNMP ifIndex: 592, Generation: 164 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 123 (last seen 00:00:02 ago) Output: 123 (last sent 00:00:01 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:57:24 PDT (00:20:59 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 23792 160 bps Output bytes : 22992 536 bps Input packets: 404 0 pps Output packets: 409 0 pps Input errors: Errors: 3, Drops: 0, Framing errors: 3, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 0 0 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 409 409 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DCE To DTE: CTS: up, DCD: up, DSR: up From DTE: DTR: up, RTS: up DCE loopback override: Off Clocking mode: internal Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 7 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue................................................................................ ..........................................................................................La sortie affiche une liste de tous les paramètres de vérification DCE et du mode configuré. Si le mode local affiche DCE, la configuration est correcte.
Pour vérifier les statistiques de l’interface pour DTE, utilisez la
show interface se-3/0/0 extensive | no-morecommande :user@srx650-2>
show interfaces se-3/0/0 extensive | no-morePhysical interface: se-3/0/0, Enabled, Physical link is Up Interface index: 168, SNMP ifIndex: 594, Generation: 171 Type: Serial, Link-level type: PPP, MTU: 1504, Maximum speed: 8mbps Device flags : Present Running Interface flags: Point-To-Point Internal: 0x0 Link flags : Keepalives Hold-times : Up 0 ms, Down 0 ms Keepalive settings: Interval 10 seconds, Up-count 1, Down-count 3 Keepalive statistics: Input : 242 (last seen 00:00:09 ago) Output: 242 (last sent 00:00:10 ago) LCP state: Opened NCP state: inet: Opened, inet6: Not-configured, iso: Not-configured, mpls: Not-configured CHAP state: Closed PAP state: Closed CoS queues : 8 supported, 8 maximum usable queues Last flapped : 2011-06-27 22:52:06 PDT (00:40:41 ago) Statistics last cleared: Never Traffic statistics: Input bytes : 44582 0 bps Output bytes : 42872 0 bps Input packets: 776 0 pps Output packets: 779 0 pps Input errors: Errors: 6, Drops: 0, Framing errors: 6, Runts: 0, Giants: 0, Policed discards: 0, Resource errors: 0 Output errors: Carrier transitions: 1, Errors: 0, Drops: 0, MTU errors: 0, Resource errors: 0 Egress queues: 8 supported, 4 in use Queue counters: Queued packets Transmitted packets Dropped packets 0 best-effort 2 2 0 1 expedited-fo 0 0 0 2 assured-forw 0 0 0 3 network-cont 777 777 0 Queue number: Mapped forwarding classes 0 best-effort 1 expedited-forwarding 2 assured-forwarding 3 network-control Serial media information: Line protocol: eia530 Resync history: Sync loss count: 0 Data signal: Rx Clock: OK Control signals: Local mode: DTE To DCE: DTR: up, RTS: up From DCE: CTS: up, DCD: up, DSR: up Clocking mode: loop-timed Loopback: none Tx clock: non-invert Line encoding: nrz Packet Forwarding Engine configuration: Destination slot: 3 CoS information: Direction : Output CoS transmit queue Bandwidth Buffer Priority Limit % bps % usec 0 best-effort 95 7600000 95 0 low none 3 network-control 5 400000 5 0 low none continue ........................................................................... .....................................................................................La sortie affiche une liste de tous les paramètres de vérification DTE et du mode configuré. Si le mode local affiche DTE, la configuration est correcte.
