Comprendre comment configurer les VXLAN et les interfaces logiques de couche 3 pour qu’ils interagissent

Note:

Le cas d’utilisation et la configuration supplémentaire décrits dans cette rubrique s’appliquent uniquement aux commutateurs QFX5110.

Dans l’exemple de segments de réseau EVPN-VXLAN illustré à la Figure 1 (Avant), les hôtes A et B doivent échanger du trafic. Lorsque l’hôte A envoie un paquet à l’hôte B ou vice versa, le paquet doit passer par les entités réseau suivantes :

  • Sur QFX5110 commutateur : une interface logique de pure couche 3 configurée à l’aide de la set interfaces interface-name unit logical-unit-number family inet address ip-address/prefix-length commande ou de la set interfaces interface-name unit logical-unit-number family inet6 address ipv6-address/prefix-length commande.

  • Tunnel VXLAN entre le commutateur QFX5110 et le commutateur QFX10002.

  • Sur QFX10002 commutateur : une interface logique de couche 3 pure configurée comme décrit dans le premier point.

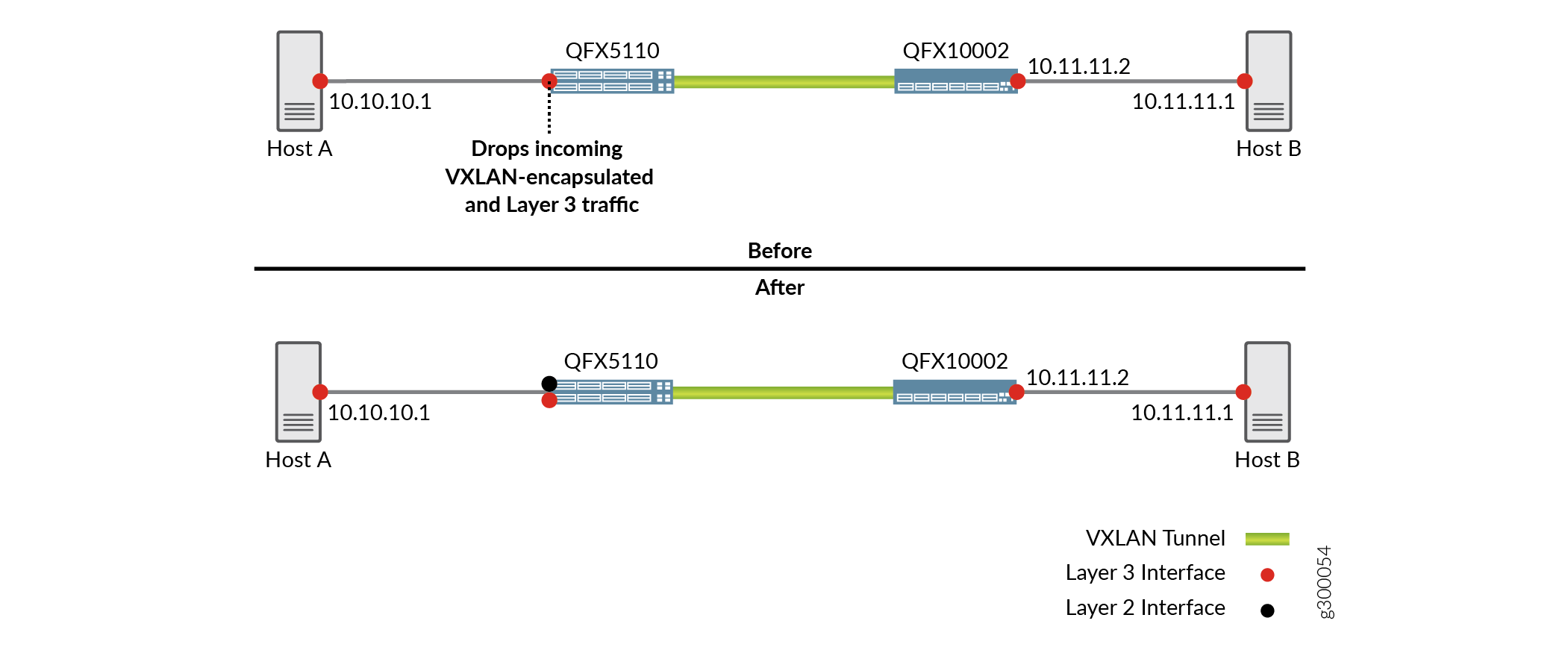

Figure 1 : Résultats lorsque le routage du trafic entre un VXLAN et une interface logique de couche 3 est désactivé (avant) et activé (après) Results When Routing Traffic Between a VXLAN and a Layer 3 Logical Interface Is Disabled (Before) and Enabled (After)

Par défaut, le routage du trafic entre un VXLAN et une interface logique de couche 3 est désactivé. Lorsque cette fonctionnalité est désactivée, l’interface logique pure de couche 3 du commutateur QFX5110 abandonne le trafic de couche 3 de l’hôte A et le trafic encapsulé VXLAN du commutateur QFX10002. Pour éviter que l’interface logique de couche 3 pure du commutateur QFX5110 ne supprime ce trafic, vous pouvez effectuer des configurations supplémentaires sur le commutateur.

La configuration supplémentaire sur le commutateur QFX5110 implique les éléments suivants sur une interface physique (Figure 1 (Après)) :

  • Reconfiguration de l’interface logique de couche 3 pure en interface logique de couche 2 et association de cette interface à un VLAN factice et à un identifiant réseau VXLAN (VNI) factice.

  • Création d’une interface IRB qui fournit des fonctionnalités de couche 3 au sein du VLAN factice.

Par exemple :

Au lieu de l’interface logique de couche 3 pure d’origine, les interfaces logiques de couche 2 et couche 3 nouvellement créées peuvent désormais gérer le trafic de couche 3 de l’hôte A et le trafic encapsulé VXLAN depuis le commutateur QFX10002.
