Présentation du déploiement de la structure Junos Space
Vous pouvez installer et déployer des équipements virtuels Junos Space pour former une structure. Chaque équipement de la structure est appelé un nœud. Tous les nœuds de la structure fonctionnent ensemble comme un cluster d’instances Junos Space s’exécutant en configuration active-active (c’est-à-dire que tous les nœuds sont actifs dans le cluster).

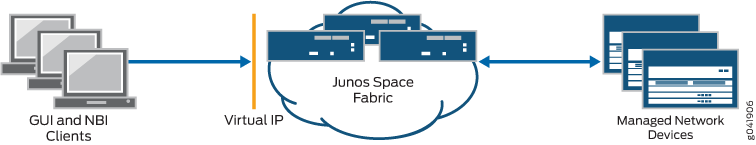

La figure 1 illustre la manière dont une structure Junos Space utilise un équilibreur de charge logiciel pour distribuer les sessions HTTP sur les nœuds afin de s’assurer que la charge présentée par l’interface utilisateur de la plate-forme de gestion du réseau Junos Space et par les clients NBI est également distribuée au sein de la structure.
Une structure d’équipements Junos Space assure l’évolutivité et la haute disponibilité de votre plate-forme de gestion. La structure fournit une solution de redondance N+1 dans laquelle la défaillance d’un nœud unique dans la structure n’affecte pas le fonctionnement de la structure. En cas de défaillance d’un nœud de la structure, les sessions des clients accédant à Junos Space à partir de l’interface utilisateur migrent automatiquement vers le nœud défaillant. De même, les équipements gérés qui étaient connectés au nœud défaillant sont automatiquement reconnectés à un autre nœud fonctionnel de la structure.
Déploiement d’un équipement virtuel Junos Space
Junos Space Virtual Appliance est stocké au format OVA (Open Virtual Appliance) et est présenté sous la forme d’un fichier *.ova , un dossier unique contenant tous les fichiers de Junos Space Virtual Appliance. OVA n’est pas un format de démarrage et vous devez déployer chaque équipement virtuel Junos Space sur un serveur ESX ou ESXi hébergé avant de pouvoir exécuter Junos Space Virtual Appliance.
Vous pouvez déployer une appliance virtuelle Junos Space sur un serveur VMware ESX version 4.0 ou ultérieure ou sur un serveur VMware ESXi version 4.0 ou ultérieure. Une fois Junos Space Virtual Appliance déployé, vous pouvez utiliser le client VMware vSphere connecté au serveur VMware ESX (ou VMware ESXi) pour configurer Junos Space Virtual Appliance. Vous pouvez déployer Junos Space Virtual Appliance 14.1R2.0 et versions ultérieures sur qemu-kvm Version 0.12.1.2-2/448.el6. Vous devez déployer et configurer Junos Space Virtual Appliance sur un serveur KVM à l’aide du client VIRTUAL Machine Manager (VMM).
Le processeur, la RAM et l’espace disque fournis par le serveur VMware ESX ou par le serveur KVM doivent satisfaire, voire dépasser, les exigences documentées en matière de processeur, de RAM et d’espace disque pour le déploiement d’une appliance virtuelle Junos Space. En outre, pour une structure multi-nœud, il est recommandé de déployer le premier et le deuxième équipement virtuel sur des serveurs distincts afin de garantir une prise en charge du basculement.
À partir du serveur VMware ESX 6.5 et versions ultérieures, 32 Go de RAM, 4 cœurs de processeur et 500 Go d’espace disque sont créés par défaut pour exécuter ou installer une image OVA.
Les fichiers distribués de Junos Space Virtual Appliance sont créés avec 135 Go d’espace disque. Si vous créez un cluster de plusieurs nœuds, assurez-vous que les premiers et deuxième nœuds que vous déployez doivent contenir la même quantité d’espace disque. Lorsque les ressources de disque sont utilisées au-delà de 80 % de capacité, ajoutez suffisamment d’espace disque (plus de 10 Go) aux partitions de disque.
Lorsque vous vous connectez à la console du client VMware vSphere ou du client VMM, vous devez spécifier les paramètres nécessaires au déploiement d’un équipement virtuel. Reportez-vous au Guide de déploiement et de configuration de Junos Space Virtual Appliance pour obtenir des instructions détaillées sur la configuration de l’équipement virtuel pendant le déploiement initial.
Exigences de base pour le déploiement d’une structure
Lorsque vous déployez plusieurs équipements pour créer une structure Junos Space, chaque équipement de la structure utilise l’interface eth0 pour toutes les communications entre nœuds au sein de la structure. Sur chaque équipement, vous pouvez choisir d’utiliser une interface distincte (eth3) pour toutes les communications entre l’équipement et les équipements gérés, comme illustré sur la figure 3.
Lors du déploiement d’une structure Junos Space, les éléments suivants sont requis :
Vous devez pouvoir envoyer un ping à l’adresse IP de la passerelle par défaut, sinon la structure ne se forme pas correctement.
Les adresses IP attribuées à l’interface eth0 des deux premières appliances de la structure doivent être dans le même sous-réseau.
L’adresse IP virtuelle configurée sur le premier équipement de la structure doit se retrouver dans le même sous-réseau que l’interface eth0 des deux premières appliances.
Les paquets multicast doivent être routables entre tous les nœuds, car la découverte des membres du cluster JBoss utilise le routage multicast.
Si vous déployez une structure d’équipements virtuels, nous vous recommandons d’héberger les premiers et les deuxièmes équipements ajoutés à la structure sur un serveur VMware ESX ou ESXI distinct afin de garantir la prise en charge du basculement.
Tous les équipements de la structure doivent utiliser la même source NTP externe pour garantir un réglage de l’heure cohérent sur tous les équipements de la structure Vous devez spécifier la source NTP sur chaque équipement avant d’ajouter l’équipement à la structure.
Tous les nœuds de la structure exécutent la même version du logiciel.
Configuration de la connectivité réseau pour une structure Junos Space
Un équipement Junos Space Virtual est doté de quatre interfaces Ethernet RJ45 10/100/1000 nommées eth0, eth1, eth2 eth3. Lors du déploiement de l’équipement, vous devez vous assurer qu’il dispose d’une connectivité IP avec les éléments suivants :
Équipements de votre réseau géré
Ordinateurs de bureau, ordinateurs portables et stations de travail à partir desquels les utilisateurs de Junos Space accèdent à l’interface utilisateur de Junos Space, ainsi que les systèmes externes hébergeant des clients NBI
Autres équipements constituant une structure Junos Space avec cet équipement
Junos Space vous permet d’utiliser deux des quatre interfaces Ethernet : eth0 eth3. Les deux autres interfaces Ethernet sont réservées à une utilisation ultérieure. Vous pouvez choisir l’une des deux options suivantes pour configurer des interfaces de connectivité IP :
Utilisez l’interface eth0 pour toute la connectivité réseau de l’équipement, comme illustré sur la figure 2.
Figure 2 : Utilisation d’une interface Ethernet unique pour toutes les connexions
IP

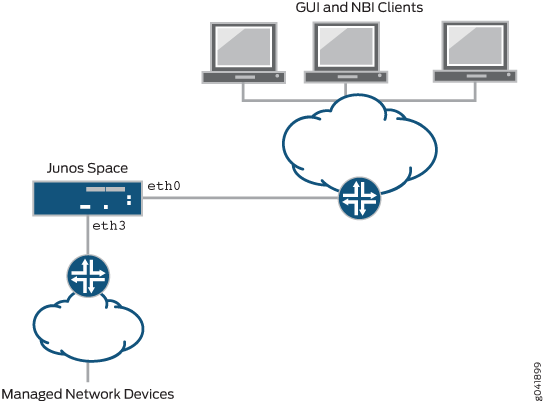

Utilisez l’interface eth0 pour la connectivité réseau avec les clients d’interface utilisateur Junos Space et d’autres équipements dans la même structure, et utilisez l’interface eth3 pour la connectivité réseau avec les équipements gérés, comme illustré sur la figure 3.
Figure 3 : Utilisation de deux interfaces pour la connectivité
IP
Ajout de nœuds à une structure Junos Space
Le rôle d’utilisateur de l’administrateur système doit vous être attribué pour pouvoir ajouter des nœuds à une structure Junos Space. Vous ajoutez des nœuds à une structure Junos Space à partir de la page Ajouter un nœud de structure (plate-forme de gestion du réseau > administration > fabric > ajouter un nœud de structure). Pour ajouter un nœud à une structure, vous spécifiez l’adresse IP attribuée à l’interface eth0 du nouveau nœud, un nom pour le nouveau nœud et (éventuellement) une date et une heure planifiées pour ajouter le nœud à la structure. Le logiciel Junos Space gère automatiquement toutes les modifications de configuration nécessaires pour ajouter le nœud à la structure. Une fois le nouveau nœud ajouté à la structure, vous pouvez surveiller l’état de ce nœud à partir de la page Structure (Plate-forme de gestion du réseau > administration > fabric).
Pour plus d’informations sur l’ajout de nœuds à une structure, consultez la rubrique Ajout d’un nœud à une structure Junos Space existante (dans le Guide de l’utilisateur des espaces de travail de la plate-forme de gestion du réseau Junos Space).
