Présentation de l’état général du système et de l’historique de chargement de la fabric

État général du système

Pour calculer l’état global du système Junos Space, la plate-forme Junos Space utilise une formule basée sur l’intégrité du cluster et l’intégrité de la fonction de nœud :

• L’intégrité du cluster indique le pourcentage de nœuds de la structure en cours d’exécution.

  Par exemple, si seulement trois nœuds sont accessibles dans une structure à quatre nœuds, l’intégrité du cluster est de 75 %.

• L’intégrité de l’équilibreur de charge indique le pourcentage de nœuds (activés pour l’équilibrage de charge) qui exécutent le processus d’équilibrage de charge.

  Par exemple, si deux nœuds sont activés pour l’équilibrage de charge et que le processus d’équilibrage de charge s’exécute sur un seul nœud, l’intégrité de l’équilibrage de charge est de 50 %.

• L’intégrité de la base de données indique le pourcentage de nœuds (activés pour les demandes de base de données) qui exécutent le processus de base de données.

  Par exemple, si deux nœuds sont activés en tant que serveur de base de données et que le processus de base de données s’exécute sur un seul nœud, l’intégrité de la base de données est de 50 %.

• L’intégrité de la logique applicative indique le pourcentage de nœuds (activés pour la logique d’application (DML et logique métier) qui exécutent le processus de logique d’application.

  Par exemple, si trois nœuds sont activés pour la logique d’application et que le processus de logique d’application ne s’exécute que sur deux nœuds, l’intégrité de la logique d’application est de 67 %.

Junos Space Platform récupère des données sur les nœuds et les fonctions de nœud en cours d’exécution, puis applique la formule suivante pour déterminer l’état général du système Junos Space : État général du système = [(Nombre de nœuds en cours d’exécution) / (Nombre de nœuds dans la fabric)] * [(Nombre de nœuds exécutant Load_Balancing processus) / (Nombre de nœuds activés pour l’équilibrage de charge)] * [(Nombre de nœuds exécutant le processus database-server) / (Nombre de nœuds activés en tant que serveur de base de données)] * [(Nombre de nœuds Exécution d’un processus logique d’application) / (Nombre de nœuds activés pour la logique d’application)]

L’état général du système Junos Space est exprimé en pourcentage. Si nous utilisons les valeurs des exemples précédents dans cette formule, l’état global du système sera calculé comme suit : État global du système = 75 % * 50 %* 50 % * 67 % = 12,5 %.

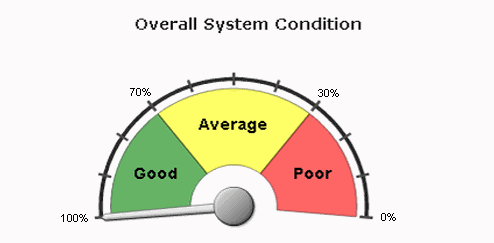

Une valeur comprise entre 0 et 30 % indique que l’intégrité du système est mauvaise, une valeur comprise entre 30 % et 70 % indique que l’intégrité du système est moyenne et une valeur comprise entre 70 % et 100 % indique que l’intégrité du système est bonne. Le graphique État général du système affiche l’intégrité du système comme illustré à la figure 1.

L’intégrité globale du système indique 0 % (médiocre) lorsque l’une des conditions suivantes est détectée :

• Aucun nœud de la structure n’est en cours d’exécution.

• Aucun nœud activé pour l’équilibrage de charge n’exécute le processus d’équilibrage de charge.

• Aucun nœud activé pour les demandes de base de données n’exécute le processus de base de données.

• Aucun nœud activé pour la logique d’application n’exécute le processus de logique d’application.

Historique de chargement de la fabric

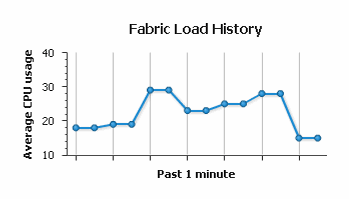

Le graphique Fabric Load History, illustré à la figure 2, affiche l’utilisation moyenne du processeur sur tous les nœuds de la structure.

Junos Space Platform utilise la formule suivante pour déterminer la charge de la structure : Charge de la structure = (utilisation totale du processeur pour tous les nœuds en cours d’exécution) / (Nombre de nœuds en cours d’exécution)

Par exemple, pour une structure avec trois nœuds en cours d’exécution et une utilisation du processeur de 80 %, 30 % et 10 %, respectivement, la charge de la structure est de 40 %.

Historique des utilisateurs actifs

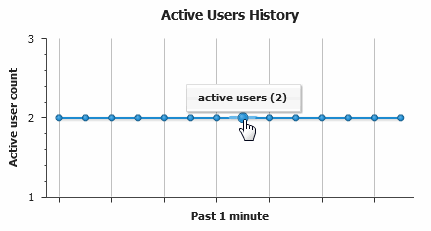

Le graphique Historique des utilisateurs actifs, illustré à la figure 3, affiche le nombre d’utilisateurs actifs au cours de la dernière minute.
