Connecter le SSR120 à l’alimentation

Connecter Earth Ground à SSR120

Pour répondre aux exigences de sécurité et d’interférence électromagnétique (EMI) et garantir un fonctionnement correct, vous devez connecter le châssis à la terre avant de le brancher à l’alimentation.

Note:

Avant de connecter une terre à la borne de terre de protection d’un équipement SSR120, assurez-vous qu’un électricien agréé a fixé une borne de l’anneau de terre appropriée au câble de mise à la terre. L’utilisation d’un câble de mise à la terre avec une borne annulaire mal fixée peut endommager l’appliance.

Pour relier le SSR120 à la terre, connectez un câble de mise à la terre, puis fixez le câble de mise à la terre au point de mise à la terre du châssis situé à l’arrière de l’appliance. En toutes circonstances, utilisez cette connexion de mise à la terre pour mettre le châssis à la terre. Pour les systèmes alimentés en courant alternatif, vous devez également utiliser le fil de mise à la terre du cordon d’alimentation CA ainsi que la borne de la bague de mise à la terre à un trou. Ce système testé respecte ou dépasse toutes les exigences réglementaires CEM applicables grâce au terminal de protection à un trou.

Pour mettre l’appliance à la terre :

  1. Enroulez et fixez une extrémité de la sangle de mise à la terre antistatique autour de votre poignet et connectez l’autre extrémité à un point ESD de site. Pour plus d’informations, voir Prévention des dommages causés par les décharges électrostatiques.
  2. Assurez-vous que toutes les surfaces de mise à la terre sont propres et brillantes avant de réaliser les raccordements à la terre.
  3. Branchez le câble de mise à la terre à une terre appropriée, telle que le rack dans lequel l’appliance est montée. Le câble de mise à la terre doit être constitué d’un fil toron de 14 AWG (1,5 mm²).
  4. À l’aide d’un tournevis cruciforme, retirez la vis M4 du point de mise à la terre situé à l’arrière du châssis.
  5. Placez la borne de l’anneau du câble de mise à la terre reliée au câble de mise à la terre au-dessus du point de mise à la terre.
  6. Fixez la borne de l’anneau de câble de mise à la terre au point de mise à la terre à l’aide de la vis M4.

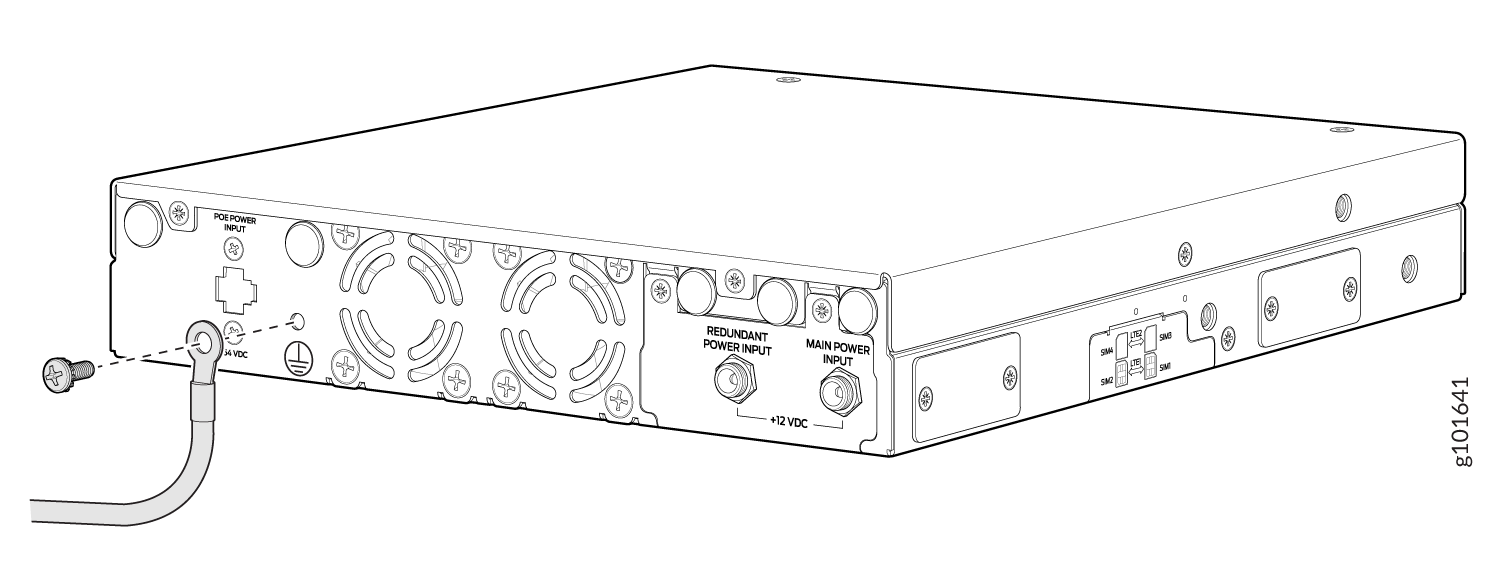

    Figure 1 : connexion du câble de mise à la terre au SSR120 Connecting the Grounding Cable to the SSR120
  7. Habillez le câble de mise à la terre et vérifiez qu’il ne touche pas ou ne bloque pas l’accès aux composants de l’appliance et qu’il ne drape pas les endroits où les gens pourraient trébucher dessus.

Note:

L’appliance doit être connectée en permanence à la terre pendant le fonctionnement.

Connecter l’alimentation au SSR120

Assurez-vous de disposer d’un cordon d’alimentation adapté à votre situation géographique.

Pour brancher l’appliance à l’alimentation :

  1. Repérez le cordon d’alimentation fourni avec l’appliance.
    Avertissement:

    Assurez-vous que le cordon d’alimentation ne se drape pas à un endroit où des personnes peuvent trébucher dessus ou ne bloque pas l’accès aux composants de l’appliance.
  2. Branchez le connecteur du barillet du cordon d’alimentation dans l’ENTRÉE D’ALIMENTATION PRINCIPALE de l’appliance et serrez l’anneau de verrouillage. Voir la figure 2.
    Note:

    N’utilisez pas l’ENTRÉE REDONDANT.

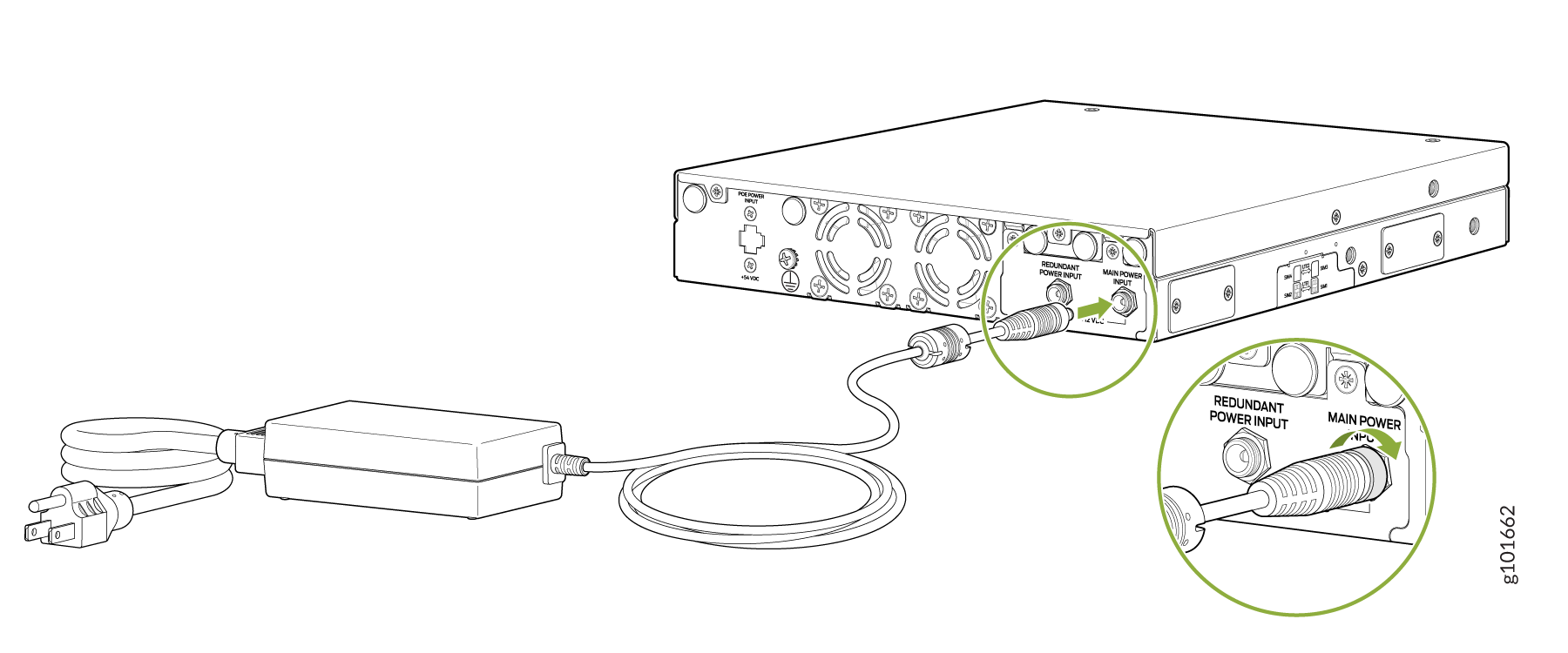

    Figure 2 : connexion du SSR120 au bloc d’alimentation Connecting the SSR120 to the Power Supply
  3. Si la prise de la source d’alimentation CA est équipée d’un interrupteur d’alimentation, réglez-le sur la position OFF (0).
  4. Insérez la fiche du cordon d’alimentation dans une prise de courant CA.
  5. Si la prise de courant alternatif est équipée d’un interrupteur d’alimentation, réglez-le sur la position ON (|).

Mettez le SSR120 hors tension

Vous pouvez éteindre le SSR120 de l’une des manières suivantes :

  • Arrêt progressif : vous pouvez effectuer un arrêt progressif de deux manières :

    • Utilisez la commande Linux poweroff sur la console. L’appliance commence à éteindre le système d’exploitation, puis s’éteint d’elle-même.

    • Maintenez le bouton d’alimentation enfoncé pendant 3 secondes, puis relâchez-le. L’appliance commence à éteindre le système d’exploitation, puis s’éteint d’elle-même.

    ATTENTION:

    Utilisez la méthode d’arrêt progressif pour mettre hors tension ou redémarrer l’appliance.

  • Arrêt forcé : maintenez le bouton d’alimentation enfoncé pendant 7 secondes, puis relâchez-le. L’appliance s’éteint immédiatement sans éteindre le système d’exploitation.

    ATTENTION:

    L’arrêt forcé peut entraîner une perte de données et une corruption du système de fichiers.

    Utilisez la méthode d’arrêt forcé en dernier recours pour récupérer l’appliance si le système d’exploitation de l’appliance ne répond pas à la méthode d’arrêt progressif.

Avertissement:

N’appuyez pas sur le bouton d’alimentation lorsque l’appliance s’éteint.

Pour débrancher complètement l’appliance, débranchez le cordon d’alimentation ou coupez la source d’alimentation.

Après avoir coupé le bloc d’alimentation, attendez au moins 10 secondes avant de le rallumer. Après avoir mis un bloc d’alimentation sous tension, attendez au moins 10 secondes avant de l’éteindre.
