SUR CETTE PAGE


Connexion du SRX4600 à l’alimentation

Connexion du sol terrestre à un pare-feu SRX4600

Pour répondre aux exigences de sécurité et d’interférence électromagnétique (EMI) et assurer le bon fonctionnement, vous devez connecter le pare-feu SRX4600 à terre avant de le connecter à l’alimentation.

Pour les installations qui nécessitent un conducteur de mise à la terre distinct au châssis, vous devez fixer un support de terminal de mise à la terre de protection sur le support de montage à l’avant gauche du pare-feu pour le connecter à la terre terre ).

Vous devez installer le SRX4600 dans un emplacement à accès restreint et vous assurer que le châssis est toujours correctement mis à la terre. Le SRX4600 est doté d’un terminal de protection à deux trous fourni sur le châssis. Voir la figure 1. En toutes circonstances, utilisez cette connexion à la terre pour mettre à la terre le châssis. Pour les systèmes alimentés en CA, vous devez également utiliser le fil de mise à la terre du câble d’alimentation CA ainsi que la connexion de cosse de terre à deux trous. Ce système testé répond ou dépasse toutes les exigences réglementaires CEM applicables avec le terminal de protection à la terre à deux trous.

Avant de connecter la terre à la borne de mise à la terre d’un pare-feu SRX4600, assurez-vous qu’un électricien agréé a attaché une cose de mise à la terre appropriée au câble de mise à la terre.

ATTENTION:

L’utilisation d’un câble de mise à la terre avec une carafe mal fixée peut endommager le pare-feu.
Note:

Montez votre pare-feu dans la baie ou l’armoire avant de fixer la carafe de mise à la terre au pare-feu. Voir la présentation de l’installation du pare-feu SRX4600.

Assurez-vous que vous disposez des éléments et outils suivants :

  • Support de terminal de mise à la terre de protection : ce support se fixe au châssis du pare-feu via le support de montage avant gauche, fournissant ainsi une borne de mise à la terre protectrice pour le pare-feu.

  • Câble de mise à la terre pour votre pare-feu : le câble de mise à la terre doit être de 14 AWG (2 mm²), d’un câble à 90 °C minimum ou selon le code local.

  • Cosse de mise à la terre pour votre câble de mise à la terre : la cosse à la terre requise est un Panduit LCD10-10A-L ou équivalent.

  • Deux SAE de 10 à 32 x 0,375 in. vis avec rondelles séparées intégrées (non fournis) : les vis et les rondelles sont utilisées pour sécuriser la carafe de terre jusqu’au terminal de mise à la terre de protection.

  • Clé à douille ou à visser pour serrer les vis.

Un châssis de pare-feu ca gagne en terre lorsque vous branchez l’alimentation du pare-feu sur une prise d’alimentation CA à la terre à l’aide d’un câble d’alimentation CA approprié à votre emplacement géographique. Consultez les spécifications du câble d’alimentation CA du pare-feu SRX4600.

Pour connecter la terre à un pare-feu SRX4600 :

  1. Connectez une extrémité du câble de mise à la terre à un site de terre approprié, comme le rack de montage.
  2. Placez la carafe de mise à la terre sur la borne de mise à la terre de protection sur le côté du châssis, qui est visible à travers le support de montage.
  3. Sécurisez la carafe de mise à la terre jusqu’à la borne de mise à la terre de protection avec les deux rondelles et les vis. Voir la figure 1.

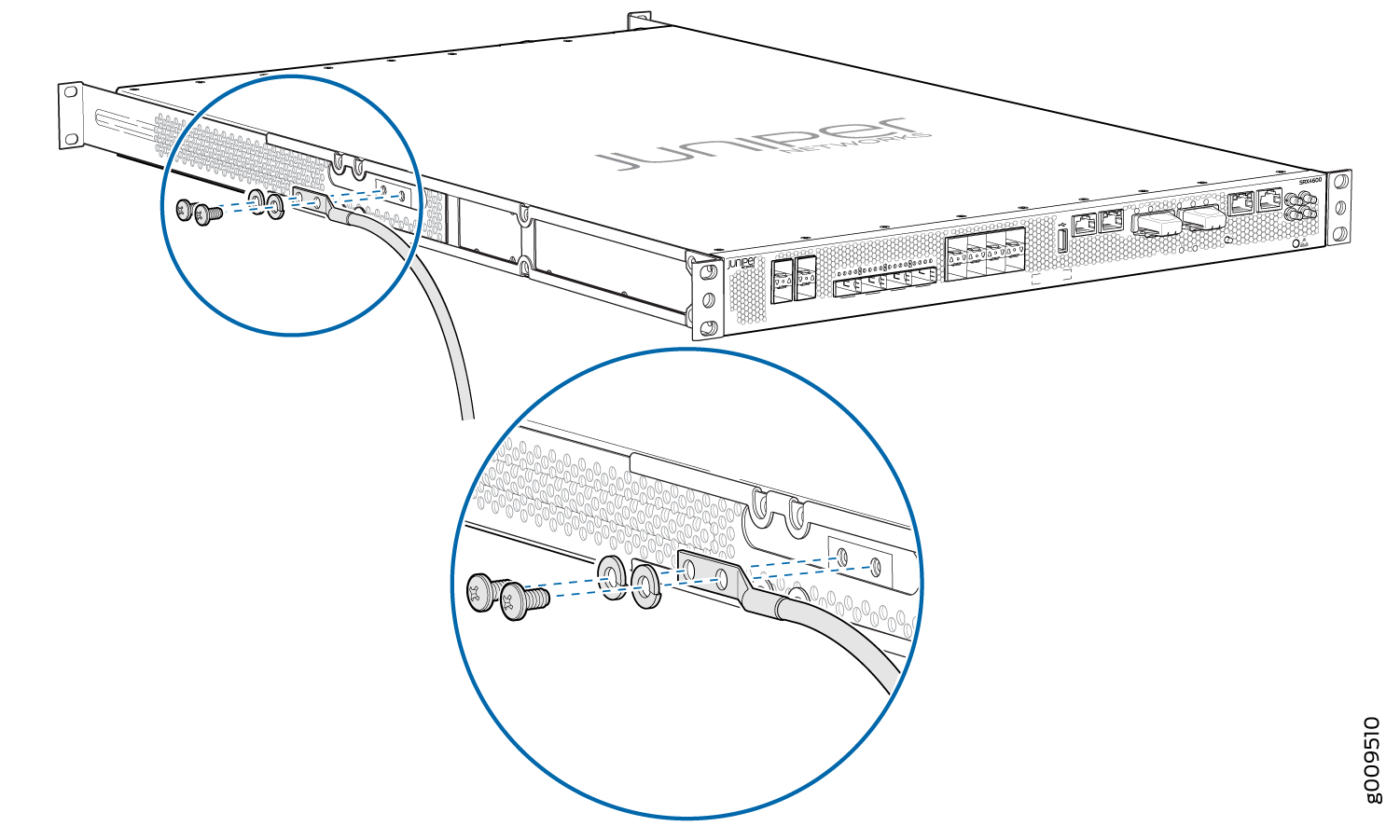

    Figure 1 : connexion d’un câble de mise à la terre à un pare-feu Connecting a Grounding Cable to an SRX4600 Firewall SRX4600
  4. Habillez le câble de terre et assurez-vous qu’il ne touche pas ou ne bloque pas l’accès à d’autres composants de l’équipement et qu’il ne drape pas là où les gens pourraient trébufiler dessus.

Connexion de l’alimentation CA à un pare-feu SRX4600

Assurez-vous que vous disposez d’un câble d’alimentation adapté à votre emplacement géographique pour connecter l’alimentation CA au pare-feu.

Avant de commencer à connecter l’alimentation CA au pare-feu :

  • Assurez-vous que vous avez pris les précautions nécessaires pour éviter les dommages causés par les décharges électrostatiques (ESD) (voir Prévention des dommages causés par les décharges électrostatiques).

  • Assurez-vous d’avoir connecté le châssis du pare-feu au sol.

    ATTENTION:

    Avant de connecter l’alimentation au pare-feu, un électricien agréé doit fixer un câble à la mise à la terre et aux câbles d’alimentation que vous fournissez. Un câble avec un câble mal attaché peut endommager le pare-feu (par exemple, en provoquant un court-circuit).

    Pour répondre aux exigences de sécurité et d’interférence électromagnétique (EMI) et garantir le bon fonctionnement, vous devez connecter le châssis à la terre avant de le connecter à l’alimentation. Pour les installations qui nécessitent un conducteur de mise à la terre séparé vers le châssis, utilisez le terminal de mise à la terre de protection du châssis du pare-feu pour se connecter à la terre. Pour obtenir des instructions sur la connexion du sol terrestre, voir Connecter la terre à un pare-feu SRX4600. Le pare-feu gagne en terre lorsque vous branchez l’alimentation du pare-feu dans une prise d’alimentation CA à la mise à la terre à l’aide du câble d’alimentation CA approprié à votre emplacement géographique.

  • Installez l’alimentation dans le châssis. Pour obtenir des instructions sur l’installation d’un bloc d’alimentation CA dans un pare-feu SRX4600, voir Installation du bloc d’alimentation CA du pare-feu SRX4600.

Le pare-feu SRX4600 est livré depuis l’usine avec deux blocs d’alimentation. Chaque bloc d’alimentation est une unité remplaçable sur site (FRU). Vous pouvez installer des blocs d’alimentation de remplacement sans mettre le pare-feu hors tension ou perturber la fonction de pare-feu.

Note:

Chaque bloc d’alimentation doit être connecté à une prise d’alimentation dédiée.

Pour connecter l’alimentation CA à un pare-feu SRX4600 :

  1. Attachez la sangle de terre à votre poignet nu et à un point d’ESD du site.
  2. Assurez-vous que les blocs d’alimentation sont entièrement insérés dans le châssis et que les accès sont sécurisés. Si un seul bloc d’alimentation est installé, assurez-vous qu’un panneau de couverture vide est installé sur le deuxième emplacement d’alimentation.
  3. Localisez le ou les câbles d’alimentation fournis avec le pare-feu; les câbles ont des fiches adaptées à votre emplacement géographique. Consultez les spécifications du câble d’alimentation CA du pare-feu SRX4600.
    Avertissement:

    Assurez-vous que le câble d’alimentation ne bloque pas l’accès aux composants de l’équipement ou ne drape pas les endroits où les utilisateurs peuvent trébuchés dessus.
  4. Insérez l’extrémité du coupleur du câble d’alimentation dans l’entrée du câble d’alimentation qui se trouve sur la face avant de l’alimentation CA.
  5. Appuyez le câble de retenue sur le câble d’alimentation.
  6. Insérez le câble d’alimentation dans une prise d’alimentation CA.

    • Si la prise de la source d’alimentation CA dispose d’un commutateur d’alimentation, placez-le en position allumée (|) et le pare-feu s’allume.

    • S’il n’y a pas de commutateur d’alimentation sur la prise d’alimentation CA, le pare-feu s’allume instantanément.

  7. Vérifiez que les LEDs de chaque bloc d’alimentation sont allumés en vert.

    Si le voyant de panne orange est allumé, retirez l’alimentation du bloc d’alimentation et remplacez le bloc d’alimentation (voir Remplacer un bloc d’alimentation CA du pare-feu SRX4600). Ne retirez pas le bloc d’alimentation avant d’avoir un bloc d’alimentation de remplacement prêt : les blocs d’alimentation ou un panneau de couverture vide doivent être installés dans le pare-feu pour assurer une bonne ventilation.

    ATTENTION:

    Remplacez un bloc d’alimentation défaillant par un panneau vide ou un nouveau bloc d’alimentation dans les 1 minutes suivant le retrait pour éviter la surchauffe du châssis.

Connexion de l’alimentation CC à un pare-feu SRX4600

Avant de commencer à connecter l’alimentation CC au pare-feu :

  • Assurez-vous d’avoir pris les précautions nécessaires pour prévenir les dommages électrostatiques (voir Prévention des dommages causés par les décharges électrostatiques).

  • Assurez-vous d’avoir connecté le châssis du pare-feu au sol.

    ATTENTION:

    Pour répondre aux exigences de sécurité et d’interférence électromagnétique (EMI) et assurer le bon fonctionnement, vous devez connecter le pare-feu au sol terrestre avant de le connecter à l’alimentation. Pour les installations qui nécessitent un conducteur de mise à la terre distinct vers le châssis, utilisez le terminal de mise à la terre de protection sur le châssis du pare-feu pour se connecter à la terre. Pour obtenir des instructions sur la connexion d’un pare-feu SRX4600 à la terre à l’aide d’un conducteur de mise à la terre distinct, voir Connexion de la terre à un pare-feu SRX4600.

  • Installez l’alimentation dans le châssis. Voir Installation du bloc d’alimentation CC du pare-feu SRX4600.

Assurez-vous que vous disposez des éléments et outils suivants pour connecter l’alimentation CC au pare-feu :

  • Bracelet de décharge électrostatique (ESD)

  • Multimètre

Le pare-feu SRX4600 est livré depuis l’usine avec deux blocs d’alimentation. Chaque bloc d’alimentation est une unité remplaçable sur site (FRU). Vous pouvez installer des blocs d’alimentation de remplacement sans mettre le pare-feu hors tension ou perturber la fonction de pare-feu.

Avertissement:

Avant d’effectuer des procédures d’alimentation CC, assurez-vous qu’il n’y a pas d’alimentation dans le circuit CC. Pour vous assurer que toute l’alimentation est éteinte, localisez le disjoncteur sur la carte de bord qui alimente le circuit CC, placez le disjoncteur en position d’arrêt et bandez la poignée de commutateur du disjoncteur en position d’arrêt.
ATTENTION:

Avant de connecter l’alimentation au pare-feu, un électricien agréé doit fixer un câble à la mise à la terre et aux câbles d’alimentation que vous fournissez. Un câble avec un câble mal attaché peut endommager le pare-feu (par exemple, en provoquant un court-circuit).
Note:

Chaque alimentation d’entrée doit être connectée à une prise d’alimentation CC dédiée.
Avertissement:

Assurez-vous que les câbles d’alimentation ne bloquent pas l’accès aux composants du pare-feu ou ne couvrent pas les endroits où les utilisateurs peuvent les utiliser.

Pour connecter l’alimentation CC au pare-feu :

  1. Fixez le bracelet antistatique à votre poignet nu et connectez-le au point d’ESD du châssis.
  2. Assurez-vous que le disjoncteur de la source d’alimentation est ouvert afin que la tension sur les câbles de la source d’alimentation CC soit de 0 V et que les câbles ne deviennent pas actifs pendant que vous connectez l’alimentation CC.
  3. Vérifiez que les câbles d’alimentation CC sont correctement étiquetés avant d’établir des connexions au bloc d’alimentation. Dans un schéma de distribution d’énergie typique où le retour est connecté à la terre du châssis à l’usine de batterie, vous pouvez utiliser un multimètre pour vérifier la résistance des câbles CC -48 V et RTN CC à la terre du châssis :

    • Le câble avec une très haute résistance (indiquant un circuit ouvert) à la terre du châssis est négatif (–) et sera installé sur le terminal d’entrée d’alimentation CC de –48 V (entrée).

    • Le câble avec une très faible résistance (indiquant un circuit fermé) à la terre du châssis est positif (+) et sera installé sur le terminal d’entrée d’alimentation RTN (retour) CC.

    ATTENTION:

    Vous devez vous assurer que les connexions d’alimentation maintiennent la polarité appropriée. Les câbles de source d’alimentation peuvent être étiquetés (+) et (–) pour indiquer leur polarité. Il n’y a pas de code de couleur standard pour les câbles d’alimentation CC. Le code de couleur utilisé par la source d’alimentation CC externe sur votre site détermine le code de couleur des câbles d’alimentation qui se connectent aux bornes d’entrée d’alimentation CC de chaque bloc d’alimentation.
  4. Installez une isolation thermoréssurisée autour des câbles d’alimentation.

    Pour installer des tubes thermorésurrés :

    1. Faites glisser la tubulure sur la partie du câble où elle est fixée au canon de cosse. Assurez-vous que le tube couvre l’extrémité du fil et le canon de la cosse qui y est attaché.

    2. Rétractez la tubulure à l’aide d’un pistolet thermique. Assurez-vous de chauffer uniformément tous les côtés du tube afin qu’il se rétracte autour du câble étroitement.

    La figure 2 montre les étapes d’installation de tubes thermorésurrés.

    Note:

    Ne surchauffez pas le tube.

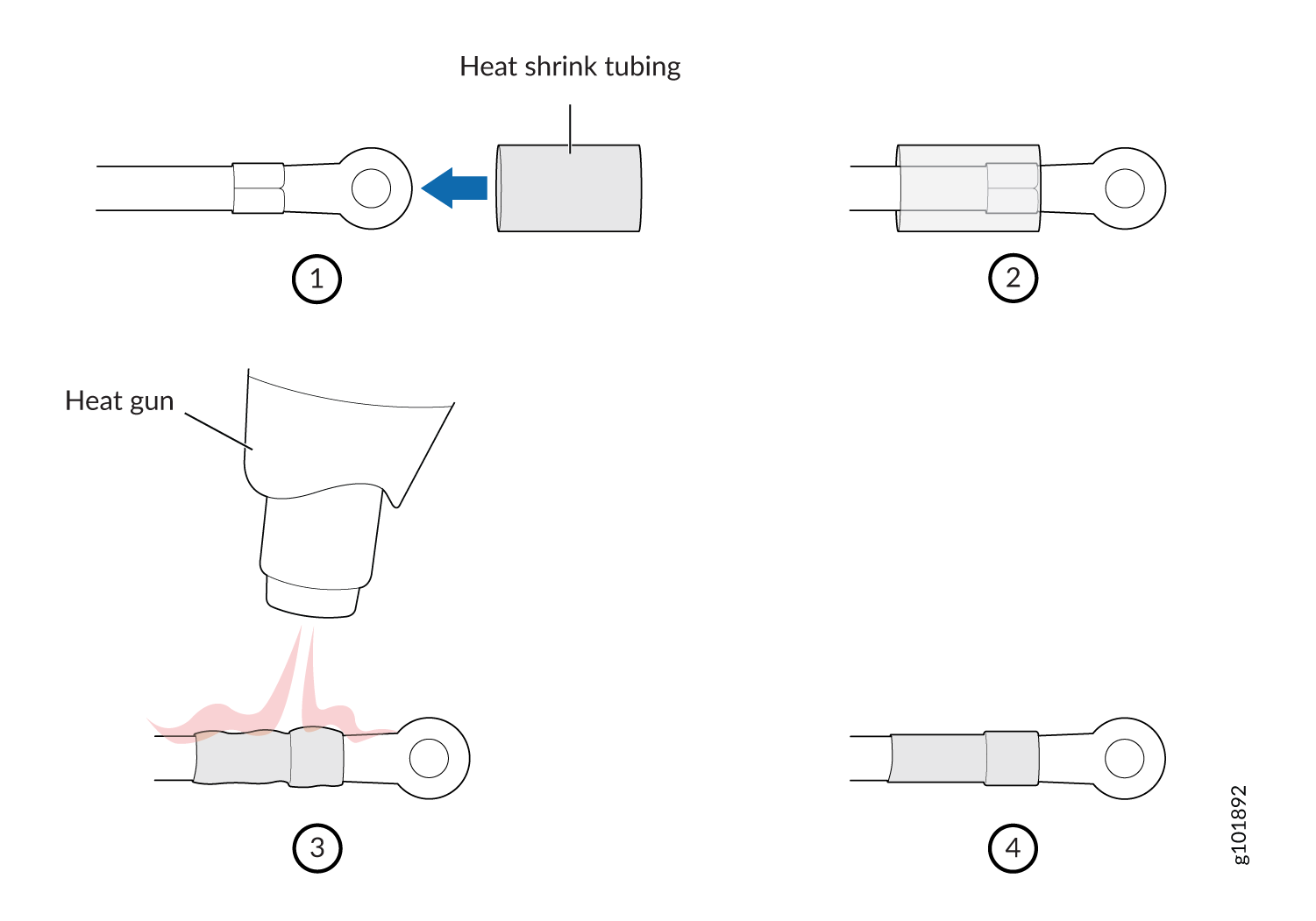

    Figure 2 : Comment installer des tubes thermorésurrés
  5. Retirez le cache de protection du bloc de terminal d’entrée d’alimentation CC. Conservez cette couverture pour une utilisation ultérieure.
    Note:

    Il peut être nécessaire de faire glisser chaque bloc d’alimentation partiellement hors du châssis pour connecter facilement les câbles de source d’alimentation CC aux bornes d’entrée d’alimentation CC. Voir Supprimer le bloc d’alimentation CC du pare-feu SRX4600.
  6. Retirez les écrous M5 K de chaque terminal d’alimentation CC.
  7. Connectez les anneaux de terminal CC (TE 2-36161-2 Anneau de terminal, numéro 10 ou équivalent, fourni) aux extrémités des câbles de source d’alimentation CC (non fournis). Crie étroitement.
  8. Insérez les anneaux de terminal CC dans les bornes d’entrée d’alimentation CC et sécurisez les anneaux de terminal CC avec des écrous M5 K (voir figure 3). Appliquer entre 9 lb-in. (1,1 Nm) et 12 lb-in. (1,3 Nm) de couple pour serrer chaque écrou M5 K.

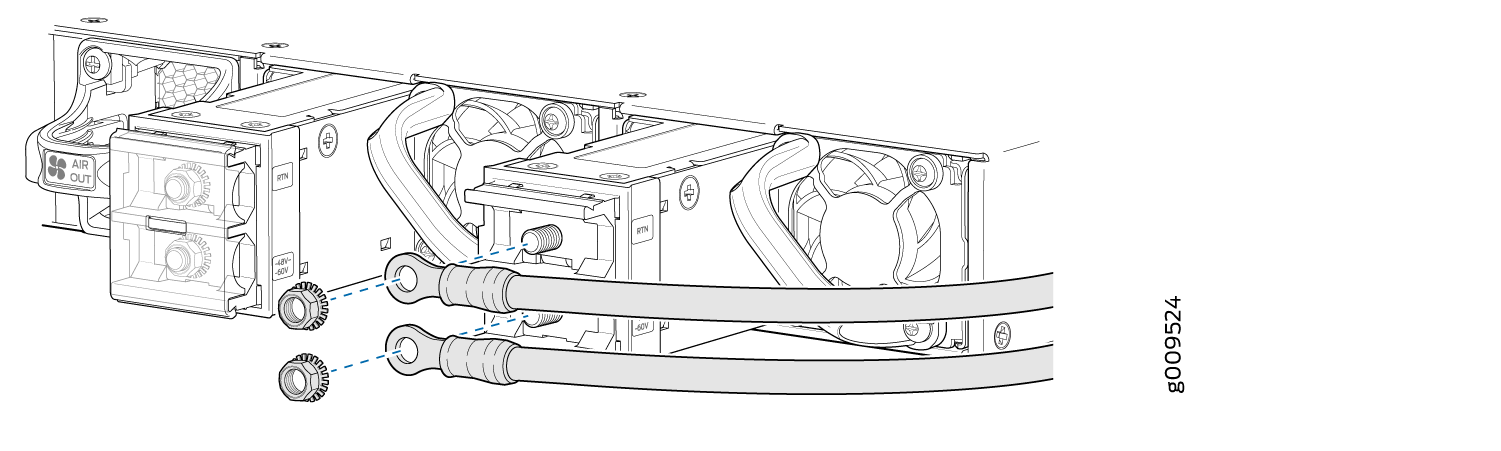

    Figure 3 : connexion des câbles d’alimentation à un bloc d’alimentation Connecting the Power Supply Cables to a DC power Supply CC
  9. Remplacez le cache de protection sur le bloc de terminal d’entrée.
  10. Assurez-vous que le bloc d’alimentation est entièrement inséré et bien bloqué dans le châssis.
  11. Répétez les étapes 5 à 10 pour tout bloc d’alimentation restant.
  12. Retirez le ruban adhésif de la poignée de commutateur du disjoncteur sur la carte de bord qui dessert le circuit CC, puis placez le disjoncteur en position ON (|).
  13. Vérifiez que le voyant OK/FAIL est allumé en vert et allumé régulièrement.
