Connexion de l’SRX1500 à des périphériques externes

Outils et pièces nécessaires pour connecter le SRX1500 Passerelle de services

Pour connecter la passerelle de services, vous avez besoin des outils et composants suivants :

  • Bracelet de mise à la terre par décharge électrostatique (ESD)

  • Tournevis cruciformes (+), numéros 1 et 2

  • Tournevis à lame plate (-) de 2,5 mm

Connexion du pare-feu SRX1500 à un réseau pour une gestion hors bande

Utilisez le port MGMT sur la passerelle de services pour vous connecter à un réseau de gestion hors bande.

Pour connecter l’équipement de gestion au pare-feu SRX1500 :

  1. Fixez un bracelet antistatique à votre poignet nu et connectez-le à l’un des points antistatiques du châssis.
  2. Branchez une extrémité du câble Ethernet sur le port MGMT, comme illustré à la Figure 1.

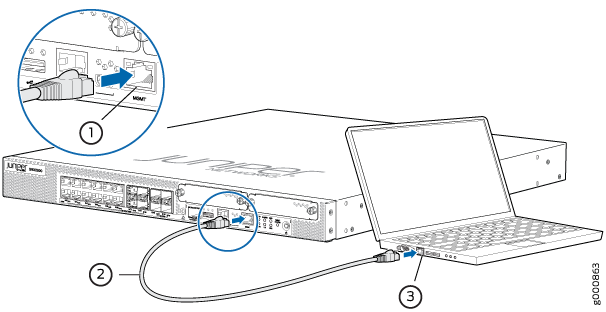

    Figure 1 : connexion du pare-feu SRX1500 à un réseau pour une gestion Connecting the SRX1500 Firewall to a Network for Out-of-Band Management hors bande
  3. Branchez l’autre extrémité du câble sur le périphérique de gestion.

Connexion du pare-feu SRX1500 à une console de gestion

Utilisez le port CONSOLE de la passerelle de services pour vous connecter à une console de gestion.

Pour connecter le pare-feu SRX1500 à une console de gestion, utilisez un câble RJ-45 :

  1. Fixez un bracelet antistatique à votre poignet nu et connectez-le à l’un des points antistatiques du châssis.
  2. Branchez l’extrémité RJ-45 du câble dans le port CONSOLE du pare-feu SRX1500, comme illustré à la Figure 2.

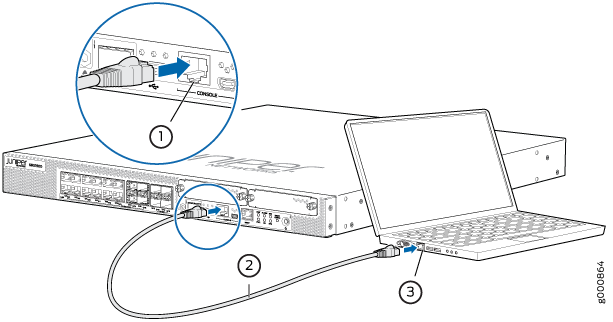

    Figure 2 : connexion du pare-feu SRX1500 à une console Connecting the SRX1500 Firewall to a Management Console de gestion
  3. Connectez l’autre extrémité du câble Ethernet au port Ethernet de l’équipement de gestion.

    Si le périphérique de gestion dispose d’un port série, utilisez l’adaptateur de port série RJ-45 vers DB-9. Utilisez les valeurs suivantes pour configurer le port série :

    • Débit en bauds : 9600

    • Parité : N

    • Bits de données : 8

    • Bits d’arrêt : 1

    • Contrôle de flux : aucun

    Note:

    Vous pouvez également utiliser le câble USB pour vous connecter au port de console mini-USB de la passerelle de services. Pour utiliser le port de console USB, vous devez télécharger un pilote USB sur le périphérique de gestion à partir de la page Silicon Labs .
    Note:

    Nous n’incluons plus le câble de la console dans l’ensemble de l’appareil. Si le câble de console et l’adaptateur ne sont pas inclus dans l’emballage de votre appareil, ou si vous avez besoin d’un autre type d’adaptateur, vous pouvez commander séparément les éléments suivants :

    • Adaptateur RJ-45 vers DB-9 (JNP-CBL-RJ45-DB9)

    • Adaptateur RJ-45 vers USB-A (JNP-CBL-RJ45-USBA)

    • Adaptateur RJ-45 vers USB-C (JNP-CBL-RJ45-USBC)

    Si vous souhaitez utiliser un adaptateur RJ-45 vers USB-A ou RJ-45 vers USB-C, vous devez avoir installé le pilote X64 (64-Bit) Virtual COM Port (VCP) sur votre PC. Consultez https://ftdichip.com/drivers/vcp-drivers/ pour télécharger le pilote.
