Spécifications des câbles et connecteurs pour les équipements QFX Series
Les émetteurs-récepteurs qui sont pris en charge sur les équipements QFX5700 utilisent des câbles et connecteurs à fibre optique. Le type de connecteur et le type de fibre dépendent du type d’émetteur-récepteur.
Vous pouvez déterminer le type de câble et de connecteur requis pour votre émetteur-récepteur spécifique à l’aide de l’outil de compatibilité matérielle.
Pour conserver les approbations des organismes, utilisez uniquement un câble correctement construit et protégé.
Les termes push-on multifibre (LR: multifiber push-on) et MTP (Termination Push-on) multifibres décrivent le même type de connecteur. Le reste de ce sujet utilise ALIAS pour signifier LA RÉS OU MTP.
Connecteurs 12 fibres EN DSN
Deux types de câbles sont utilisés avec les connecteurs 12 fibres DE LATE sur les équipements Juniper Networks : des câbles de patch avec connecteurs CABLE à chaque extrémité, et des câbles breakout dotés d’un connecteur CÂBLÉ sur une extrémité et de quatre connecteurs duplex LC à l’extrémité opposée. Selon l’application, les câbles peuvent utiliser la fibre monomode (SMF) ou la fibre multimode (MMF). Juniper Networks vend des câbles qui répondent aux exigences des émetteurs-récepteurs pris en charge, mais il n’est pas nécessaire d’acheter des câbles auprès de Juniper Networks.
Assurez-vous de commander des câbles avec la bonne polarité. Les fournisseurs se réfèrent à ces câbles croisés comme des clés à clé montante, à accrocher pour le lever, le type B ou la méthode B. Si vous utilisez des panneaux de raccordement entre deux émetteurs-récepteurs, assurez-vous que la bonne polarité est maintenue par l’usine de câbles.
Assurez-vous également que l’extrémité fibre du connecteur est bien terminée. Le contact physique (PC) fait référence à la fibre qui a été polie à plat. Le contact physique à angle (APC) désigne la fibre qui a été polie à un angle. Le contact physique ultra physique (UPC) désigne la fibre qui a été polie à plat, à une finition plus fine. L’extrémité fibre requise est répertoriée avec le type de connecteur dans l’outil de compatibilité matérielle.
- Câbles de raccordement à ruban à 12 fibres avec connecteurs ENSA
- Câbles breakout à ruban à 12 fibres avec connecteurs DUPLEX DE LA CARTE EN COUCHE 1
- Correctif à 12 rubans et câbles breakout disponibles auprès de Juniper Networks
Câbles de raccordement à ruban à 12 fibres avec connecteurs ENSA
Vous pouvez utiliser des câbles de raccordement à ruban à 12 fibres avec des connecteurs DE CONNECTEURS d’une prise pour connecter deux émetteurs-récepteurs du même type, par exemple 40GBASE-SR4-to-40GBASESR4 ou 100GBASE-SR4-to-100GBASE-SR4. Vous pouvez également connecter des émetteurs-récepteurs 4x10GBASE-LR ou 4x10GBASE-SR à l’aide de câbles de correctif (par exemple, 4x10GBASE-LR-vers-4x10GBASE-LR ou 4x10GBASE-SR vers 4x10GBASE-SR) au lieu de fractionner le signal en quatre signaux distincts.
Le tableau 1 décrit les signaux sur chaque fibre. Le tableau 2 montre les connexions pin-to-pin pour une polarité correcte.
Fibre |
Signal |
|---|---|
1 |
Tx0 (transmission) |
2 |
Tx1 (transmission) |
3 |
Tx2 (transmission) |
4 |
Tx3 (transmission) |
5 |
Inutilisés |
6 |
Inutilisés |
7 |
Inutilisés |
8 |
Inutilisés |
9 |
Rx3 (Réception) |
10 |
Rx2 (Réception) |
11 |
Rx1 (Réception) |
12 |
Rx0 (Réception) |
CODE PIN DE LA MÊME ANNÉE |
CODE PIN DE LA MÊME ANNÉE |
|---|---|
1 |
12 |
2 |
11 |
3 |
10 |
4 |
9 |
5 |
8 |
6 |
7 |
7 |
6 |
8 |
5 |
9 |
4 |
10 |
3 |
11 |
2 |
12 |
1 |
Câbles breakout à ruban à 12 fibres avec connecteurs DUPLEX DE LA CARTE EN COUCHE 1
Vous pouvez utiliser des câbles breakout à 12 rubans avec connecteurs duplex RPC pour connecter un émetteur-récepteur QSFP+ à quatre émetteurs-récepteurs SFP+ distincts, par exemple 4 émetteurs-récepteurs SFP+ 10GBASE-LR vers 10GBASE-LR ou 4 émetteurs-récepteurs SFP+ 10GBASE-SR vers 10GBASE-SR. Le câble breakout est construit à partir d’un câble à fibre optique à ruban de 12 fibres. Le câble à ruban se divise en quatre paires de câbles avec quatre connecteurs duplex LC à l’extrémité opposée d’un câble, à partir d’un câble unique doté d’un connecteur SOCKET À une extrémité.
Le tableau 3 décrit la façon dont les fibres sont connectées entre les connecteurs duplex LC et LER. Les signaux du câble sont les mêmes que ceux décrits dans le tableau 1.
BROCHE DE CONNECTEUR DE LA BRANCHE D’ALIMENTATION DE L |
Broche de connecteur duplex LC |
|---|---|
1 |
Tx sur LC Duplex 1 |
2 |
Tx sur LC Duplex 2 |
3 |
Tx sur LC Duplex 3 |
4 |
Tx sur LC Duplex 4 |
5 |
Inutilisés |
6 |
Inutilisés |
7 |
Inutilisés |
8 |
Inutilisés |
9 |
Rx sur duplex LC 4 |
10 |
Rx sur LC Duplex 3 |
11 |
Rx sur duplex LC 2 |
12 |
Rx sur LC Duplex 1 |
Correctif à 12 rubans et câbles breakout disponibles auprès de Juniper Networks
Juniper Networks vend des câbles breakout et correctifs à 12 rubans dotés de connecteurs GENIE qui répondent aux exigences décrites ci-dessus. Il n’est pas nécessaire d’acheter des câbles auprès de Juniper Networks. Le tableau 4 décrit les câbles disponibles.
Type de câble |
Type de connecteur |
Type de fibre |
Longueur du câble |
Numéro de modèle Juniper |
|---|---|---|---|---|
Correctif à 12 bandes |
connecteur PPC/PC à douille EN DSO/PC, clé en haut à clé |
MMF (OM3) |
1 m |
MTP12-FF-M1M |
3 m |
MTP12-FF-M3M |
|||
5 m |
MTP12-FF-M5M |
|||
10 m |
MTP12-FF-M10M |
|||
connecteur MSP/APC pour connecteur MSP/APC, clé jusqu’à la clé |
SMF |
1 m |
MTP12-FF-S1M |
|
3 m |
MTP12-FF-S3M |
|||
5 m |
MTP12-FF-S5M |
|||
10 m |
MTP12-FF-S10M |
|||
Breakout à 12 rubans |
connecteur PACE/PC, jusqu’à quatre connecteurs duplex LC/UPC |
MMF (OM3) |
1 m |
MTP-4LC-M1M |
3 m |
MTP-4LC-M3M |
|||
5 m |
MTP-4LC-M5M |
|||
10 m |
MTP-4LC-M10M |
|||
connecteur MSP/APC, clé en haut, jusqu’à quatre couches LC/UPC duplex |
SMF |
1 m |
MTP-4LC-S1M |
|
3 m |
MTP-4LC-S3M |
|||
5 m |
MTP-4LC-S5M |
|||
10 m |
MTP-4LC-S10M |
Connecteurs 24-Fiber SOLUBLE
Vous pouvez utiliser des câbles de raccordement dotés de connecteurs 24 fibres USB pour connecter deux émetteurs-récepteurs du même type, par exemple 100GBASE-SR10-to-100GBASE-SR10.

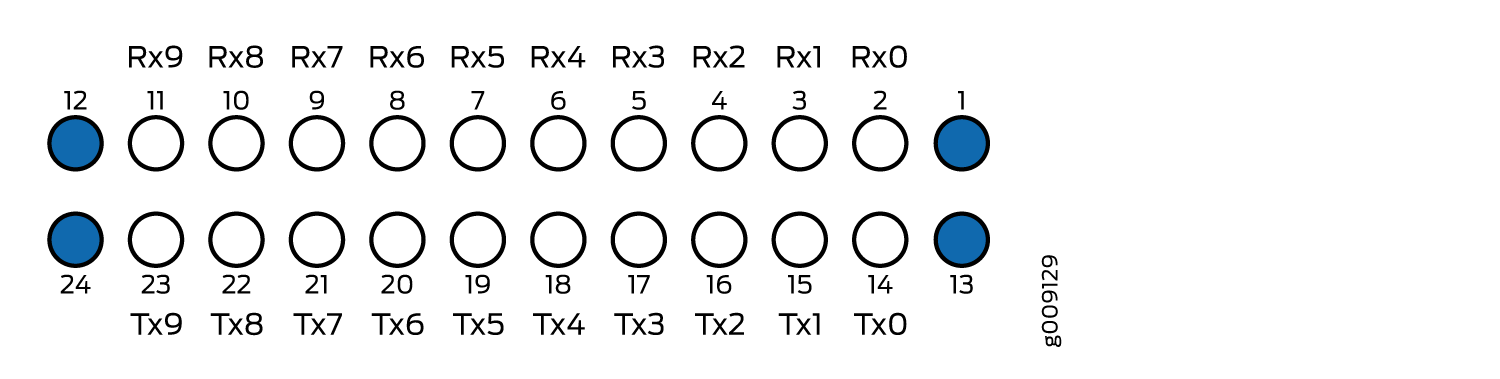

La figure 1 montre les affectations de voie optique 24-fibreCLIENT.
de la voie optique 24-FibreCLIENT
Assurez-vous de commander des câbles avec la bonne polarité. Les fournisseurs se réfèrent à ces câbles croisés comme des clés à clé montante, à accrocher pour le lever, le type B ou la méthode B. Si vous utilisez des panneaux de raccordement entre deux émetteurs-récepteurs, assurez-vous que la bonne polarité est maintenue par l’usine de câbles.
Le connecteur optique DE FAI du CFP2-100G-SR10-D3 est défini à la section 5.6 de la spécification matérielle CFP2 et à la section 88.10.3 d’IEEE STD 802.3-2012. Ces spécifications incluent les exigences suivantes :
Option A recommandée dans IEEE STD 802.3-2012.
Le réceptacle de l’émetteur-récepteur est branché. Un câble de raccordement avec connecteur de prise est nécessaire pour être associé au module.
La finition ferrule doit être une interface polie à plat conforme à la norme IEC 61754-7.
La clé d’alignement est essentielle.
L’interface optique doit satisfaire aux exigences FT-1435-CORE des exigences génériques des connecteurs optiques multi-fibre. Le module doit réussir le test de basculement défini par la norme IEC 62150-3.
Connecteurs duplex LC
Vous pouvez utiliser des câbles de correctif avec des connecteurs duplex LC pour connecter deux émetteurs-récepteurs pris en charge du même type, par exemple 40GBASE-LR4-to-40GBASE-LR4 ou 100GBASE-LR4-to100GBASE-LR4. Le câble de raccordement est une paire de fibres avec deux connecteurs duplex LC aux extrémités opposées. Les connecteurs duplex LC sont également utilisés avec des câbles breakout à ruban à 12 fibres, comme décrit dans les câbles breakout à ruban à 12 fibres avec connecteurs duplex DUPLEX DE la couche 12 à fibre.
La figure 2 illustre l’installation d’un connecteur duplex LC dans un émetteur-récepteur.
duplex LC
